3 cylindres radial SternMotor

Message non lu par gégé89 »

:coucou:

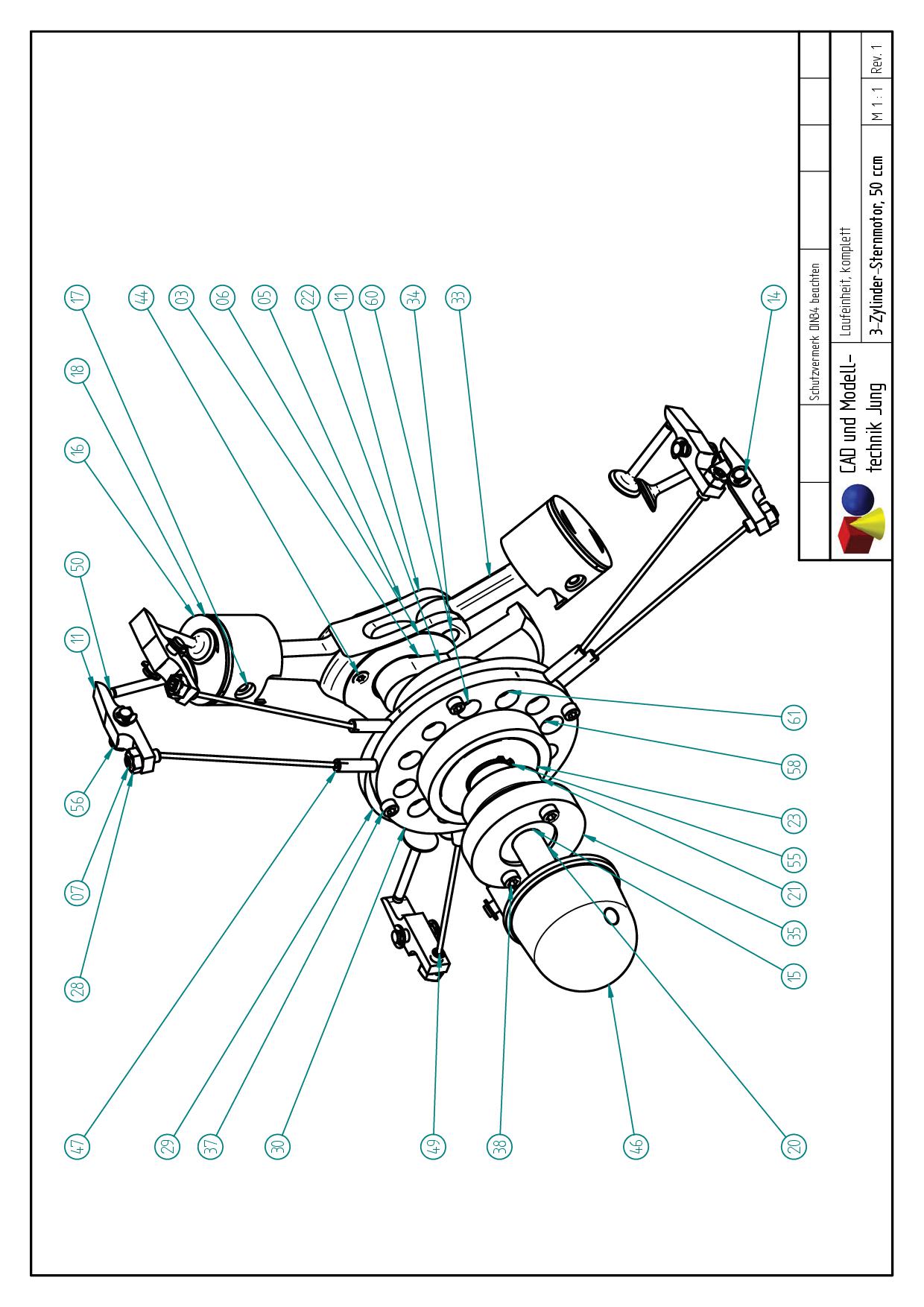

un moteur en étoile 3 cylindres 53 cc,alesage 30,course 25 d'apres les plans modell technik jung

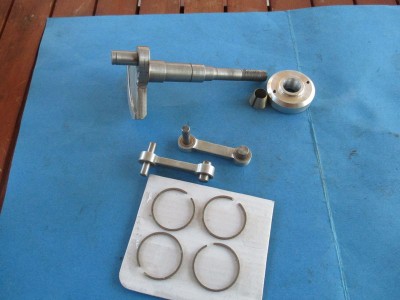

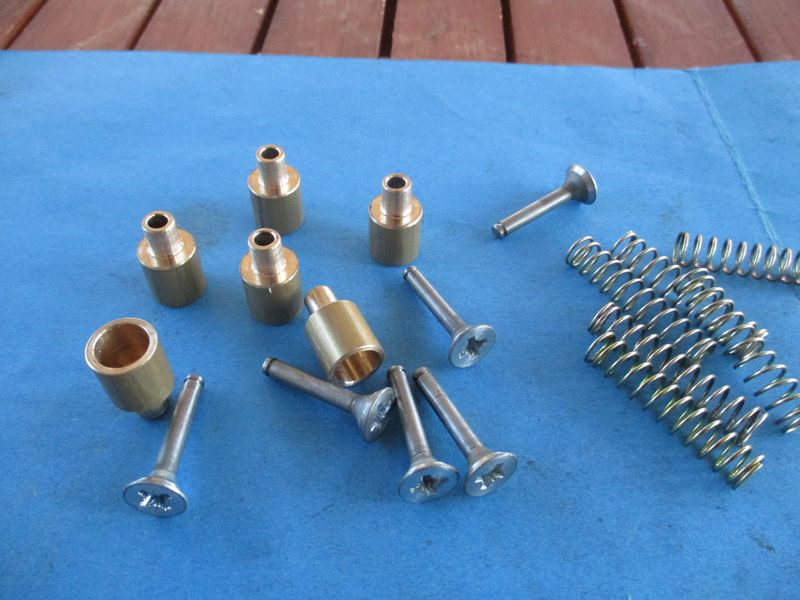

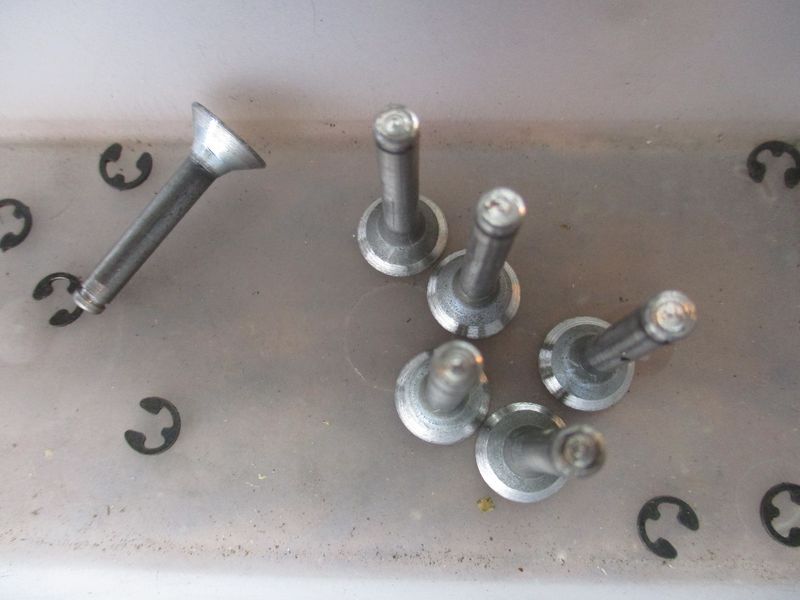

début de la construction avec le vilo,les soupapes et leur guides ,les 2 bielles et de petites pieces.
Fichiers joints
IMG_3280 [800x600].JPG
IMG_3279 [800x600].JPG
IMG_3278 [800x600].JPG
IMG_3274 [800x600].JPG
IMG_3273 [800x600].JPG
IMG_3272 [800x600].JPG
IMG_3270 [800x600].JPG

Avatar du membre
jacques987
Messages : 1122
Enregistré le : dim. 30 mai 2010 09:06
Site Internet
Localisation : Polynésie française
Contact :

Re: 3 cylindres radial SternMotor

Message non lu par jacques987 »

Bonsoir,
Encore un beau challenge TOP

Avatar du membre
Pif
Messages : 2249
Enregistré le : mer. 2 févr. 2011 19:31
Localisation : Cévennes

Re: 3 cylindres radial SternMotor

Message non lu par Pif »

Bien l'bonjour
Oui, encore une belle réalisation de gégé a la vitesse du TGV
@ + pif, au plaisir de vous lire
Le flux et le reflux me font marée (Devos)

Avatar du membre
gégé89
Messages : 2059
Enregistré le : sam. 14 mai 2011 10:41
Localisation : yonne

Re: 3 cylindres radial SternMotor

Message non lu par gégé89 »

:coucou:

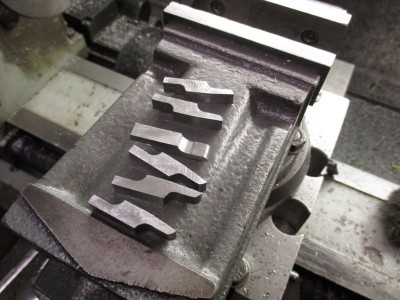

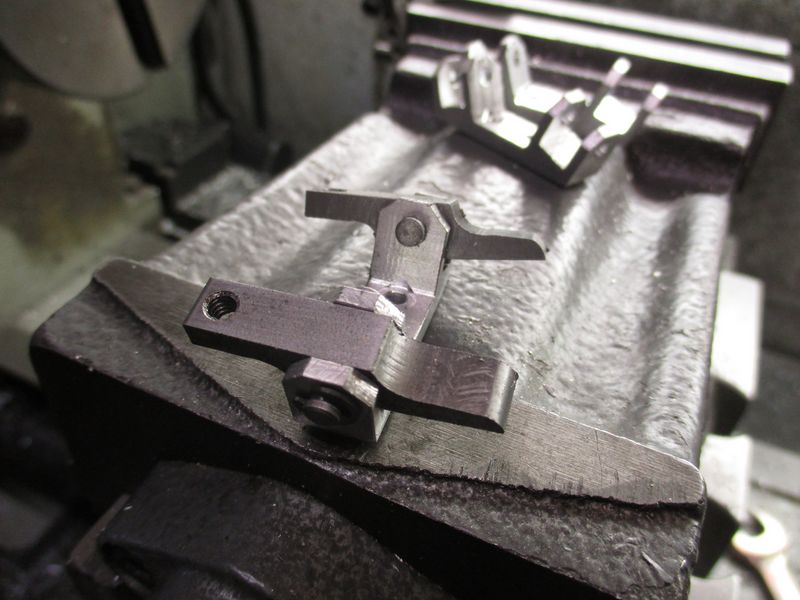

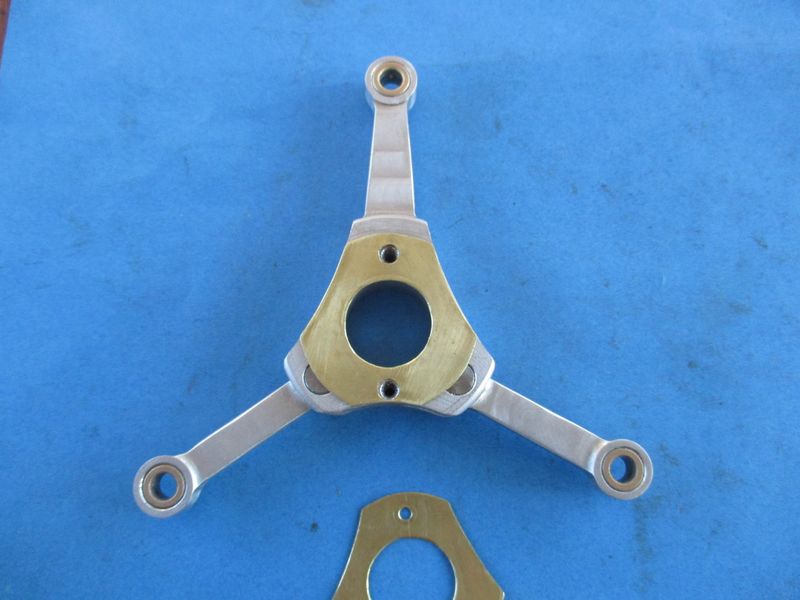

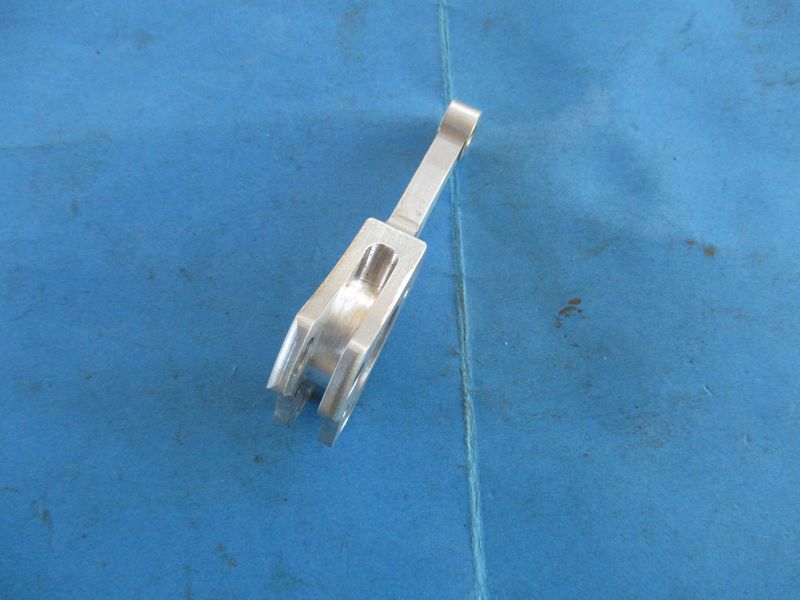

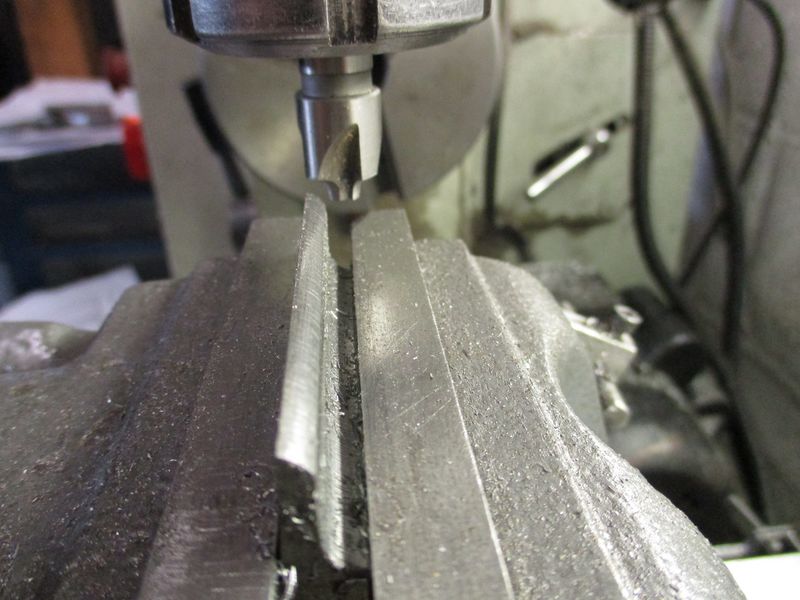

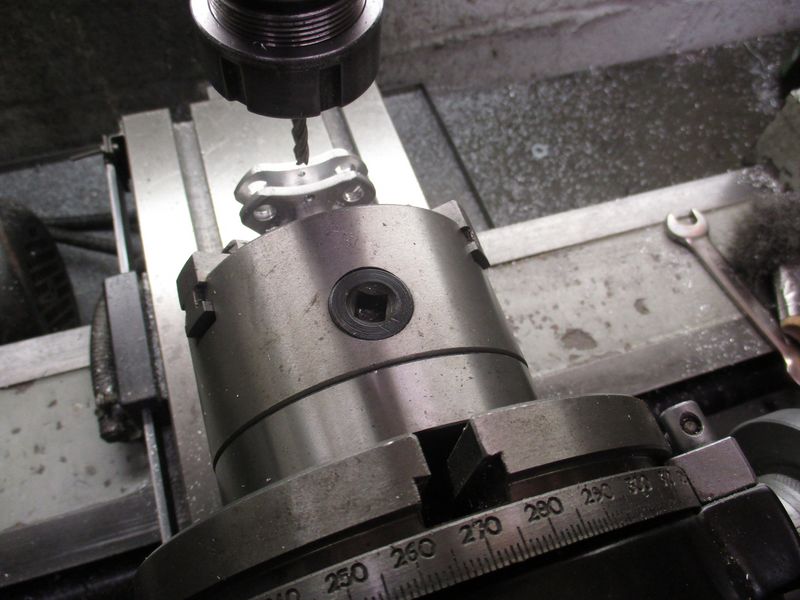

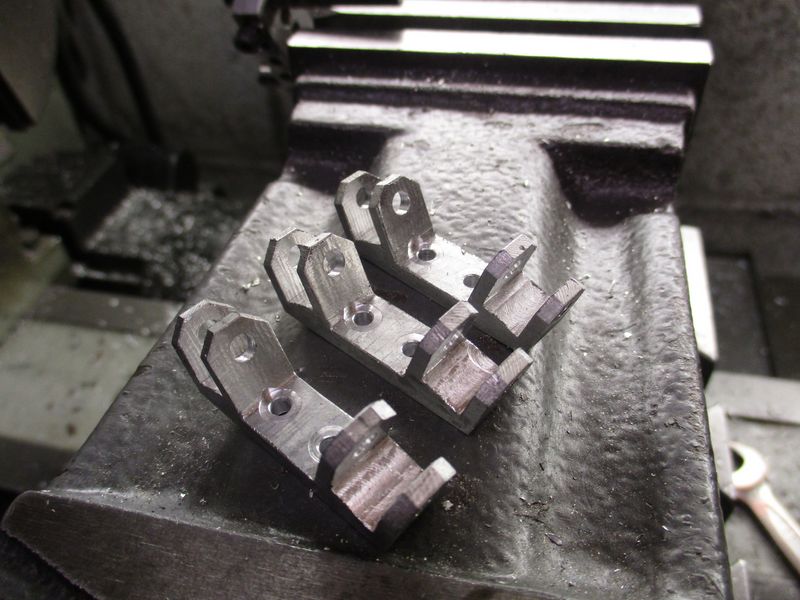

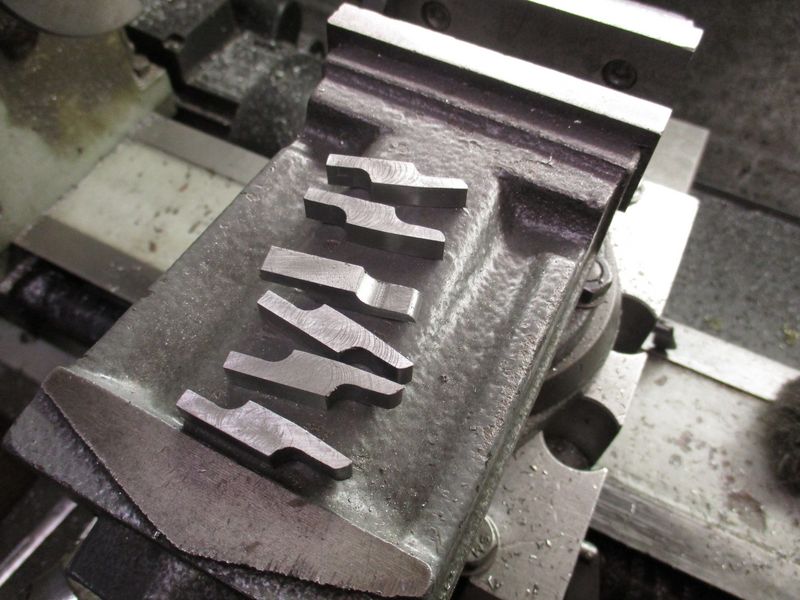

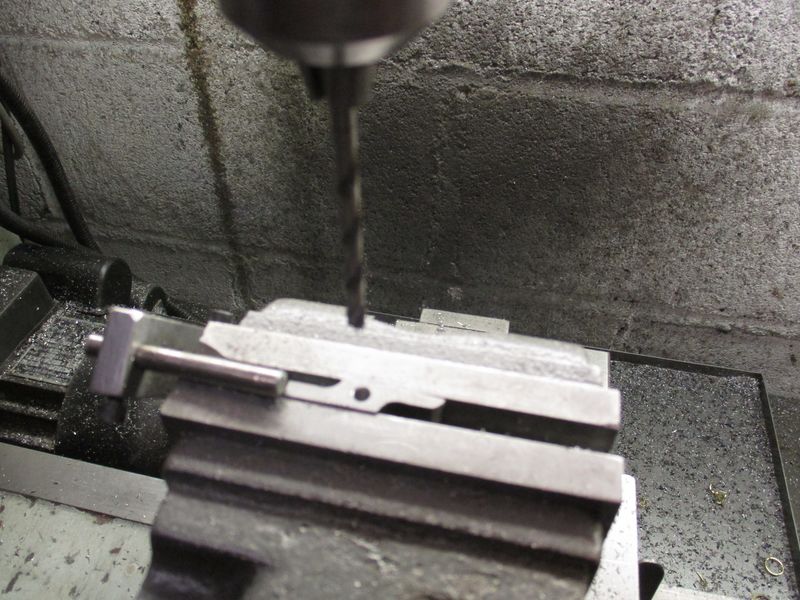

usinage de la bielle maitresse,des culbuteurs et des supports
Fichiers joints
IMG_3308 [800x600].JPG
IMG_3307 [800x600].JPG
IMG_3298 [800x600].JPG
IMG_3297 [800x600].JPG
IMG_3294 [800x600].JPG
IMG_3292 [800x600].JPG
IMG_3290 [800x600].JPG
IMG_3287 [800x600].JPG
IMG_3286 [800x600].JPG
IMG_3282 [800x600].JPG

Avatar du membre
vaperigord
Messages : 155
Enregistré le : jeu. 20 déc. 2018 22:40

Re: 3 cylindres radial SternMotor

Message non lu par vaperigord »

:coucou:
encore une belle réalisation en cours TOP les machines n'on même pas le temps de refroidir :)
s'il fait trop chaud cet été avec une hélice adhoc tu pourras t'en servir de ventilateur mdr

Avatar du membre
gégé89
Messages : 2059
Enregistré le : sam. 14 mai 2011 10:41
Localisation : yonne

Re: 3 cylindres radial SternMotor

Message non lu par gégé89 »

:coucou:

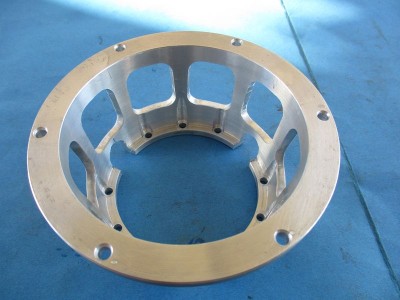

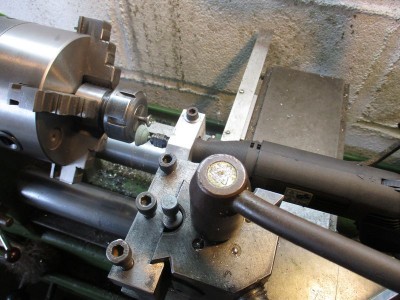

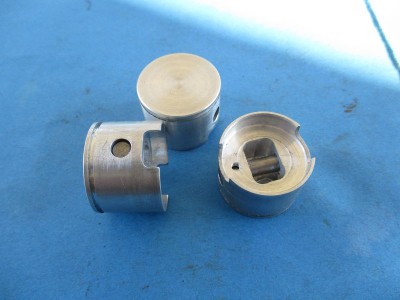

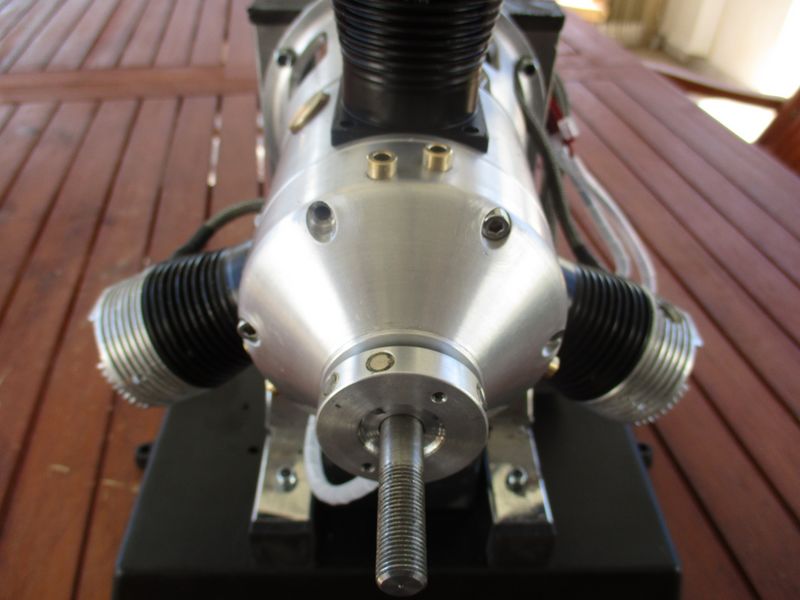

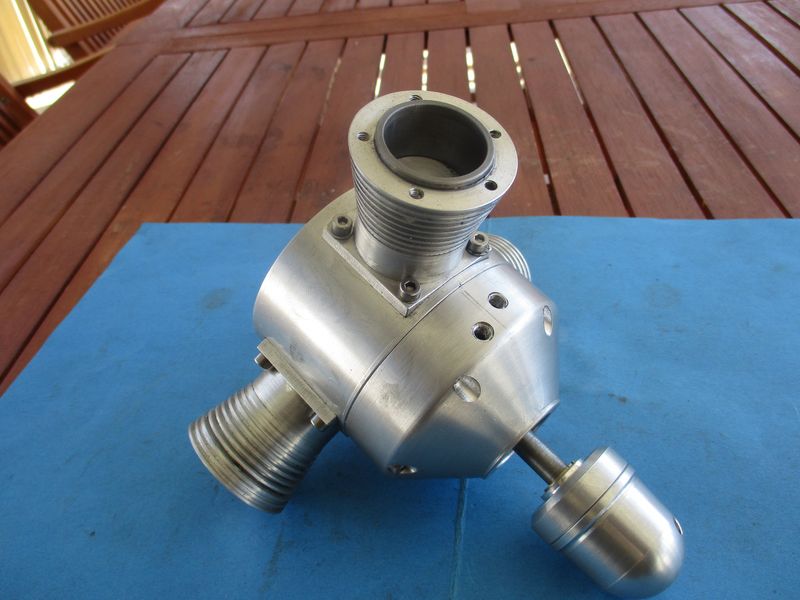

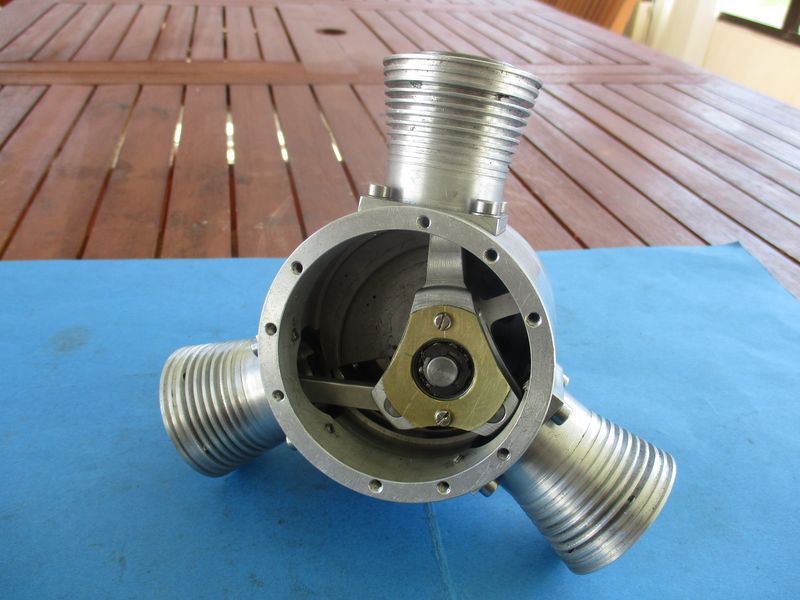

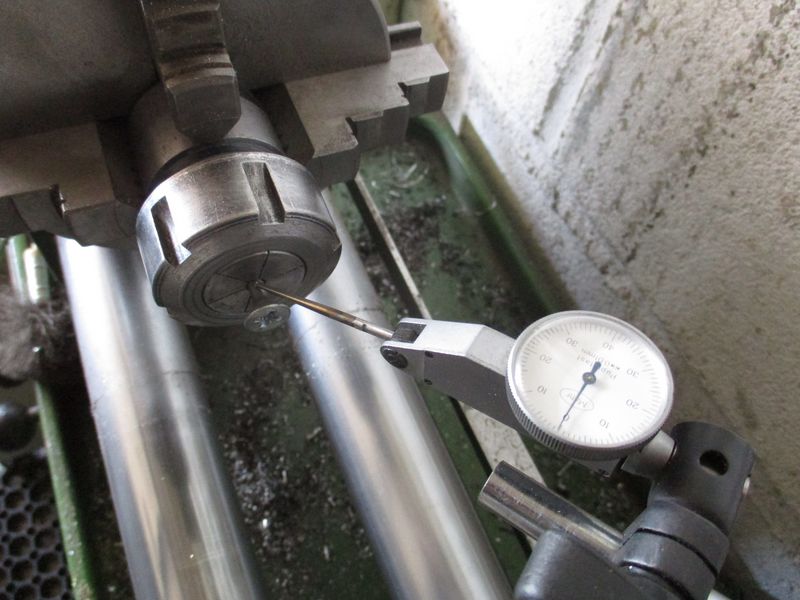

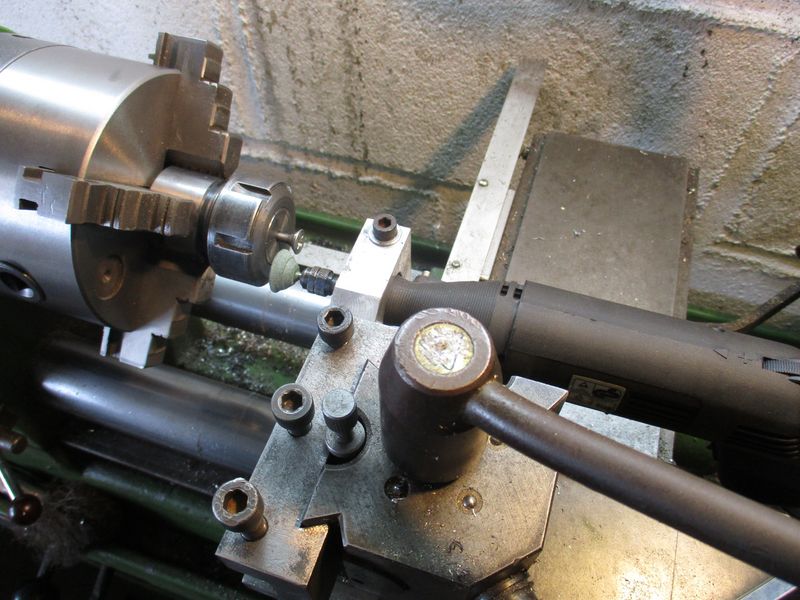

je remets des photos qui ont disparu depuis le 31 mars :roll:
j'attend :evil: l'allumage et le pignon a denture interne pour terminer
Fichiers joints
IMG_3458 [800x600].JPG
IMG_3457 [800x600].JPG
IMG_3421 [800x600].JPG
IMG_3420 [800x600].JPG
IMG_3415 [800x600].JPG
IMG_3409 [800x600].JPG
IMG_3387 [800x600].JPG
IMG_3382 [800x600].JPG
IMG_3352 [800x600].JPG
IMG_3347 [800x600].JPG

Avatar du membre
minimotoriste
Messages : 1986
Enregistré le : mer. 6 juin 2012 03:54
Localisation : 82 castelsarrasin

Re: 3 cylindres radial SternMotor

Message non lu par minimotoriste »

Bonsoir Gégé et tout le monde
Moteur toptop support moteur toptop ,mais hélice pas TOP du tout (ventilateur de 2CV??) je sais qu il faut un refroidissement pour le moteur mais pour le plaisir des yeux trouve un hélice d avion :clin:
Bonne soirée .@+++.Henry.

Avatar du membre
Zéphyrin
Messages : 2654
Enregistré le : sam. 3 sept. 2011 20:25
Localisation : Essonne
Contact :

Re: 3 cylindres radial SternMotor

Message non lu par Zéphyrin »

En attendant tes pièces tu es à l'arrêt, ça doit te faire drôle...
sauf si tu fais un moteur entretemps !

l'hélice d'avion avec ces cylindrées, en moteur stationnaire, c'est très dangereux, et puis il faudrait changer le socle.

Avatar du membre
Malevthi
Administrateur du site
Messages : 4366
Enregistré le : ven. 28 mai 2010 21:13
Localisation : Digne les Bains (04)

Re: 3 cylindres radial SternMotor

Message non lu par Malevthi »

Zéphyrin a écrit :
sam. 18 avr. 2020 21:39
et puis il faudrait changer le socle.
Le mettre au bord de la table (ou dans un avion ... jump ).
Merci Gégé d'avoir remis les photos TOP
Le vrai trésor, c'est de transmettre ses connaissances (pas les virus !)

Avatar du membre
gégé89
Messages : 2059
Enregistré le : sam. 14 mai 2011 10:41
Localisation : yonne

Re: 3 cylindres radial SternMotor

Message non lu par gégé89 »

:coucou:
minimotoriste a écrit :
sam. 18 avr. 2020 20:24
(ventilateur de 2CV??)
ça y ressemble mais plus petite Ø 200 ,une d'avion 2 pales ça me fait un peu peur surtout en expo :roll: tu ne verras pas la difference a 30 000 tr/mm :D
j'ai reçu l'allumage ,ça m'avance pas plus :lol:
Zéphyrin a écrit :
sam. 18 avr. 2020 21:39
ça doit te faire drôle...
sauf si tu fais un moteur entretemps !
mdr
Fichiers joints
IMG_3477 [800x600].JPG
IMG_3476 [800x600].JPG

Avatar du membre
Malevthi
Administrateur du site
Messages : 4366
Enregistré le : ven. 28 mai 2010 21:13
Localisation : Digne les Bains (04)

Re: 3 cylindres radial SternMotor

Message non lu par Malevthi »

Qu'est-ce qui déclenche l'allumage de l'une ou l'autre des bougies ?
Le vrai trésor, c'est de transmettre ses connaissances (pas les virus !)

Avatar du membre
gégé89
Messages : 2059
Enregistré le : sam. 14 mai 2011 10:41
Localisation : yonne

Re: 3 cylindres radial SternMotor

Message non lu par gégé89 »

:coucou:
Malevthi a écrit :
dim. 26 avr. 2020 10:00
Qu'est-ce qui déclenche l'allumage de l'une ou l'autre des bougies ?

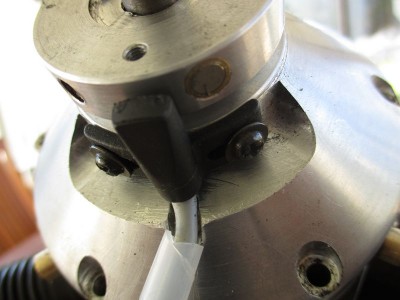

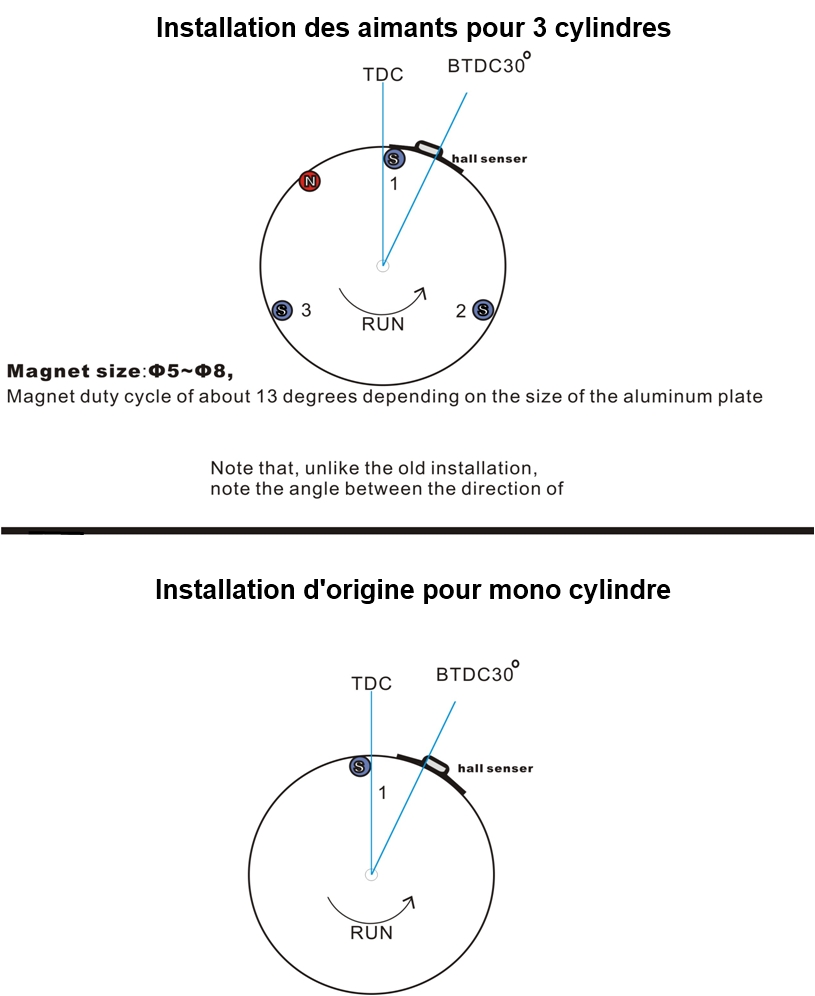

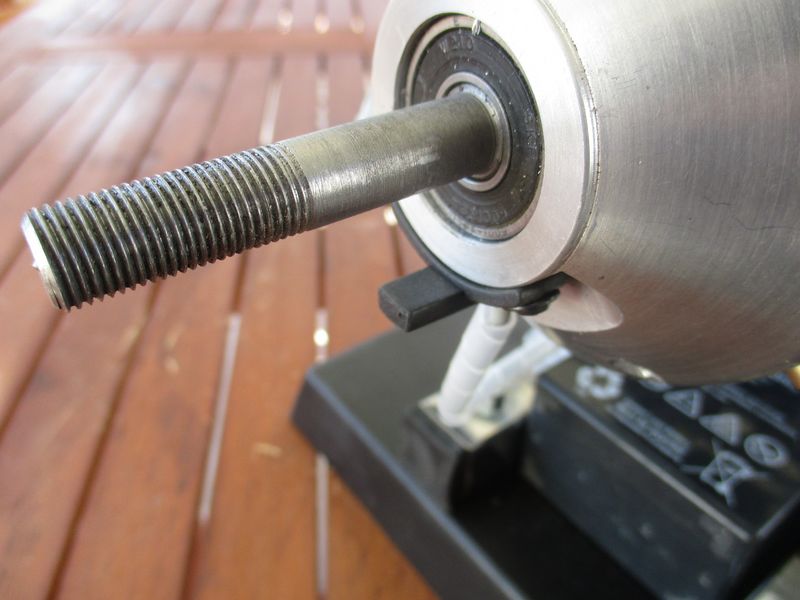

le passage d'un aimant devant le capteur.
il y a 3 aimants orienté sud espacé de 120°,l'etincelle se fait sur les 3 bougies en meme temps a chaque passage d'un aimant,1 seule etincelle est utile pour un des pistons au pmh.
il y a aussi un 4eme aimant orienté nord ,celui là je ne sais pas son utilité :roll:
Fichiers joints
Schéma aimants pour tri cylindre.jpg
IMG_3483 [800x600].JPG
IMG_3482 [800x600].JPG
IMG_3481 [800x600].JPG
IMG_3480 [800x600].JPG

Avatar du membre
minimotoriste
Messages : 1986
Enregistré le : mer. 6 juin 2012 03:54
Localisation : 82 castelsarrasin

Re: 3 cylindres radial SternMotor

Message non lu par minimotoriste »

Bonjour Gégé et tout le monde
gégé89 a écrit :
dim. 26 avr. 2020 10:45
un 4eme aimant orienté nord ,celui là je ne sais pas son utilité :roll:
Ça ne serait pas pour réinitialiser le capteur (ou le boîtier) à chaque tour pour éviter le "cafouillage"
Alors elle arrive cette couronne jump jump (elle est un peu trop confinée :D )
Bon dimanche .@+++.Henry.

Avatar du membre
Malevthi
Administrateur du site
Messages : 4366
Enregistré le : ven. 28 mai 2010 21:13
Localisation : Digne les Bains (04)

Re: 3 cylindres radial SternMotor

Message non lu par Malevthi »

gégé89 a écrit :
dim. 26 avr. 2020 10:45
l'etincelle se fait sur les 3 bougies en meme temps a chaque passage d'un aimant
C'est ce que je pensais, mais je trouvais ça curieux.
Le vrai trésor, c'est de transmettre ses connaissances (pas les virus !)

Avatar du membre
berola
Messages : 1582
Enregistré le : ven. 28 mai 2010 20:46
Site Internet
Localisation : Ardèche/Drôme
Contact :

Re: 3 cylindres radial SternMotor

Message non lu par berola »

Malevthi a écrit :
dim. 26 avr. 2020 19:45
gégé89 a écrit :
dim. 26 avr. 2020 10:45
l'etincelle se fait sur les 3 bougies en meme temps a chaque passage d'un aimant
C'est ce que je pensais, mais je trouvais ça curieux.
Comme sur les bicylindres a plat des 2 cv ou il y avait une étincelle dans la phase échappement .
CAV 430
"je ne me lasse pas d'être utile , c'est ma nature" Leonard de Vinci
