moteur bicylindres tandem

[gégé89]

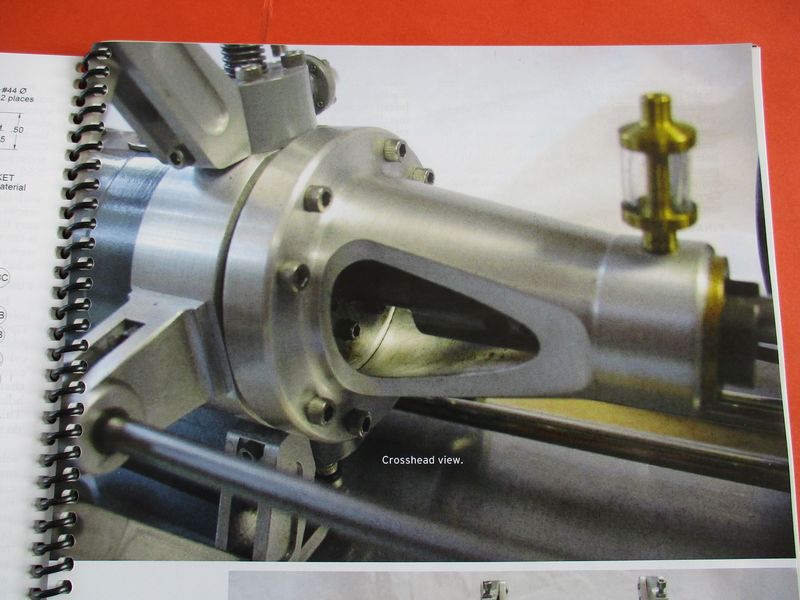

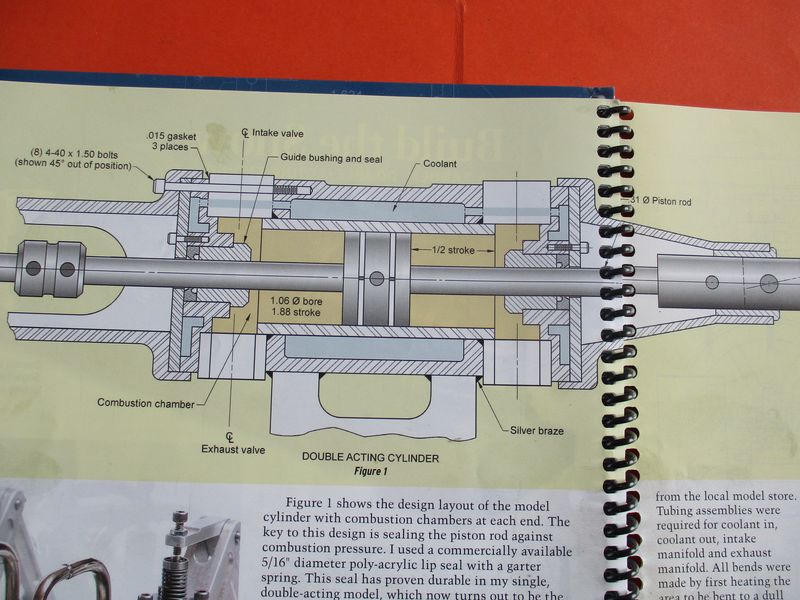

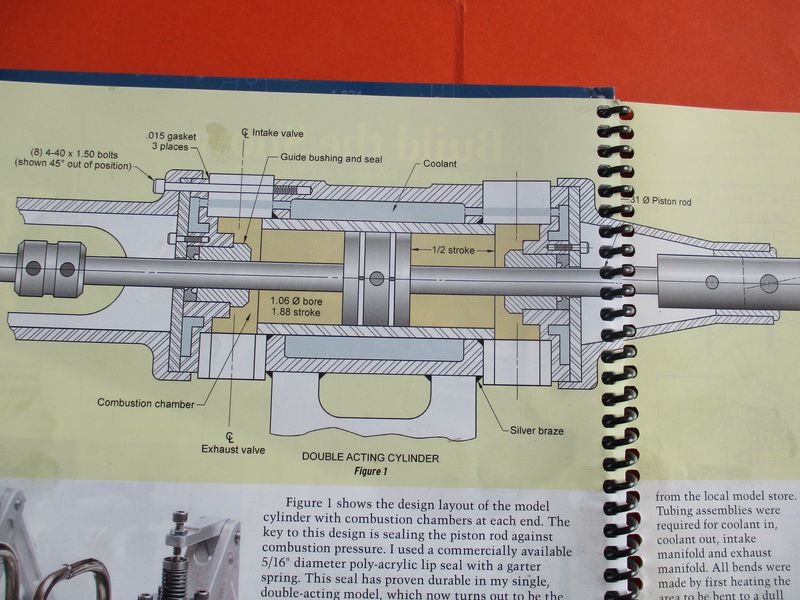

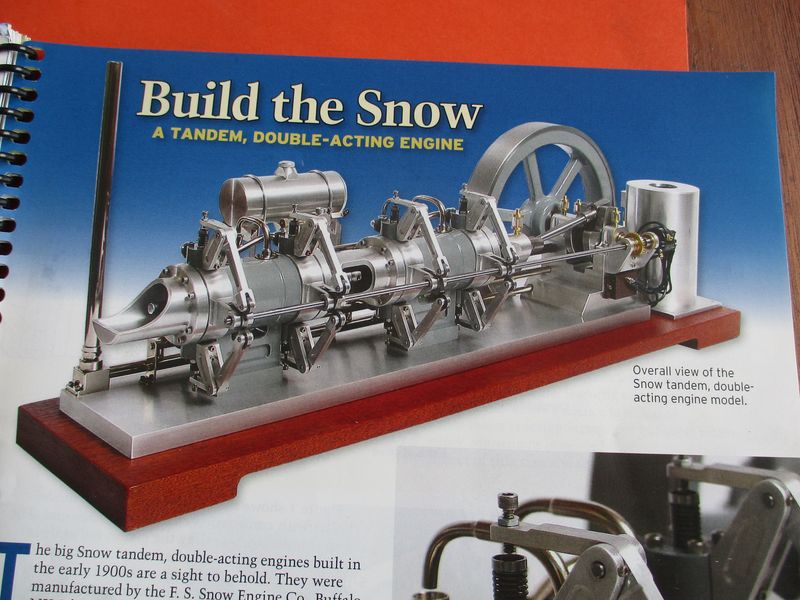

début d'un moteur bicylindres tandem a double effet ,une chambre de combustion de chaque coté des pistons ,d'apres les plans de Doug Kelley .

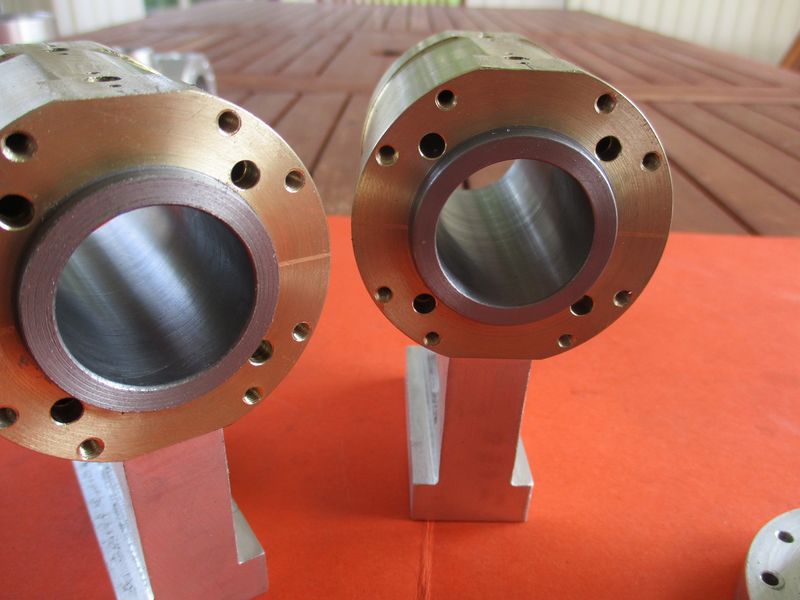

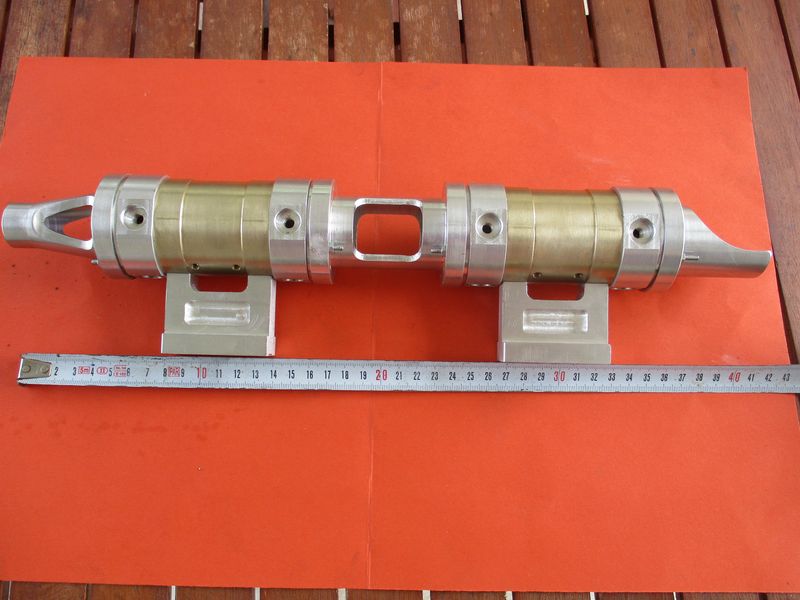

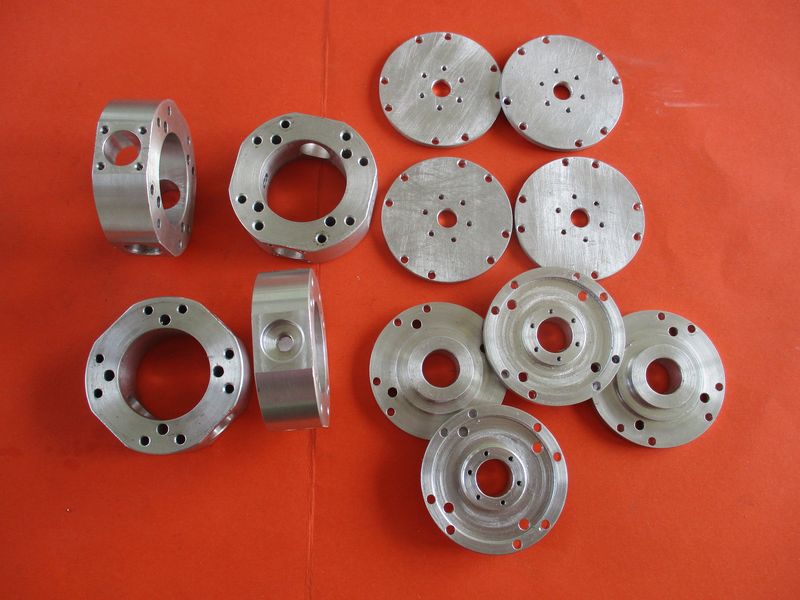

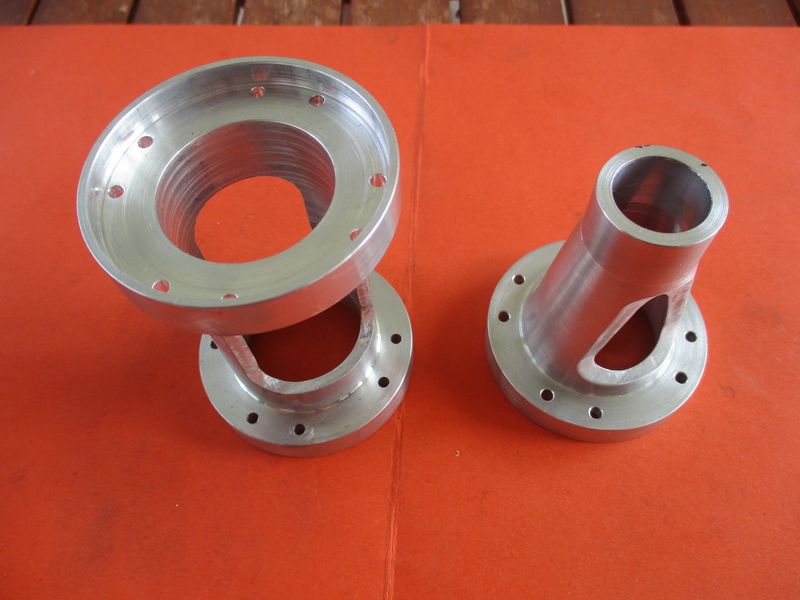

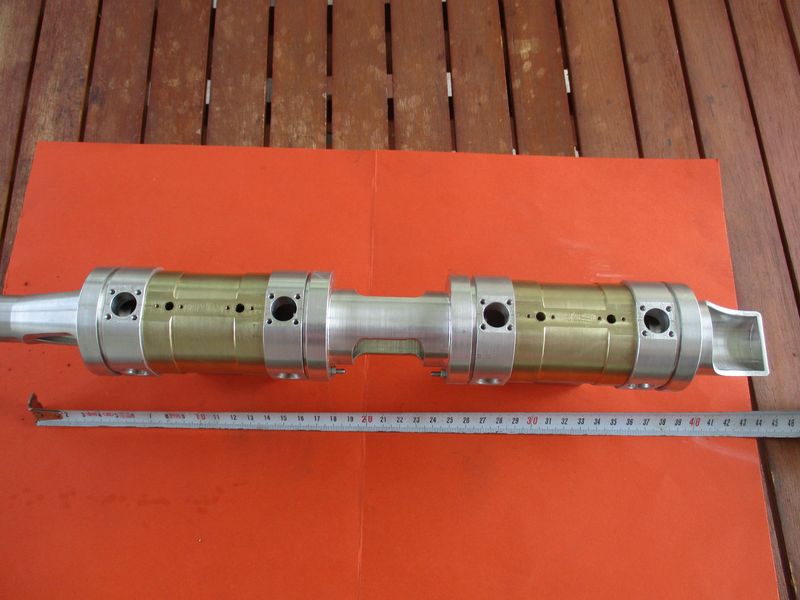

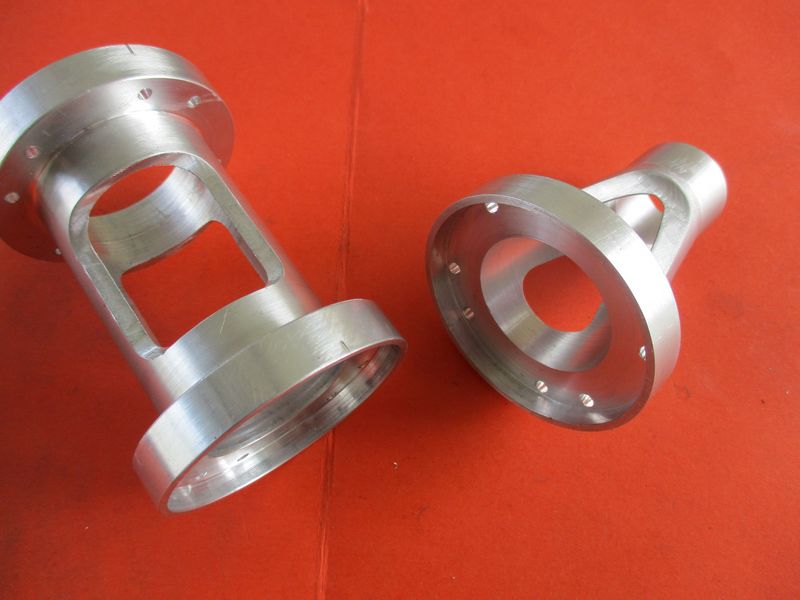

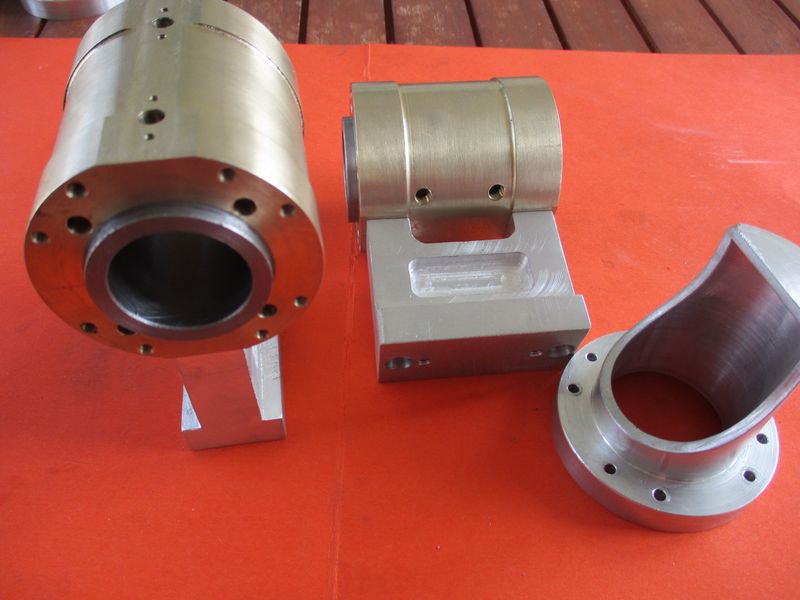

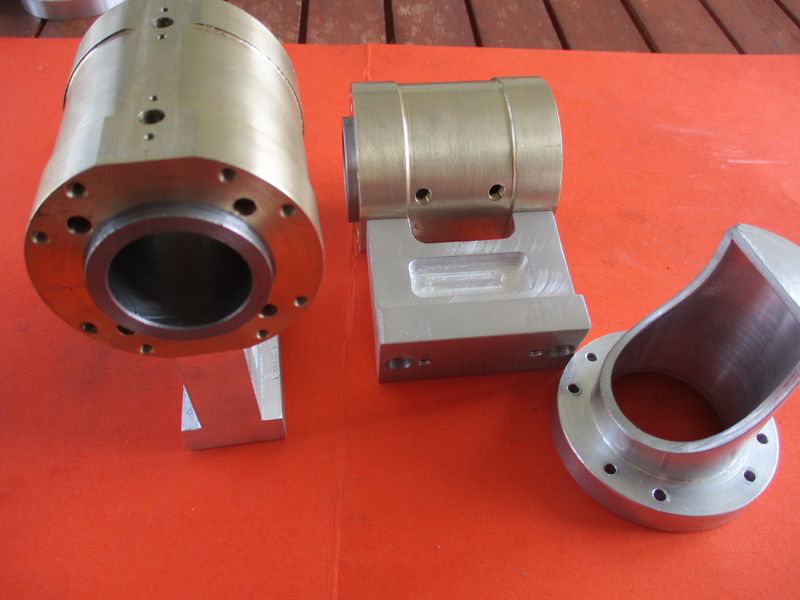

quelques pieces de faite

[gégé89]

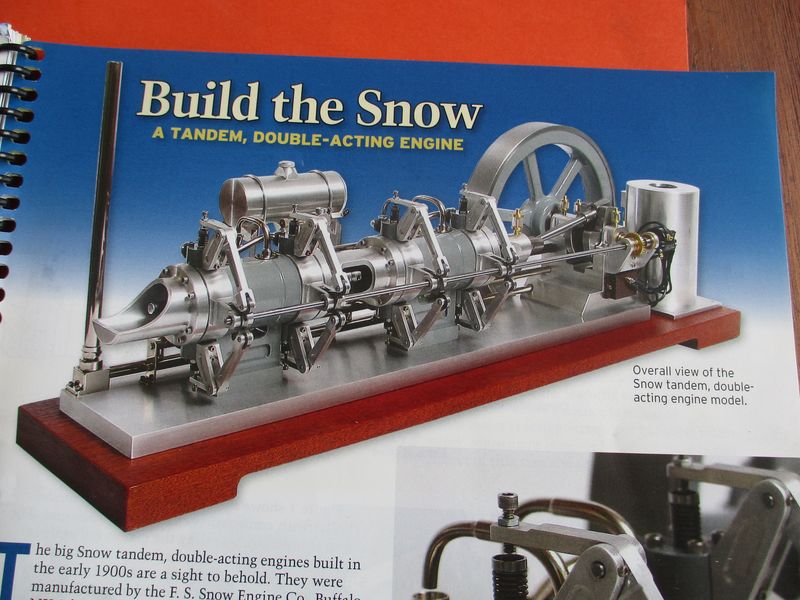

le modele reduit https://www.youtube.com/watch?v=PhcUhtQAejc

echelle 1 ,impressionnant https://www.youtube.com/watch?v=zlM-UzuRhf8

[Nounours67]

Un monstre !

[Zéphyrin]

beau modèle en construction, curieuse machine ! 2 cylindres double effet, l'ordre d'allumage ?

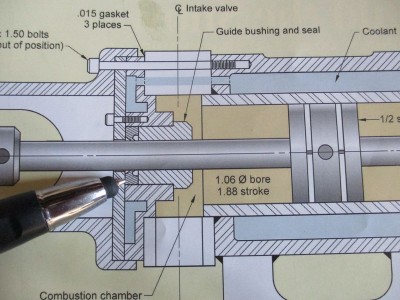

l'étanchéité autour de la tige de piston n'est pas simple à assurer, avec la pression de la combustion, des joints à ressort pour vérin ?

[gégé89]

pour l'allumage je verrais le moment venu...

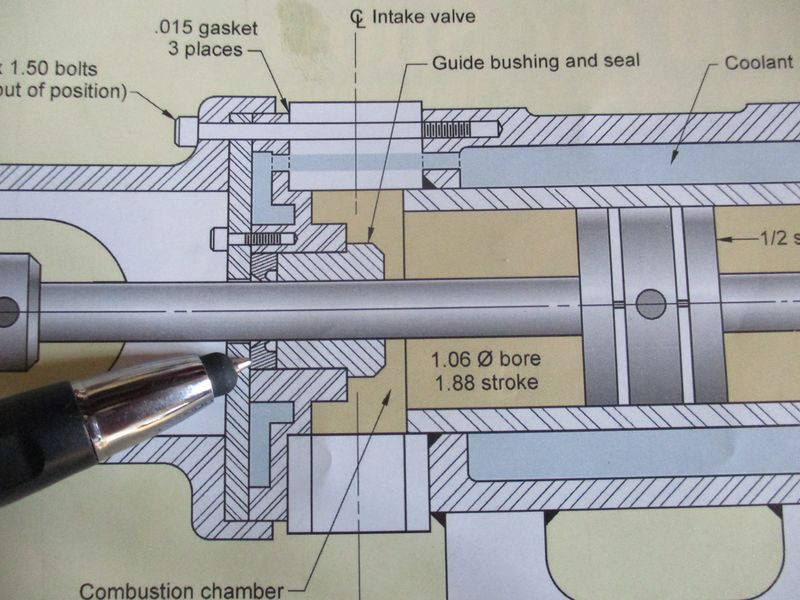

l'étanchéité se fait par un simple joint spi

[vaperigord]

beau et original modèle ,moteur combustion interne double effet j'ignorait l'existence . le modèle échelle 1 tourne très lentement on voit bien toutes les pièces en mouvement

[maximus]

Bonjour,
Magnifique projet
Que de perçages, il ne faut pas se tromper.

[gégé89]

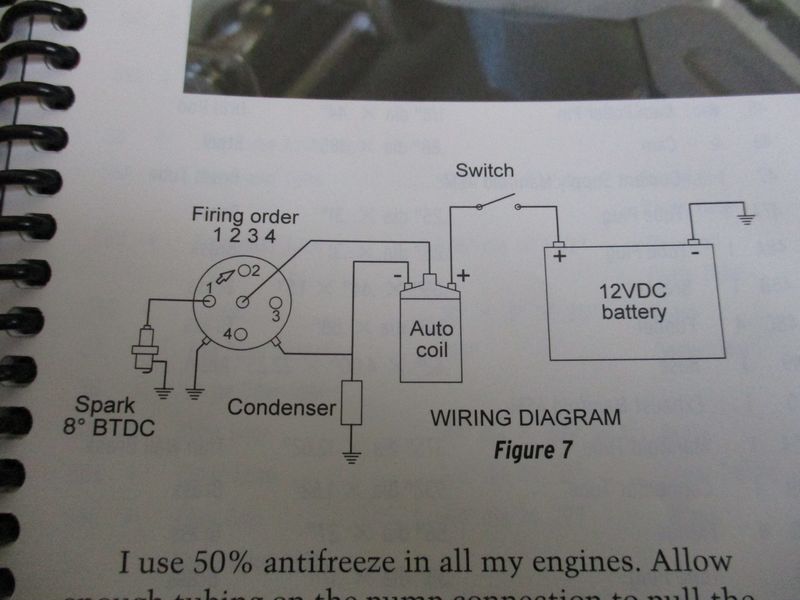

l'ordre d'allumage ?

j'ai trouvé 1,2,3,4

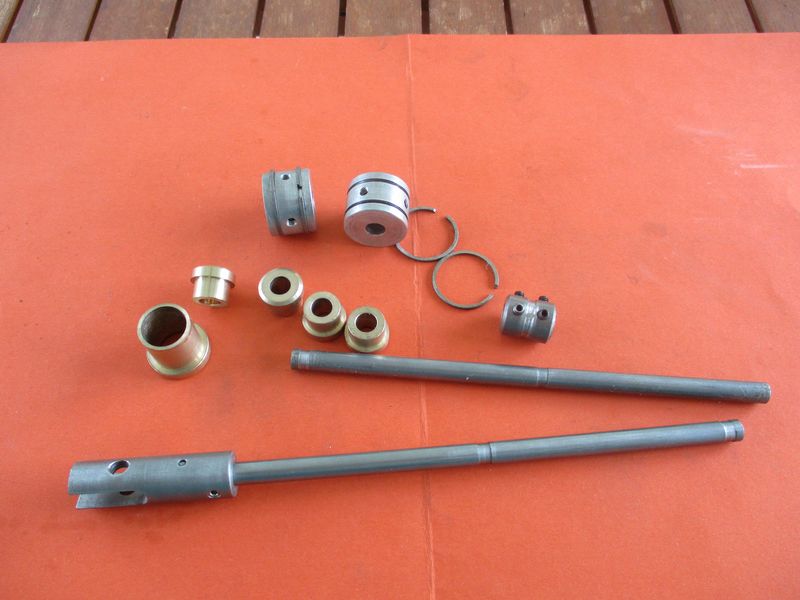

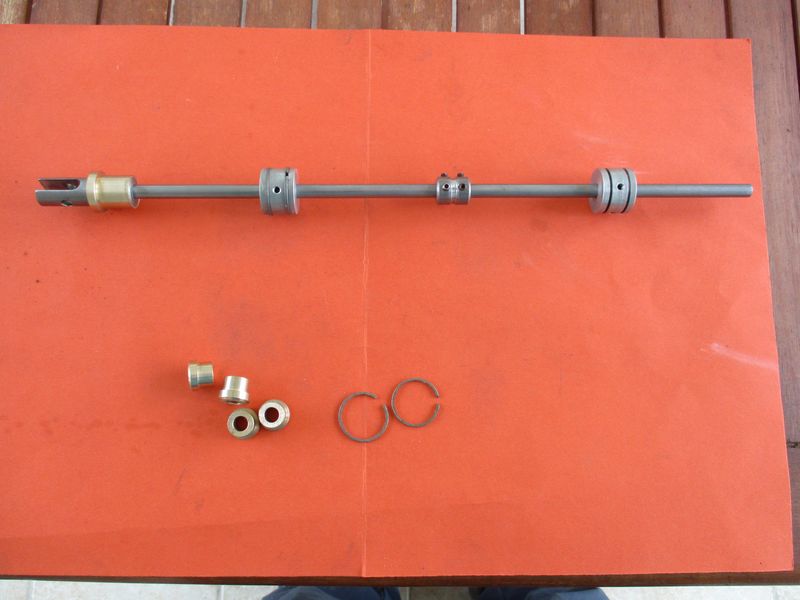

suite des pieces,pistons,axes,bagues.

[gégé89]

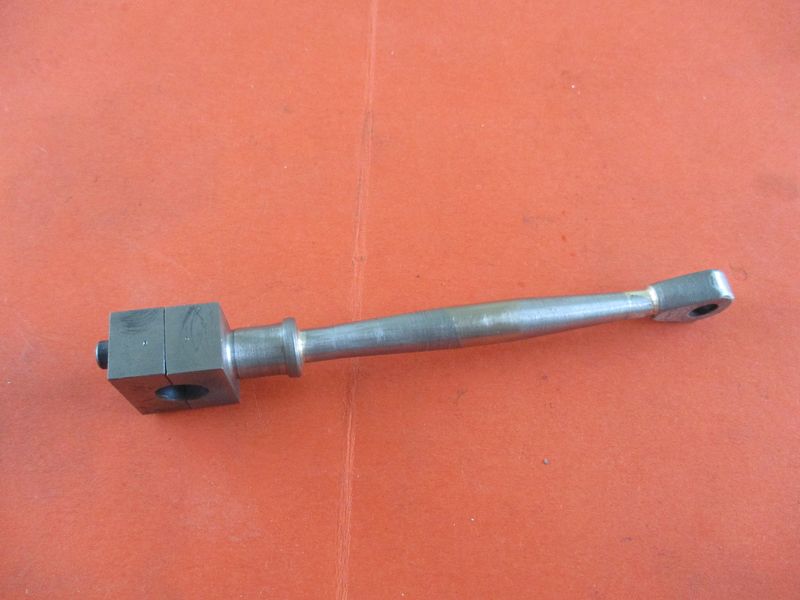

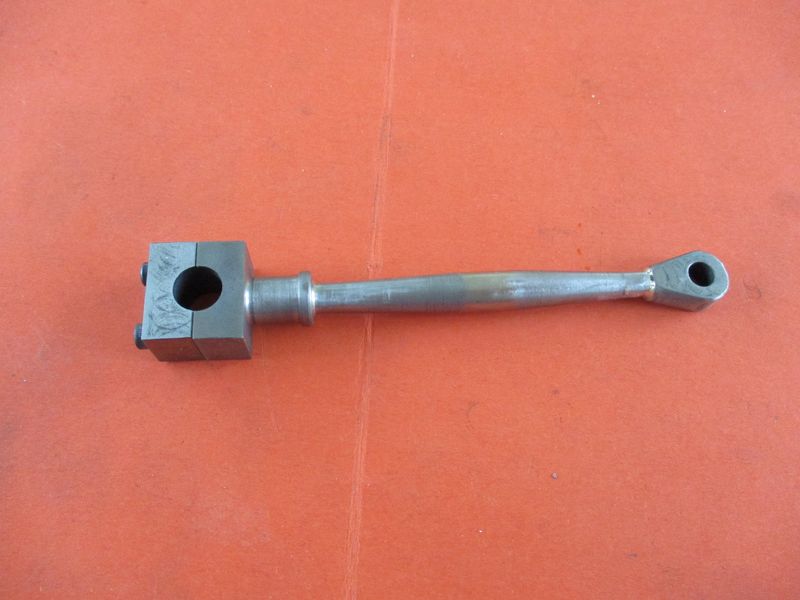

la bielle,le pied et la tete sont en fonte ,brasés sur l'axe en acier.

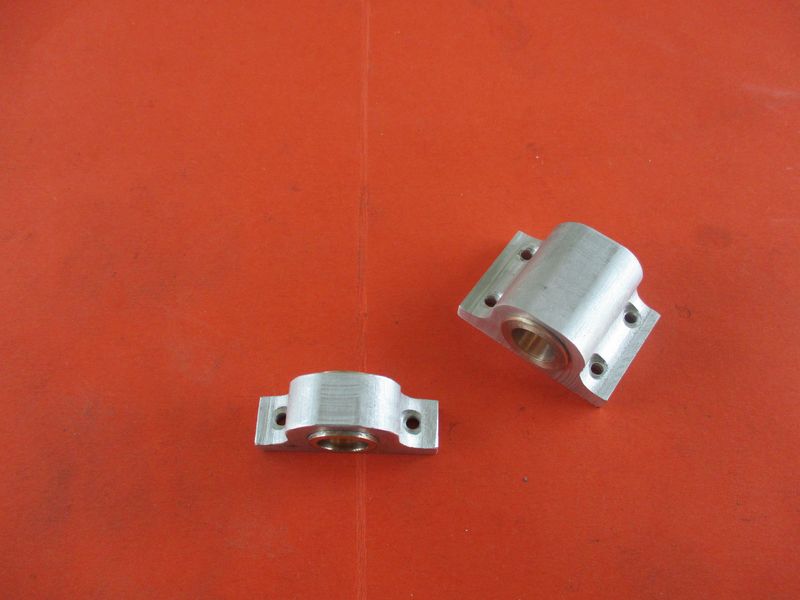

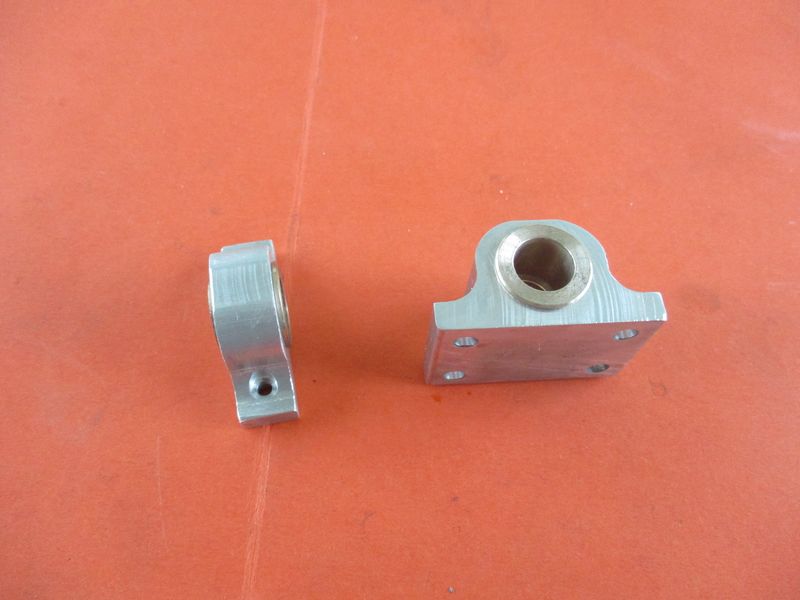

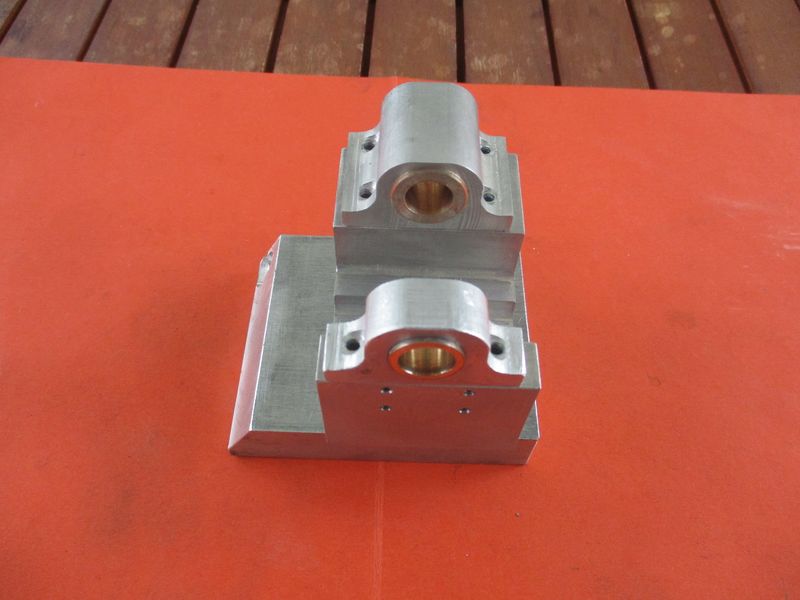

les paliers du vilebrequin .

[gégé89]

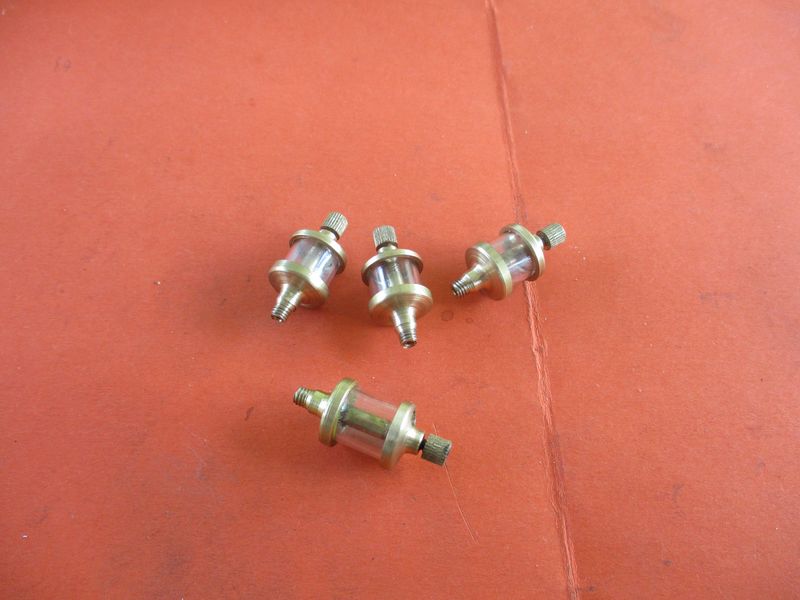

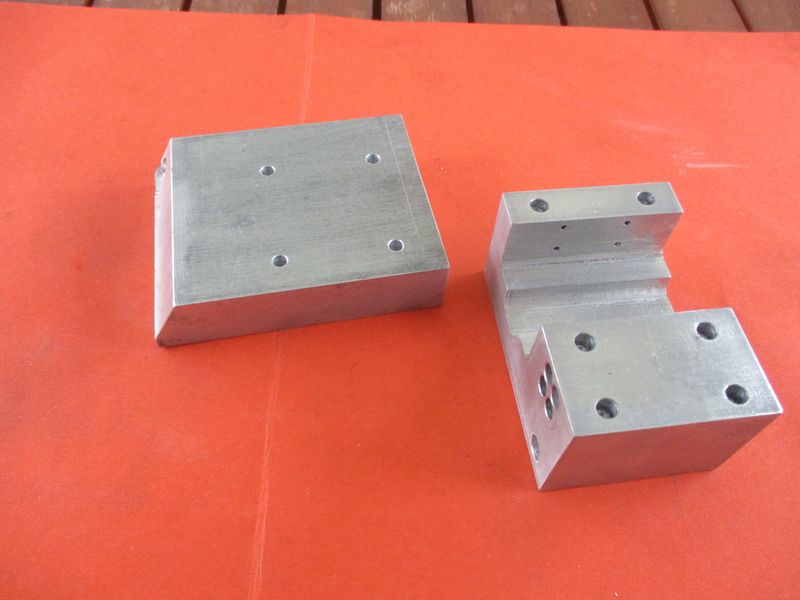

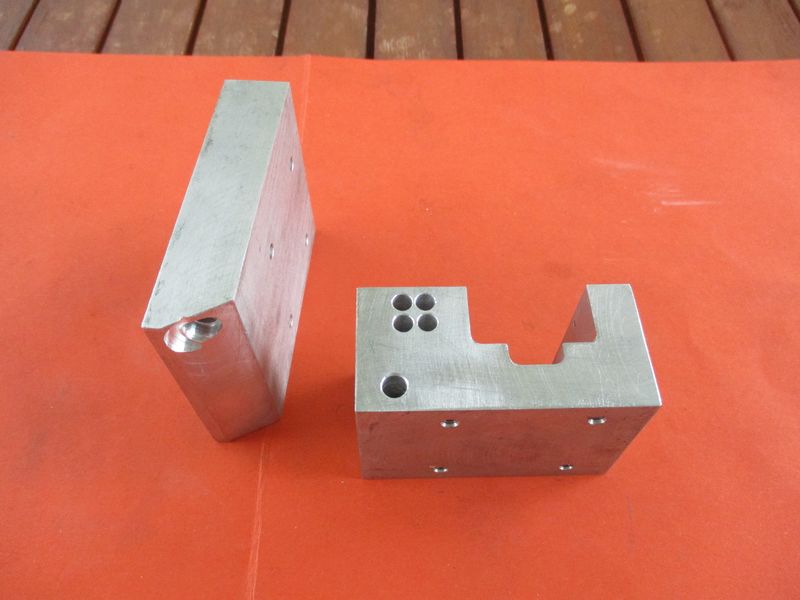

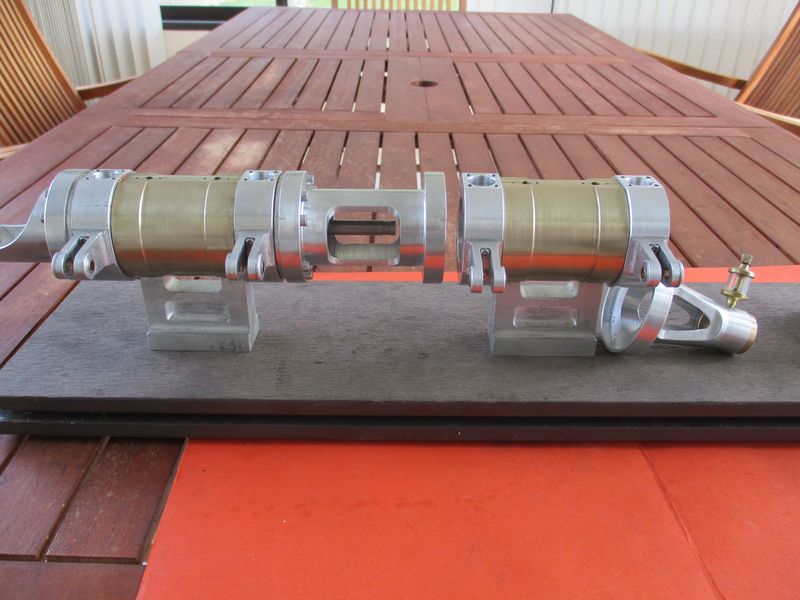

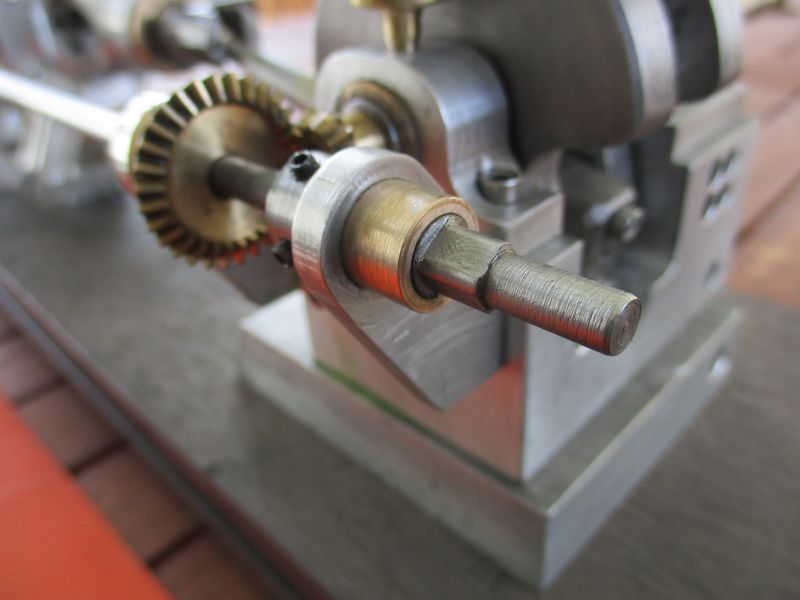

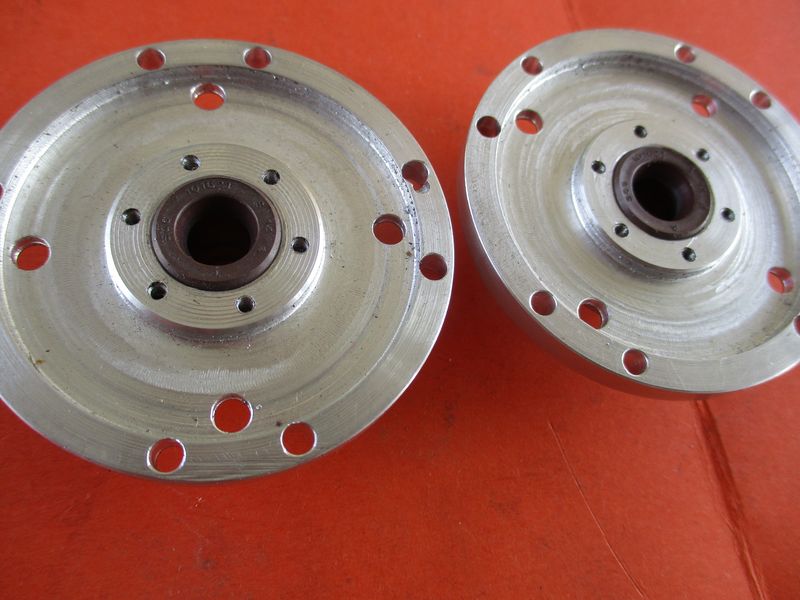

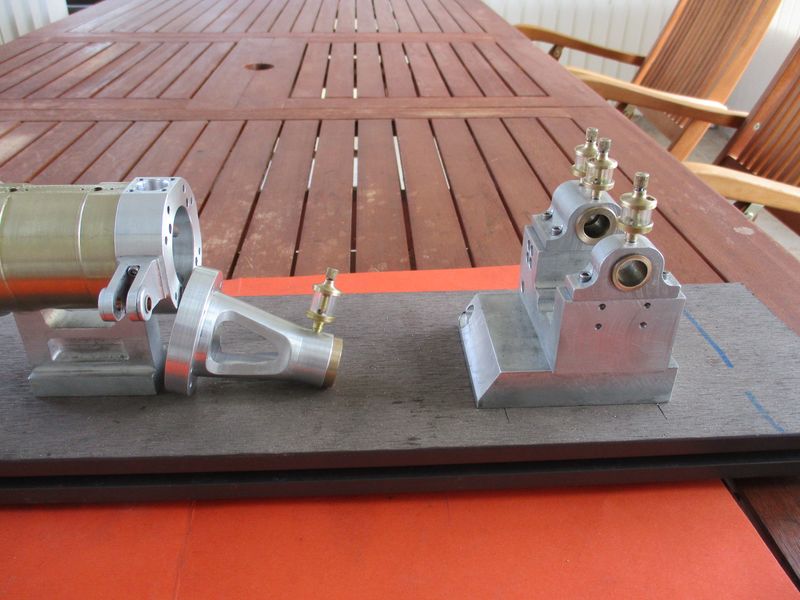

réalisation des supports de l'AAC ,des huileurs,montage des joints spi.

[minimotoriste]

Bonsoir Gégé et tout le monde
Je vois que ta motivation est sans faille ,
Bonne suite ,à bientôt .@+++.Henry

[gégé89]

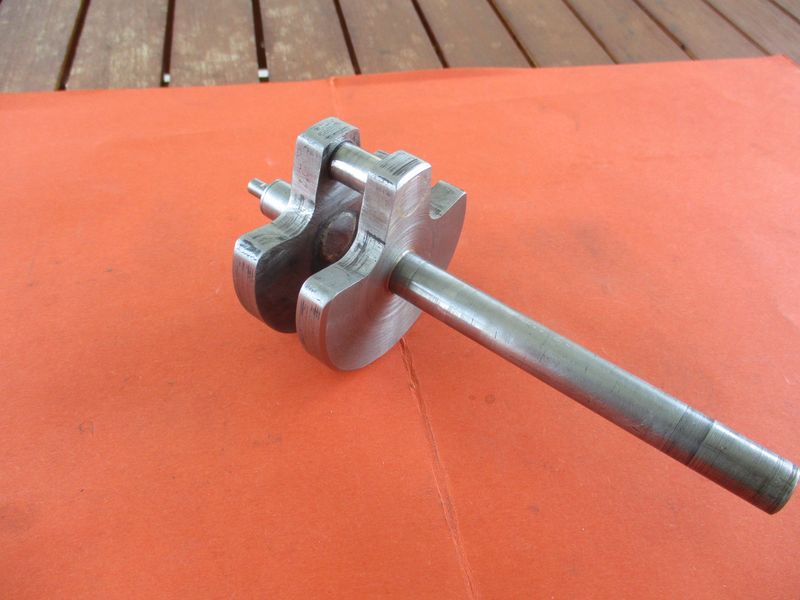

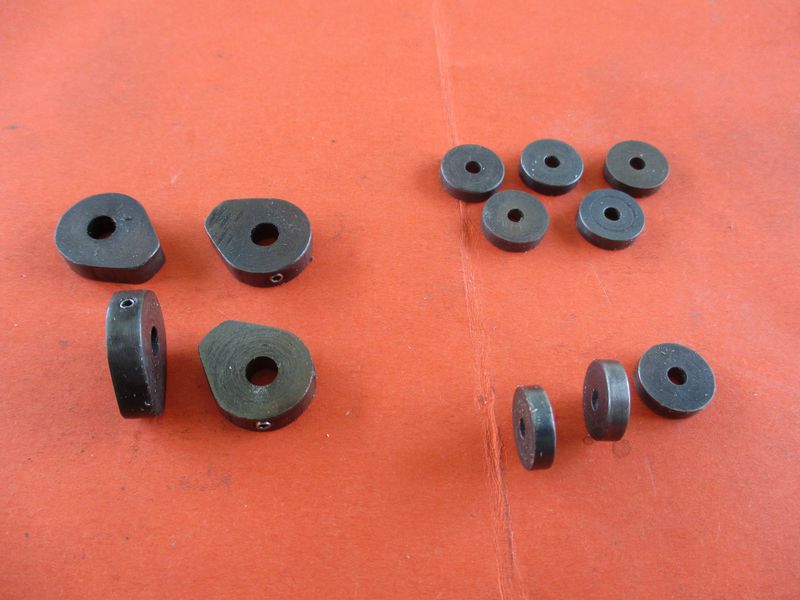

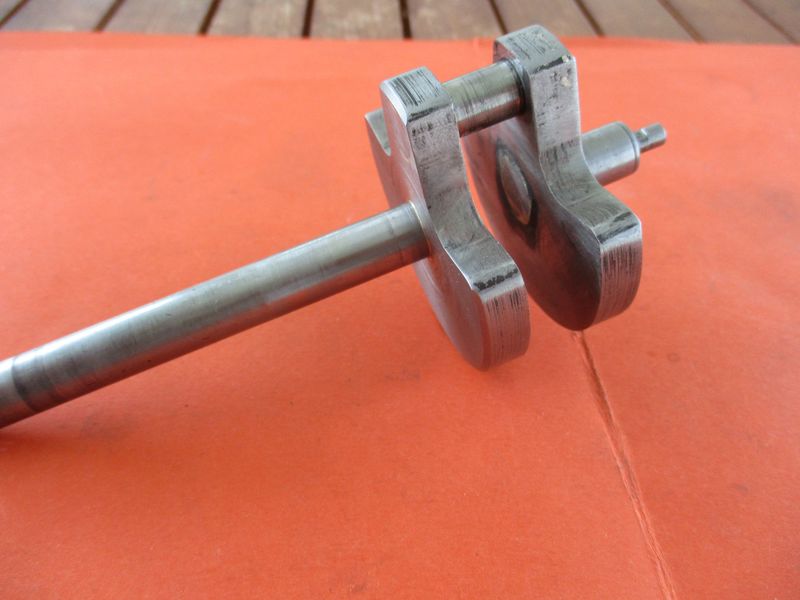

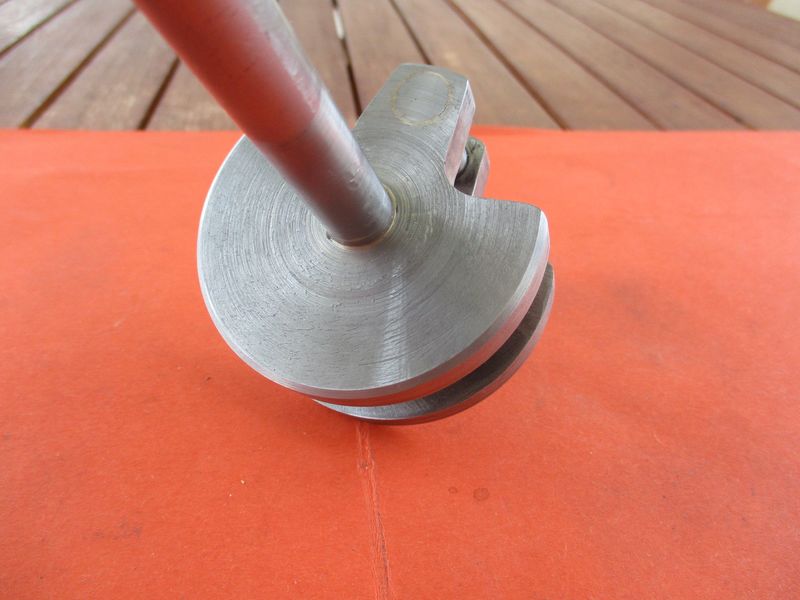

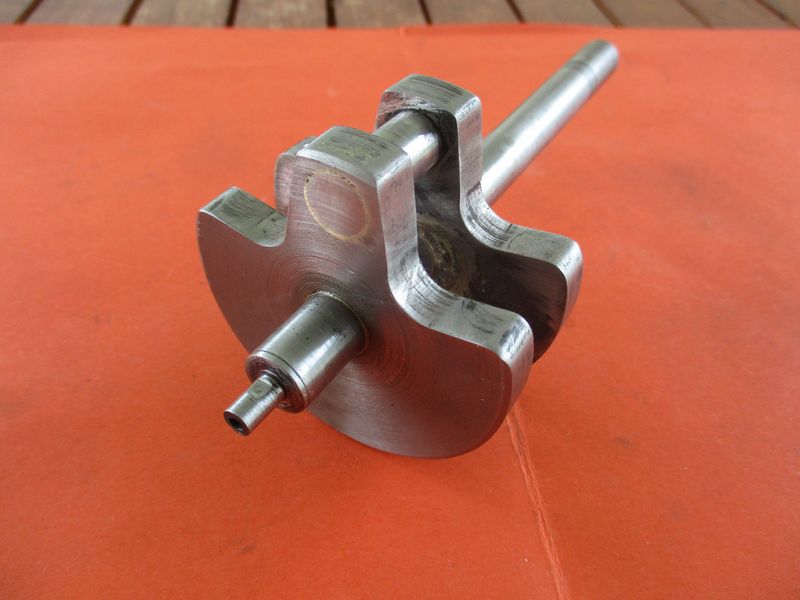

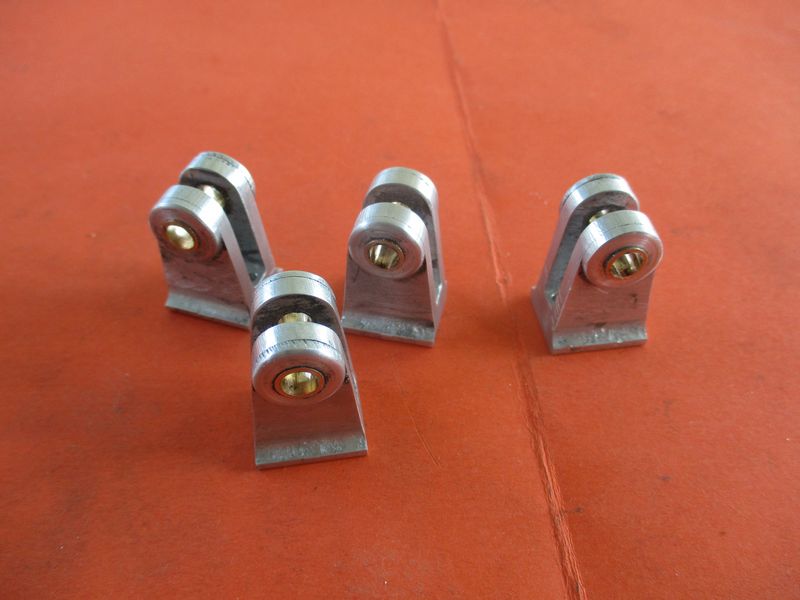

les cames,les galets des culbuteurs et le vilebrequin .

Je vois que ta motivation est sans faille

faut s'accrocher

[gégé89]

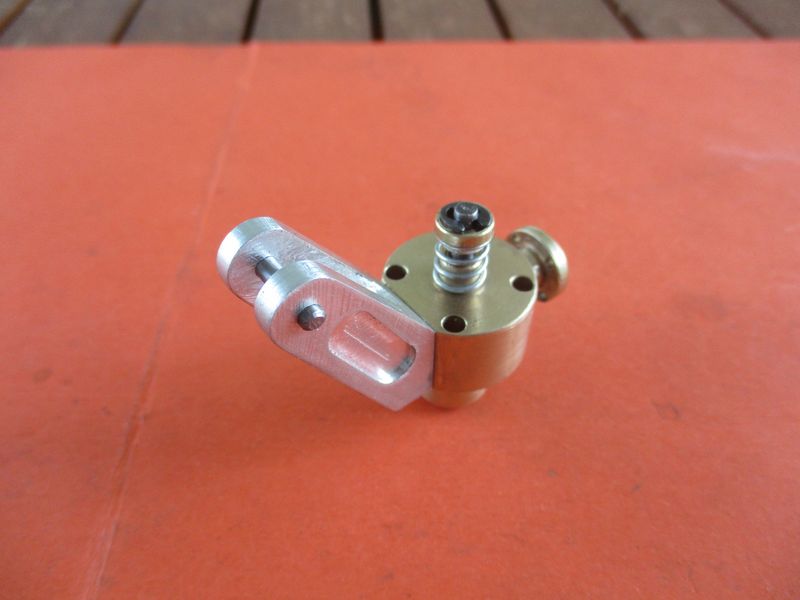

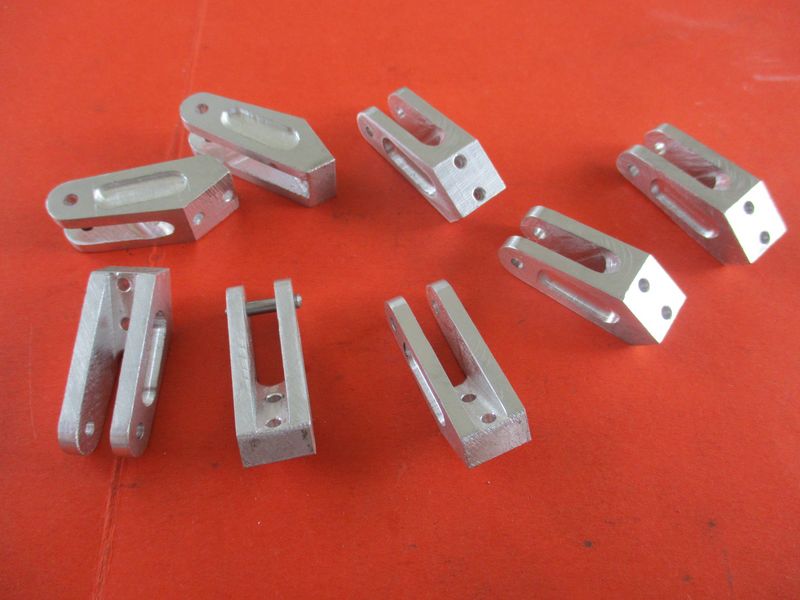

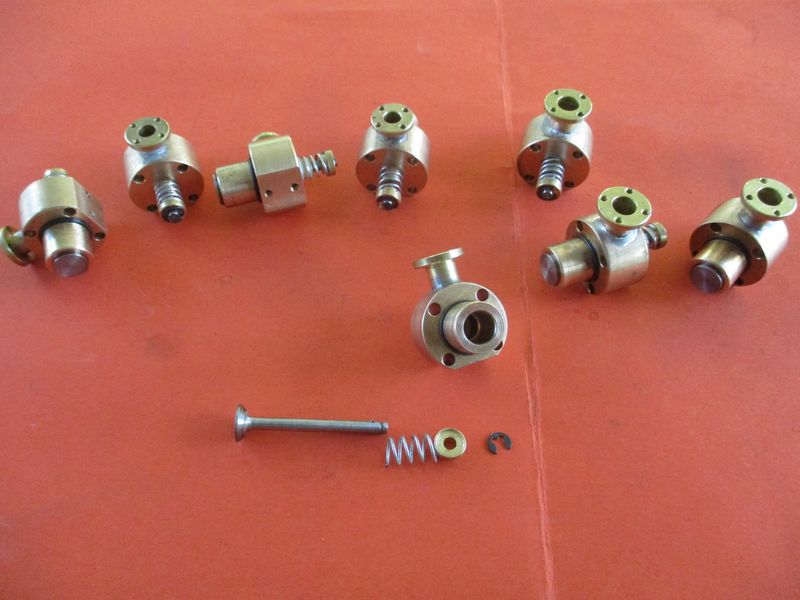

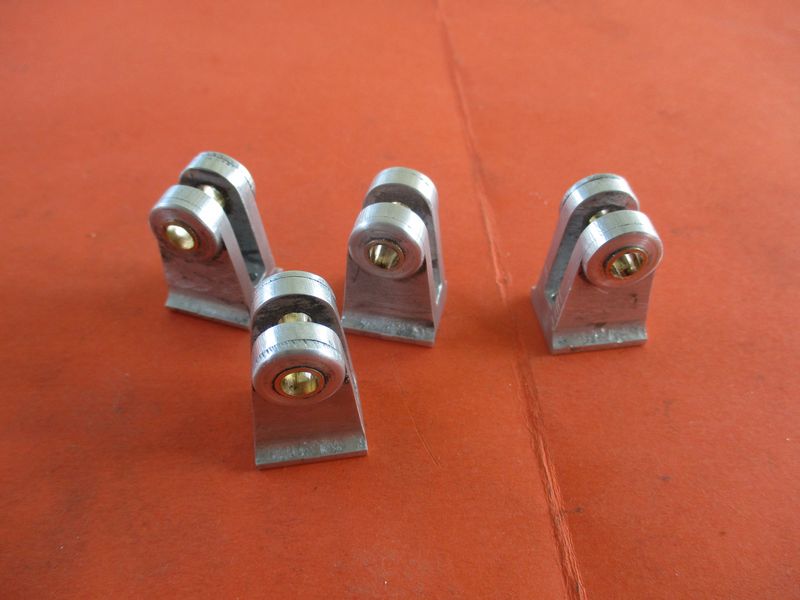

les supports de culbuteurs et les soupapes avec leur guide .

[minimotoriste]

Bonsoir Gégé et tout le monde
Que de pièces ,les queues de soupapes c est du 3 ??? perso je m aime pas les clips de maintien je préfère la rondelle lamée et la goupille de 1 (si c est du 3)
Bonne suite .@+++.Henry.

[gégé89]

les queues de soupapes c est du 3 ???

oui bien vu

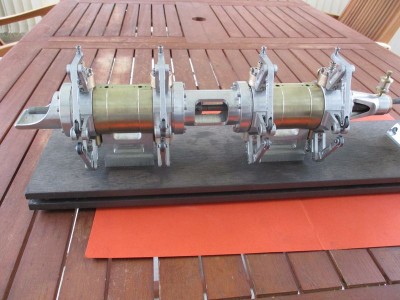

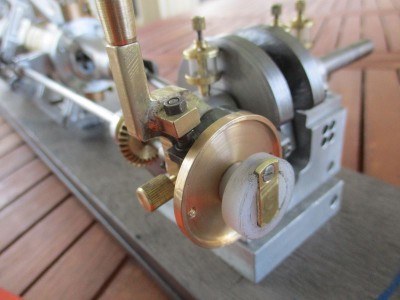

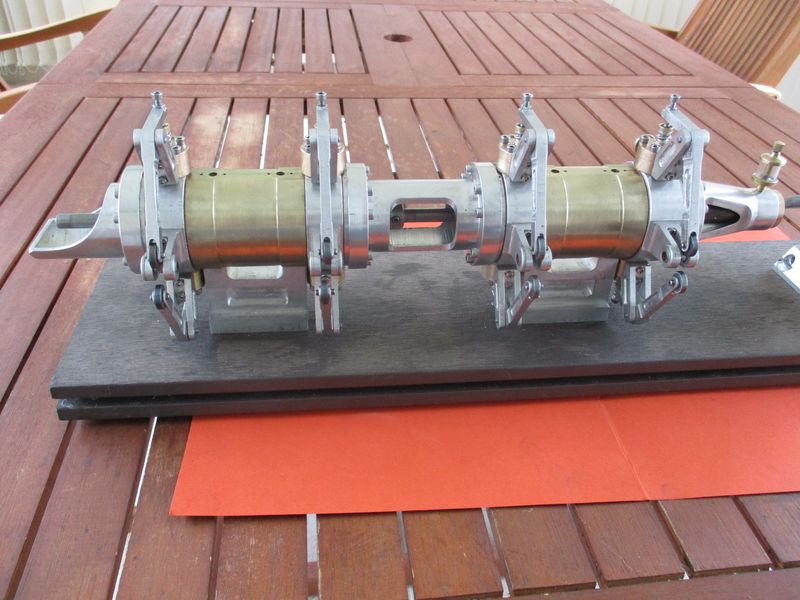

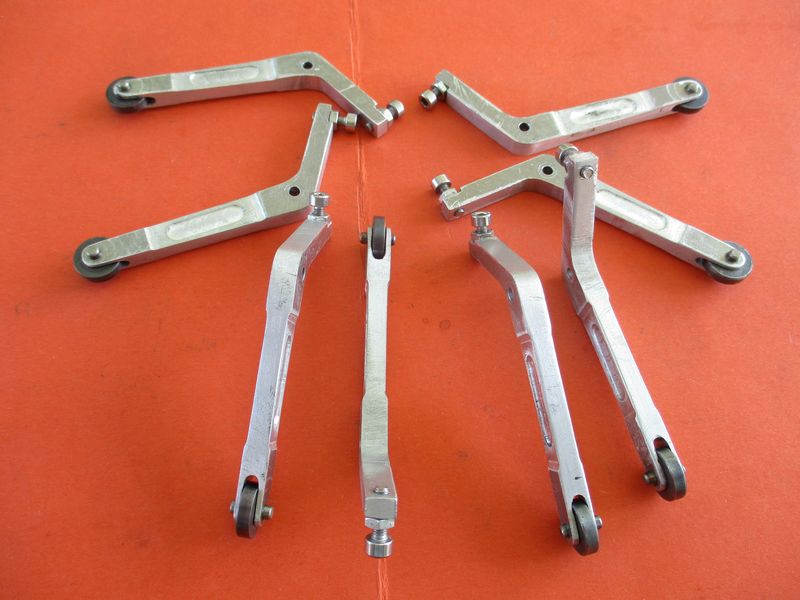

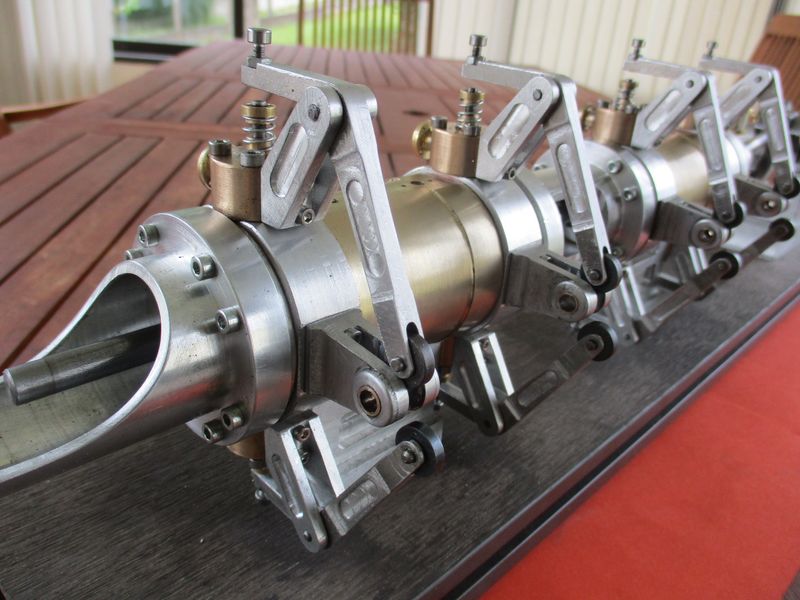

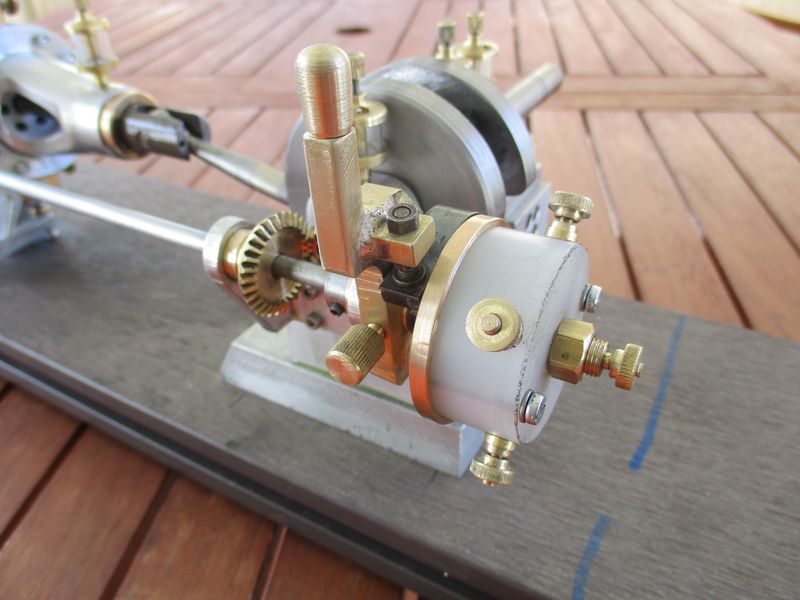

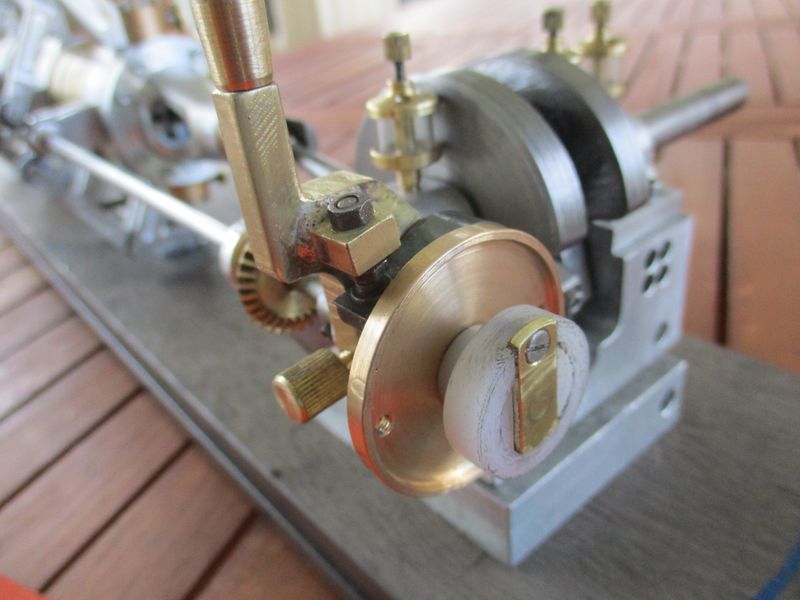

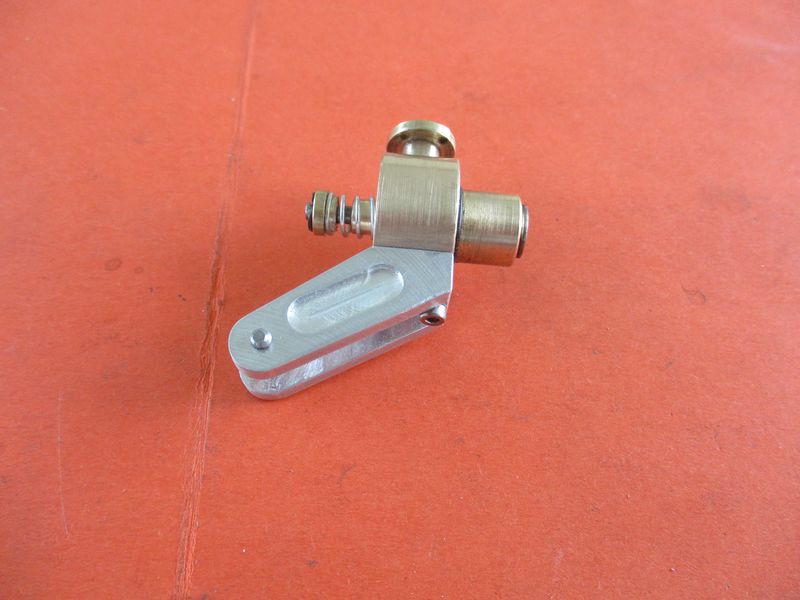

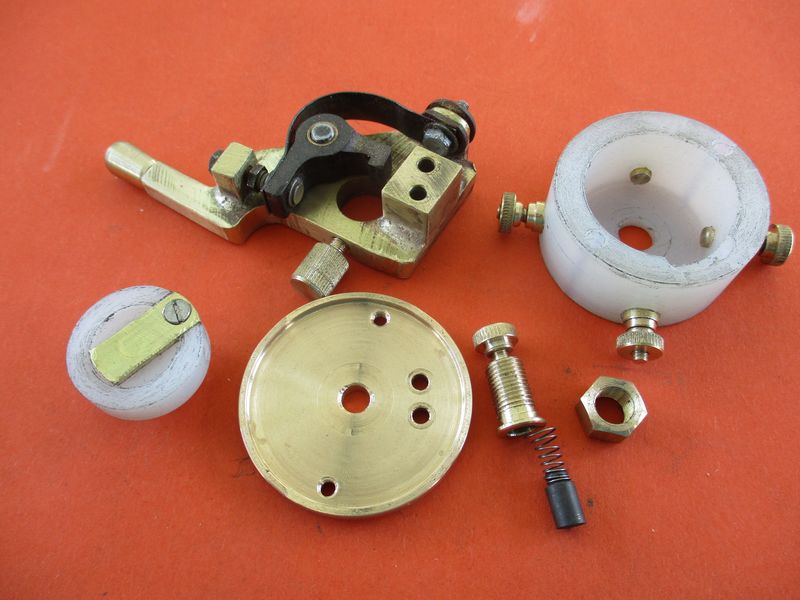

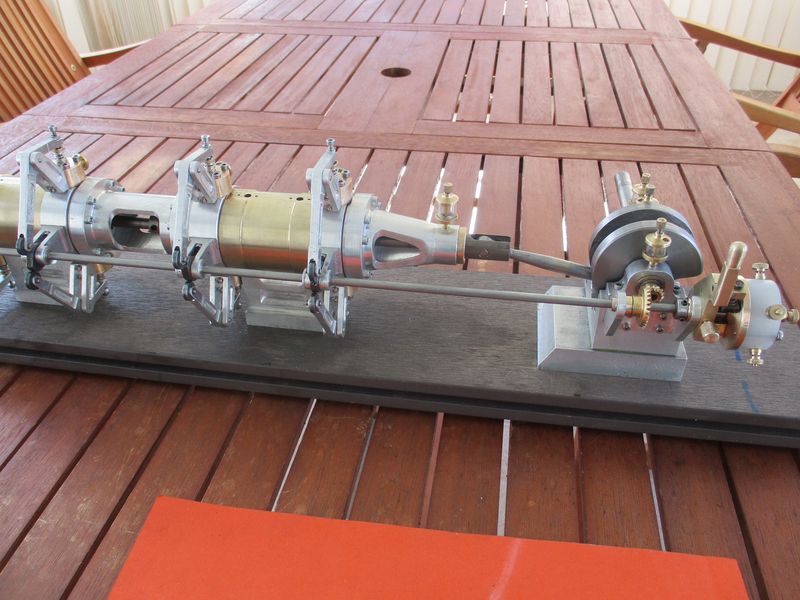

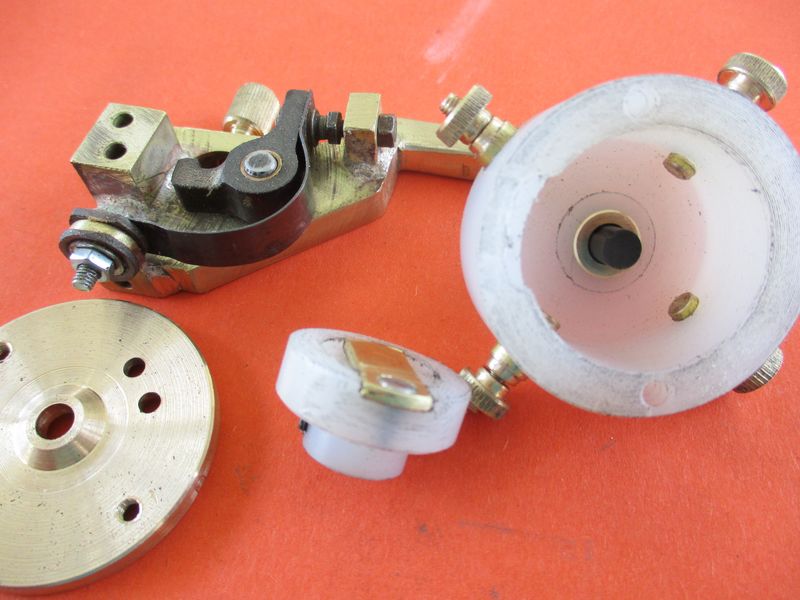

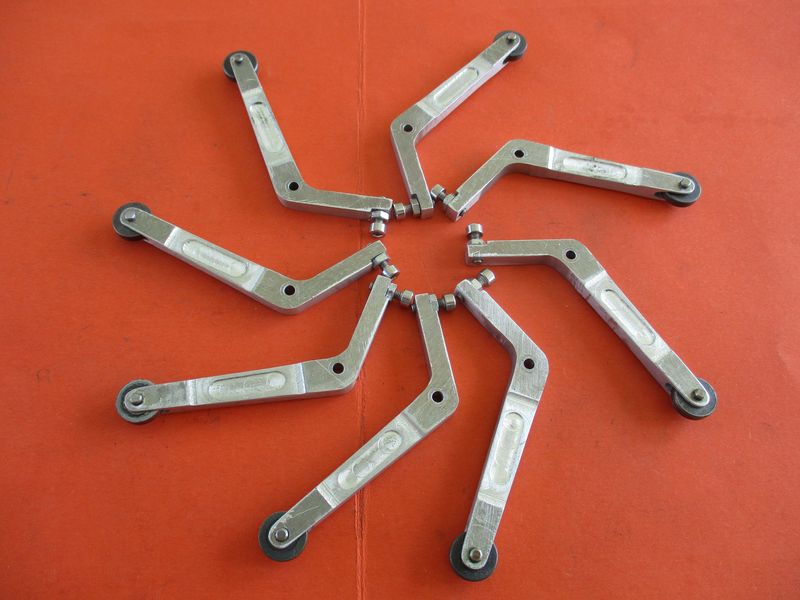

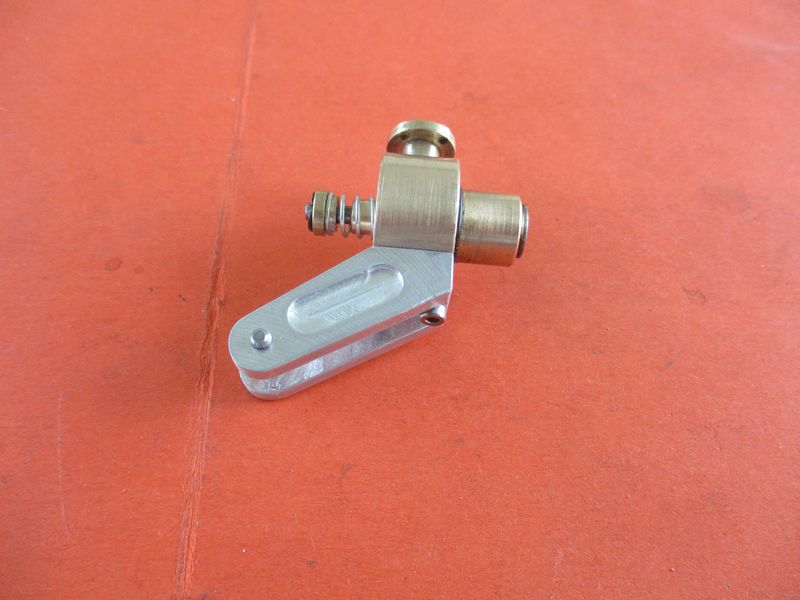

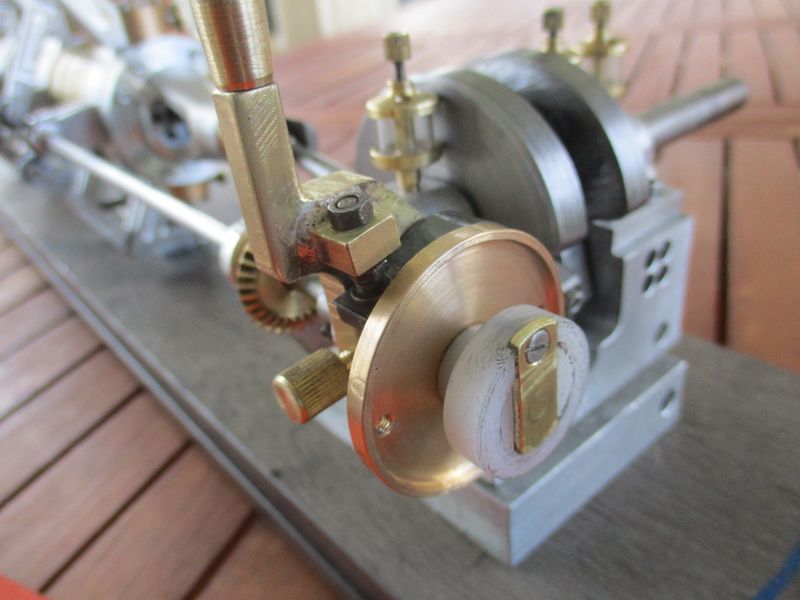

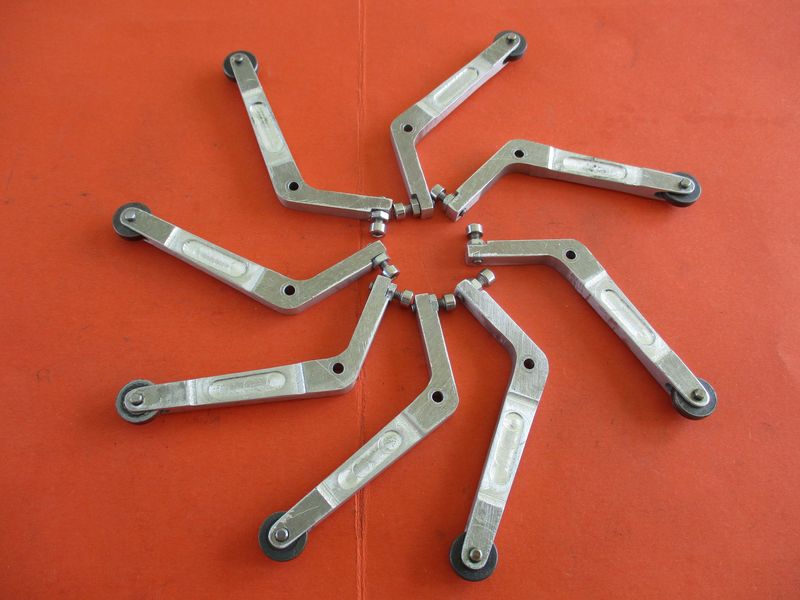

réalisation des culbuteurs et du distributeur d'allumage,assemblage .
