Moteur Thomas

[minimotoriste]

Bonsoir tout le monde
J'ai une nouvelle fois été tenté par la réalisation d'un moteur à partir de fonderies https://www.ts-modelldampfmaschinen.de/ ... homas.html

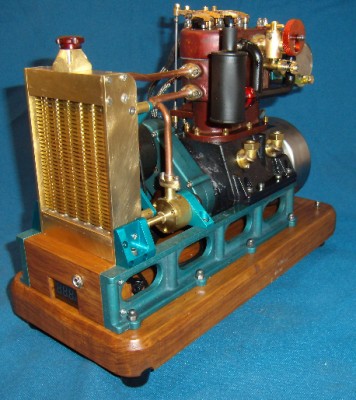

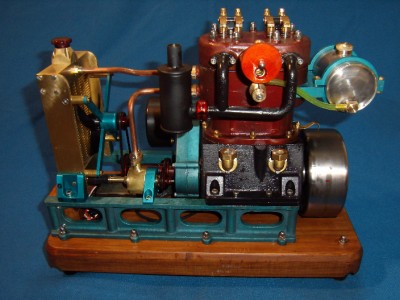

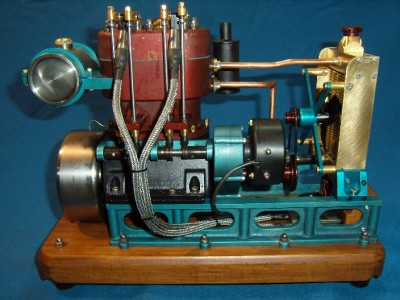

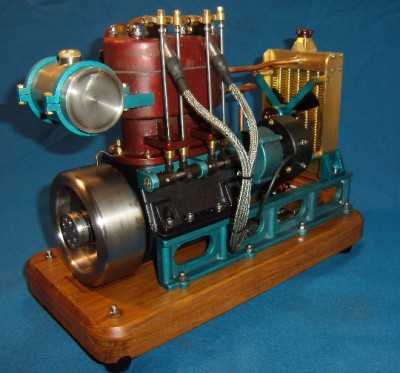

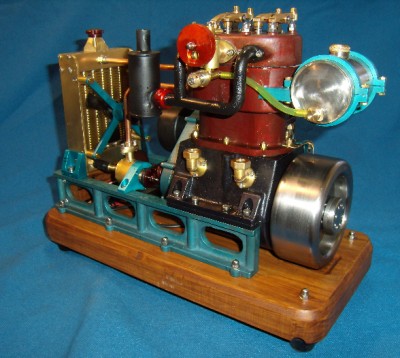

Commandé en Décembre 2021, j'ai reçu fin Mai les fonderies et le plan de principe, aujourd'hui il est terminé et fonctionne (assez) bien

Je n'ai pas fait de photos en cours de réalisation, si quelqu'un a envie de tenter l'aventure je suis prêt à partager toutes mes annotations (et mes déboires )
Pour le plaisir je ferai une petite vidéo demain
Bonne soirée .@+++.Henry

[rhavrane]

Bonjour Henry,
Il est vrai que les moteurs thermiques ont "peu" de secrets pour toi
Celui-ci a l'air original, J'attends avec plaisir la vidéo sur son fonctionnement
A quand un Hit and Miss...?

[epine43]

Très intéressant ... je vais y penser, mais j'ai un an ou deux d'autres travaux (une moto à finir, rachetée par surprise après un décès, le remontage du Galloway (fini d'usiner) et un kit en partie (le quart) usiné Bengs Isabel... déja, je ne me lance plus dans des tracteurs ou locos qui demande 5ans...
et oui les années passent , et on doit modérer ses projets...
L'ennui pour ce hobby, c'est que c'est pareil pour tout le monde, et on ne voit pas trop arriver de jeunes...
A ce sujet, la CAV à l'air un peu en sommeil, est-ce que l'Escarbille parait ?

[berola]

Bonsoir
La CAV existe toujours !
Après les annulations dues à la crise sanitaire les rencontres 2022 auront lieu très prochainement sur le nouveau et beau réseau des Chanteraines à Gennevilliers le premier week-end de septembre .
L'Escarbille parait toujours régulièrement et toujours intéressante à lire .
@+

[epine43]

merci , le site CAV n'indique rien de tout cela , du coup je me posais des questions...

[berola]

Il y a pas mal de temps que le site de la CAV fait l'objet d'une complète refonte .
Mais la mise en ligne se fait attendre et en attendant l'ancien site subsiste avec tous ses cônes de travaux .
@+

[minimotoriste]

tout le monde
Moi qui pensais avoir ouvert un nouveau sujet pour discuter d un petit moteur a explosion 2 cylindre 4 temps
Bon week-end à tous .@+++.Henry.

[berola]

Désolé d'avoir fait un peu diverger ton fil , mais vu qu'il n'y avait pas eu d'intervenants sur le sujet original ......

[epine43]

ton moteur est interressant , mais helas il y a de moins en moins de constructeur, ce qui nous concerne tous !

[gégé89]

ha c'est du beau

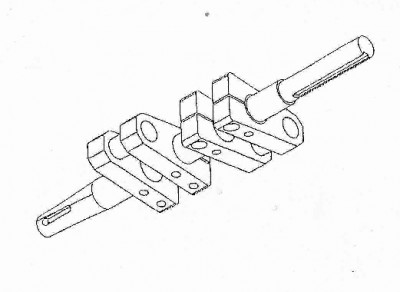

le vilo monobloc ? calage 180 ou 360°
5 mois de delai .. faut etre patient
je vois un allumage rcexl pour bougies 1/4

Je n ai pas fait de photos en cours de réalisation

[minimotoriste]

Bonjour Gégé et tout le monde

il y a de moins en moins de constructeur,

Heureusement Gégé et la à toi ,pour le vilo c est comme ca

je pense que je n aurais pas pu faire autrement course 45 mm (2x22,5) ,calage 180°,j ai utiliser un "rcexl" pour la simplicité de mise en œuvre (pas besoin de delco ) et le réglage de l avance grandement facilité (surtout qu il faut environ 10° d avance pour que le moteur tourne pas trop mal) comme les aimants sont fixés sur un disque en bout de l arbre a came ils doivent être décalés de 90°(et pas 180 )
La petite vidéo (un peu branlante)https://www.youtube.com/watch?v=Qvi3aKA5g-c&t=31s
Bon Dimanche .@+++.Henry.

[epine43]

super travail ! il branle parce le support n'est pas fixé, sinon il tourne bien rond !qu'est qu'un RCXEL ?
espérons que GéGé ait beaucoup d'enfants , plutot du pas beau sexe....

[Zéphyrin]

superbe moteur Henry, belle réalisation en technicolor...
28 d'alésage 45 de course, ça fait déjà un gros moteur !
quelques réglages de carbu, moins gras peut-être ? il tourne bien mieux quand tu mets les gaz, avec plus d'air.
2 aimants à 90° sur l'aac, donc 2 étincelles par tour, sans distributeur il y a une étincelle perdue ?
je pense qu'il tournerait encore mieux avec une charge genre alternateur...

[berola]

je pense qu'il tournerait encore mieux avec une charge genre alternateur...

Pas vraiment certain car ces allumages électroniques demandent peu d'énergie , de simples piles suffisent pour des heures de fonctionnement.
L'étincelle semble très fine , mais elle est a tension très élevée.

[minimotoriste]

Bonsoir François et tout le monde

je pense qu'il tournerait encore mieux avec une charge genre alternateur...

C est vrai que c est deja un gros moteur (mais pour mes grosses "papattes" ca me va) il a du couple mais il n est pas conçu pour tourner longtemps tous le palier sont en bronze et il n y a pas de lubrification permanente

donc 2 étincelles par tour,

Comme tu as peut-être remarqué j ai mis un compte tour et la.... mystère il ne m affiche que la moitié de la vitesse (contrôle fait avec un compte tour mécanique)
Bonne soirée .@+++.Henry.
