Mini V12 à électro-aimants

Message non lupar Hagar » sam. 5 oct. 2019 13:22

Bonjour à tous,

Un de plus.

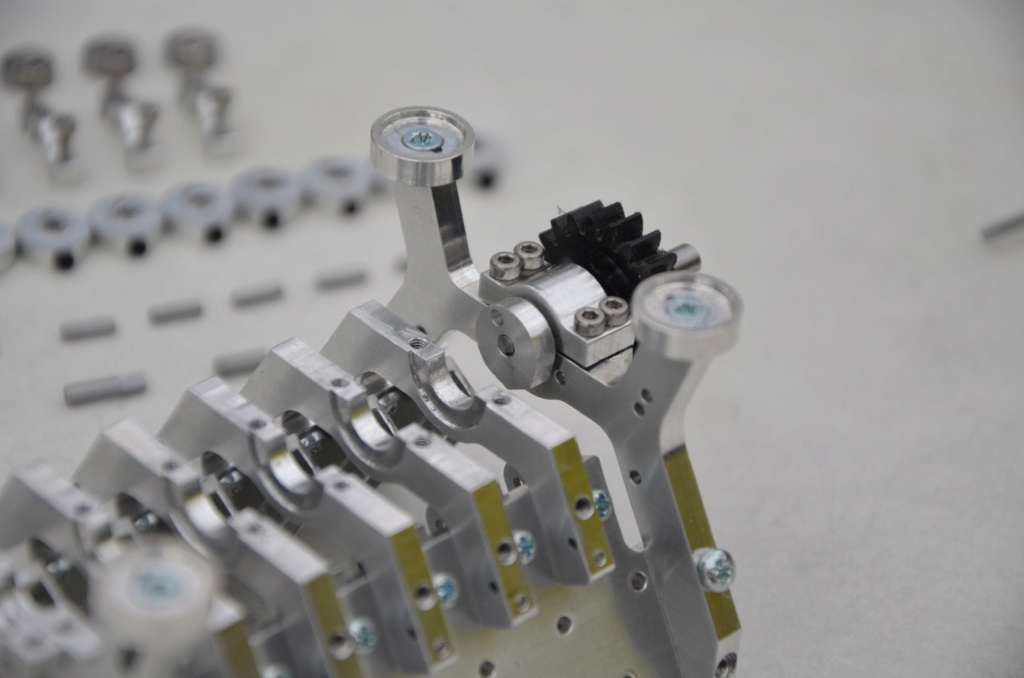

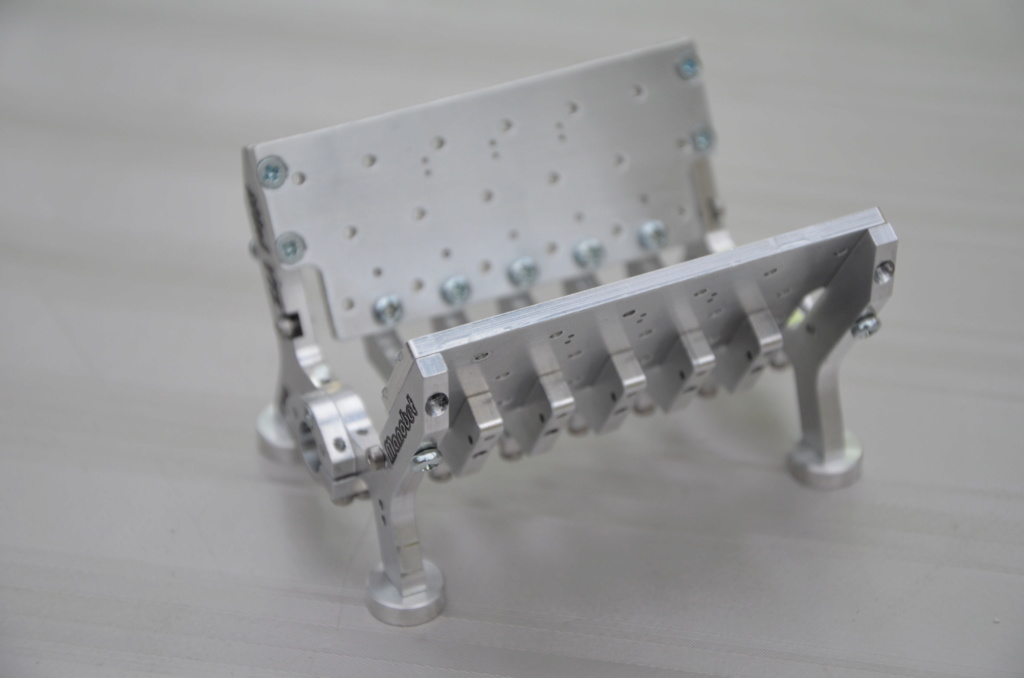

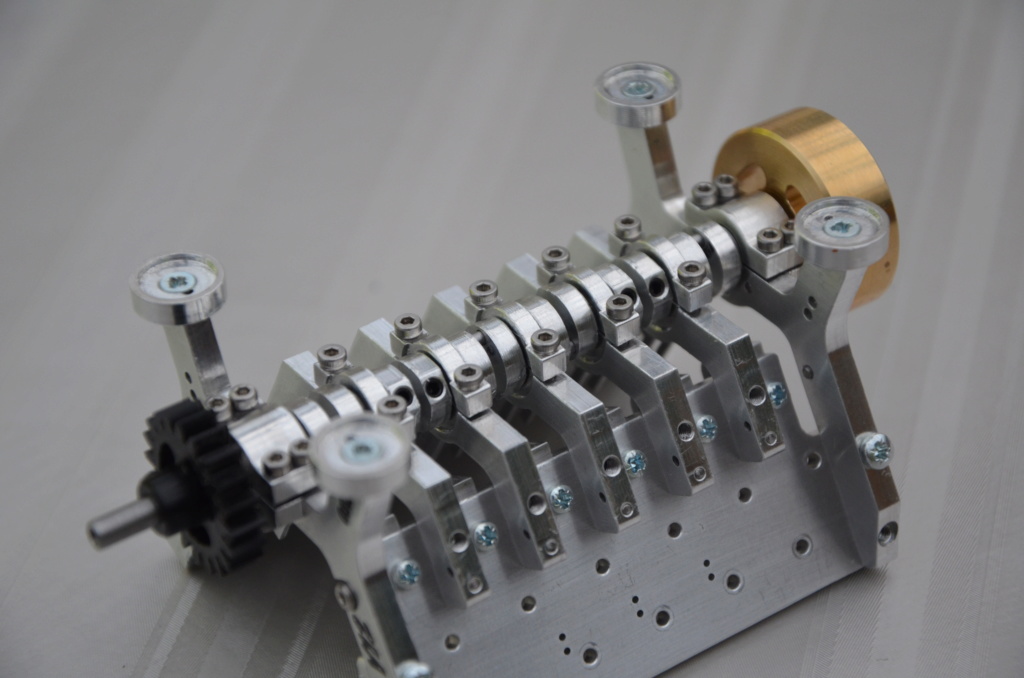

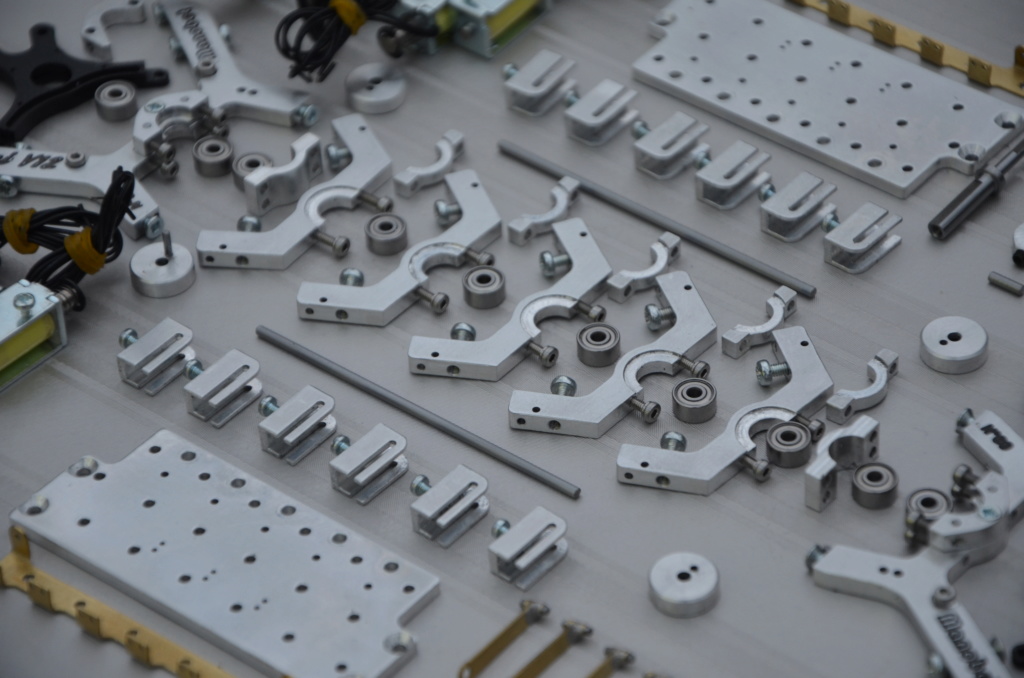

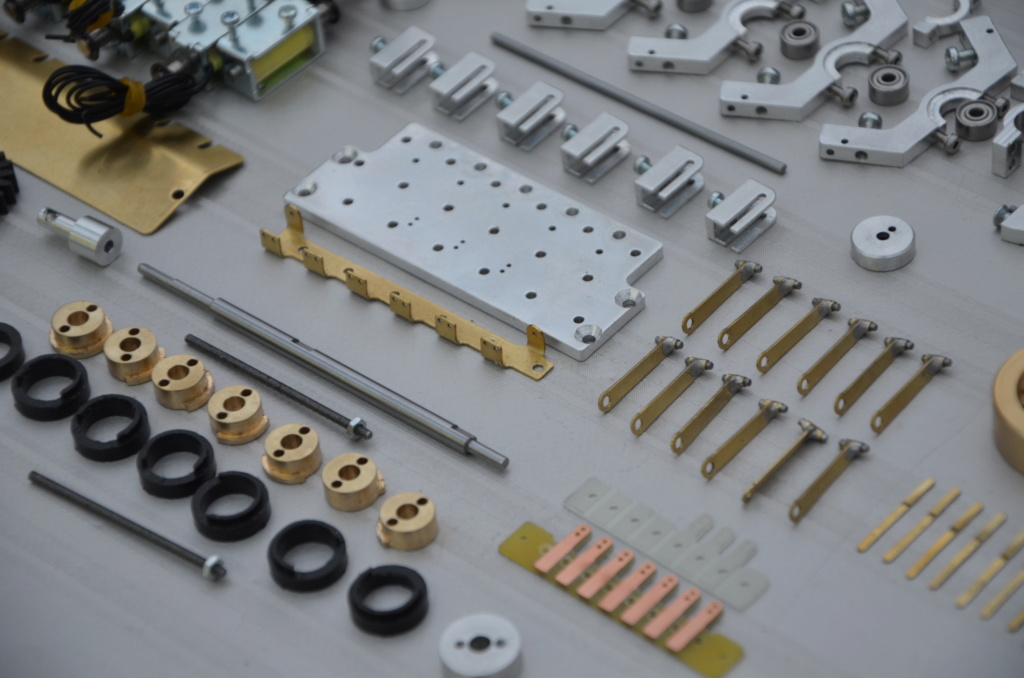

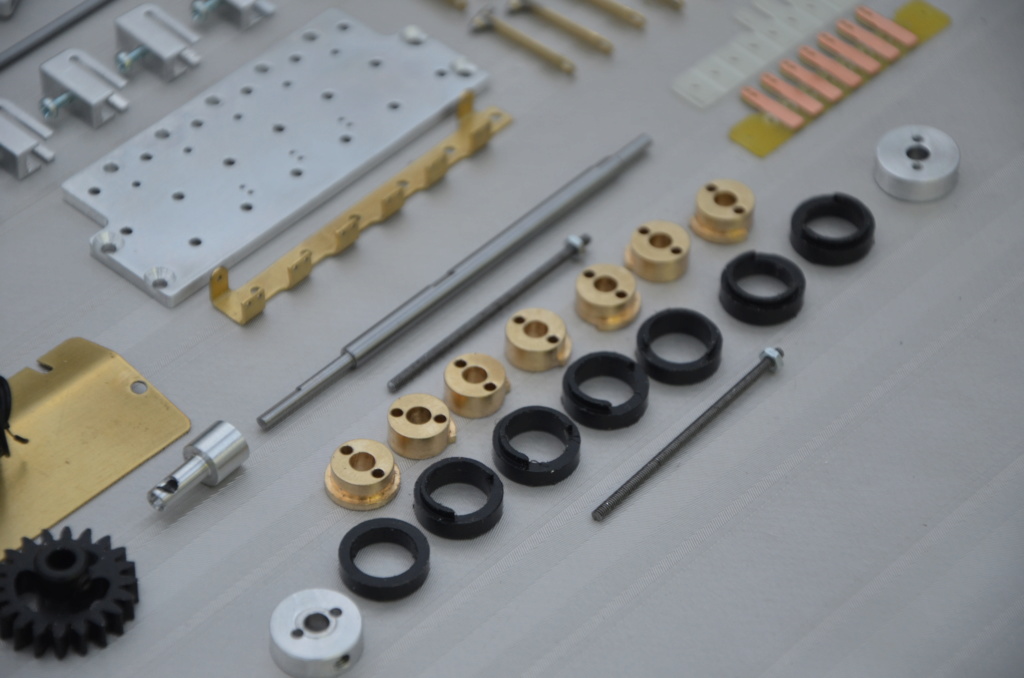

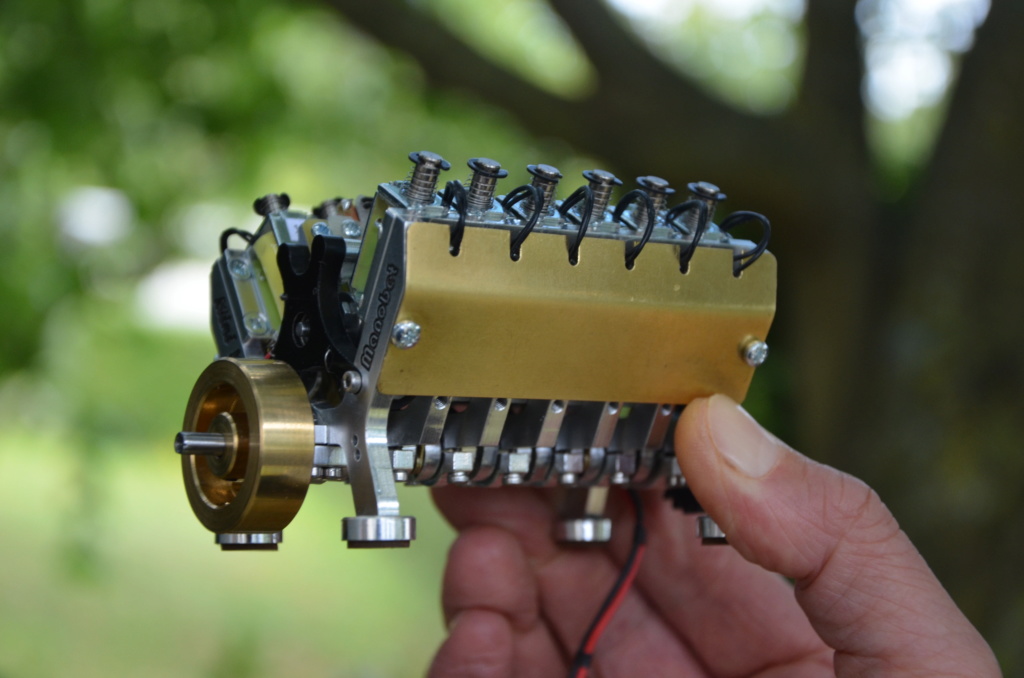

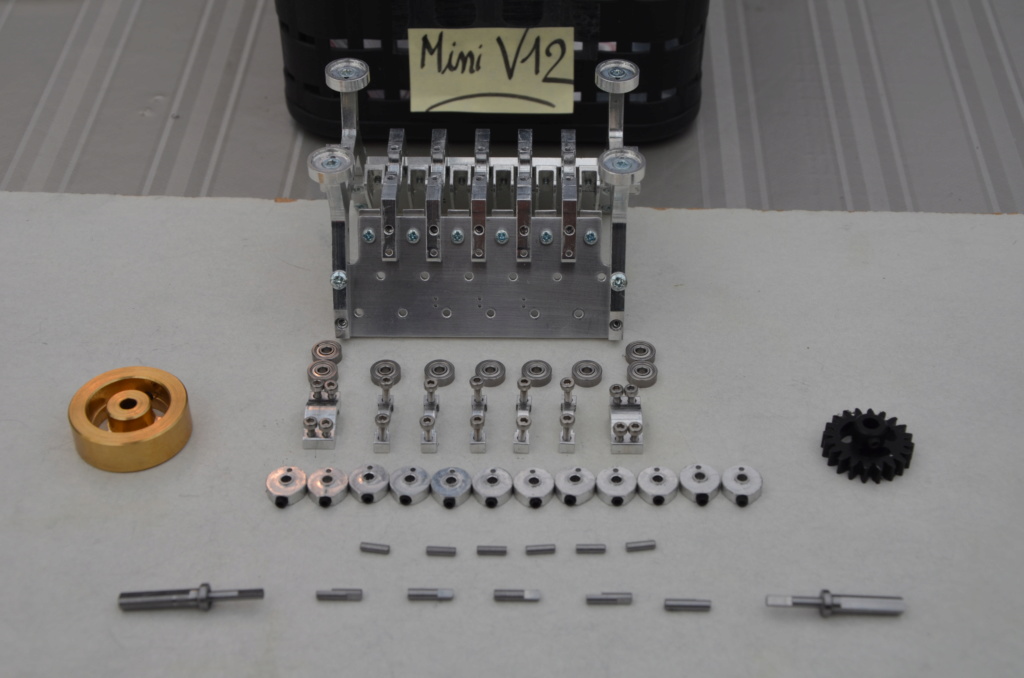

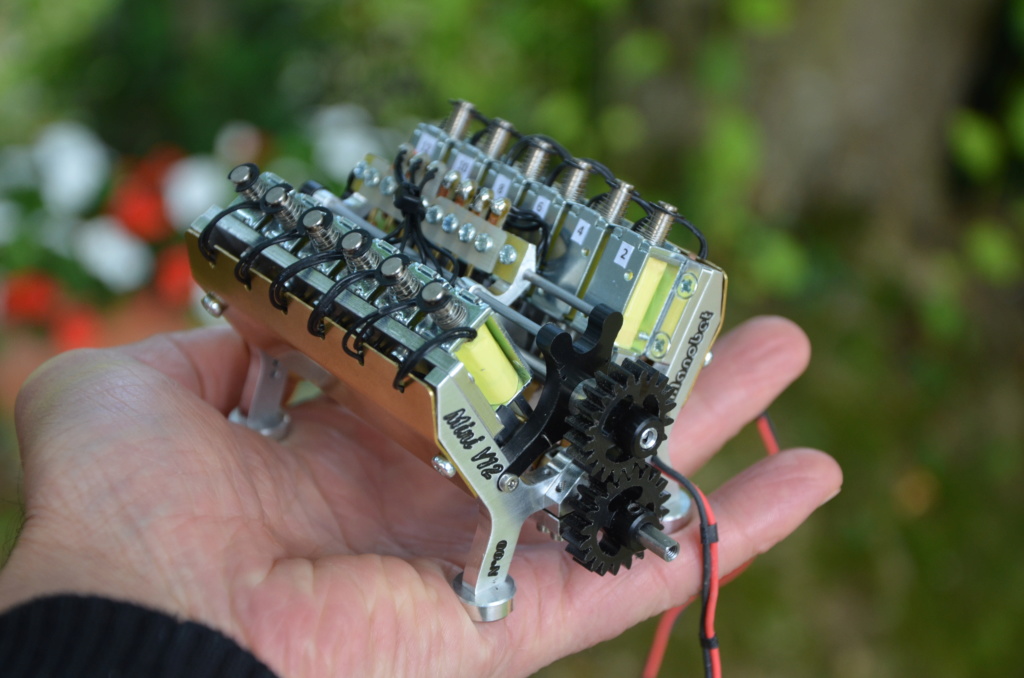

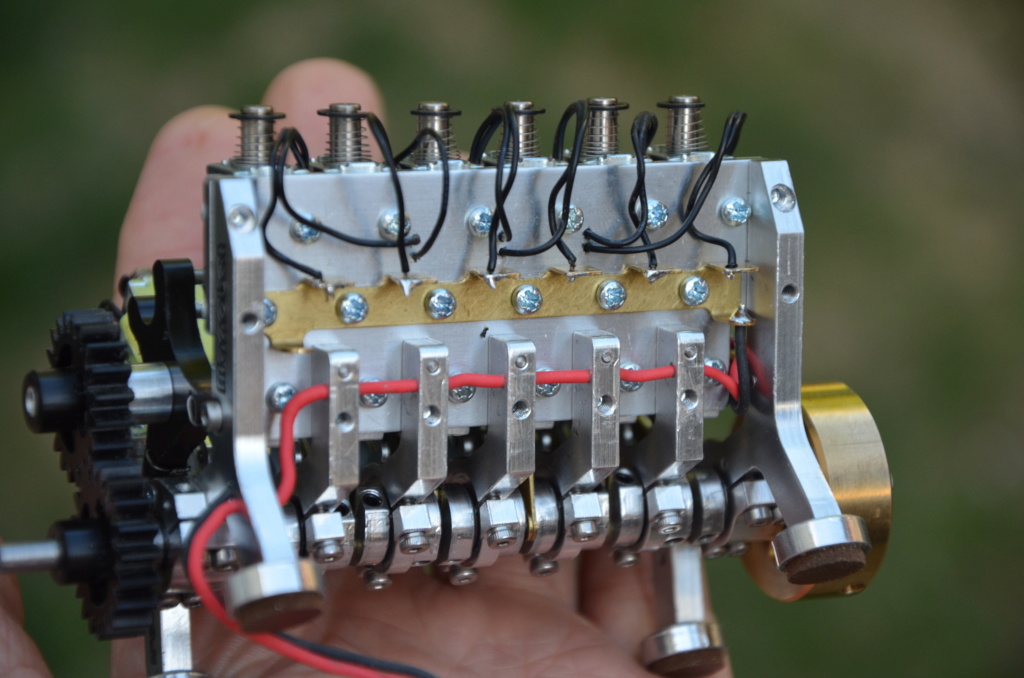

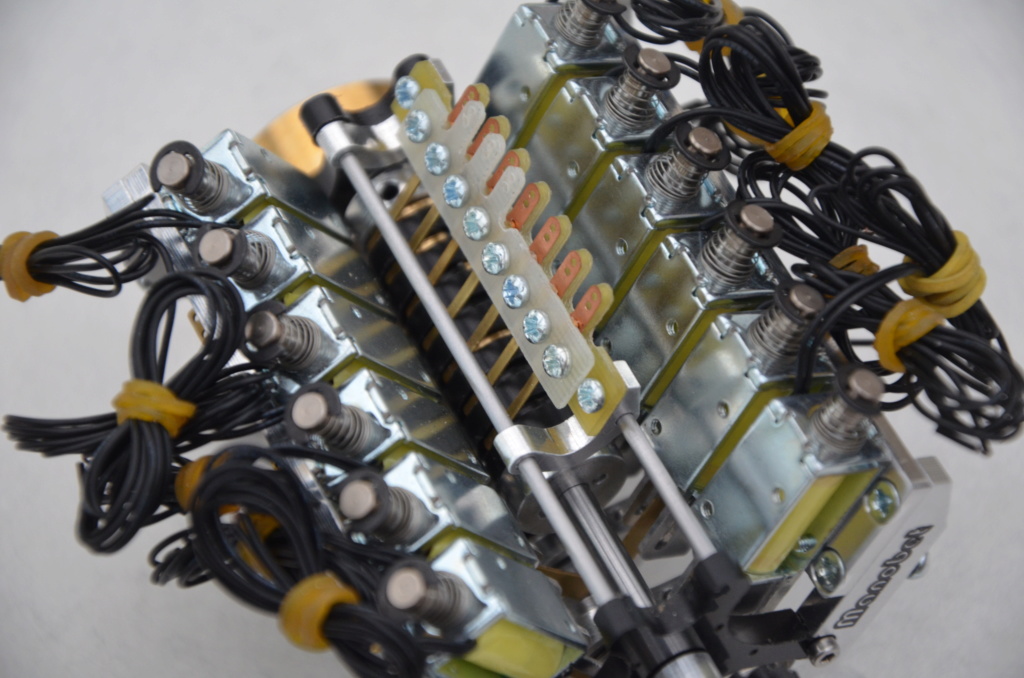

Le plus petit possible : 124mm de long (entre les extrémités de chaque arbre) - 65mm de haut - 67mm de large et 390 grammes.

-12 "cylindres". Des électro-aimants du commerce avec rappel par ressort.
-2 temps, pour changer un peu.

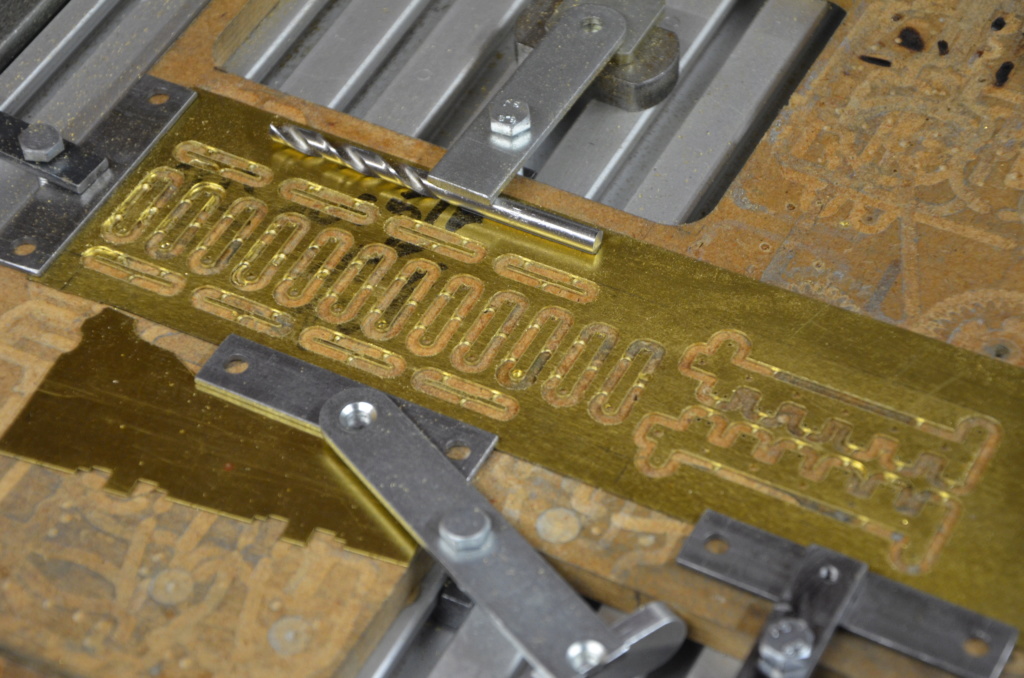

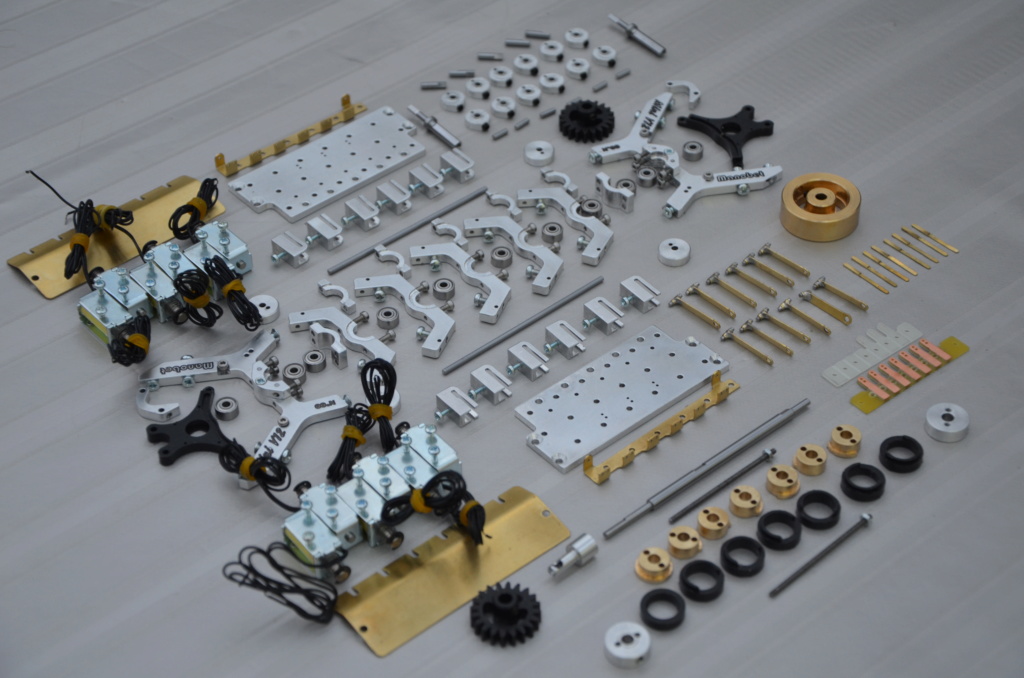

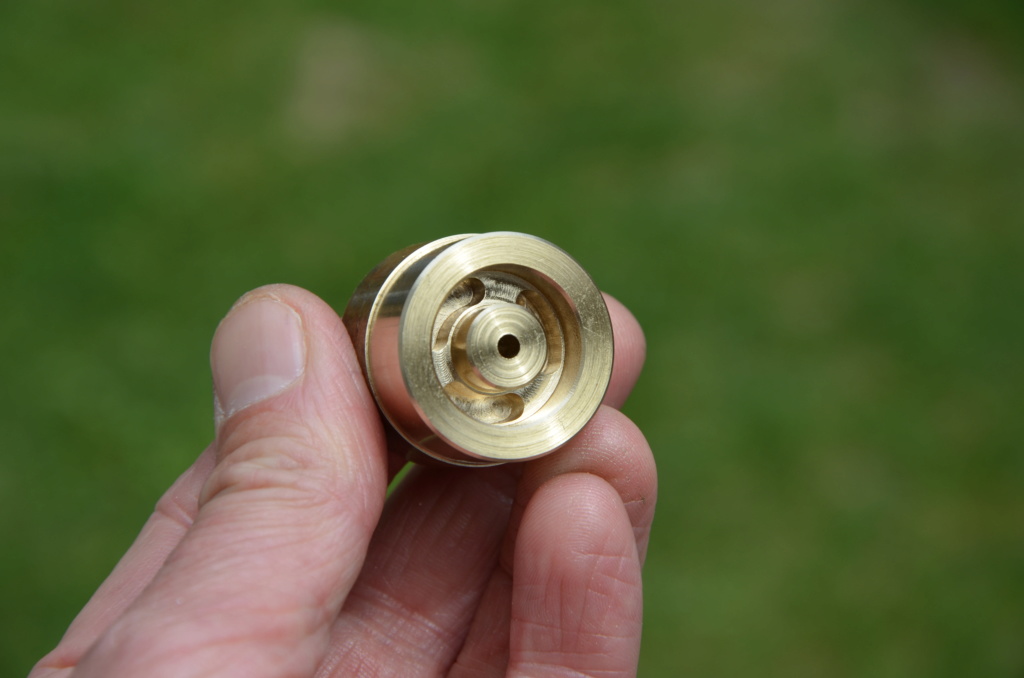

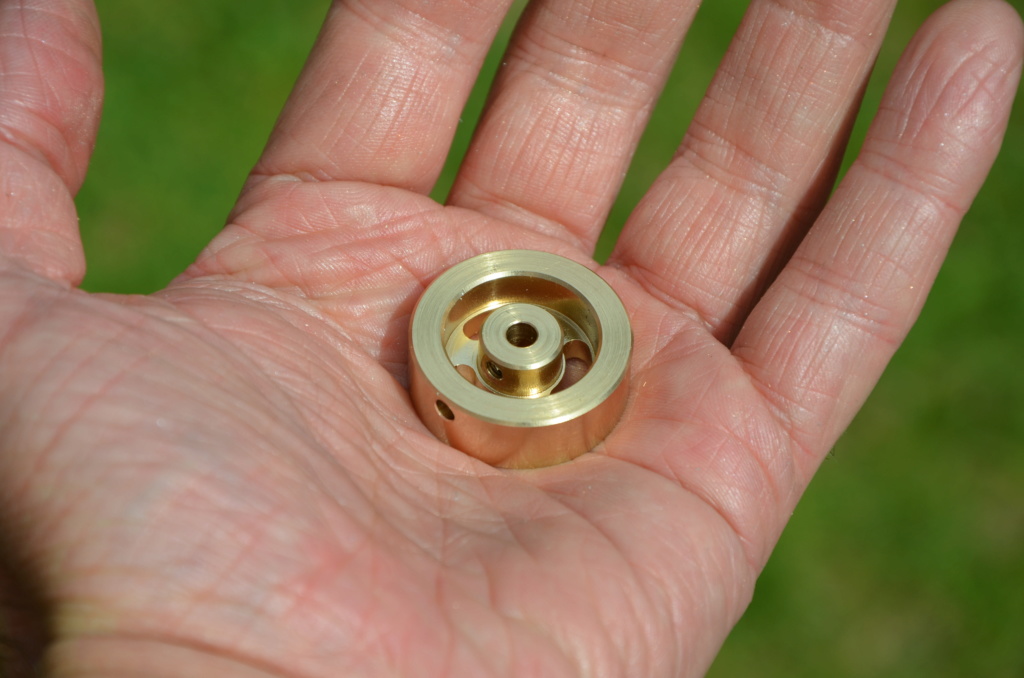

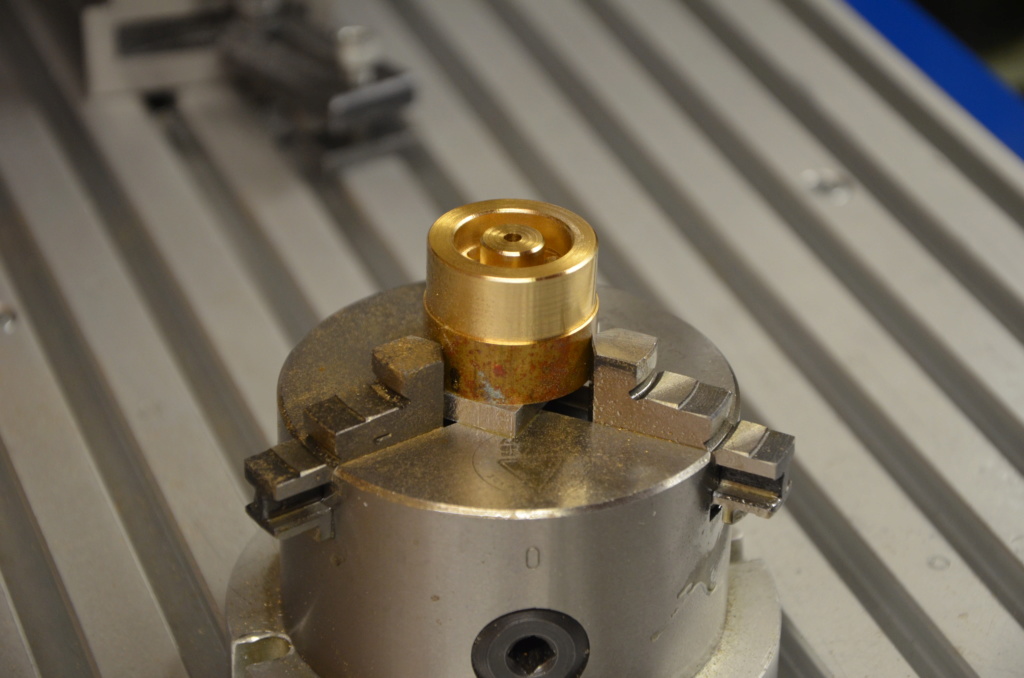

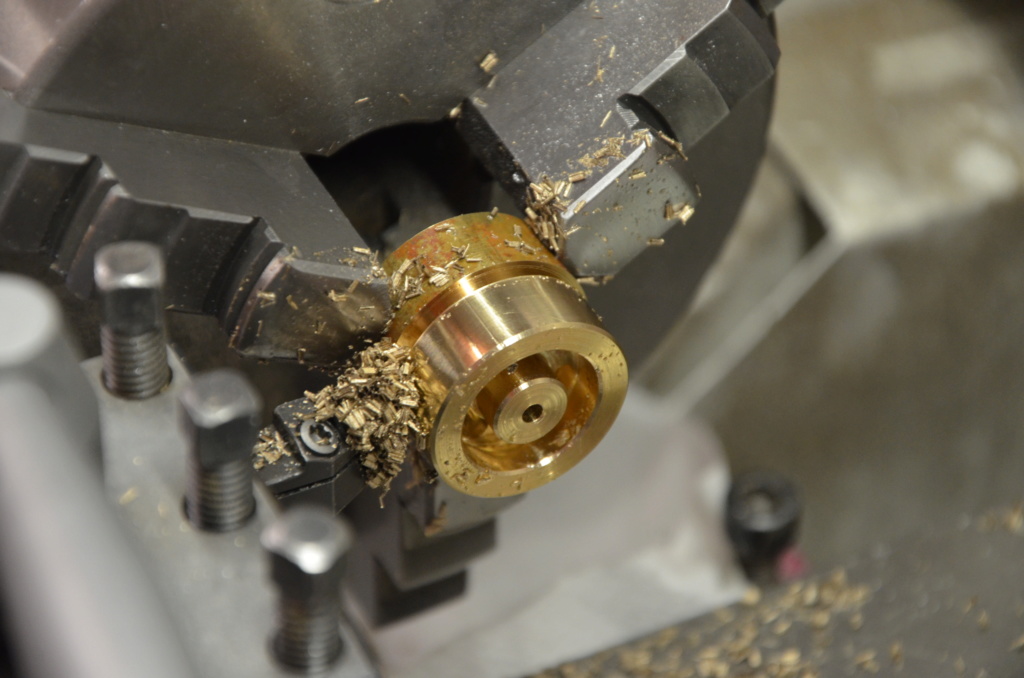

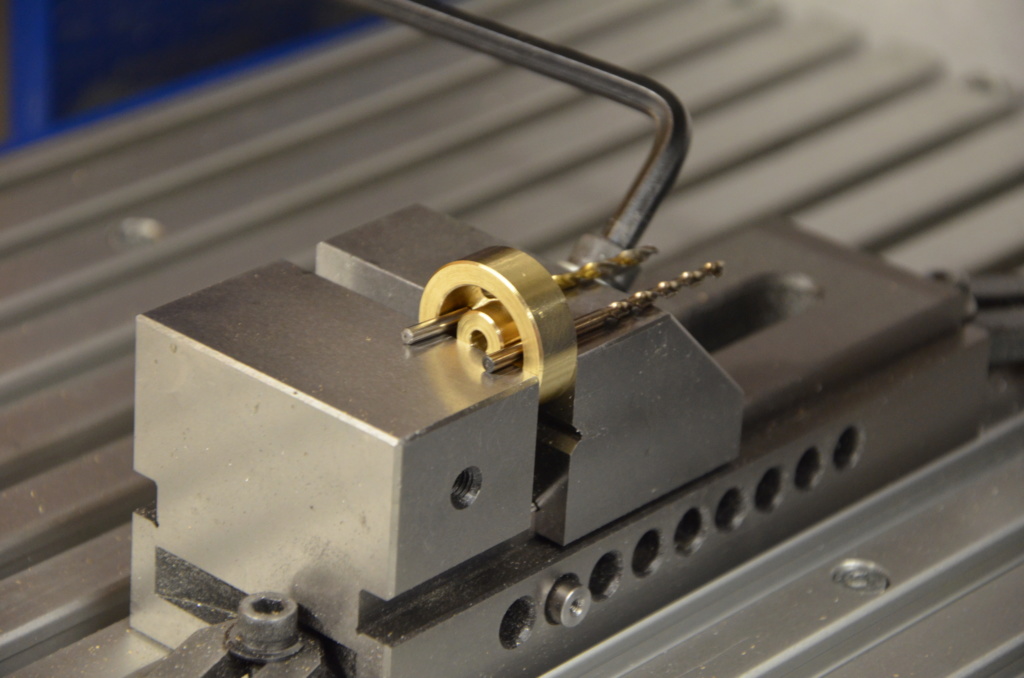

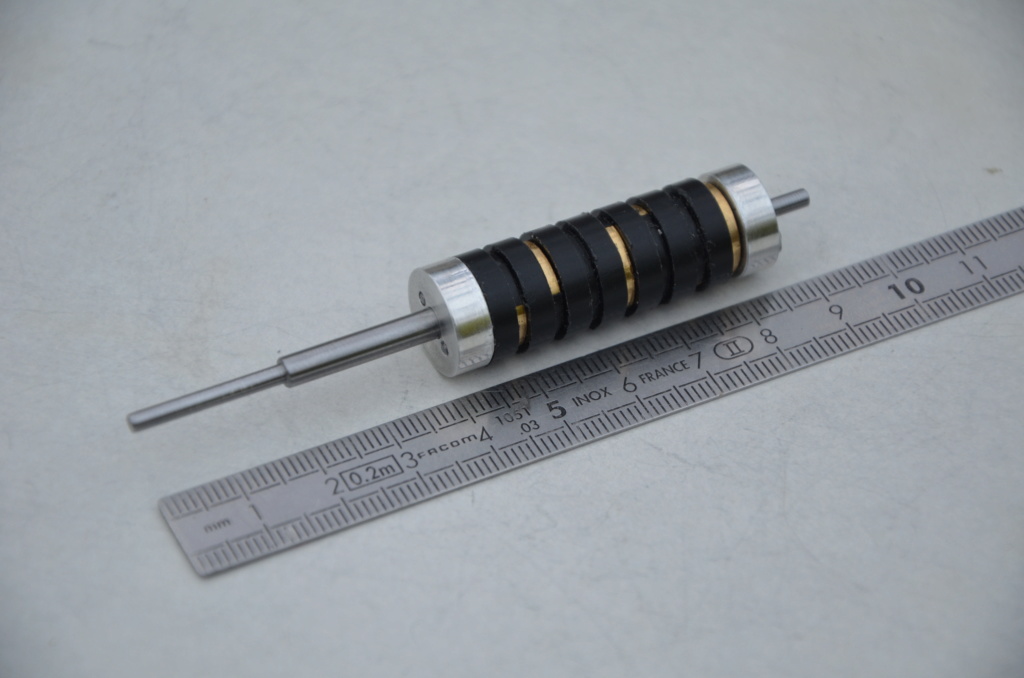

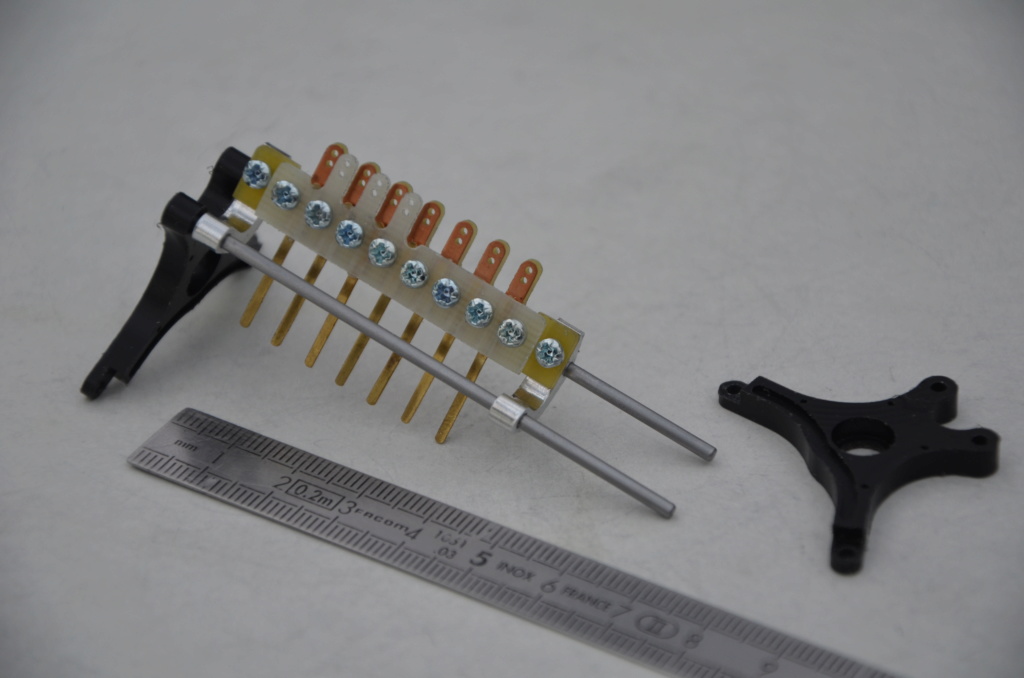

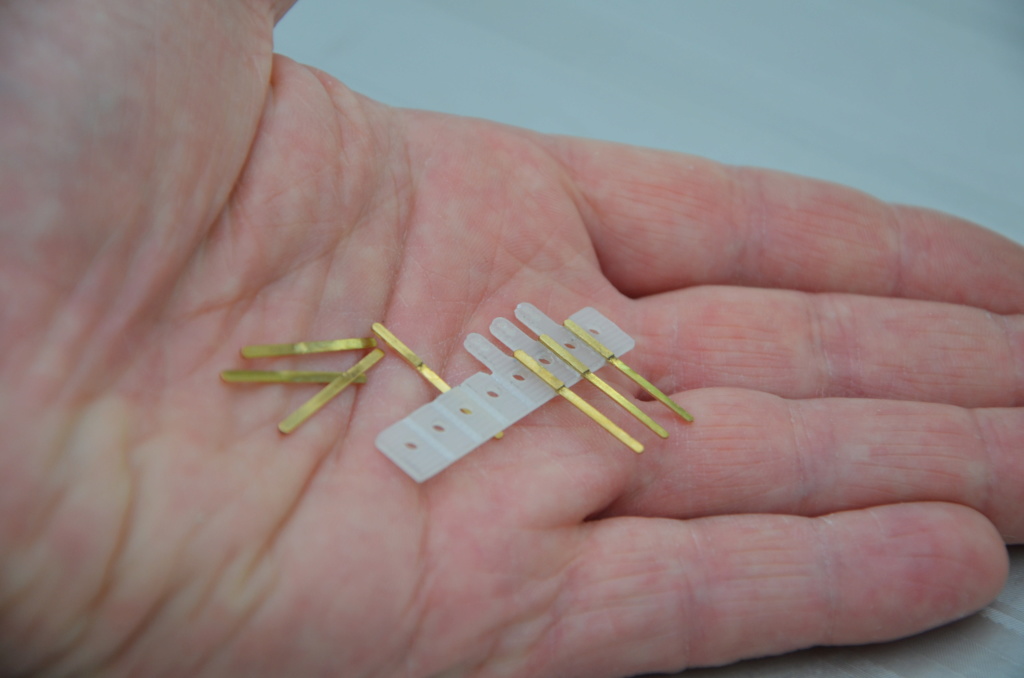

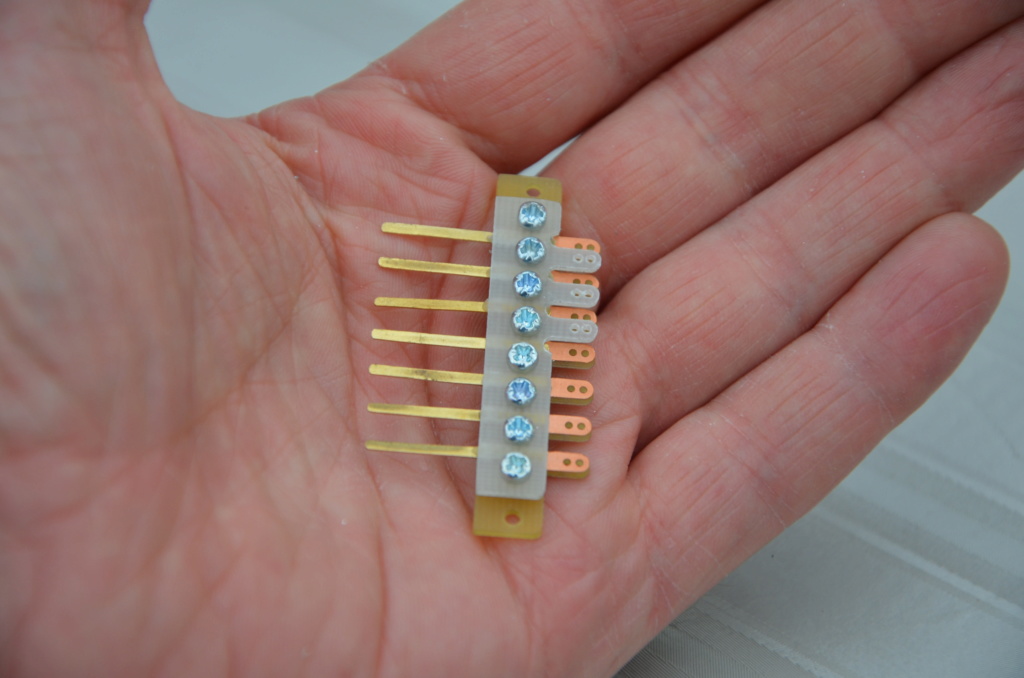

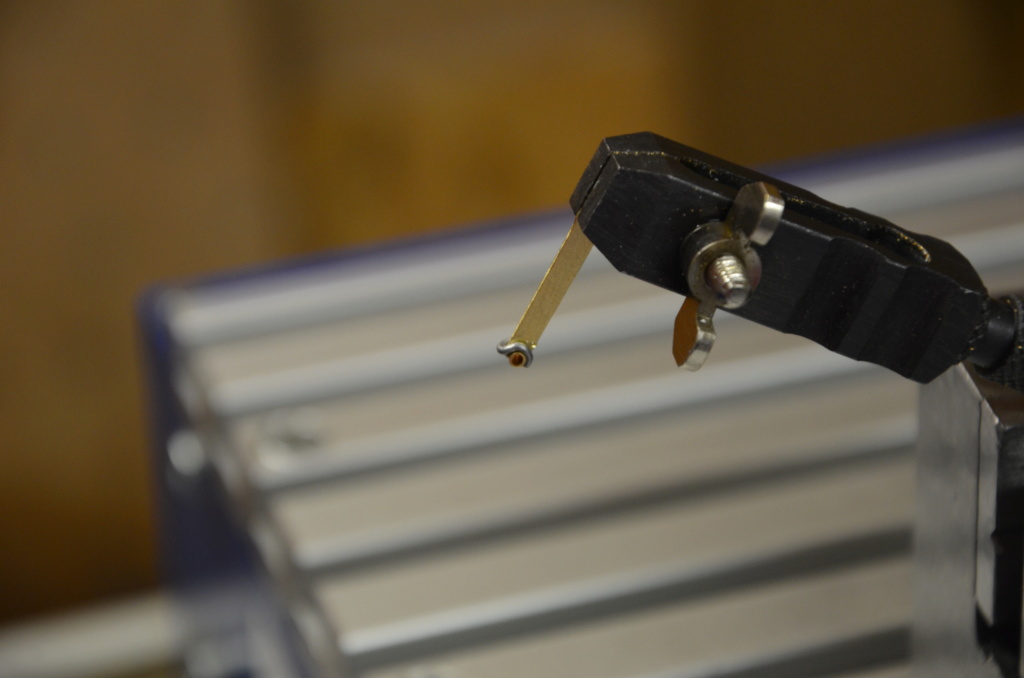

-Distribution par collecteur et balais.
-Environ 15 volts continu.
-Aucun système mécanique de réguation de vitesse, cette fois (au plus simple). La vitesse se contrôle à la tension d'alimentation.

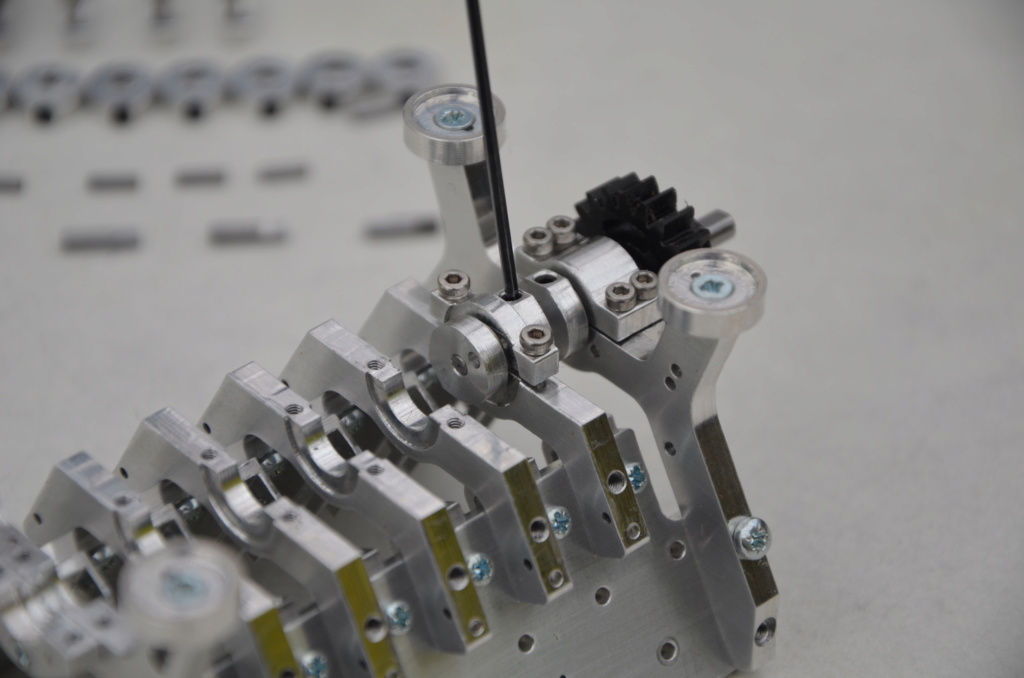

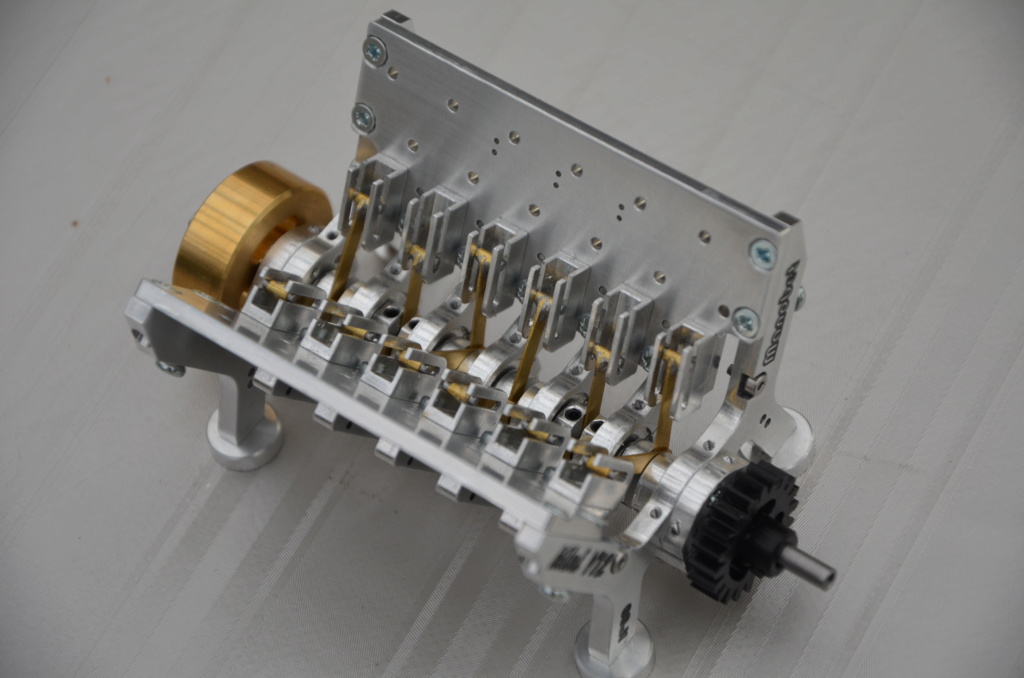

-Bielles poussées, comme sur mon moteur double-étoile. Donc, pas de liaison mécanique entre un plongeur et sa bielle.

Une vidéo bientôt. Je suis en train de la monter.


Avatar du membre

Pif
Messages : 2191
Enregistré le : mer. 2 févr. 2011 19:31
Localisation : Cévennes
Âge : 69

Re: Mini V12 à électro-aimants

Message non lupar Pif » sam. 5 oct. 2019 17:09

:coucou:
jump magique
@ + pif, au plaisir de vous lire
Le flux et le reflux me font marée (Devos)

Avatar du membre

Mr-Phil
Messages : 92
Enregistré le : lun. 13 févr. 2012 20:53
Localisation : Lozère
Âge : 48

Re: Mini V12 à électro-aimants

Message non lupar Mr-Phil » dim. 6 oct. 2019 08:55

Très impressionnant, comme dit Pif, magnifique :bravo

Avatar du membre

Auteur du sujet
Hagar
Messages : 24
Enregistré le : sam. 16 mars 2019 16:02
Localisation : Près de Caen
Âge : 49

Re: Mini V12 à électro-aimants

Message non lupar Hagar » dim. 6 oct. 2019 10:56

Merci.

Voici la petite vidéo :
https://www.youtube.com/watch?v=DpCYMqMtI6A

Avatar du membre

minimotoriste
Messages : 1911
Enregistré le : mer. 6 juin 2012 03:54
Localisation : 82 castelsarrasin
Âge : 68

Re: Mini V12 à électro-aimants

Message non lupar minimotoriste » dim. 6 oct. 2019 11:04

Bonjour Hagar et tout le monde
Hagar a écrit :Le plus petit possible

Très beau défi :bravo ,quelle patience pour faire toutes ses pièces toptop ,tu m as donné envie de faire un moteur de ce principe (j ai fais le plus facile acheter les électro-aimants :roll:) je trouve tes électro-aimants très petits tu peux donner les dimensions :)
A bientot pour la vidéo .@+++.Henry.

Avatar du membre

Auteur du sujet
Hagar
Messages : 24
Enregistré le : sam. 16 mars 2019 16:02
Localisation : Près de Caen
Âge : 49

Re: Mini V12 à électro-aimants

Message non lupar Hagar » dim. 6 oct. 2019 13:33

Je t'encourage à le faire. C'est la façon la plus simple de se fabriquer un vrai moteur multi-cylindres fonctionnel et propre, sans huile qui dégouline sur le buffet en merisier. Et le principe n'est vraiment pas compliqué. Il faut juste bien comprendre le cycle d'un vrai moteur et d'adapter le nombre de cylindres avec l'angle du V, celui des manetons du vilebrequin et le déphasage entre les pistes du collecteur. Une petite étude avant et c'est parti.

Pour les électro-aimants, voici les dimensions de la carcasse : 10x11x21mm
La course : 4mm seulement, donc, très petit vilebrequin.
Référence notée sur la carcasse : SH-04215-015 - DC12V 1523

Mais on n'est pas obligé d'avoir une tige d'électro-aimant qui accompagne le maneton jusqu'au bout de sa révolution. Il faut juste qu'elle dépasse un peu la mi-course de la bielle pour profiter du plus grand bras de levier qu'on a à cet endroit. C'est pourquoi, sur mon mini V12, il n'y a pas de liaison mécanique entre les tiges et les bielles : je peux faire un vilo un peu plus grand que les 4mm de course. Ce doit être 6mm, ici. ;-)

Le lien ebay pour acheter les mêmes électro-aimants :
https://www.ebay.fr/itm/DC-12V-Push-Pul ... 1438.l2649

Pas cher mais il ne faut pas être trop pressé de les recevoir. Ils viennent de Chine en char à boeufs. :lol:

Avatar du membre

minimotoriste
Messages : 1911
Enregistré le : mer. 6 juin 2012 03:54
Localisation : 82 castelsarrasin
Âge : 68

Re: Mini V12 à électro-aimants

Message non lupar minimotoriste » dim. 6 oct. 2019 19:11

Re :coucou:
Ton moteur me "chatouille " de plus en plus jump :clin:
Hagar a écrit : il n'y a pas de liaison mécanique entre les tiges et les bielles

Cela ne fait pas trop de cliquetis???
En regardant la video j ai bien pigé le fonctionnent avec le ressort de rappel a l extérieur TOP
Hagar a écrit :pour acheter les mêmes électro-aimants :

Avec tes photos et tes descriptions j ai trouvé les mêmes chez "ali" à 0,90€ ,alors j ai commandé raslebol :lol:
Bonne soirée .@+++.Henry.

Avatar du membre

darc
Messages : 12
Enregistré le : ven. 24 févr. 2017 21:41

Re: Mini V12 à électro-aimants

Message non lupar darc » dim. 6 oct. 2019 20:55

:bravo :bravo
Nice Work !!!

Avatar du membre

minimotoriste
Messages : 1911
Enregistré le : mer. 6 juin 2012 03:54
Localisation : 82 castelsarrasin
Âge : 68

Re: Mini V12 à électro-aimants

Message non lupar minimotoriste » mer. 9 oct. 2019 11:09

Bonjour " Hagar " et tout le monde
J ai re.re.re..........visionné ta vidéo ;-) un truc qui n a rien a voir avec le moteur :aie: sur ton alim tu mets la fiche - à la"terre" je ne comprends pas??

Bonne journée .@+++.Henry.

Avatar du membre

vincbai
Messages : 110
Enregistré le : sam. 14 déc. 2013 11:12
Localisation : 01010101 sur Vienne

Re: Mini V12 à électro-aimants

Message non lupar vincbai » mer. 9 oct. 2019 13:06

Bonjour tous toutes,

Il y a un strap entre le "0" et le "GND", donc pareil ;-)
sans le strap c'est peut être une alim symétrique

Vincent
Tout le monde savait que c'était impossible.
Il est venu un imbécile qui ne le savait pas et qui l'a fait.
Marcel Pagnol

Avatar du membre

Auteur du sujet
Hagar
Messages : 24
Enregistré le : sam. 16 mars 2019 16:02
Localisation : Près de Caen
Âge : 49

Re: Mini V12 à électro-aimants

Message non lupar Hagar » jeu. 10 oct. 2019 00:24

Mon alim chinoise m'a été livrée comme ça. Elle monte bien à 30VDC dans cette config, comme prévu. Tant que ça marche, je laisse comme ça.
C'est Chinois : si j'y touche, peut-être que ça va faire barbecue. On n'est jamais trop prudent. ;-)
Evidemment, ce n'est pas de la qualité germano-suisse, mais pour le prix et les services rendus, cette alim vaut le coup.

Il y a sûrement des créateurs de moteurs Stirling, dans ce forum. Peut-être mon prochain projet...
Je vais fouiller un peu pour piquer des idées et dire ensuite que c'est les miennes :lol:

Avatar du membre

minimotoriste
Messages : 1911
Enregistré le : mer. 6 juin 2012 03:54
Localisation : 82 castelsarrasin
Âge : 68

Re: Mini V12 à électro-aimants

Message non lupar minimotoriste » jeu. 10 oct. 2019 08:20

Bonjour "Hagar" et tout le monde
Hagar a écrit : Tant que ça marche, je laisse comme ça.

Comme je te comprends ;-) ,j ai une alim similaire et la borne ou tu branche le "moins" sur la mienne il n y a rien d autre que la masse qui correspond a la prise de terre de la fiche d alimentation (220 V) Fin :hs:
Hagar a écrit :des créateurs de moteurs Stirling

Oui oui j en connais mdr mdr
Bonne journée .@+++.Henry.

Avatar du membre

berola
Messages : 1418
Enregistré le : ven. 28 mai 2010 20:46
Site Internet
Localisation : Ardèche/Drôme
Contact :

Re: Mini V12 à électro-aimants

Message non lupar berola » jeu. 10 oct. 2019 08:56

Bonjour
Ce genre d'alimentation est destinée a alimenter des montages électroniques comportant des composants sensibles comme les MOS ou les FET ou IGBT Il est important des les relier a une bonne masse pour éliminer les charges électrostatiques parfois destructrices .
Donc ce sont des alimentations ou le moins est relié a la masse tout simplement .
Pour des montages simplement électriques elle peut être débranchée sans problème .
@+
CAV 430
"je ne me lasse pas d'être utile , c'est ma nature" Leonard de Vinci

Avatar du membre

vaperigord
Messages : 106
Enregistré le : jeu. 20 déc. 2018 22:40

Re: Mini V12 à électro-aimants

Message non lupar vaperigord » jeu. 10 oct. 2019 22:50

:coucou:
:bravo voila au moins un moteur qui ne pollue pas :lol:

Avatar du membre

Zéphyrin
Messages : 2549
Enregistré le : sam. 3 sept. 2011 20:25
Localisation : Essonne
Âge : 72
Contact :

Re: Mini V12 à électro-aimants

Message non lupar Zéphyrin » ven. 11 oct. 2019 18:08

C'est vrai que ça laisse les mains propres...je viens d'usiner de la fonte !
mais tu mets bien quand même une petite goutte d'huile ?
