Ecrasement du tube de chauffe

[EricB]

Bonjour,

J'ai récemment construit une chaudière horizontale a tube central en suivant les conseils donnés sur le forum, et avec l'aide précieuse de Jacques et son site http://www.vapeuretmodelesavapeur.com/

Tout s'est très bien passé jusqu'à aujourd'hui quand j'ai essayé le test hydraulique. Et la patatra... mon tube de chauffe s'est complètement écrasé

La bonne nouvelle c'est que même comme ça la chaudière est restée étanche. La mauvaise nouvelle c'est que ma chaudière ne va pas fonctionner de sitôt.

Est ce que ce genre de souci vous est déjà arrivé ? Ça se rattrape ?

Merci d'avance.

[Malevthi]

Bonjour,

Je suis assez surpris car j'ai tendance à mettre mes chaudières à rude épreuve et ça ne m'est jamais arrivé.
À quelle pression a-t'elle lâché ?
Je ne vois pas de tubes d'eau dans ce tube écrasé. Me trompe-je ?
Après brasage le cuivre de la chaudière est à l'état recuit, donc mou. Il peut être judicieux de tester par paliers, c'est à dire mettre en pression, relâcher, augmenter la pression, relâcher ... jusqu'à la pression recherchée. Le cuivre va durcir et il y aura moins ce risque d'écrasement.
Tu vas être obligé d'enlever un des fonds et le tube aplati et recommencer cette étape

[EricB]

En effet pas de tube d'eau sur cette chaudière, c'est peut être ça le problème...
Pour la pression je ne sais pas exactement, c'était sensé être un test préliminaire avec un spray de jardin en attendant d'avoir fait un raccord d'adaptation pour mon mano. Donc soit mon spray est vraiment costaud, soit j'ai fait une grosse erreur de conception !

[Malevthi]

Oui, l'erreur principale est l'absence de tubes d'eau. Même sans ce problème, le rendement aurait été médiocre. Ce sera l'occasion d'améliorer

[berola]

Pour la pression je ne sais pas exactement

C'est bien là le problème car pour écraser un tube de cette façon il a fallu une pression importante .
Lors d'un essai hydraulique avec de l'eau , on peut atteindre facilement des pressions élevées de plusieurs dizaines de bars .
Il m'est arrivé de dépasser une trentaine de bars sur des chaudières , inox de préférence .

[jacques987]

Bonsoir,

l'erreur principale est l'absence de tubes d'eau

Si c'était le cas, il n'existerait aucun modèle à tube de chauffe central, conception chérie des modélistes d'Outre-Manche. Et 2 de mes modèles n'auraient pas vu le jour.
J'ai échangé avec Eric et ne comprends pas. Ou alors des tests trop poussés ou non maîtrisés ... pour une petite chaudière dont les épaisseurs ne dépassent pas le mm.
Pas de panique Eric, le prochain essai sera le bon.

[minimotoriste]

Bonjour tout le monde

des tests trop poussés ou non maîtrisés

L enveloppe extérieure et les fonds ont l air d être intact !!! pression trop importante ?

avec un spray de jardin

Jen doute fortement ,Je penserai plutôt pour un mauvais remplissage de la chaudière (avec des poches d air)
Je pense que cela va etre tres difficile a reprendre si c est brasée a l argent
Bonne journée .@+++.Henry.

[Zéphyrin]

Je suis étonné par ces images, j'ai fait des petites chaudières pour mes locos style "cracker" sans tubes d'eau transversaux dans le foyer (qui ne servent pas forcément à grand chose) et les tests de pression hydraulique se sont bien passés...

la pression de test doit être mesurée, c'est le but du test !!!
d'après mes essais je ne dépasserais pas 8 bar avec ce genre de chaudière, si ce n'est pas le foyer, c'est les fonds qui se déforment au delà.
ces pulvérisateurs à pompe manuelle sont très efficaces, envoyer un grand coup de pompe dans une petite chaudière pleine d'eau, j'imagine que la pression atteint les 10-12 bar. La déformation était attendue.
on peut remplir en marche une chaudière sous pression de 4 bar avec un petit pulvérisateur, Regner commercialise un dispositif de ce genre...
Le tube de foyer n'était déjà plus un vrai tube, mais aplati, courbé, bosselé ou sous contrainte mécanique ? donc sa résistance gravement diminué.
par ailleurs, il me semble que le tube central est un peu grand pour le diamètre de la chaudière.
Mais c'est dommage pour cette belle chaudière, seule l'expérience fait progresser !
Attention lors de la re-brasure, de ne pas faire fondre les viroles laitons...

[paterson]

Salut Eric,
Tout d'abord, je te conseille de faire des essais de pression TOUJOURS avec un mano de controle.

J'ai eu un pb similaire il y a qques années sur une de nos chaudières (on est 2 à "vaporiser").
Brièvement:
La chaudière a subi une surchauffe en fin d'utilisation, càd très peu d'eau en réserve. Après le plein, mon équipier a remis le brûleur en place, non sans difficulté. Je me suis transformé en proctologue, et j'ai rapidement compris qu'il y avait un gros pb dans le tube de chauffe.

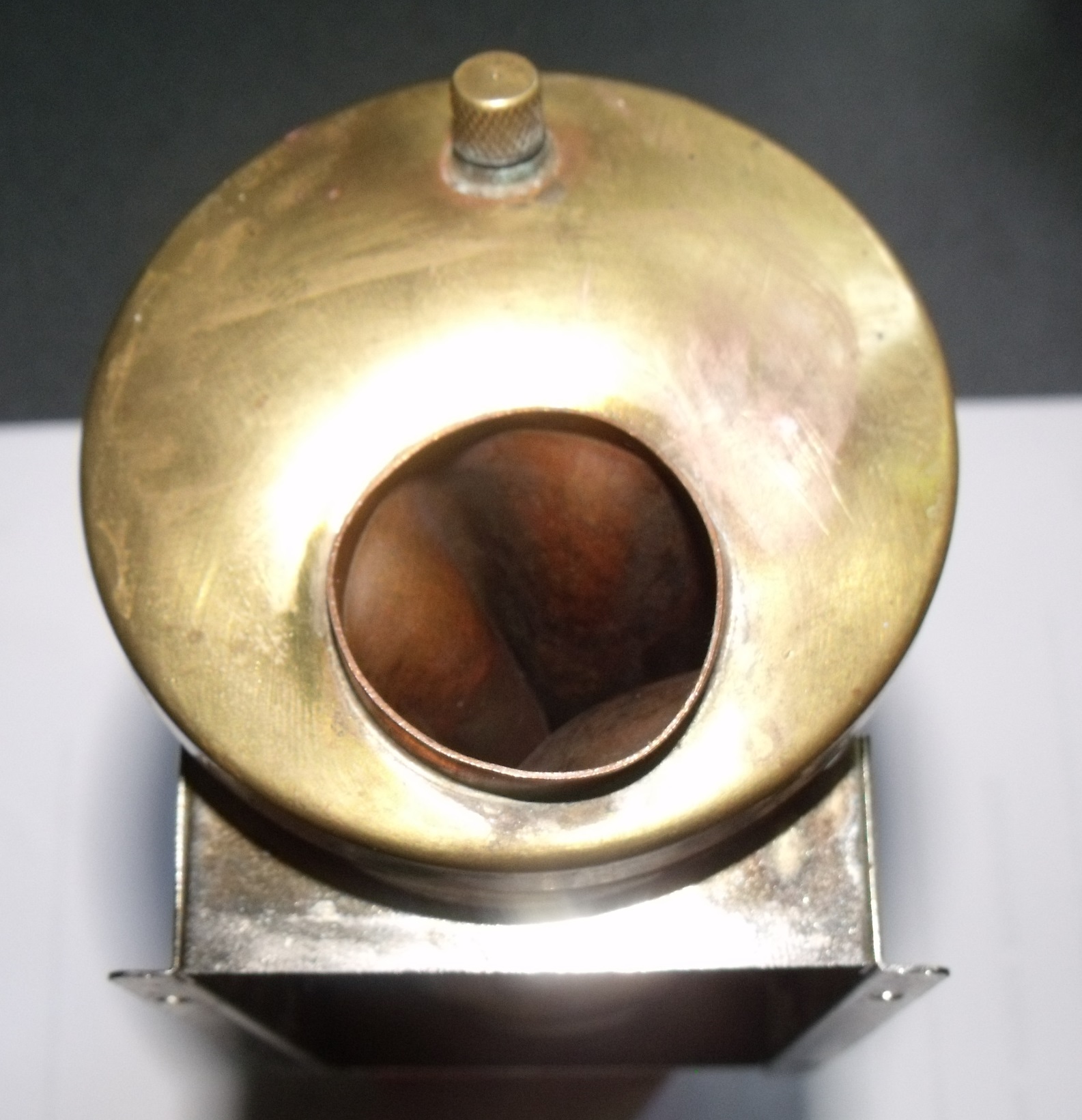

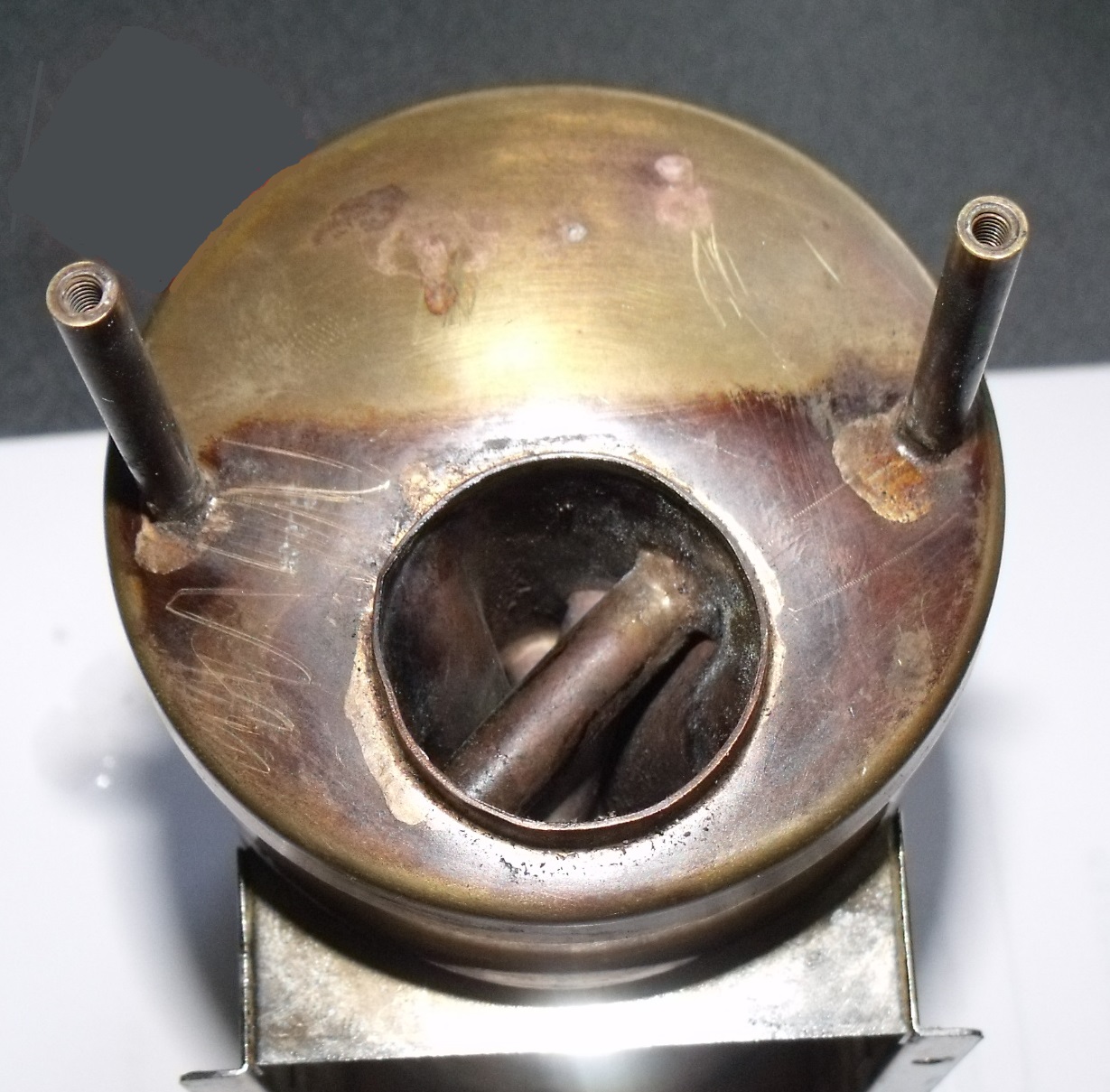

Après dépose de la chaudière, voilà ce que nous avons constaté:

Le brûleur a continué de chauffer, le gros tube et les petits tubes se sont "ramollis" et la pression due au reste d'eau a écrasé le gros tube en 3 lignes génératrices. Maintenant, elle sert de presse-papier.
(Le petit mano a été détruit car brasé à l’étain)

[EricB]

Merci Roger pour les photos (âmes sensibles s'abstenir quand même), et surtout merci à tous pour votre aide.

J'ai essayé de rattraper la chaudière mais comme je m'y attendais ça ne donne rien de satisfaisant.
Du coup je refais une nouvelle chaudière, avec des tubes bouilleurs celle là...

La morale de l'histoire pour moi c'est que la prochaine fois je mettrai un mano, et j'irai tout doux en pression !

[paterson]

Pression d'essai: 1,5 à 2 fois la pression de service. Le métal doit rester "élastique"; si ta chaud se déforme, c'est pas bon.
