Re: chaudiere gros volume

Message non lu par carmillon »

Salut Pascal,
Jolie pièce !
Essai de trouver un appareil à collet-battu de ce genre là Image
Tu évases tes tubes avec ça d’un côté, et une fois en place, un petit coup du poinçon conique de l’autre côté et c’est bon. Le mieux est de recuire le bout des tubes pour faciliter l’évasement.
@+
Christian
Club de Modélisme Naval "Hippocampe" de Cergy
CAV 1607

Avatar du membre
america12mj
Messages : 226
Enregistré le : mar. 19 oct. 2010 13:06

Re: chaudiere gros volume

Message non lu par america12mj »

bonjours Christian, je vais m'en faire un c'est plus simple
bonne semaine

Avatar du membre
america12mj
Messages : 226
Enregistré le : mar. 19 oct. 2010 13:06

Re: chaudiere gros volume

Message non lu par america12mj »

Bon, je me suis bricolé un système de dudgeonage et effectivement cela fonctionne, j'aurais du y penser plus tôt.

mdr mdr TOP

Avatar du membre
america12mj
Messages : 226
Enregistré le : mar. 19 oct. 2010 13:06

Re: chaudiere gros volume

Message non lu par america12mj »

Je viens de recevoir ma céramique, nickel, heureusement j'en avais commandé deux, une a été broyée pendant le transport, merci la poste.. à 9 euros pour 138 mm de diamètre je ne risquais pas grand chose.

Avatar du membre
america12mj
Messages : 226
Enregistré le : mar. 19 oct. 2010 13:06

Re: chaudiere gros volume

Message non lu par america12mj »

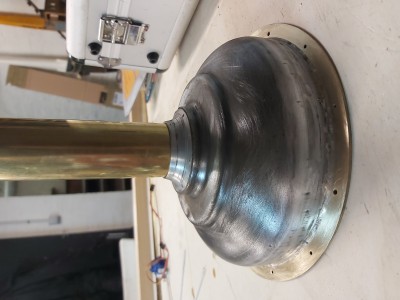

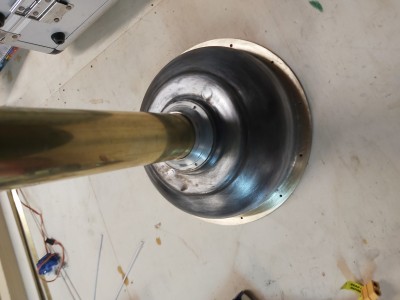

Salut la communauté, petit avancement, le dôme de la chaudière, 170 de diamètre pas facile à trouver, je cherche, ne trouve rien, en ces temps de crise tous les petits artisans repousseur pas dispo et un jour en triturant mes neurones dans l'atelier mon regard se pose sur la bombonne de co2 qui alimente mes aquariums et là eurêka, l'extincteur qui fournit le co2 est pile poil à la dimension recherchée.
Cela tombe bien j'ai le même mais vide dans un coin au cas où, comme quoi il ne faut rien jeter.
Disqueuse, savant calcul et traçage et me voila avec un beau dôme en acier de 3mm d'épaisseur.
Passage au tour pour réduire à 2,5 , confection d'une bague pour le rattrapage du diamètre de sortie.
Une belle collerette qui me servira de fixation sur le corps de la chaudière et voila.
Dans la foulée un tube de 40 comme cheminée qu'il faudra mettre à longueur.

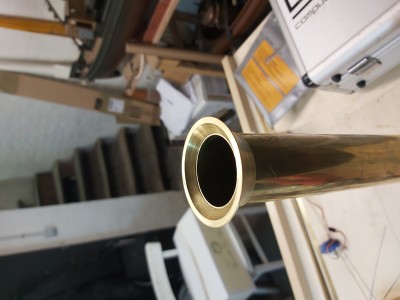

Pour finir, tournage d'une jolie tulipe du haut de cheminée.
Depuis peu j'ai découvert la colle bi-composant JB Weld très résistante et surtout résistante à 180°, rare pour une époxy.
Fichiers joints

Avatar du membre
berola
Messages : 2072
Enregistré le : ven. 28 mai 2010 20:46
Site Internet
Localisation : Ardèche/Drôme
Contact :

Re: chaudiere gros volume

Message non lu par berola »

Bonjour
Depuis peu j'ai découvert la colle bi-composant JB Weld très résistante et surtout résistante à 180°, rare pour une époxy
Les époxy résistent très bien à la chaleur .
Il y a longtemps j'avais réparé une pipe d'échappement (introuvable ) d'un moteur de moto bineuse avec de la poudre métallique époxy.
Au démarrage du moteur la puanteur a duré 10 minutes puis la réparation a durci définitivement.
Le moteur a tourné des heures et des heures depuis sans que la pièce ne bronche .
@+
CAV 430
"je ne me lasse pas d'être utile , c'est ma nature" Leonard de Vinci

Avatar du membre
rhavrane
Messages : 1932
Enregistré le : ven. 11 févr. 2011 19:00
Localisation : Saint-Mandé
Contact :

Re: chaudiere gros volume

Message non lu par rhavrane »

Bonjour Pascal,
Beau travail !
Petite question, ton dôme est-il en inox ? Sinon, comment le protéger de la rouille ?
Raphaël
La vapeur oui, et avec son ...
Mes vidéos: http://www.youtube.com/user/rhavrane
Membre du MYCP : http://mycparis.fr/

Avatar du membre
america12mj
Messages : 226
Enregistré le : mar. 19 oct. 2010 13:06

Re: chaudiere gros volume

Message non lu par america12mj »

Bonsoir, je vais lui faire un traitement galva plus peinture haute température a l’intérieur.

Avatar du membre
scyllias91
Messages : 881
Enregistré le : jeu. 2 févr. 2012 19:25
Localisation : bagnolet

Re: chaudiere gros volume

Message non lu par scyllias91 »

Bravo pour la récup, tu aurais peut-être pu trouver au rayon casserole un dôme adapté 😉.
Bon courage pour le brasage💪

Avatar du membre
Malevthi
Administrateur du site
Messages : 4720
Enregistré le : ven. 28 mai 2010 21:13
Localisation : Digne les Bains (04)

Re: chaudiere gros volume

Message non lu par Malevthi »

:coucou:
J'aime bien l'utilisation de récup TOP :bravo
Le vrai trésor, c'est de transmettre ses connaissances (pas les virus !)

Avatar du membre
america12mj
Messages : 226
Enregistré le : mar. 19 oct. 2010 13:06

Re: chaudiere gros volume

Message non lu par america12mj »

scyllias91 a écrit :
sam. 1 mai 2021 23:10
Bravo pour la récup, tu aurais peut-être pu trouver au rayon casserole un dôme adapté 😉.
J'ai écumé les rayons des supermarchés avec un mètre en main. Ils ont du me prendre pour un fada🤣🤣🤣🤣

Avatar du membre
scyllias91
Messages : 881
Enregistré le : jeu. 2 févr. 2012 19:25
Localisation : bagnolet

Re: chaudiere gros volume

Message non lu par scyllias91 »

J ai des amis qui ont écumés les supermarchés une camera à la main pour voir si elle rentrait dans une cocote minute il voulait en faire un caisson de prise de vue sous marine :mrgreen: C'était au bon vieux temps du super 8. jump

Avatar du membre
america12mj
Messages : 226
Enregistré le : mar. 19 oct. 2010 13:06

Re: chaudiere gros volume

Message non lu par america12mj »

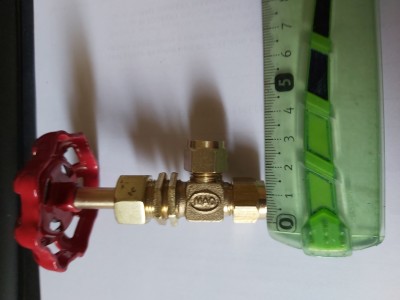

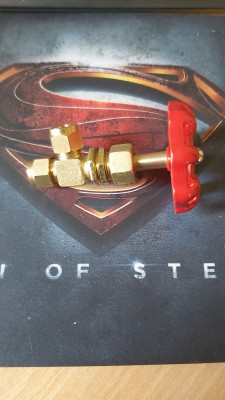

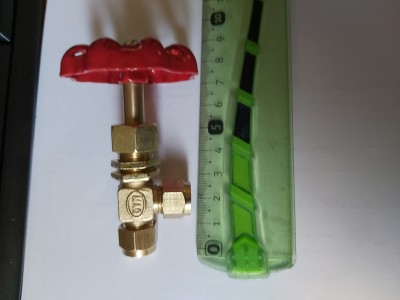

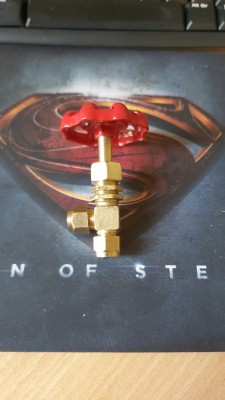

Les robinets venus du soleil levant sont arrivés.
Ils sont conforme au descriptif.
Ils sont a la base destines a la climatisation.
Fermeture par aiguille, deux joints d,étanchéité.
La conectique pour du tube m6 est a collet battu.
Je vais modifier tout cela pour des raccords plus conventionnel.
Le prix 2.05 euros
Bon le volant est par contre trop gros je vais lui faire un lifting.
Evidement ce genre de robinet est adapté a des grosses chaudieres.
Fichiers joints

Avatar du membre
Malevthi
Administrateur du site
Messages : 4720
Enregistré le : ven. 28 mai 2010 21:13
Localisation : Digne les Bains (04)

Re: chaudiere gros volume

Message non lu par Malevthi »

Pour une grosse chaudière en effet, mais joli robinet vraiment pas cher.
Sur quel site ? Un lien ?
Le vrai trésor, c'est de transmettre ses connaissances (pas les virus !)

Avatar du membre
america12mj
Messages : 226
Enregistré le : mar. 19 oct. 2010 13:06

Re: chaudiere gros volume

Message non lu par america12mj »

Bonjours
Sur ali
€ 2,09 2%OFF | Flare Tube OD 6mm Brass Angle Needle Valve For Kitchen Diesel Stove Methanol oil 143 PSI
https://a.aliexpress.com/_ufKVsX
