Mais moi aussi Jean-Claude; les dessins représentent MAL ma réponse. Ce que j'ai dessiné (mal) représente la génératrice de la virole, vue en coupe. Et pour placer les fonds, bombés ou pas, il faut choisir une option, 1 ou 2 selon le rivetage de la génératrice.
Voici des dessins plus explicites:

le cylindre (bleu) est solidement serré dans l'étau. Il sert à maintenir les rivets en place. Riveter. Ne pas oublier AVANT de nettoyer les joints de brasure. Fluxer. Mettre des paillons de brasure à l'intérieur et chauffer à l'extérieur, ou selon votre habitude

P....urée ! c'est plus facile à faire qu'à expliquer

[gégé89]

roger,comment procèdes tu pour les 2 plis aussi rapproché

[gerard62113]

bonjour à tous

Je suis ce sujet de loin est si ça peut aider j'ai trouvé cette image

[berola]

P....urée ! c'est plus facile à faire qu'à expliquer

[paterson]

bonjour à tous

OK pour le couvre joint; mais la position des tuyaux dans la chaudière est NULLE

Gégé, je prépare une explication, mais venant de toi, l questiona m'étonne
Pour te mettre sur la voie, ça nécessite un outillage qui découle du mandrin interne précédent

[gégé89]

je prépare une explication, mais venant de toi, l questiona m'étonne

oui je connais c'est un soyage ,pour le realiser il faudrait usiner une matrice et poinçon en Z

[paterson]

BINGO !! je n'ai plus rien à dire.

[Zéphyrin]

Il faut un truc comme ça avec 2 barres d'acier :

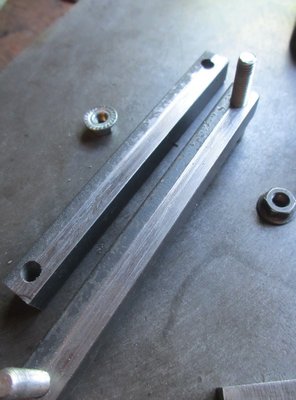

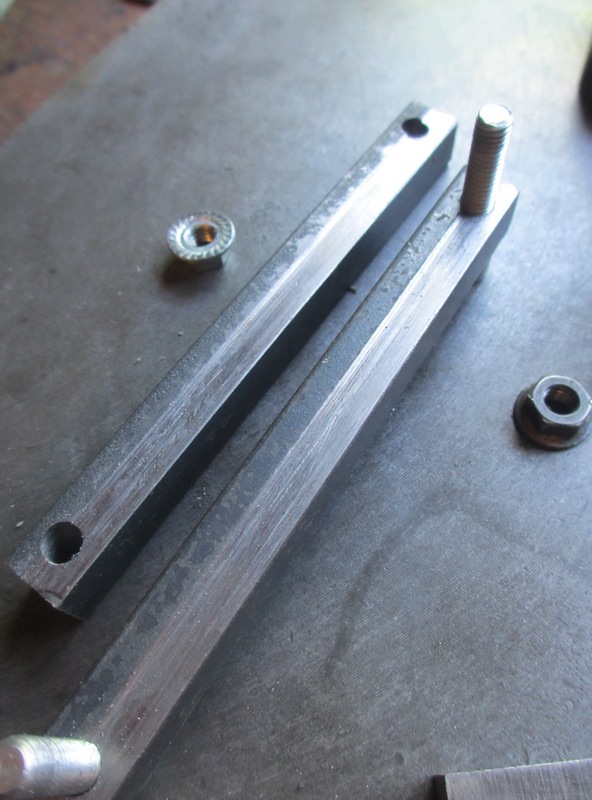

matrice pour pliage de recouvrement

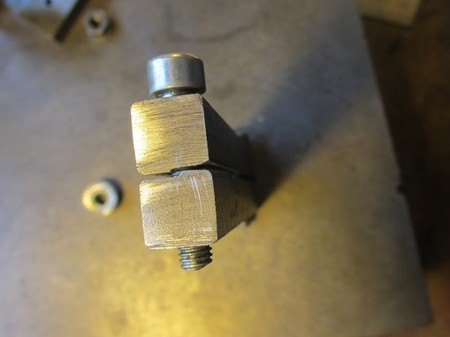

section matrice

Pour faire ça, dans du cuivre 0.5 mm.

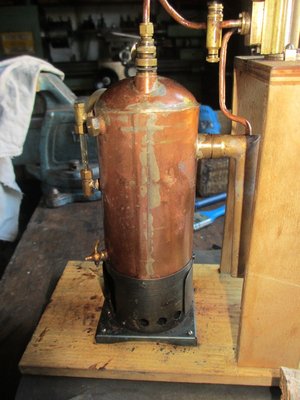

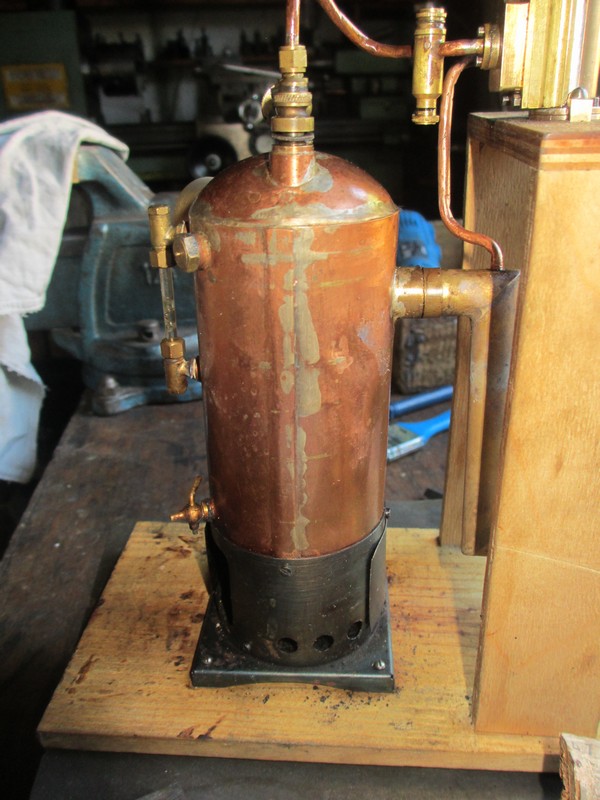

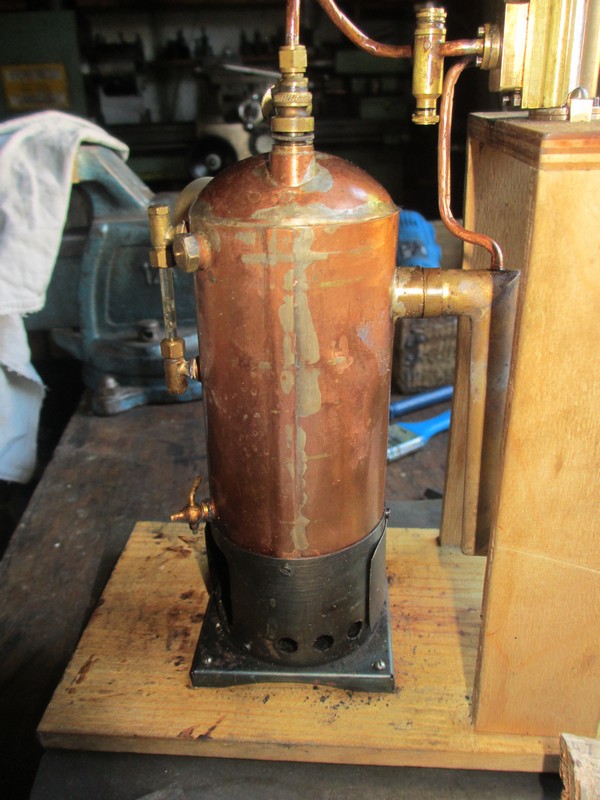

chaudière pour giffard

les vis de la matrice ne servent qu'a tenir la tôle, il faut serrer à l'étau pour faire le pliage pour le recouvrement.
ce n'est faisable qu'avec de la tôle mince bien sûr.
le cuivre mince recuit est très mou et très vite bosselé...pas commode d'avoir des résultats très propres.

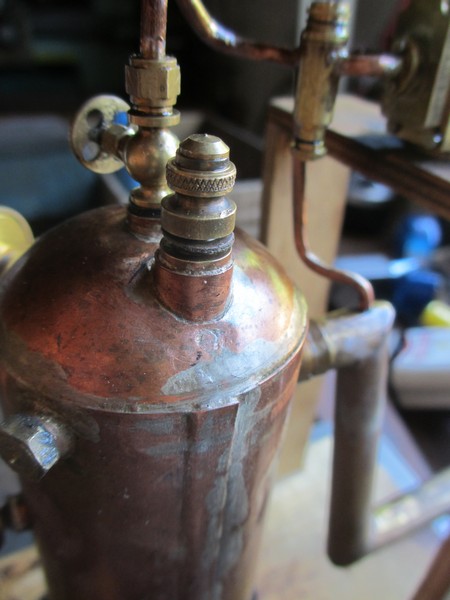

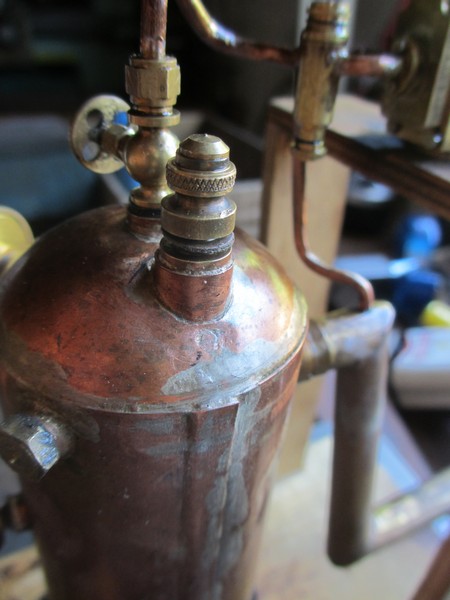

je ne vois plus les rivets, ils sont limés, mai il y en avait pour tenir pendant la brasure.

en résumé, je préfère de très loin la bande rapportée qui maintient les 2 bouts rivetés.

[paterson]

Très bon exemple et d'accord avec toi pour la bande de recouvrement. C'est plus facile à mettre en œuvre
Mais il y a des choses que j'aime bien essayer, surtout si ça existe industriellement, et dans la mesure de mes moyens.

[Zéphyrin]

Mais il y a des choses que j'aime bien essayer

c'est bien mon cas, j'ai même essayé un double recouvrement avec les côtés qui s'accrochent comme sur des boîtes de conserves, mais c'était horrible...
reproduire des techniques industrielles avec les moyens du bord, c'est la mission de tout bricoleur !
mais tourner un tube de cuivre pour l'amincir, ppffff.
