petite chaudière et chauffage à alcool

[Pif]

Bien l'bonjour;
Petite question, à quoi servent les petits tubes en dessous ?
Pour une bonne vaporisation, la vapeur produite doit retourner le plus vite possible dans le ciel de la chaudière, sinon encor beaucoup de calories perdues !

[scyllias91]

Meme reflexion que Pif ,l'eau doit circuler par thermosiphon dans la chaudière.
La surface ne fait pas tout …

Scyllias

[berola]

Exact !
il ne devrait y avoir aucun tube a eau horizontal pour la bonne circulation de l'eau et de la vapeur produite .

[eul pépère]

j'avais pensé faire le thermo siphon avec les longueurs différentes des tuyaux de jonction verticaux comme dans l'image ci dessous

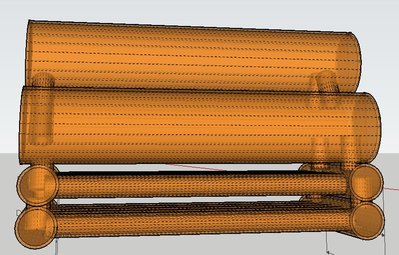

si ça suffit pas je peux incliner le tubes en plus comme ça:

[berola]

La deuxième solution est bien meilleure .
Cela reste quand même une chaudière bien compliquée et qui ne vaporisera pas forcément mieux .

[eul pépère]

La deuxième solution est bien meilleure .

donc adoptée

Cela reste quand même une chaudière bien compliquée et qui ne vaporisera pas forcément mieux

ben on verra bien, c'est le but du jeu sinon on achète un truc tout fait ou on se borne à reproduire toujours la même chose

[berola]

Pas besoin d'acheter un truc tout fait !
cela n'empêche pas de construire quelque chose de plus simple qui sera plus efficace .
Comme on dit :" pourquoi faire simple lorsqu'on peut faire compliqué ?"

[Malevthi]

Bonsoir,
Je ne comprends pas ta dernière version. C'est une grosse masse de métal et beaucoup de brasures difficiles d'accès. La Yarrow du début avait elle aussi des tubes droits et elle était plus simple à réaliser ...
Le risque de ces empilages est de faire monter le centre de gravité très haut et ce n'est pas bon pour un bateau.
Mais c'est bien de chercher et comparer diverses solutions.

[eul pépère]

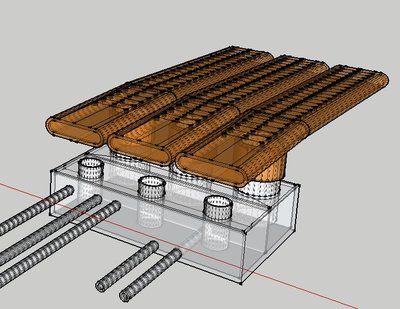

voilà le bruleur à alcool commandé

il est basé sur celui là :http://www.vapeuretmodelesavapeur.com/a ... index.html

il y a 3 bruleurs en parallele, les veilleuses sont alimentées par un système chicken feed (les 3 tuyaus de gauche (arrivée d'air déportée pour eviter des inflammations spontanées, arrivée d'alcool, et retour d'air vers le reservoir) et le coté chauffage est alimenté par les 2 petits tuyaux de droite reliés par une durite silicone qu'on peut ecraser avec un servo pour couper le chauffage.on peut imaginer un système piston ressort du genre des régulateurs à gaz pour réguler la chauffe.

ya pu ka tester
la chose en situation:

Ajouté 9 minutes 16 secondes après :

e ne comprends pas ta dernière version. C'est une grosse masse de métal et beaucoup de brasures difficiles d'accès. La Yarrow du début avait elle aussi des tubes droits et elle était plus simple à réaliser ...
Le risque de ces empilages est de faire monter le centre de gravité très haut et ce n'est pas bon pour un bateau

c'est le Pif qui s'inquiétait de la réalisation qu'il trouvait compliquée
là je pensait que ça pouvait etre plus simple à faire progressivement niveau par niveau puis assemblage des niveaux au lieu d'avoir à braser tout d'un coup avec des tuyaux à tordre.

la c'est un peu plus haut mais toujours la même dimension "au sol" 12cm sur 7 pour plus de 6dm² de surface de chauffe
si c'est trop haut on peut enlever un niveau de tube bouilleur ça fera encore autant qu'une galloway de la "bible" du vaporiste pour bien plus petit avec quasi autant de volume utile

[Pif]

Bien l'bonjour;
Je suis comme Thierry, la masse de liquide est placé très en hauteur.
Tés " tubes bouilleur" en bas de celle-ci devraient être décalés et inclinés par rapport aux deux nappes pour une meilleure chauffe.
Mais trop d'espace dans tous ces tubes va favoriser un refroidissement.

[eul pépère]

Je suis comme Thierry, la masse de liquide est placé très en hauteur.
Tés " tubes bouilleur" en bas de celle-ci devraient être décalés et inclinés par rapport aux deux nappes pour une meilleure chauffe.

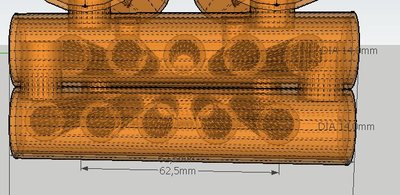

les 2 nappes de tube bouilleurs sont mise de manière à ce que les tubes soient en quinconces pour optimiser la chauffe:

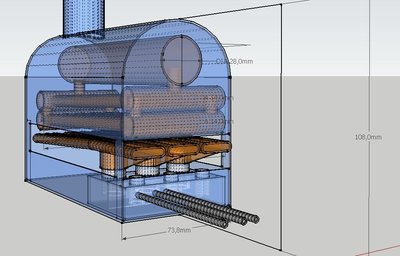

et la hauteur totale (du capotage , comprenant le bruleur, et le corps de chauffe) est de 14 cm, ce qui vue l'étroitesse de la chose devrait permettre de le mettre très au fond de la coque.

si on opte pour une alimentation continue en eau, on peut ne laisser qu'un tube de 28mm en haut ce qui reduira encore la hauteur

et là on obtient une chaudière avec 3.8 dm² de surface de chauffe, seulement 100 cc dans le tube du haut besoin d'une alimentation en eau en continue avec un monitoring du niveau et 7.5 de large 14 de long et 11 de haut .
ça devrait rentrer dans des coques étroites...

avec un bruleur céramique plat rectangulaire on devrait pouvoir gagner 2-3 cm en hauteur et rabaisser encore le centre de gravité

[Zéphyrin]

sur le post de Minimotoriste d'à côté, il y a une belle chaudière compacte un peu dans le style de ce que tu concoctes...
http://zupimages.net/viewer.php?id=18/43/76p2.jpg

[eul pépère]

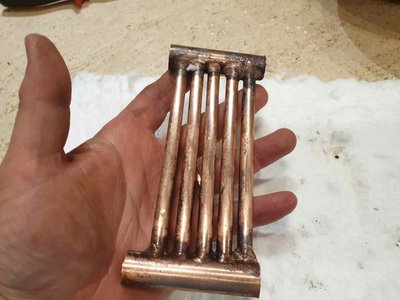

première tentative pour valider les qualités de soudeur (c'est pas gagné !)

finalement brasage cuivre phosphore à l'oxybutane , le résultat ne semble pas trop mal, on peut surement faire mieux avec moins de brasure mais faut etre patient ça chauffe doucement et le petit chalumeau n'a pas une puissance de chauffe démoniaque..
à priori pas de signe de soudure sèche ni de discontinuité dans la brasure, y a pu ka continuer, un autre pareil, 4 tubes de jointoiement verticaux puis la partie supérieure.

de manière surprenant j'ai plus de difficulté à percer le tube de 14 en ligne droite sur une generatice, le foret se ballade malgré la perceuse à colonne. il doit y avoir un truc d'atelier que je ne connais pas (pas difficile.... )

A+

[Pif]

Bien l'bonjour;
Le coup du réglet ou un avant trou avec un foret à centré Pour la BRASUR, un gros chalumeau propane de plombier, des petits bouts de soudure argent ( 1 mm de Ø ou un morceau aplatit et recouper) enrouler autour des petits tubes et tu chauffes l'ensemble sur un carreau de ciment alvéolaire ( Siporex) entouré du même " métal ", cela pour garder un minimum de chaleur..

[paterson]

salutous,
Pour les soudures: peut mieux faire

En plus des conseils de Pif, tu as tout intérêt à utiliser de la brasure Ag à 40% minimum, surtout avec ton chalumeau.
Il vaut mieux une torche avec plusieurs becs (GSB) et une bouteille 13Kg de propane. Un exemple ci-après:

Les prochaines brasures s'en trouveront bcp mieux.

Ne pas oublier: bonne brasure = beaucoup de chaleur
