Chaudières de gros diamètre

[Malevthi]

Bonjour à tous,
Ce n'est pas fréquent mais certains souhaitent fabriquer de grosses chaudières. Or il devient difficile de trouver du tube de cuivre au delà de 100mm de diamètre (et ils sont souvent trop épais en plus).
Il y a pourtant une solution : rouler une feuille de cuivre de l'épaisseur souhaitée et au diamètre qui nous plait.
Si quelqu'un l'a déjà fait ou veut bien nous dire ce qu'il faut savoir avant de se lancer ...

[Zéphyrin]

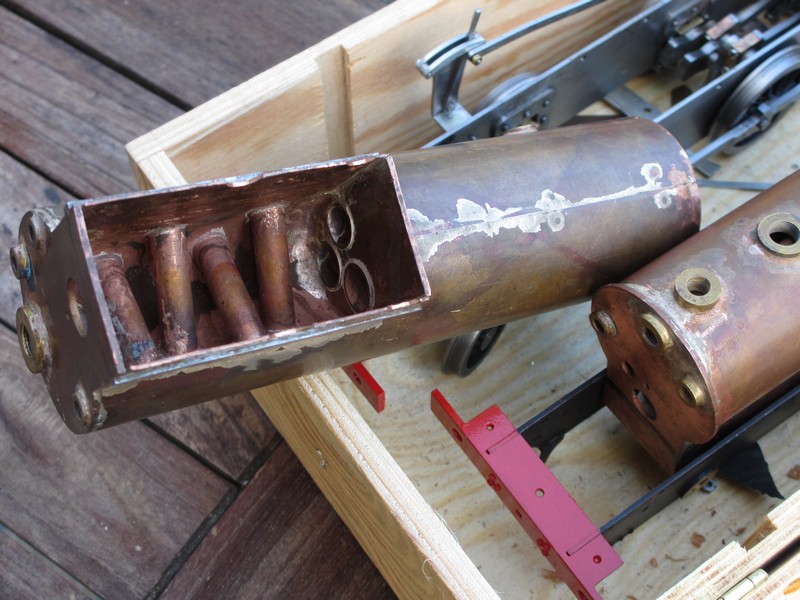

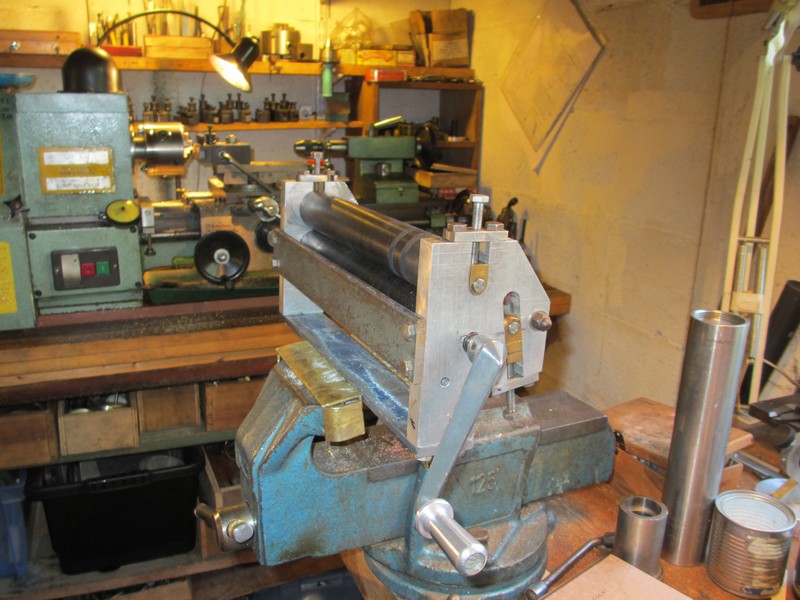

Il faut une rouleuse à tôle pour faire proprement un tube de la dimension voulue, une bande de Cu de la même épaisseur, poser qq rivets pour maintenir l'ensemble et braser à l'argent.
je l'ai fait très souvent, mais pas pour des chaudières de cette taille, on ne trouve jamais le tube idéal, même pour les chaudière de mes petites locos...

[charly]

Bonjour

100 mm de diamètre OK, mais avec quelle pression (d'épreuve) ?
C'est pour savoir si la feuille de cuivre va tenir la pression car 100 mm de diamètre va faire une belle surface développée.
A+

[rhavrane]

Bonjour,
On trouve dans le commerce du cuivre en 80,100 et 125 mm de diamètre et 2mm d'épaisseur.
Pour information, JMC achète chez Tartais et "simblote" ses tubes de cuivre de 100 mm de diamètre à 1,5 mm d'épaisseur les mais laisse les tubes de 125 mm à leurs 2 mm d'épaisseur. Aucun tirant entre les fonds.
Il a déjà réalisé des chaudières plus "légères" en 1 mm d'épaisseur, testées à plus de 10 bars sans le moindre souci.
Exemple:
https://www.youtube.com/watch?v=42a9CLfYG9I

[paterson]

Tartaix propose des diam conséquents du style Ø150 ép 25/10e :
https://www.tartaix.com/833-cuivre-tubes-ronds-ecrouis
une autre adresse avec fonds
http://www.modellbau-hartmann.de/produc ... 54-mm.html

Mais avec une rouleuse, vous faites ce que vous voulez. Et de plus, vous pourrez faire un joint très solide :
Quand le joint est bord à bord, à l’aide d’une bande de tôle, lg 15 à 20 mm, vous faites un recouvrement du joint intérieur.
Vous pouvez améliorer la tenue par 2 lignes de rivets cuivre ; rivetez sur un mandrin acier.
Lorsque la tôle est bien serrée, mettre des paillons de brasure Ag de chaque coté et chauffer par-dessous.
Le recouvrement des fonds emboutis sera extérieur.
Si vous placez des fonds intérieurs, rivetez la bande en extérieur et chauffer par-dessus.

[berola]

Bonne méthode assez facile a mettre en œuvre .
Maintenant pour ceux qui sont équipés d'un TIG et qui savent faire le bord a bord sur du 1,5 ou 2 mm est parfaitement possible .Le cuivre se soude très bien au TIG .

[Malevthi]

Tartaix propose des diam conséquents du style Ø150 ép 25/10e :
https://www.tartaix.com/833-cuivre-tubes-ronds-ecrouis

Le problème est que Tartaix n'a plus, ni 150, ni 120 quoi qu'en dise le site

[paterson]

Bonne méthode assez facile a mettre en œuvre .
Maintenant pour ceux qui sont équipés d'un TIG et qui savent faire le bord a bord sur du 1,5 ou 2 mm est parfaitement possible .Le cuivre se soude très bien au TIG .

OUI, mais faut un TIG et c'est pas donné ce bazar par rapport à une 20taine de rivets.

[Pif]

Bien l'bonjour;
Je n'ai pas de tigre ... un vieux chat peut faire l'affaire

[Nounours67]

"un vieux chat peut faire l'affaire"

Et tu vas le bouffer ?
Chiens et chats ne s'entendent guère en général.

[america12mj]

hello
et la vous avez regardé !!
http://www.modellbau-hartmann.de/index. ... a88rp74jp4

[Malevthi]

Merci pour l'info, le site à l'air intéressant.

[paterson]

Thierry, j'ai déjà donné cette adresse 10 lignes plus haut. Tu fatigues, bientôt la retraite ????

[Malevthi]

Oups, je n'avais vu que Tartaix

[JCB 57]

Bonjour,
On trouve dans le commerce du cuivre en 80,100 et 125 mm de diamètre et 2mm d'épaisseur.
Pour information, JMC achète chez Tartais et "simblote" ses tubes de cuivre de 100 mm de diamètre à 1,5 mm d'épaisseur les mais laisse les tubes de 125 mm à leurs 2 mm d'épaisseur. Aucun tirant entre les fonds.
Il a déjà réalisé des chaudières plus "légères" en 1 mm d'épaisseur, testées à plus de 10 bars sans le moindre souci.
Exemple:
https://www.youtube.com/watch?v=42a9CLfYG9I

Bonjour
À quoi correspond "simblote"
