Autre mini chaudière n° 1

Posté : mar. 19 juin 2018 19:54
par harmovap
Bonjour à tous.

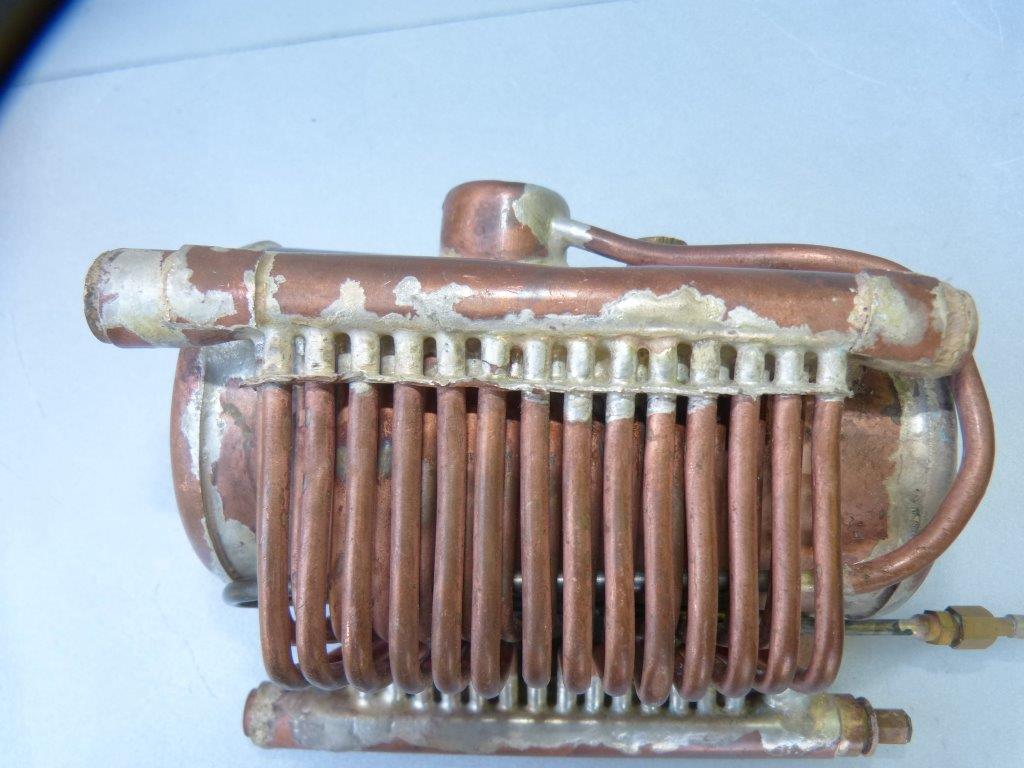

J’ai construit cette petite chaudière pour aller dans un remorqueur de 80 cm de long. Mais quand tout a été terminé, il s’est avéré que, quelques mm s’étaient glissés et elle ne pouvait aller dans ce bateau !!!
Côtes ext. 130x90x115 mm
Tube principal diam. 64
Contenance ; 0,38 l. effective 0,30 l
Pression 4 bars
Quelques essais ont montré son efficacité mais aussi quelques petits défauts
-Efficacité : mise en pression avec brûleur torche en 1 mn et 15 s
-Défauts ; proviennent surtout de l’habillage qui a subit des « contraintes « pour se loger dans le bateau. Prévue initialement pour deux rampes, mais combustion moyenne avec difficulté de circulation air et gaz.
Par contre en augmentant la hauteur du foyer de 2 cm un brûleur céramique ferait merveille.
Pour la construction, il faut avouer que l’exécution des soudures n’est pas très aisée. Mais on peut améliorer.
Il est à noter que comme je le fais souvent, le tube est de la tôle roulée de 1 mm avec un soyage maintenu par 4 rivets de 1mm en Cu.
Avec ce système, on peut aller jusqu’à 90/100mm de diamètre, après il vaut mieux passer avec du 1,2 ou 1,5 mm , mais cela permet de choisir le diamètre et son épaisseur.

Nota:
Pour confectionner des fonds bombés, je possède plus de 20 formes .

Re: Autre mini chaudière n° 1

Posté : mer. 20 juin 2018 07:45
par Pif
:D Bien l'bonjour;
Joli travail de soudure et pas facile avec ces tubes TOP

Re: Autre mini chaudière n° 1

Posté : mer. 20 juin 2018 09:09
par paterson
salutous,
EGAL à toi-même Paulo ! :bravo Pour un débutant, tu te débrouilles bien ;-)
On en avait parlé lors de ma visite :lol:

Re: Autre mini chaudière n° 1

Posté : mer. 20 juin 2018 13:08
par vap38
hello,
Toujours dans la recherche du meilleur rendement pour des protos chaudières.
Superbe réalisation :bravo encore des nouveautés à venir :lol:
a+

Re: Autre mini chaudière n° 1

Posté : mar. 26 juin 2018 22:57
par Malevthi
:coucou:
Je crois voir une surchauffe ? Sur une petite chaudière, ça ne doit pas être facile à faire passer et à braser !
On peut avoir une photo de côté pour mieux voir la forme des tubes d'eau ?

Re: Autre mini chaudière n° 1

Posté : jeu. 28 juin 2018 22:56
par harmovap
Effectivement,il y a une boucle de " surchauffe " , bien grand mot , en tube de Cu de 2x3 mm largement suffisant pour alimenter la machine.
Pour plus de facilité de conception , il vaut mieux faire cette boucle en deux parties raccordée par un bout de tube 3x4 mm et deux petits anneaux de brasure argent




Re: Autre mini chaudière n° 1

Posté : ven. 29 juin 2018 22:31
par Malevthi
:coucou:
Merci pour ces nouvelles photos ;-) La surchauffe n'est pas en inox ?
Une vue "en bout" pour voir le cintrage des tubes ?
