compréhension de plan

[Vap63]

Bjr le forum,

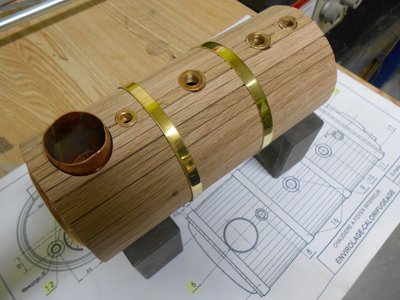

Bon ça y est, je me lance dans la fabrication d'une chaudière, après analyse et écoute des conseisl du forum, j'ai commencé la fabrication de la chaudière marine de ch.van den Bussche parut dans le MRB 427 plan 1139. J'ai juste modifié le diamètre du tube car j'avais que du 80 sous la main.

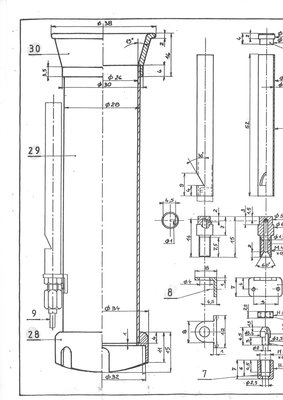

Par contre, j'ai un petit problème de compréhension de plan. Je n'arrive pas à voir si la virole de cheminé est bouchée

Je pense qu'il doit y avoir des vaporiste qui on déjà fabriquer cette chaudière

Merci de votre aide

[Pif]

Bien l'bonjour;
" Je n'arrive pas à voir si la virole de cheminée est bouchée "
Normal, si elle était bouchée tu aurais de gros problèmes de chauffe; donc pas bouchés ce n'est juste qu'un tube .

[berola]

Bonjour
Il n'y a pas vraiment besoin d'une virole pour la cheminée
Si la cheminée est correctement ajustée dans le corps une bonne brasure au bronze /phosphore/argent qui " beurre" mieux que l'argent , ça va très bien .
@+

[Malevthi]

Comme l'a dit Pif, la cheminée n'est pas bouchée. La moitié droite du plan est une coupe, en bas , la côte de 1 représente juste le petit rebors de la colerette inférieure.

[Vap63]

Je m'en doutais bien, c' était pas très logique.

Merci beaucoup

[JCB 57]

Bonsoir Vap 63,

Je suis à la recherche d'un plan pour fabriquer également une chaudière, et la votre me parait sympa, j'ai effectué des recherche pour retrouver ce plan MRB mais malheureusement je n'arrive pas à mettre la main dessus.
Auriez-vous un lien, ou une adresse pour pouvoir me le procurer?
merci pour votre aide.

[berola]

Pas vraiment besoin de plan pour faire une chaudière horizontale a foyer intérieur .

[JCB 57]

Je suis un débutant dans ce domaine je n'ai pas vos compétences et pour moi un plan est nécessaire.

[minimotoriste]

Bonjour "JCB 57" et tout le monde

pour moi un plan est nécessaire.

Sage décision ,peut-être trouveras-tu ton bonheur sur l excellent site de Jacques http://www.vapeuretmodelesavapeur.com/g ... index.html
Bonnes recherches .@+++.Henry.

[berola]

Je suis un débutant dans ce domaine je n'ai pas vos compétences et pour moi un plan est nécessaire.

Effectivement ! excuses moi ..

[JCB 57]

Je suis un débutant dans ce domaine je n'ai pas vos compétences et pour moi un plan est nécessaire.

Effectivement ! excuses moi ..

Pas de soucis

Ajouté 4 minutes 29 secondes après :

Bonjour "JCB 57" et tout le monde

pour moi un plan est nécessaire.

Sage décision ,peut-être trouveras-tu ton bonheur sur l excellent site de Jacques http://www.vapeuretmodelesavapeur.com/g ... index.html
Bonnes recherches .@+++.Henry.

Merci beaucoup pour le lien, cela m’être d'une grande utilité pour certaines opérations.
