probleme de tuyauterie

Message non lupar Vap63 » lun. 12 nov. 2018 14:10

Bonjour le forum,

Pour la cheminée de ma chaudière, j'ai fabriqué ce serpentin de chauffe. Avant de le former, j'ai recuit le tube de Ø4 et je l'ai rempli de sel très fin. Ensuite, je l'ai formé autour d'un gabarit. Tout ça, c'est bien, mais je n’arrive pas à enlever le sel !!!
Avez-vous une astuce ?
Merci
Fichiers joints

Avatar du membre

Nounours67
Messages : 1012
Enregistré le : mer. 30 déc. 2015 18:43
Localisation : 67400 Illkirch-Graffenstaden
Âge : 72

Re: probleme de tuyauterie

Message non lupar Nounours67 » lun. 12 nov. 2018 14:30

Salut Vap63,

je le ferai tremper dans de l'eau chaude
Une petite impatience ruine un grand projet (Confucius)
Sept fois mesure, une fois coupe (proverbe russe)
On ne naît pas humain, on le devient (Ievgueni Evtouchenko)
La construction d'une maquette, c'est comme le vélo, quand ça n'avance pas, on tombe

Avatar du membre

Auteur du sujet
Vap63
Messages : 23
Enregistré le : lun. 7 nov. 2016 18:04
Localisation : Puy de dome
Âge : 59

Re: probleme de tuyauterie

Message non lupar Vap63 » lun. 12 nov. 2018 14:33

Bjr Nounours

je l'ai fait bouillir 1/2 hrs dans une casserole d'eau.
J'ai injecté dans les 2 extrémités de l'acide chlorydrique

sans résultats

Avatar du membre

Nounours67
Messages : 1012
Enregistré le : mer. 30 déc. 2015 18:43
Localisation : 67400 Illkirch-Graffenstaden
Âge : 72

Re: probleme de tuyauterie

Message non lupar Nounours67 » lun. 12 nov. 2018 14:55

Tu trouveras la réponse peut-être là:
https://fr.wikipedia.org/wiki/Chlorure_de_sodium
Une petite impatience ruine un grand projet (Confucius)
Sept fois mesure, une fois coupe (proverbe russe)
On ne naît pas humain, on le devient (Ievgueni Evtouchenko)
La construction d'une maquette, c'est comme le vélo, quand ça n'avance pas, on tombe

Avatar du membre

scyllias91
Messages : 712
Enregistré le : jeu. 2 févr. 2012 19:25
Localisation : bagnolet
Âge : 53

Re: probleme de tuyauterie

Message non lupar scyllias91 » lun. 12 nov. 2018 15:24

Hello,

1/2 heure c'est à mon avis trop peu, laisse le 24h et ensuite ça devrait aller beaucoup mieux.

Avatar du membre

Auteur du sujet
Vap63
Messages : 23
Enregistré le : lun. 7 nov. 2016 18:04
Localisation : Puy de dome
Âge : 59

Re: probleme de tuyauterie

Message non lupar Vap63 » lun. 12 nov. 2018 17:35

Ok c'est partie pour 24 hrs
merci

Avatar du membre

rhavrane
Messages : 1506
Enregistré le : ven. 11 févr. 2011 19:00
Localisation : Saint-Mandé
Âge : 62

Re: probleme de tuyauterie

Message non lupar rhavrane » lun. 12 nov. 2018 20:02

Bonjour Vap03,
Une question"bête" : pourquoi une telle complexité pour une surchauffe ? Tu comptes fonctionner à quelle pression ?
Sache qu'aux environs de nos 3 bars habituels la vapeur d'eau fait lubrifiant et pardonne les manques d'huile en fin de navigation par exemple.
Avec la vapeur sèche, tu encoures le risque de faire tourner ta machine à sec et de l'user prématurément.
Et entre nous, je ne sais pas si l'on peut vraiment mesurer l'avantage d'utiliser cette solution pour nos petits engins,et bien entendu, je laisse les spécialistes nous éclairer sur ce sujet.
Raphaël
La vapeur oui, et avec son ...
Mes vidéos: http://www.youtube.com/user/rhavrane
Mes albums: https://picasaweb.google.com/104408627118165995713

Avatar du membre

Zéphyrin
Messages : 2345
Enregistré le : sam. 3 sept. 2011 20:25
Localisation : Essonne
Âge : 71
Contact :

Re: probleme de tuyauterie

Message non lupar Zéphyrin » lun. 12 nov. 2018 20:15

Le sel est très bien soluble dans l'eau, tu fais comme pour dessaler la morue, 24h dans l'eau...en changeant l'eau.
La chaleur ne fera pas grand chose en plus.
Je suis assez d'accord avec ce que tu dis, Raphael, mais on admet que ce n'est pas une vraie surchauffe avec nos petites chaudières, mais tu gagnes qq degrés et surtout de la vapeur sans eau, plus sèche, très efficace, il y a normalement un graisseur avant le moteur.
Le moteur démarre bien plus vite à froid et marche mieux.

Avatar du membre

gégé89
Messages : 1836
Enregistré le : sam. 14 mai 2011 10:41
Localisation : yonne
Âge : 57

Re: probleme de tuyauterie

Message non lupar gégé89 » lun. 12 nov. 2018 22:59

avec du destop mdr >>>

Avatar du membre

berola
Messages : 1180
Enregistré le : ven. 28 mai 2010 20:46
Site Internet
Localisation : Ardèche/Drôme
Contact :

Re: probleme de tuyauterie

Message non lupar berola » mar. 13 nov. 2018 00:46

Pour les petites machines la surchauffe n'apporte pas vraiment d'avantages , c'est plus un sécheur de vapeur .
Pour de plus gros moteurs , la surchauffe est intéressante car elle améliore bien le fonctionnement en apportant des calories supplémentaires , normalement perdues ,
Pour éliminer ce sel , uniquement de l'eau et ne pas chauffer pour ne pas le faire se solidifier et cristalliser en masse .
CAV 430
"je ne me lasse pas d'être utile , c'est ma nature" Leonard de Vinci

Avatar du membre

Auteur du sujet
Vap63
Messages : 23
Enregistré le : lun. 7 nov. 2016 18:04
Localisation : Puy de dome
Âge : 59

Re: probleme de tuyauterie

Message non lupar Vap63 » mar. 13 nov. 2018 12:48

Je fabrique cette chaudière selon les plans de Christian Van den Bussche parut dans MRB à partir du n° 420. C'est ma première chaudière alors je suis les plans et instructions à la lettre. Je pense que certains d'entre vous ont déjà fait cette chaudière.
Quel est votre retour ? Cette pièce est nécessaire ou pas
Fichiers joints
Sans titre2.pdf
(508.1 Kio) Téléchargé 21 fois

Avatar du membre

rhavrane
Messages : 1506
Enregistré le : ven. 11 févr. 2011 19:00
Localisation : Saint-Mandé
Âge : 62

Re: probleme de tuyauterie

Message non lupar rhavrane » mar. 13 nov. 2018 20:03

Bonjour,
A titre personnel, j'ai une cinquantaine de chaudières et moins de 10% d'entre elles en sont équipées. celles qui le sont sont anglophones. Anton, JMC et JPB, nos fabricants français ne posent pas cette surchauffe.
Comme le disent Berola et Zephyrin, tu peux trouver avantage à l'utiliser et j'ai laissé celles que je trouvais déjà posées alors tu n'as aucun souci à te faire avec si tu la débouches.
Je suis juste sceptique quant à sa forme, surtout la boucle entre les spires car elles ralentit à mon avis le flux de la vapeur et donc m'interroge sur son apport.
Raphaël
La vapeur oui, et avec son ...
Mes vidéos: http://www.youtube.com/user/rhavrane
Mes albums: https://picasaweb.google.com/104408627118165995713

Avatar du membre

eul pépère
Messages : 136
Enregistré le : lun. 24 sept. 2018 22:19

Re: probleme de tuyauterie

Message non lupar eul pépère » mar. 13 nov. 2018 23:35

voilà une info tirée de "Model boiler and boiler making " de K.N. Harris datant de 1967... lien trouvé sur blooo là : viewtopic.php?f=71&t=3863 (lecture très intéressante bien qu'en anglais et en mesure impériale) page 136
[imagezoom]
tuyau sortie vapeur.JPG
[/imagezoom]

la formule n'est pas détaillée (en particulier pas d'unité ni d'exemple) ce qui rend l'application pratique....pas pratique.
pour un moteur bicylindre de 10mm de diametre on obtient 100/16 =6.25mm² soit un tube de 1.4mm de rayon soit du tube de 4mm de diametre externe ce qui semble cohérent

et pour le tube de surchauffe il conseille de 25 à 30% de plus soit du 5 ou 6mm

un peu plus loin il souligne l'importance de la lubrification quand on utilise de la vapeur surchauffée

pour l'alimentation en eau il souligne l'importance de préchauffer celle ci pour économiser le plus possible de carburant:
soit en réchauffant l'eau par la vapeur d’échappement
soit en utilisant les gaz chauds dans la cheminée , perdues pour perdues, autant utiliser les calories

ce qui permet d'utiliser une chaudière plus petite et moins de consommation

Avatar du membre

Auteur du sujet
Vap63
Messages : 23
Enregistré le : lun. 7 nov. 2016 18:04
Localisation : Puy de dome
Âge : 59

Re: probleme de tuyauterie

Message non lupar Vap63 » mer. 14 nov. 2018 09:44

Bon je vais essayer sans et si ça coince je pourrais encore faire marche arrière.

Merci a tous

Avatar du membre

Zéphyrin
Messages : 2345
Enregistré le : sam. 3 sept. 2011 20:25
Localisation : Essonne
Âge : 71
Contact :

Re: probleme de tuyauterie

Message non lupar Zéphyrin » mer. 14 nov. 2018 11:19

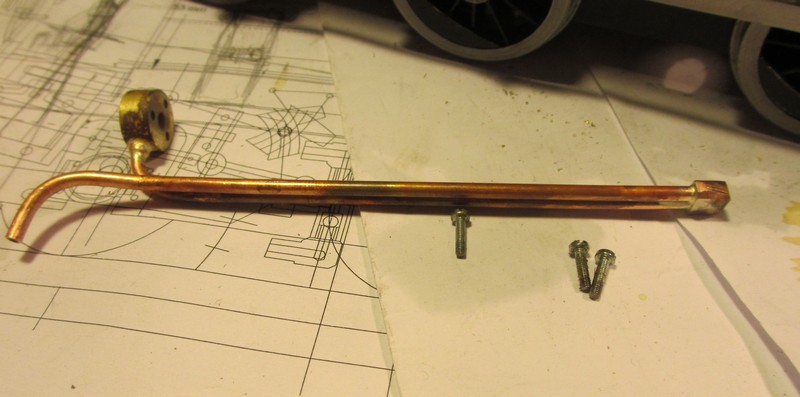

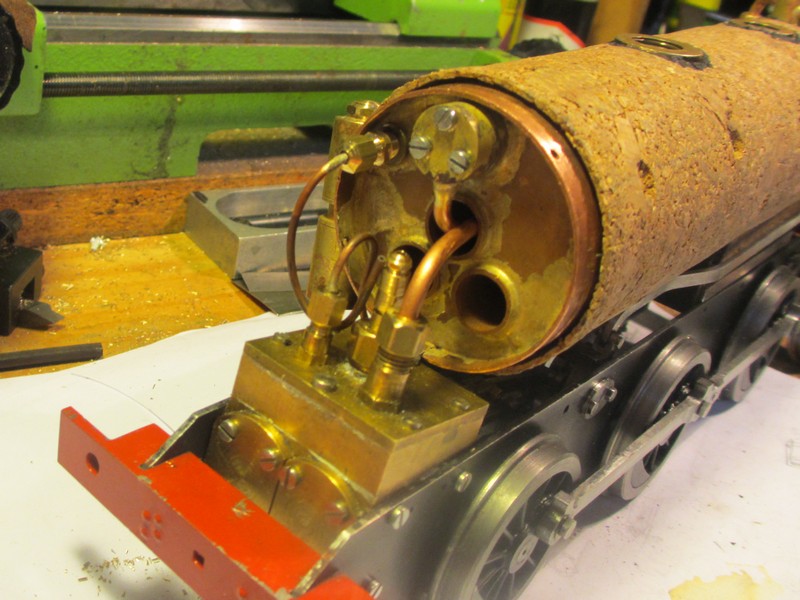

Je connais bien le livre de Ken Harris, le passage cité se réfère aux surchauffeurs en tube dans les locos, (comme ceux que je mets ! cf photos), mais page 138, il vante les mérites du surchauffeur dans la boite à fumée...un peu comme celui que Vap63 compte installer...

c'est un peu le problème de ce livre, (et de son livre sur les moteurs à vapeur) : tout est dit et son contraire de façon toujours aussi péremptoire et toujours curieusement très agressive ; si j'ai bien suivi il en avait particulièrement contre son rival "LBSC" dans le magazine Model Engineer. C'est dommage, car ses 2 livres sont pleins d e renseignements, de plans et de schémas utiles.




Je ne peux pas prouver que c'est plus efficace ainsi, je n'ai pas fais les essais exhaustifs pour cela, mais c'est simplement conforme aux bons principes (ça, je peux le démontrer!) et ce n'est pas difficile à faire, donc je le fais.
