idée de corps de chauffe

[eul pépère]

après avoir vu la chaudière démontable de Thierry , j'ai eu cette idée:

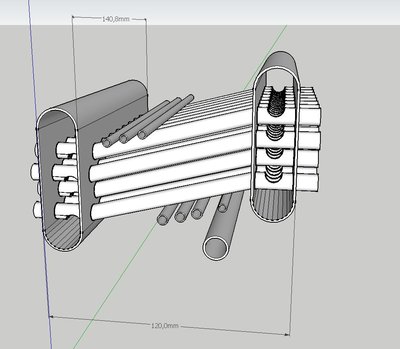

les tubes ovales sont des tubes de 58 mm ecrasés les tubes bouilleurs du 8 mm, il y en a 32 sur une longueur de 80 mm soit 6.4 dm² de surface de chauffe.
il y aura un tube de 4 reliant le bas des 2 tubes ovales pour la circulation d'eau.
l'alim en eau se ferait en bas du tube bas

le tube de 12 mm dessous est sensé etre une rampe de chauffe, les 3 petits tubes de 3 au dessus, la préchauffe de l'alimentation en eau, ceux de 4 en dessous, la surchauffe et le petit tube du bas est prévu pour etre la rechauffe du gaz pour l'alim en phase liquide.

il faudra bien sur une alimentation en eau continue parce que le volume est petit.
les tubes bouilleurs sont traversants et brasés au cuivre phosphore sur les tubes ovales servant aussi te tirant pour éviter le gonflement, l'étanchéité est réalisée par des bouts de tiges de cuivre de 6 brasées à l'argent.

le controle du niveau serait contrôlé par mon système à aimant flotteur ou pour le système thermodynamique décrit par thierry mais avec un capteur de température électronique + arduino , à voir...

l'avantage est une relative facilité de fabrication sans avoir besoin d'outillage , et une possibilité de brasure tube par tube pour etre sur de bien faire étanche

qu'en pensez vous ?

[Malevthi]

l'avantage est une relative facilité de fabrication sans avoir besoin d'outillage , et une possibilité de brasure tube par tube pour etre sur de bien faire étanche

Beau sujet de réflexion !
La puissance de vaporisation devrait être au rendez-vous.
Par contre, je ne partage pas la relative facilité. Tous les tubes qui se retrouvent cachés par ceux en périphérie seront difficiles à contrôler. Si le brasage est raté, plus possible de le reprendre.

[berola]

Bien compliqué tout ça !
Pas forcément plus efficace .

[eul pépère]

Par contre, je ne partage pas la relative facilité. Tous les tubes qui se retrouvent cachés par ceux en périphérie seront difficiles à contrôler. Si le brasage est raté, plus possible de le reprendre.

c'est pour ça que je parlais de brasure phosphore et faite tube par tube à l'oxy butane
faire tout en une fois façon four me parait difficile

mais la réflexion continue,

[metal89]

Dans le même ordre d'idées mes copains de Vapeur45 ont construit une chaudière de type Kindon qui est une excellente vaporisatrice. On pourrait presque parler de chaudière semi-instantanée.
voir article ici http://www.vapeur45.fr/turbine/chaudier ... -chaudiere
Les plans sont en téléchargement libre.
Dans cette association la fabrication de chaudière pour des raisons de sécurité mais aussi pour de l'efficacité s'effectue à deux personnes: l'un assure la manipulation et un préchauffage modéré à la torche, le second soude au chalumeau oxy-propane.

[Malevthi]

Oui j’ai bien compris que tu voulais braser tube par tube. Mais comment emboîter la rangée suivante une fois la première fixe ?

[paterson]

moi, j'attends de voir la brasure du bazar . Tu nous feras des photos, j'espère

[minimotoriste]

tout le monde

j'attends de voir la brasure du bazar

Un peu de patience Roger ça va viendre
Bonne soirée .@+++.Henry.

[eul pépère]

Oui j’ai bien compris que tu voulais braser tube par tube. Mais comment emboîter la rangée suivante une fois la première fixe ?

c'est l’astuce.. en fait les tubes préparés droits avec les encoches pour la circulation de l'eau sont recuits puis brasés droits enfilés dans les trous traversants , brasés des 2 cotés des ovoides.
une fois tous les tubes brasés le truc est pris dans un étau pour tordre l'ensemble des tubes pour donner l'inclinaison qui n'est pas critique, juste pour que l'eau circule par thermo siphon

moi, j'attends de voir la brasure du bazar . Tu nous feras des photos, j'espère

oui bien sûr..

Ajouté 10 minutes 34 secondes après :

Dans le même ordre d'idées mes copains de Vapeur45 ont construit une chaudière de type Kindon qui est une excellente vaporisatrice. On pourrait presque parler de chaudière semi-instantanée.
voir article ici http://www.vapeur45.fr/turbine/chaudier ... -chaudiere
Les plans sont en téléchargement libre.

j'avais envisagé un truc de ce type mais reculé car j'avais peur d'air lock dans les boucles verticales .. mais si ça ne pose pas de pb en pratique c’est plus simple à réaliser

[paterson]

c'est l’astuce.. en fait les tubes préparés droits avec les encoches pour la circulation de l'eau sont recuits puis brasés droits enfilés dans les trous traversants , brasés des 2 cotés des ovoides.
une fois tous les tubes brasés le truc est pris dans un étau pour tordre l'ensemble des tubes pour donner l'inclinaison qui n'est pas critique, juste pour que l'eau circule par thermo siphon
..............................

Sur ce coup, je te trouve très optimiste: les braser droits (4 rangées) puis plier le faisceau à l'étau
brase 4 tubes (Ø8 x 200mm) // sur 2 plaques et essaie de les plier comme tu veux faire.

achète de la pellicule, tu vas en avoir besoin

[eul pépère]

Sur ce coup, je te trouve très optimiste: les braser droits (4 rangées) puis plier le faisceau à l'étau

pourquoi tu pense que j'en parle sur le forum ?

l'expérience est difficilement transmissible en vrac et la seule solution c'est soit de refaire toutes les erreurs des prédécesseurs (je vais pas avoir le temps...) ou donner des idées et attendre les commentaires de ceux qui en ont.

donc mauvaise idée, je le note passons à la suite

à garder :
la géométrie des tubes bouilleurs inclinés montés en quinconce

à trouver:
le moyen de faire les nappes de tubes en pouvant les braser sans pb

ça avance, la suite plus tard

[eul pépère]

à garder :
la géométrie des tubes bouilleurs inclinés montés en quinconce

à trouver:
le moyen de faire les nappes de tubes en pouvant les braser sans pb

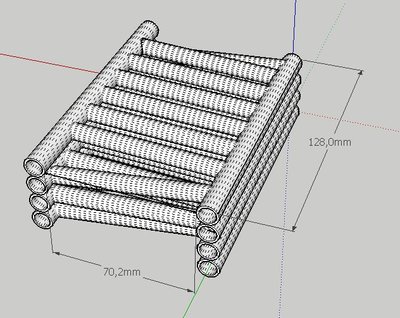

voilà l'idée , 13 cm de long sur 8 de large 4 de haut et 5.6 dm² de surface de chauffe
les nappes sont faites en tube de 8 et de 10
et sont mises en série par des tubes de 8 à chaque extrémité

les tubes sont mis en quinconce de manière à optimiser le transfert de chaleur de la flamme vers l'eau et sont inclinés pour faciliter la circulation de l'eau et les nappes reliées entre elle par des tubes de 8 aussi inclinés
le(s) bruleurs pourraient être des rampes pour minimiser la hauteur, surchauffeur si besoin en face inf, réchauffage de l'alimentation en eau par le dessus.

les nappes sont réalisées une par une et assemblées ensuite. en brasant les bouchons des tubes de 10 on peut teste l'étanchéité avant d'assembler les nappes et les tubes de connexion étant aux extrémités sont faciles à reprendre si besoin, donc pas besoin de brasure compliquée

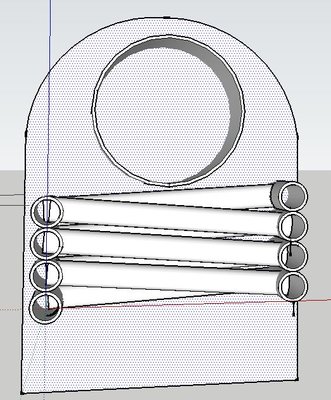

on peut envisager un tube de 50mm horizontal au dessus pour un volume d'eau minimal 235 cc 180 utiles

alimentation en eau indispensable mais puissance de chauffe intéressante dans un volume de 15 cm de long sur 9 de large sur 12-13 de haut. avec le capotage

5.6 dm² soit 20g d'eau par minute 10 l/mn de vapeur à 3 bars ou 6l à 6 bars.
ça devrait permettre de faire tourner théoriquement un 10 cc à 1000 t/m sous 3 bars si le bruleur (phase liquide je pense) suit derrière

des avis ?

[paterson]

salutous,
NON pas d'avis !! c'est trop fort pour moi . J'ai déjà des maux de tête rien qu'en lisant tes dessins.
Je suis resté sur des choses basiques qui ont été développées par des ingé pendant 100 ans

[Pif]

Bien l'bonjour;
Le pif il aime bien lire les romans d'aventures et de science-fiction..

[eul pépère]

à coté de ça : viewtopic.php?f=75&t=3669

mon idée est bien modeste
le but est le même, les moyens, l'expérience en moins, faire une chaudière petite avec une grosse puissance de chauffe,

à quoi bon faire du modelisme si c'est pour refaire sempiternellement la même chose ? c'est pas drôle du tout

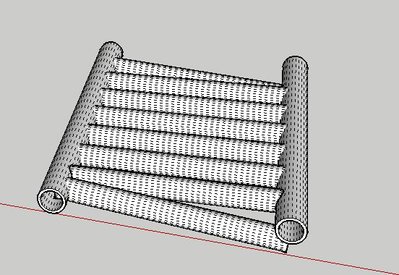

une autre image peut etre plus simple à voir:
