Vanne gaz micrométrique

[Malevthi]

Bonjour,

Je préfère chauffer mes chaudières en utilisant la phase liquide du gaz. Il est relativement difficile de régler le débit car le gaz ne se décomprime qu'en sortie de vanne. Les presse-étoupes sont souvent durs pour être bien étanche au gaz.

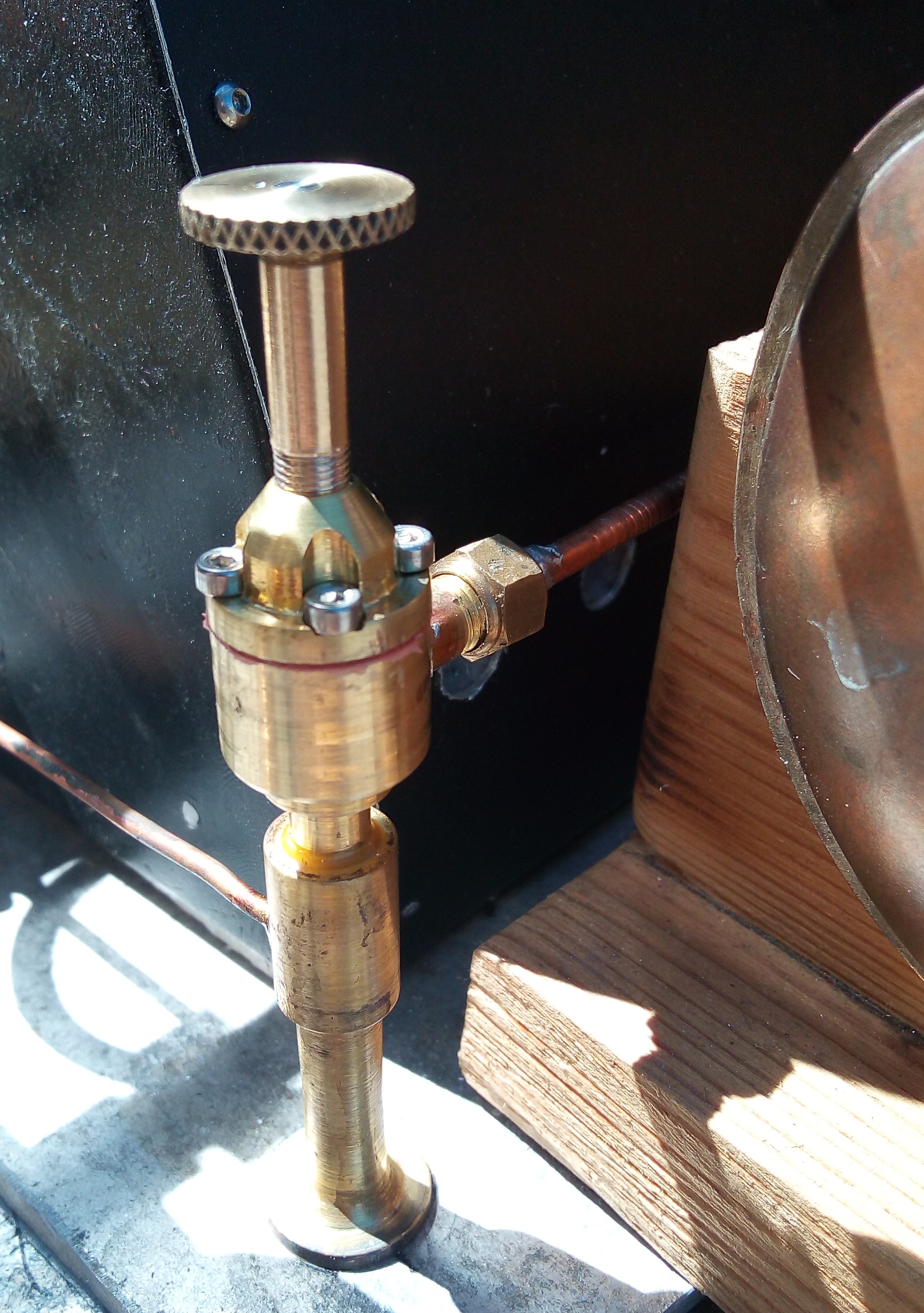

J'ai donc décider de régler ces problème avec une vanne à pointeau et membrane d'étanchéité de ma conception.

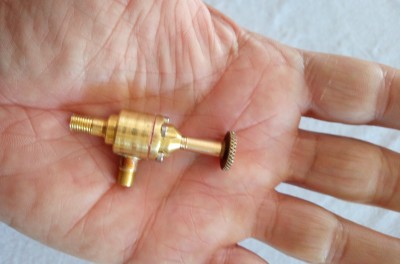

Le pointeau est une épingle en inox, la membrane en silicone de 0,5mm. Un tour de robinet déplace le pointeau de 0,1mm ce qui permet un réglage très précis et sans effort.
La vis de réglage est filetée au pas de 0.5mm (M5x0,5), la membrane est solidaire d'une vis M2 (pas de 0,4mm) qui se visse dans l'axe de la vis de réglage.
Donc quand on visse un tour, la M5 descend de 0,5mm et la M2 monte de 0,4mm => le pointeau descend de 0,1mm.
Un petit ressort de ø4x7mm aide la membrane à soulever le pointeau en ouverture.
Je joins le plan en pdf si quelqu'un veut en faire une.

Vanne gaz micrométrique.pdf

(12.49 Kio) Téléchargé 281 fois

Le ressort vient de là :

[scyllias91]

hello,

Toujours un plaisir de voir une de tes nouvelles créations , bravo pour le réglage avec les 2 pas de vis;les seuls montages que j'ai vu comme cela c'était sur des biellettes de commande de vol de Boeings…
La visserie qui assemble ta vanne c'est du M2 ?

Eric

[Malevthi]

Salut Éric,
Oui les vis sont en M2. Je ne savais pas que Boeing utilisait cette astuce de "réduction" par différence de pas. Merci pour l'info.

[jacques987]

Bonsoir,
Une bien belle conception et réalisation.
Si j'utilisais le gaz en phase liquide, je pense que je me lancerai ...

[berola]

Bonjour
Joli boulot !
le principe des pas différentiels est assez ancien , je possède deux vieux serre joints de maçonnerie utilisant ce principe .Ils serrent très fort.
je l'ai utilisé sur une de mes locomotives avec du M5 x 0,80 et M5 x 0,90 . C'est simple et efficace.
@+

[Zéphyrin]

Ingénieux et précis...en plus, 1/10 ème de tour sont facilement repérables !!
mais il y a aussi des efforts de torsion sur la membrane silicone lors de la rotation en plus de la pression.

[Malevthi]

mais il y a aussi des efforts de torsion sur la membrane silicone lors de la rotation en plus de la pression

Ils sont très faibles, le réglage est très doux et sans point dur. Le pointeau n'est en contact qu'à la fermeture. C'est surtout une vanne de réglage.

[berola]

1/10 ème de tour sont facilement repérables

Plutôt c'est un tour de volant qui donne 1/10 de déplacement !

[Malevthi]

Les deux sont vrais

[berola]

Les deux sont vrais

Je ne comprends pas bien ... 1 /10 de tour de volant ne donne qu' 1/100 de mm de déplacement puisqu'un tour complet donne 1/10

[Malevthi]

On est d'accord, mais rien n’empêche de repérer avec précision 1/10 de tour pour une avancée de pointeau d'1/100 de mm.
La course complète représente en gros 5 à 6/10 de mm.

[Zéphyrin]

Oui, Thierry !
sur ton volant de 12 mm de dia, tu cases facilement 36 divisions, 2.77 micromètre pour un angle de 10° et devant un repère fixe avec un Vernier angulaire au 1/4, tu peux espérer mesurer 2.5°, soit 0.7 micromètres.

[Malevthi]

C'est vrai, mais dans le cas de ma vanne, je n'ai pas besoin d'une telle précision. Mais cela reste utilisable pour d'autres applications et c'est simple à fabriquer. Il suffit d'une différence de pas. Plus l'écart sera faible, plus la précision sera grande. Comme l'a dit Bérola, c'est aussi un amplificateur de force (le cas du serre-joint).

[dudulle]

Bonjour et merci pour le schéma. Est ce qu'il y a une astuce particulière pour percer le siège, afin d'avoir une bonne étanchéité ?

[Malevthi]

Je n'ai pas eu d'astuce particulière. Il faut y aller doucement pour le 0.5mm ...
J'ai aussi dit que c'est une vanne de réglage, elle n'a pas besoin d'être étanche.
