Sifflet à vapeur lequel ?

[vap38]

Bonjour,

Avez-vous des techniciens du sifflet à la CAV ? Je suppose que la réalisation d'un sifflet à trois tons existent sur les locomotives à vapeur.
La technique de fabrication ne doit pas être évidente pour accorder les éléments entre eux.
A+

[berola]

Bonjour
Les sifflets multi tons sont surtout montés sur les locos américaines ou d'origine américaine .
Il y a une quinzaine d'années j'avais réalisé un sifflet à 5 notes pour une loco du far west en 5'
J'avais réalisé 4 ou 5 protos avant d'arriver a un résultat correct .Pas évident du tout !
Certains simplifient la chose en réalisant plusieurs sifflets différents alimentés ensemble .
Ce sifflet est resté sur la loco que j'ai vendue à un amateur Suisse .
Je n'en ai pas les plans ! idiot que je suis !
@+

[shercoteam]

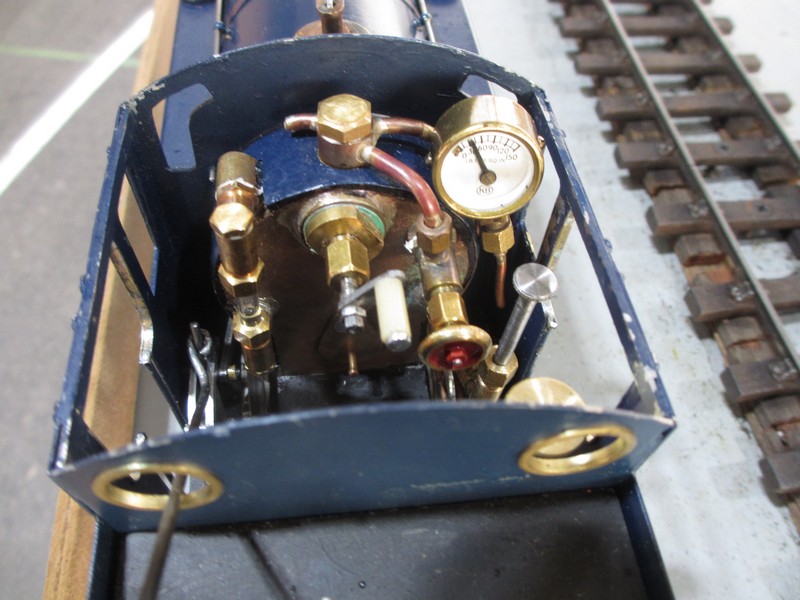

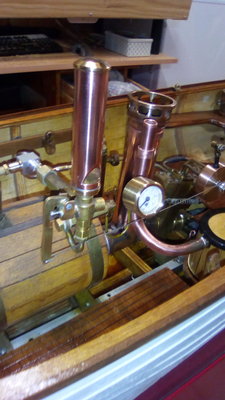

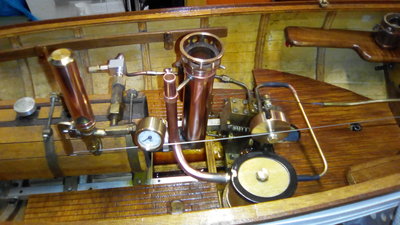

Sur ma chaloupe, le sifflet est en Ø16mm et 70mm de haut, le son est superbe, pas aigu.

Il est vissé sur la vanne vapeur directement en M6x100

[rhavrane]

Bonjour Pierre,
Un en 6 x 100 ? Tous ceux que j'ai en 6 sont en 6 x 75... Au moins, tu sais que je te le volerai pas quand on se verra
Cela dit, si on peut l'entendre chanter...

[paterson]

Salutous,

Malheureusement, en France, la littérature explicative et constructive sur les sifflets est plus que rare. Quelques lignes dans les livres anciens sur la vapeur, tout au plus.
Par contre, outre atlantique, la doc est fournie. Voici 3 bouquins que j'ai rapatrié des USA:



Ces 2 volumes sont des reproductions de livres anciens (1900 +/- 20) avec qques commentaires et dessins de l'auteur.


Dans celui-ci, il y a foule de sifflets et détails de calyopes.

Il existe même un magazine trimestriel "HORN & WHISTLE" pour les "enthousiastes" comme ils disent.

On trouve en GB, ce petit fascicule pour réaliser des sifflets pour nos maquette (voir IB)

Pour obtenir un son grave, l'auteur préconise l'accouplement d'une chambre de résonance sur le sifflet lui-même.

J'ai fabriqué un multi-ton à 3 chambres (assez difficile) Ø63mm. Il reste à le mettre au point. Ce sera le prochain travail du mardi avec mon équipe .

[vilbrequin]

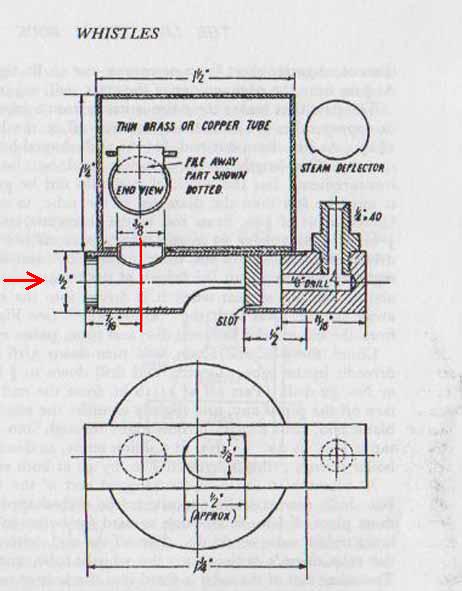

Pour mettre de l'eau au moulin, un plan de sifflet 4 tons et un croquis avec une caisse de résonance.

[paterson]

Le dessin vient du petit bouquin présenté. Si je n'arrive pas à faire fonctionner mon sifflet 3 tons, je ferai celui-ci plus facile que le mien. Très difficile de braser les 3 cloisons sur l'axe central sans que ça se barre dans tous les sens.

[rhavrane]

Bonjour,
Voilà un trois tons qui semble facile à construire... quand c'est fait par un maître es vapeur :
https://www.youtube.com/watch?v=GGAtmCvqwuo

[Zéphyrin]

Voila un autre document, en anglais, sur les sifflets vapeur

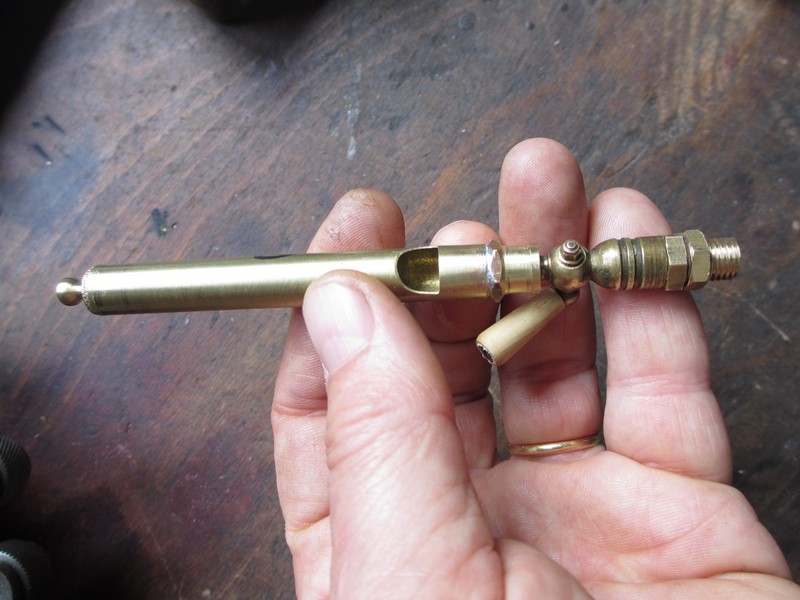

j'ai fait celui-là hier pour ma chaudière en cours, et à l'air comprimé, c'est un ré # 6, du genre hurleur, ça a réveillé de la sieste tout le quartier...

[shercoteam]

Bonjour Pierre,
Un en 6 x 100 ? Tous ceux que j'ai en 6 sont en 6 x 75... Au moins, tu sais que je te le volerai pas quand on se verra
Cela dit, si on peut l'entendre chanter...

Dans le commerce ils sont tous en 6x0.75, mais comme je n'achète rien " sauf les mano", je fait mes accessoires en 6x100 ou 5x0.8 ( budget budget )

Promis, je ferais une vidéo ou tu pourras entendre mon sifflet !

[rhavrane]

Bonjour Pierre,

[scyllias91]

Bonjour Pierre,
Un en 6 x 100 ? Tous ceux que j'ai en 6 sont en 6 x 75... Au moins, tu sais que je te le volerai pas quand on se verra
Cela dit, si on peut l'entendre chanter...

Dans le commerce ils sont tous en 6x0.75, mais comme je n'achète rien " sauf les mano", je fait mes accessoires en 6x100 ou 5x0.8 ( budget budget )

Promis, je ferais une vidéo ou tu pourras entendre mon sifflet !

Bonjour,

Moi aussi j evite au maximum d acheter,mais tu verras le 6 x 100 n est pas du tout adapte a notre pratique.
Le 5x50 ,6 x75 , 8x75 le 10x100 sont bien plus a adapte,j ai achete des filieres et tarauds pas cher sur ebay venant de chine ca marche parfaitement pour le laiton,pour de l acier il faudrait certainement viser plus haut.

Scyllias

[shercoteam]

J'ai le M6-75 depuis peu, mais sur les accessoires, j'ai du mal à voir pourquoi le M6-100 ou M5-75 n'est pas adapté, j'ai des manos qui sont en M5x0.8mm de série et cela va super ;)

[paterson]

salutous,
Pierre, comme cela a été dit précédemment, en mécanique vapeur, on utilise les PAS FINS: M4x50, M5x50, M6x50, M6x75, M8x75, M8x100, M10x75, M10x100, M12x100, M14x10,. . . . . Bien sur, il faut le couple tarauds et filières.
Quand tu veux fileter un tube, il est souhaitable que la filière laisse un peu de matière " à fond de filet" pour la solidité du raccord. Les tubes sont fins et un rapide calcul de géométrie, te permettra de vérifier que la filière peut "couper" le tube si elle n'est pas "a des couettes" comme Sheila.
De plus, je pense que aussi, c'est pour rester dans l'esprit "model engineer " développé par les anglo-saxon, certains filetage étant "compatibles" .
TOUT le matériel modélisme vapeur est taraudé/fileté aux pas fins sauf . . . . . .

[Zéphyrin]

Les filets à pas fins permettent une meilleure étanchéité des accessoires vissés, et une meilleure tenue, surtout pour tout ce qui est percé comme l'a expliqué Roger, de plus leur taille peut être réduite, c'est important quand il n'y a pas de place...et encore n'y pas que la taille des raccords hexa, faut aussi pouvoir mettre une clé pour les serrer !
