Ayant trouvé un plan de vanne sur le net, avec mon "associé mécanique", nous nous sommes lancés dans sa fabrication.
J'en profite pour préciser qu'il est inscrit sur le forum sous le pseudo "steam10"; ET je compte sur vous pour qu'il écrive.

Cette vanne mesure 70mm de haut, corps Ø 22mm, passage vapeur Ø 5mm, corps fabriqué en mécano soudé et sablé.


Voici "le plan flou" qui nous a servi à sa fab.


Une autre suivra, mais réduite à 2/3 ou 1/2, pour être plus compatible avec nos chaudières.

bonjour à vous ;
Zolie la grosssse vanne
Et que nous en dit Steam 10 pouces

Voila une jolie vanne , on aura droit au plan pour les vanne plus petite ?

vilbrequin a écrit :Voila une jolie vanne , on aura droit au plan pour les vanne plus petite ?

Oui , et le dessinateur est sur ce forum

Re ;
Non !!!
On nous l'aurait cacher ???

Bonjour tous,

Très jolie vanne Paterson et beau travail

La vanne est superbe et le fini sablé me plait beaucoup
La fabrication à une échelle plus petite sera proche de la micromécanique
Merci Roger pour cette présentation, bonne suite

Bonjour à vous;
Quelles sont les vis que tu utilise pour les flasques ? On dirait qu'il y a une empreinte BTR sur la partie filetée, non ?
On ne voie pas avec le sablage, la mécano-soudure

Tout à fait Pif; ce sont des vis sans tête, empreinte BTR, lg 10mm. J'en ai récupéré qques 100taines.
Mais depuis la ph précédente, elles ont changé de sens
Le sablage atténue les joints de soudure, surtout si on les fait très fins.

Sur ce genre de vanne, nous avons fait une petite erreur : les colonettes devraient être montées // au plan de joint de la bride de sortie comme sur le plan, d'ailleurs; ça sera pour les prochaines .

paterson a écrit :

vilbrequin a écrit :Voila une jolie vanne , on aura droit au plan pour les vanne plus petite ?

Oui , et le dessinateur est sur ce forum

You are démasqued !!!!!

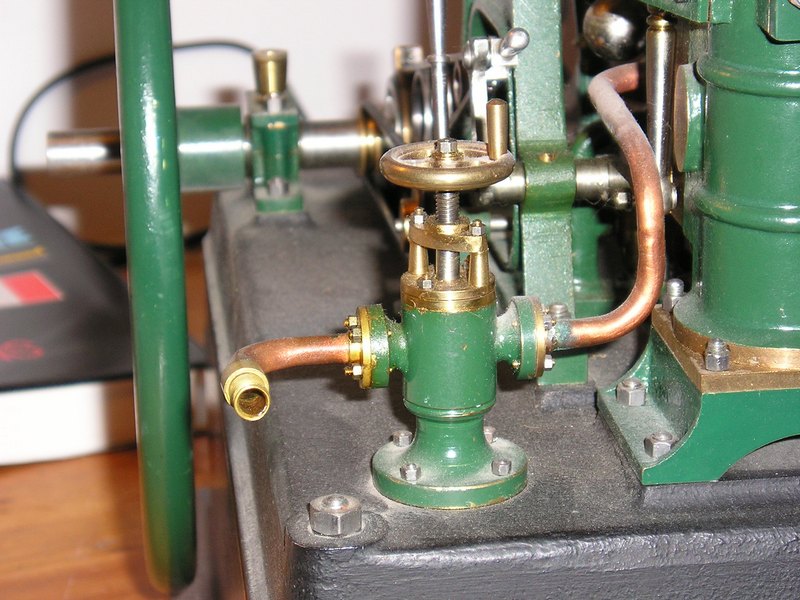

Je vois que sur la vanne que j'ai monté sur mon Vulcan, j'ai aussi mis les colonnettes en diagonale, je ne sais pas s'il y a vraiment une règle; en tous cas elle marche très bien. Je ne me souviens plus ou j'avais pompé ce modèle de vanne...
En plus de la réalisation impec, bravo, c'est sûr que le sablage améliore vraiment l'aspect de ce type de construction, il n'y a pas que l'investissement (€€€) mais il y a aussi l'encombrement !
