Régulateur double membrane

Message non lupar scyllias91 » mer. 7 juin 2017 20:01

Pour équipé mon canot il me faut un régulateur car la capacité de la chaudière et réduite ; il est donc impératif de ne pas gaspillé le moindre cm/cube de vapeur.
En reprenant un peu tous les schémas du forum je me suis dit que je pouvais me faire une version différente du double membrane.
Quelques vues de la bête et on reparlera ensuite du fonctionnement.

https://i58.servimg.com/u/f58/17/36/41/36/img_2017.jpg
https://i58.servimg.com/u/f58/17/36/41/36/img_2018.jpg
Une video fonctionnement la plage de régulation est d'environ 500gr pour une consigne a 3kg.


[https://www.youtube.com/watch?v=R4AScx9oTJc&t=9s

Scyllias






_________________
Scyllias91




Messages : 1165
Date d'inscription : 07/10/2013
Age : 51
Localisation : janville sur juine




Modifié en dernier par scyllias91 le jeu. 8 juin 2017 08:24, modifié 1 fois.

Avatar du membre

rhavrane
Messages : 1289
Enregistré le : ven. 11 févr. 2011 19:00
Localisation : Saint-Mandé
Âge : 61

Re: Régulateur double membrane

Message non lupar rhavrane » mer. 7 juin 2017 20:44

Bonjour Eric,
Ta vidéo visible directement ;-)
https://www.youtube.com/watch?v=R4AScx9oTJc&t=9s
Et en plus, il ressemble à un simple membrane, plan bienenu pour comprendre TOP
Raphaël
La vapeur oui, et avec son ...
Mes vidéos: http://www.youtube.com/user/rhavrane
Mes albums: https://picasaweb.google.com/104408627118165995713

Avatar du membre

Auteur du sujet
scyllias91
Messages : 635
Enregistré le : jeu. 2 févr. 2012 19:25
Localisation : janville 91510
Âge : 52

Re: Régulateur double membrane

Message non lupar scyllias91 » mer. 7 juin 2017 21:09

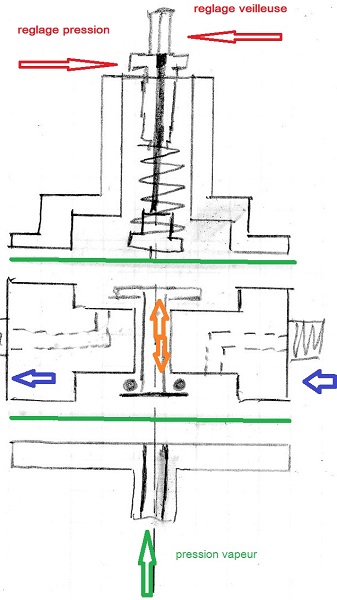

La suite un petit schéma interne.

En rouge les réglages ,la partie réglage veilleuse n apparaît pas sur les photos .
En orange le petit clapet a l'intérieur qui peut monter et descendre.
En vert les 2 membranes
En bleu cheminement du gaz




Scyllias

Avatar du membre

vilbrequin
Messages : 936
Enregistré le : ven. 7 janv. 2011 23:16
Localisation : Essonne
Âge : 56

Re: detendeur double membrane

Message non lupar vilbrequin » mer. 7 juin 2017 21:47

Voila un régulateur rondement mené, fonctionnement nickel. Bravos TOP

Avatar du membre

rhavrane
Messages : 1289
Enregistré le : ven. 11 févr. 2011 19:00
Localisation : Saint-Mandé
Âge : 61

Re: Régulateur double membrane

Message non lupar rhavrane » mer. 7 juin 2017 21:50

Bonjour Eric,
C'est bien ce que je pensais, ton double membrane est en fait un simple membrane amélioré car la vapeur et le gaz sont de part et d'autre de la même membrane. Je partage avec tout le monde ce qu'est un "vrai" double membrane:
https://www.youtube.com/watch?v=IETXzCzTV8E
Raphaël
La vapeur oui, et avec son ...
Mes vidéos: http://www.youtube.com/user/rhavrane
Mes albums: https://picasaweb.google.com/104408627118165995713

Avatar du membre

le PIF 30
Messages : 1855
Enregistré le : mer. 2 févr. 2011 19:31
Localisation : Cévennes
Âge : 67

Re: Régulateur double membrane

Message non lupar le PIF 30 » jeu. 8 juin 2017 07:16

:D Bien l'bonjour;
Bie Eric TOP
Et de plus facile de réalisation, reste de ne pas se trompé dans le choix des membranes .
@ + pif, au plaisir de vous lire
Le flux et le reflux me font marée (Devos)

Avatar du membre

Auteur du sujet
scyllias91
Messages : 635
Enregistré le : jeu. 2 févr. 2012 19:25
Localisation : janville 91510
Âge : 52

Re: Régulateur double membrane

Message non lupar scyllias91 » jeu. 8 juin 2017 08:30

Bonjour,

Suite à un Mp que j'ai reçu:

J'ai pas plus de plan que le schéma poster sur le forum :nul:
Le diamètre max est de 25 mm la visserie du 2,5mm et le ressort provient d'une cartouche de gaz.
Le O-ring est un 3X1.5mm

Scyllias

Avatar du membre

rhavrane
Messages : 1289
Enregistré le : ven. 11 févr. 2011 19:00
Localisation : Saint-Mandé
Âge : 61

Re: Régulateur double membrane

Message non lupar rhavrane » jeu. 8 juin 2017 08:38

Bonjour,
Tu as vérifié la possible variation de la taille de la veilleuse ?
Je ne comprends pas non plus comment le réglage du gaz peut se faire du côté où il n'est pas d'autant que les deux vis agissent au final uniquement sur le ressort. Et je croyais qu'un ressort de bouteille de gaz était taré sur 5 bars.
Tout cela n'est pas grave, l'important est que ton régulateur fonctionne, ce que tu nous a montré TOP
Raphaël
La vapeur oui, et avec son ...
Mes vidéos: http://www.youtube.com/user/rhavrane
Mes albums: https://picasaweb.google.com/104408627118165995713

Avatar du membre

Auteur du sujet
scyllias91
Messages : 635
Enregistré le : jeu. 2 févr. 2012 19:25
Localisation : janville 91510
Âge : 52

Re: Régulateur double membrane

Message non lupar scyllias91 » jeu. 8 juin 2017 09:23

Hello,

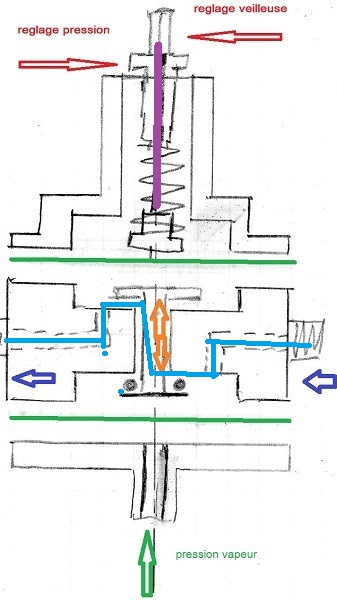

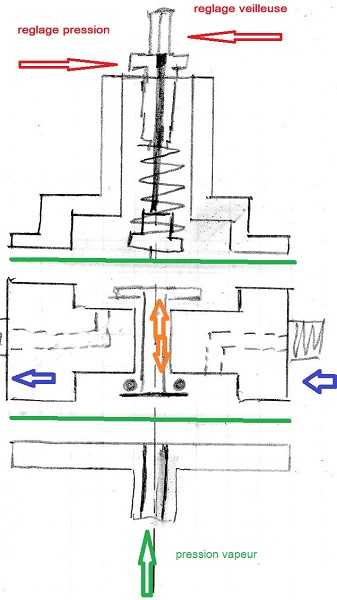

Je reposte un schéma pour ceux qui suivent pas au fond de la classe mdr

Le gaz suis le trajet en bleu, lorsque la pression de vapeur atteint la valeur la valeur déterminé par la contrainte du ressort la membrane coté vapeur pousse le clapet vers le haut qui se ferme ,mais et c'est là l'astuce , la vis en en mauve sur le schéma limite la fermeture du clapet en laissant une légere fuite .
la vis marqué "réglage pression" règle la pression de consigne en écrasant le ressort ,la vis marqué "réglage veilleuse" limite la course vers le haut du clapet.
Inconvénient quand on modifie le réglage de la pression on modifie le réglage de la veilleuse (que l'on peut réajuster en vissant ou dévissant la vis mauve)
les réglages jouent sur 1/8 de tour.

Pour les ressorts ,un tarage a 5 bars de veut rien dire .un ressort se déforme pour une certaine force (fonction de ces caractéristiques).Dans notre cas la force est donné par la pression de vapeur et la surface de la membrane (F=PxS)
Dans mon cas la surface de la membrane est d'environ 2 cm² avec une pression de 3 bars la force est de 6kg (désolé pour les puristes des unités)
Fichiers joints

Avatar du membre

paterson
Messages : 4118
Enregistré le : ven. 28 mai 2010 23:06
Site Internet
Localisation : Tournefeuille (31)
Âge : 70
Contact :

Re: Régulateur double membrane

Message non lupar paterson » jeu. 8 juin 2017 10:41

scyllias91 a écrit : Hello,
.......................
Je reposte un schéma pour ceux qui suivent pas au fond de la classe mdr


Bon, quand on est mécanicien + usineur + dessinateur, on peut interpréter facilement ce crobar.
Mais c'est juste mon avis. :clin:
Cordiales salutations vaporistes
Roger31 (CAV 1258)
http://picasaweb.google.com/109200417126637456771" onclick="window.open(this.href);return false;
http://www.trainvapeur-toulouse.com" onclick="window.open(this.href);return false;

Avatar du membre

Auteur du sujet
scyllias91
Messages : 635
Enregistré le : jeu. 2 févr. 2012 19:25
Localisation : janville 91510
Âge : 52

Re: Régulateur double membrane

Message non lupar scyllias91 » jeu. 8 juin 2017 13:04

paterson a écrit :
scyllias91 a écrit : Hello,
.......................
Je reposte un schéma pour ceux qui suivent pas au fond de la classe mdr


Bon, quand on est mécanicien + usineur + dessinateur, on peut interpréter facilement ce crobar.
Mais c'est juste mon avis. :clin:



Hello,

Mais pour plus de clarté il faut vraiment que je me décide à apprendre à dessiner en DAO ,mais j'ai pas le temps et les tutos sur le web j'aime pas :nul: je préfère tourner les manivelles :lol: ...

PS: En plus j'ai jeter mes Rotrings mdr mdr mdr

Avatar du membre

Nounours67
Messages : 810
Enregistré le : mer. 30 déc. 2015 18:43
Localisation : 67400 Illkirch-Graffenstaden
Âge : 71

Re: Régulateur double membrane

Message non lupar Nounours67 » jeu. 8 juin 2017 14:11

Hello scyllias,

" En plus j'ai jeté mes Rotrings"
Impardonnable !!! :nul:
Une petite impatience ruine un grand projet (Confucius)
Sept fois mesure, une fois coupe (proverbe russe)
On ne naît pas humain, on le devient (Ievgueni Evtouchenko)
La construction d'une maquette, c'est comme le vélo, quand ça n'avance pas, on tombe

Avatar du membre

Malevthi
Administrateur du site
Messages : 3900
Enregistré le : ven. 28 mai 2010 21:13
Localisation : Digne les Bains (04)
Âge : 53

Re: Régulateur double membrane

Message non lupar Malevthi » jeu. 8 juin 2017 20:28

:coucou:
Je suis toujours intéressé par les recherches et protos, donc, félicitations Eric !
Je rejoins toutefois Raphaël, s'il y a bien 2 membranes, une seule participe à la régulation. L'autre est une étanchéité entre le ressort placé à pression atmosphérique et le gaz à une pression variable selon la demande.
Même si lors de la démonstration le régulateur a montré de bonnes qualités, j'entrevois des fluctuations. En effet le gaz ayant des pressions variables en fonction de la température, il va agir plus ou moins fort sur la membrane inférieure, comme pour un simple membrane. La solution serait l'ajout d'un détendeur (comme le titre initial l'avait anticipé ...).
Le vrai trésor, c'est de transmettre.

Avatar du membre

Auteur du sujet
scyllias91
Messages : 635
Enregistré le : jeu. 2 févr. 2012 19:25
Localisation : janville 91510
Âge : 52

Re: Régulateur double membrane

Message non lupar scyllias91 » sam. 10 juin 2017 09:20

Bonjour,

Pour répondre à Thierry, quand j'ai écris le titre j'étais déjà au step :suivant la fabrication du détendeur :mrgreen:
Pour la membrane supérieure effectivement elle ne remplace qu'un joint ,mais la "version 2" du régulateur prévoit de ramener la pression du gaz sur la face supérieure de cette membrane ( je vais devoir rajouter des joints).
En ramenant la pression du gaz sur les 2 faces de la membrane on a un régulateur dit compensé et la régulation ne dépendra plus de la pression du gaz.

Scyllias R&D

Avatar du membre

Zéphyrin
Messages : 2051
Enregistré le : sam. 3 sept. 2011 20:25
Localisation : Essonne
Âge : 70
Contact :

Re: Régulateur double membrane

Message non lupar Zéphyrin » sam. 10 juin 2017 10:45

En effet le gaz ayant des pressions variables en fonction de la température, il va agir plus ou moins fort sur la membrane inférieure, comme pour un simple membrane


je ne vois pas pourquoi ce n'est pas vrai pour un double membrane certifié double membrane, sauf si la pression de vapeur commande un boisseau, indépendant de la pression du gaz.
