Régulateur de chauffe double membrane

Message non lupar Malevthi » lun. 14 août 2017 15:09

Bonjour à tous,

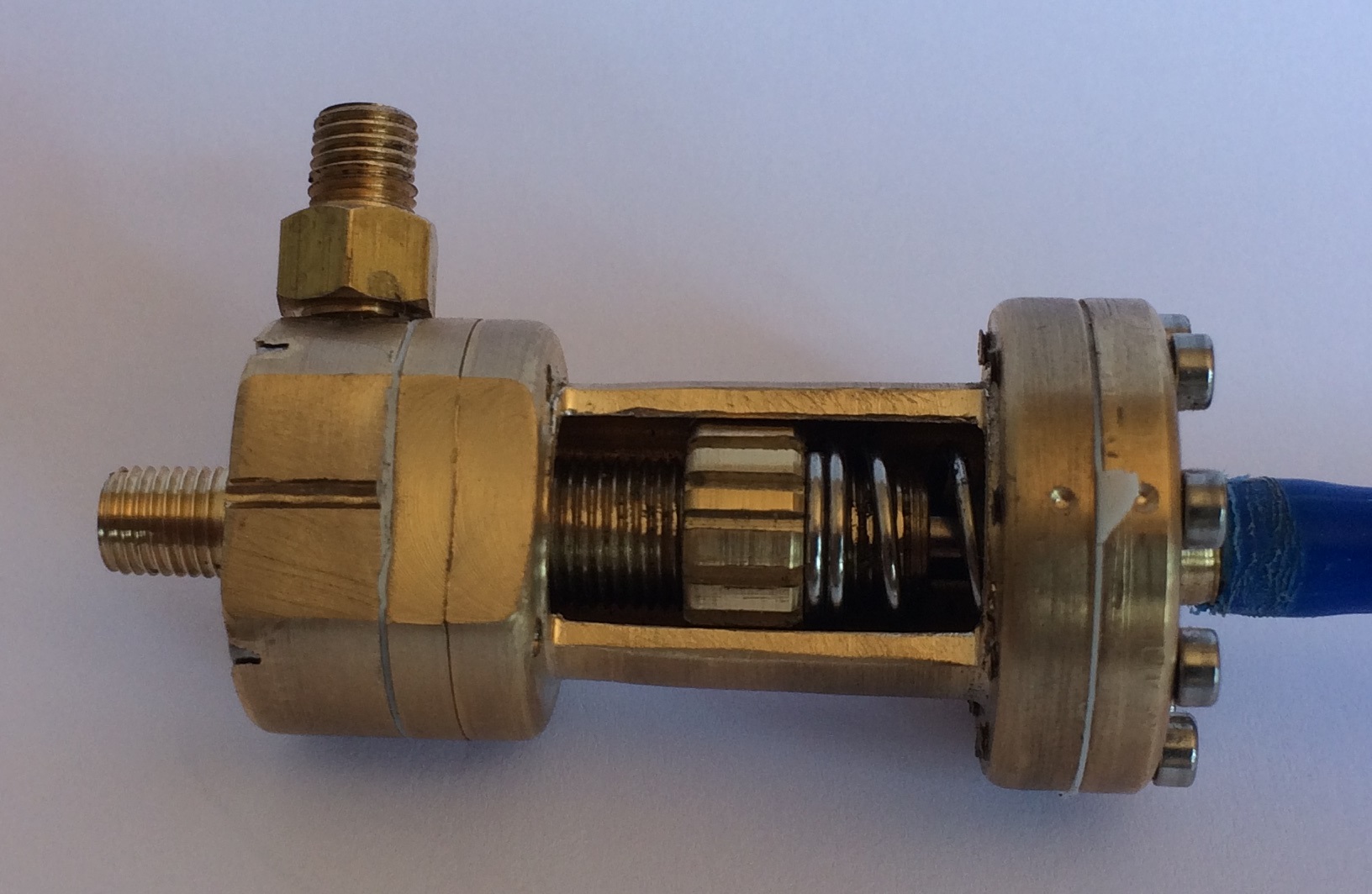

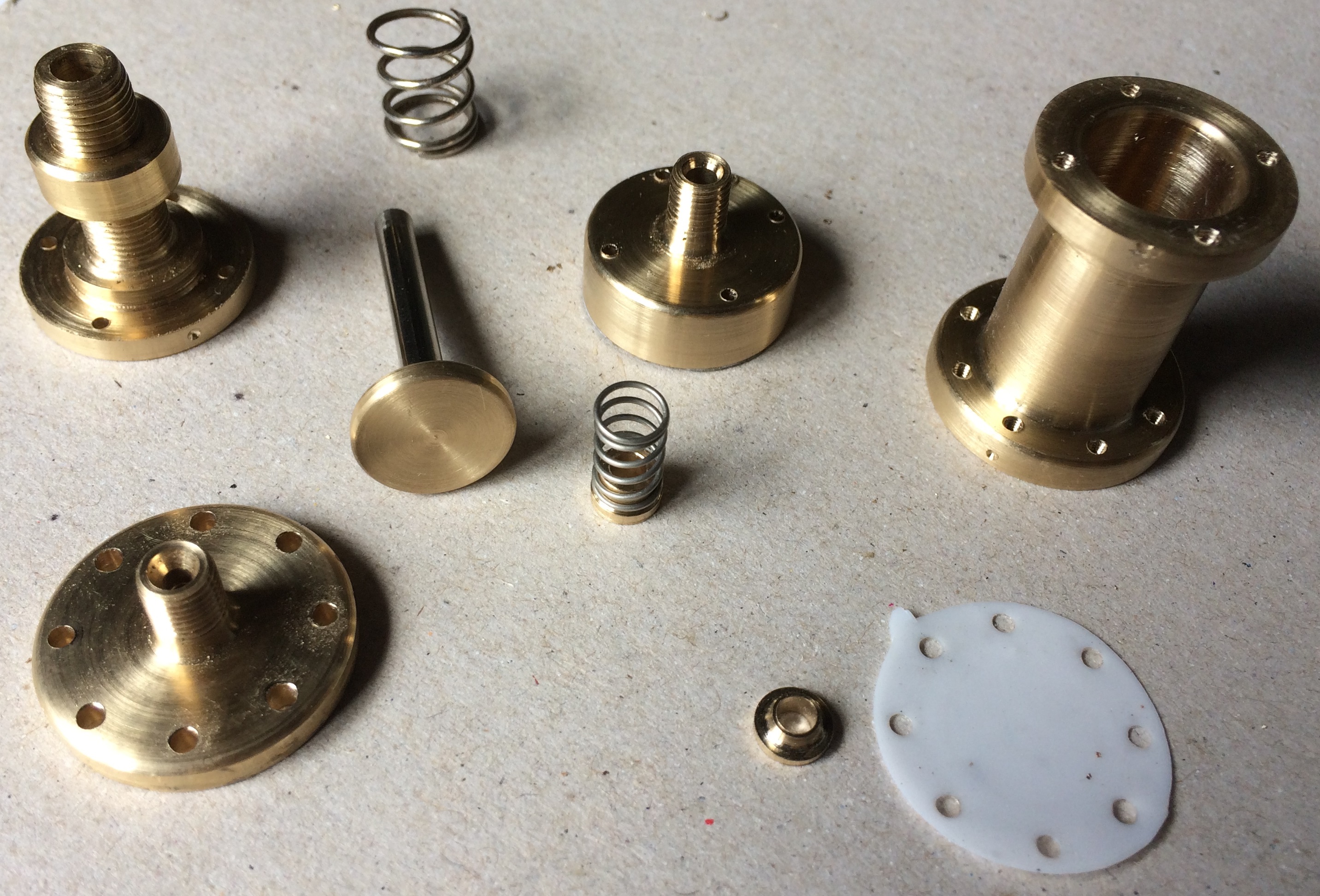

Je viens de finir la fabrication d'un régulateur de chauffe double membrane selon les plans de Daniel Brouard. Voici les photos des pièces en cours d'usinage et le régulateur fini. J'ai fait des essais avec un brûleur céramique et un petit montage me permettant de simuler la montée en pression. La chauffe réduit progressivement jusqu"à l'extinction complète à la pression de consigne (réglable par la molette) :



J'ai supprimé la vis de réglage de la veilleuse qui sera indépendante.
Le vrai trésor, c'est de transmettre.

Avatar du membre

le PIF 30
Messages : 1814
Enregistré le : mer. 2 févr. 2011 19:31
Localisation : Cévennes
Âge : 67

Re: Régulateur de chauffe double membrane

Message non lupar le PIF 30 » lun. 14 août 2017 16:24

:D Bien l'bonjour;
Beau travail ( sous la chaleur )
Bien la p'tite languette de la membrane
Veilleuse à part, pas plus simple de l'incorporée au reste ?
@ + pif, au plaisir de vous lire
Le flux et le reflux me font marée (Devos)

Avatar du membre

Auteur du sujet
Malevthi
Administrateur du site
Messages : 3867
Enregistré le : ven. 28 mai 2010 21:13
Localisation : Digne les Bains (04)
Âge : 53

Re: Régulateur de chauffe double membrane

Message non lupar Malevthi » lun. 14 août 2017 17:42

La veilleuse sera un micro brûleur sur une autre sortie du réservoir pour qu'il n'y ait pas d'interférences entre les deux dispositifs.

Une petite vidéo du fonctionnement
(sans formules de politesse ni commentaires :D )

https://www.youtube.com/watch?v=1hBoUUc9Rlg&feature=youtu.be
Le vrai trésor, c'est de transmettre.

Avatar du membre

paterson
Messages : 4043
Enregistré le : ven. 28 mai 2010 23:06
Site Internet
Localisation : Tournefeuille (31)
Âge : 70
Contact :

Re: Régulateur de chauffe double membrane

Message non lupar paterson » lun. 14 août 2017 22:25

:bravo c'est bien chef, tu la mets en veilleuse ! mdr
jesors
Cordiales salutations vaporistes
Roger31 (CAV 1258)
http://picasaweb.google.com/109200417126637456771" onclick="window.open(this.href);return false;
http://www.trainvapeur-toulouse.com" onclick="window.open(this.href);return false;

Avatar du membre

rhavrane
Messages : 1238
Enregistré le : ven. 11 févr. 2011 19:00
Localisation : Saint-Mandé
Âge : 61

Re: Régulateur de chauffe double membrane

Message non lupar rhavrane » mar. 15 août 2017 14:37

Bonjour Thierry,

Beau travail car ce genre d'accessoire demande beaucoup de précision. A titre personnel cependant, je trouve plus simple et confortable d'avoir une vis de réglage de la veilleuse sur le régulateur.
Et le plan de Daniel ressemble à celui de Roger qui soit ressembler à celui de... ;-)
Raphaël
La vapeur oui, et avec son ...
Mes vidéos: http://www.youtube.com/user/rhavrane
Mes albums: https://picasaweb.google.com/104408627118165995713
