Montage niveau

Message non lu par harmovap »

Bonjour,

Voici une petite astuce pour faciliter l'alignement du niveau d'eau.
Cette idée m'est venue suite à l'épreuve d'une chaudière (que je fais régulièrement entre 8 et 10 bars , ce qui entraine souvent un mouvement des viroles du niveau).
L'axe horizontal est facile à rectifier avec une tige laiton ou acier visée sur les viroles et par déformation il est facile de retrouver l'alignement.
Par contre pour les autres axes avec du téflon , des rondelles d'épaisseur, on y arrive, mais ...

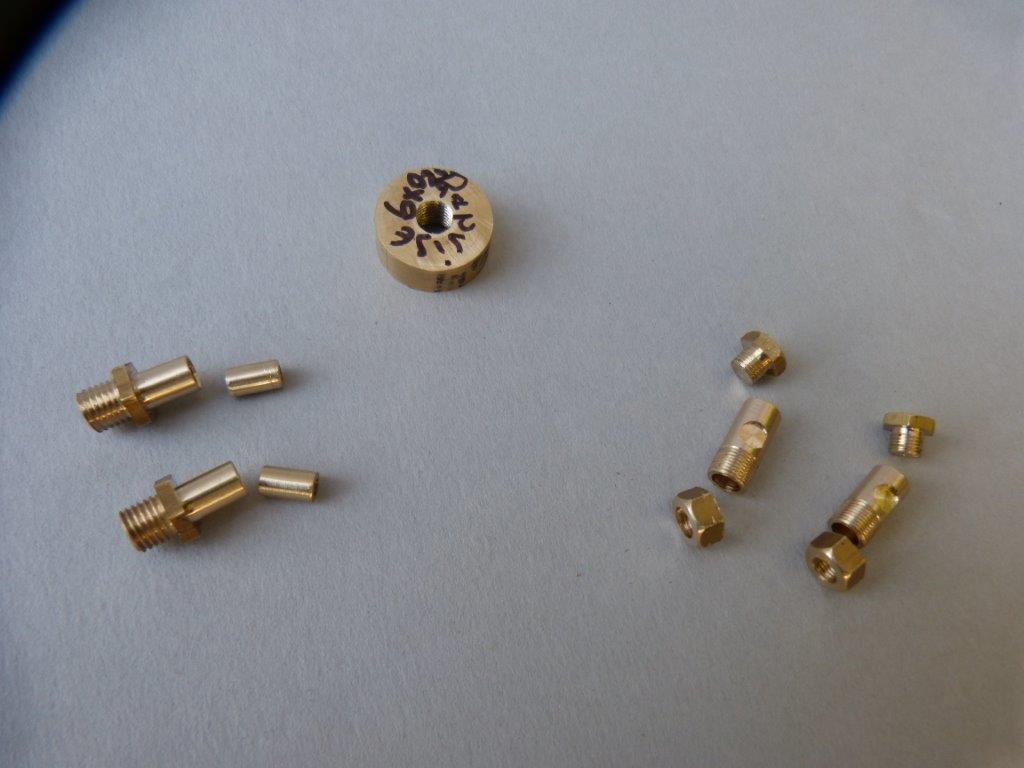

Avec ce système, il suffit de bloquer les parties qui se vissent sur les deux viroles, de mettre les deux supports de tube de niveau , glisser une tige du diamètre du tube à la place du verre afin d'avoir la position idéale . Il reste à faire une soudure à l'étain ou étain argent entre les deux pièces et l'alignement est parfait.


Avatar du membre
vap38
Messages : 236
Enregistré le : mar. 15 juin 2010 18:38
Site Internet
Localisation : Saint Marcellin
Contact :

Re: Montage niveau

Message non lu par vap38 »

Bonjour,
Merci et bravo pour l'idée d'alignement du tube en Pyrex TOP le montage est parfait
a+

Avatar du membre
harmovap
Messages : 38
Enregistré le : mar. 5 oct. 2010 21:26
Localisation : aubagne

Re: Montage niveau

Message non lu par harmovap »

Montage niveau plan.pdf
(29 Kio) Téléchargé 205 fois

Avatar du membre
actinos76
Messages : 287
Enregistré le : mer. 23 août 2017 23:07

Re: Montage niveau

Message non lu par actinos76 »

en voila une idée qu'elle est bonne,j'ai pris le plan parce que ça peu servir pour se simplifier la vie TOP
@+,vincent.

Avatar du membre
berola
Messages : 1619
Enregistré le : ven. 28 mai 2010 20:46
Site Internet
Localisation : Ardèche/Drôme
Contact :

Re: Montage niveau

Message non lu par berola »

Bonjour
que je fais régulièrement entre 8 et 10 bars , ce qui entraine souvent un mouvement des viroles du niveau).
Si les emplantures de ces viroles se déforment c'est qu'il y a un soucis de conception un peu légère .
@+
CAV 430
"je ne me lasse pas d'être utile , c'est ma nature" Leonard de Vinci

Avatar du membre
eul pépère
Messages : 332
Enregistré le : lun. 24 sept. 2018 22:19

Re: Montage niveau

Message non lu par eul pépère »

pour le niveau, y a t il un inconvénient à les fixer avec des tuyaux de 3-4mm brasés directement sur la chaudière avec des raccords à visser au bout ? histoire de pouvoir mettre le niveau un peu détaché de la cuve pour des raisons de visibilité et de facilité d'installation, d’étanchéité. et aussi de moins d'efforts sur le tube en verre ? (les tubes en cuivre recuit sont assez souples pour les mettre en forme comme on veut )

avec un niveau comme :
Image postée, réduite en taille. Si aucune image n'est visible le serveur est mort ou non liable à distance
Cliquez pour agrandir
et des raccords comme
Image postée, réduite en taille. Si aucune image n'est visible le serveur est mort ou non liable à distance
Cliquez pour agrandir
en prenant juste la partie qui se soude sur le tube avec la partie qui se visse sur l'extrémité du niveau ?

par la même occasion, la vanne vapeur elle se met avant ou après la surchauffe ? ie faut il chaudière/virole vanne vapeur/tube de surchauffe/graisseur/vanne rc/moteur

ou

chaudière/tube surchauffe/vanne vapeur/graisseur/vanne rc/moteur ?
dans le deuxième cas, la prise vapeur peut elle être percée brasée directement sur le dôme vapeur ?

pareil pour l'arrivée d'eau via la pompe de remplissage

pareil pour la soupape de sécurité

par ce que pour une chaudière genre scott le corps principal de la chaudière est sous le capotage et ça va pas être commode d'aller mettre des truc fixés directement sur le corps de chaudière (sans compter que les joints vont peut être pas aimer d’être chauffés en direct sous le capotage)

merci

Avatar du membre
harmovap
Messages : 38
Enregistré le : mar. 5 oct. 2010 21:26
Localisation : aubagne

Re: Montage niveau

Message non lu par harmovap »

C'est exact , l'épaisseur des fonds est de 1 mm ( question de poids ), il faudrait passer avec de la tôle de 1,2mm . Autre chose , les viroles ont été soudées à l''intérieur des fonds avec un anneau de 0,5mm de diam.,En soudant par devant il faut en général plus de soudure , cela bave un peu mais rigidifie les fonds.............

Ajouté 33 minutes 5 secondes après :
eul pépère a écrit :pour le niveau, y a t il un inconvénient à les fixer avec des tuyaux de 3-4mm brasés directement sur la chaudière avec des raccords à visser au bout ? histoire de pouvoir mettre le niveau un peu détaché de la cuve pour des raisons de visibilité et de facilité d'installation, d’étanchéité. et aussi de moins d'efforts sur le tube en verre ? (les tubes en cuivre recuit sont assez souples pour les mettre en forme comme on veut )
Il est possible de souder deux tuyaux sur la chaudière pour fixer ensuite le niveau d'eau, mais, pas conseillé avec des petits diamètres car une fois brasés, ils deviennent très malléables et ce sera très délicat pour le serrage des raccords . Avec un petit choc , le niveau risque de se casser je ne le conseille pas
Pour la vanne vapeur , cela dépends de la surchauffe , si elle est faible et qu'il s'agit plutôt d'un assèchement , pas de problème pour la position ; si la surchauffe est élevée il faut mettre la vapeur après la surchauffe de manière à avoir toujours de la vapeur à l'intérieur du tuyau.
On peut toujours braser un tuyau de sortie de vapeur directement sur le dôme , penser à calorifuger .
Pour l'arrivée d'eau de la pompe alimentaire il faut un clapet de non retour sur la chaudière.
Prévoir un dôme assez grand afin de pouvoir souder deux viroles pour soupape de sûreté, vanne vapeur ...comme cela ces accessoires seront parfaitement accessibles.

Bon courage

Avatar du membre
eul pépère
Messages : 332
Enregistré le : lun. 24 sept. 2018 22:19

Re: Montage niveau

Message non lu par eul pépère »

merci beaucoup

Avatar du membre
Malevthi
Administrateur du site
Messages : 4405
Enregistré le : ven. 28 mai 2010 21:13
Localisation : Digne les Bains (04)

Re: Montage niveau

Message non lu par Malevthi »

:coucou:
Une solution au problème de solidité du montage de niveau (à cause d'une éventuelle déformation ou parce qu'il est au bout de tubes "mous" ) est de le fixer sur une plaque rigide comme sur cette chaudière :
Le vrai trésor, c'est de transmettre ses connaissances (pas les virus !)
