niveau d'eau tube de verre

Message non lu par eul pépère »

bonjour, j'ai vu ça :
https://www.pearl.fr/article/NX6986/jeu ... -nettoyage

pensez vous que ça puisse faire l'affaire pour des niveaux ?

Avatar du membre
Mr-Phil
Messages : 97
Enregistré le : lun. 13 févr. 2012 20:53
Localisation : Lozère

Re: niveau d'eau tube de verre

Message non lu par Mr-Phil »

Dommage, ils ne vendent pas les raccords avec... :roll:

Avatar du membre
berola
Messages : 1619
Enregistré le : ven. 28 mai 2010 20:46
Site Internet
Localisation : Ardèche/Drôme
Contact :

Re: niveau d'eau tube de verre

Message non lu par berola »

Ca peut faire , mais en 8 mm c'est un peu gros !
Ceux là iraient mieux
https://fr.aliexpress.com/item/32900308 ... b201603_52
Pour le prix ….! ils sont même coupés a 30 ou 40 mm
CAV 430
"je ne me lasse pas d'être utile , c'est ma nature" Leonard de Vinci

Avatar du membre
eul pépère
Messages : 332
Enregistré le : lun. 24 sept. 2018 22:19

Re: niveau d'eau tube de verre

Message non lu par eul pépère »

Ca peut faire , mais en 8 mm c'est un peu gros !
c'était la question..
un diamètre plus grand ne diminue t il pas le risque de bulles dans le niveau ? et n'augmente t il pas la visibilité du niveau ?
et quel est l'inconvénient d'un diamètre de 8mm

sinon 30 € les 30 tubes de 115mm c'est pas cher ...

Avatar du membre
berola
Messages : 1619
Enregistré le : ven. 28 mai 2010 20:46
Site Internet
Localisation : Ardèche/Drôme
Contact :

Re: niveau d'eau tube de verre

Message non lu par berola »

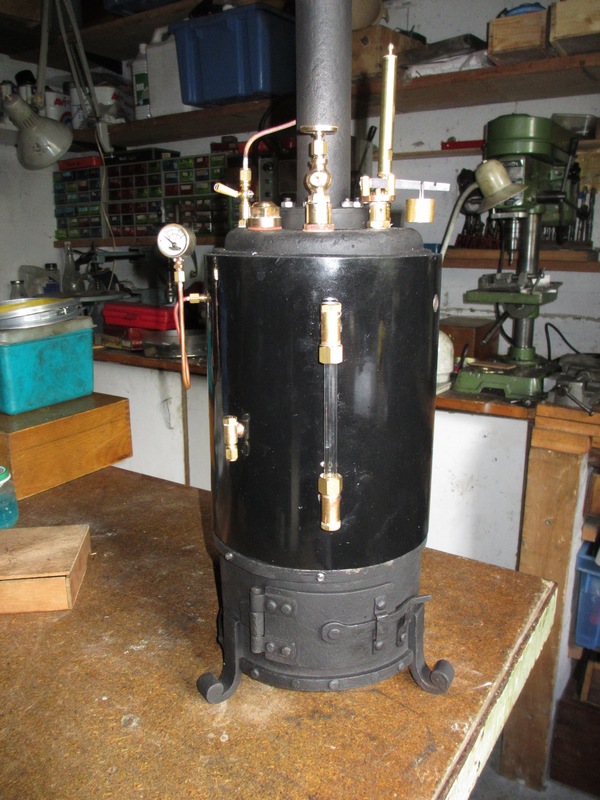

J'utilise du tube de 8 mm pour les niveaux de grosses chaudières ( # 24 litres) mais pour les petites du 4 ou 5 mm suffit amplement
Ils ne se bouchent pas plus pour autant .
CAV 430
"je ne me lasse pas d'être utile , c'est ma nature" Leonard de Vinci

Avatar du membre
eul pépère
Messages : 332
Enregistré le : lun. 24 sept. 2018 22:19

Re: niveau d'eau tube de verre

Message non lu par eul pépère »

Ils ne se bouchent pas plus pour autant
pas se boucher mais les bulles ?

A+

Avatar du membre
berola
Messages : 1619
Enregistré le : ven. 28 mai 2010 20:46
Site Internet
Localisation : Ardèche/Drôme
Contact :

Re: niveau d'eau tube de verre

Message non lu par berola »

Il n'y a pas de bulles si les viroles hautes et basses sont de dimensions correctes et laissent passer l'eau correctement .
De toutes façons il faut toujours un robinet de purge en position basse .
CAV 430
"je ne me lasse pas d'être utile , c'est ma nature" Leonard de Vinci

Avatar du membre
Zéphyrin
Messages : 2711
Enregistré le : sam. 3 sept. 2011 20:25
Localisation : Essonne
Contact :

Re: niveau d'eau tube de verre

Message non lu par Zéphyrin »

bonne idée ces pailles en verre, il y en a en inox, mais moins pratique pour un niveau d'eau...

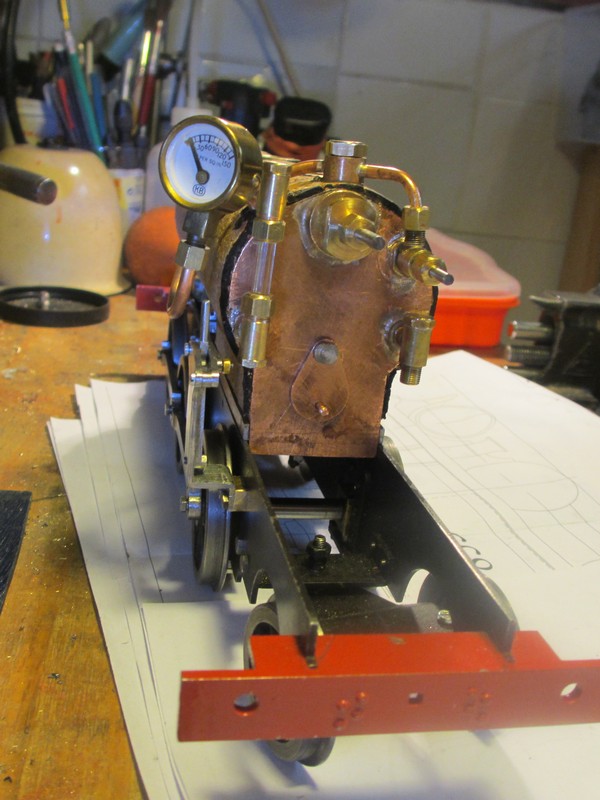

Il y a quand même des dimensions limites, j'ai fait des niveaux d'eau pour tube de verre 3 mm seulement pour l'aspect, il est bien évident que la capillarité fausse toutes les mesures dans les cas ou l'eau veux bien entrer dedans !
avec un verre de 4 mm, on commence à avoir une idée de l'eau à l'intérieur, mais ils paraissent énorme pour mes petites locos !
et à 8mm c'est un instrument de mesure, qq coups de pompe sont visibles...

Avatar du membre
paterson
Messages : 4724
Enregistré le : ven. 28 mai 2010 23:06
Site Internet
Localisation : Tournefeuille (31)
Contact :

Re: niveau d'eau tube de verre

Message non lu par paterson »

eul pépère a écrit :
pas se boucher mais les bulles ?

A+
Salutous,
Pour éviter les bulles dans un niveau, mettre, au montage, un fil d'inox(~ 5/10) dans le tube. TOP
Cordiales salutations vaporistes
Roger31 (CAV 1258)
http://picasaweb.google.com/109200417126637456771" onclick="window.open(this.href);return false;
http://www.trainvapeur-toulouse.com" onclick="window.open(this.href);return false;

Avatar du membre
rhavrane
Messages : 1783
Enregistré le : ven. 11 févr. 2011 19:00
Localisation : Saint-Mandé
Contact :

Re: niveau d'eau tube de verre

Message non lu par rhavrane »

Bonjour,
Pas de l'inox, du cuivre dans une chaudière en cuivre avec viroles laiton pour éviter tout effet d'électrolyse :
https://www.youtube.com/watch?v=RkK82YE44XI
Raphaël
La vapeur oui, et avec son ...
Mes vidéos: http://www.youtube.com/user/rhavrane
Mes albums: https://picasaweb.google.com/104408627118165995713

Avatar du membre
berola
Messages : 1619
Enregistré le : ven. 28 mai 2010 20:46
Site Internet
Localisation : Ardèche/Drôme
Contact :

Re: niveau d'eau tube de verre

Message non lu par berola »

Bonjour

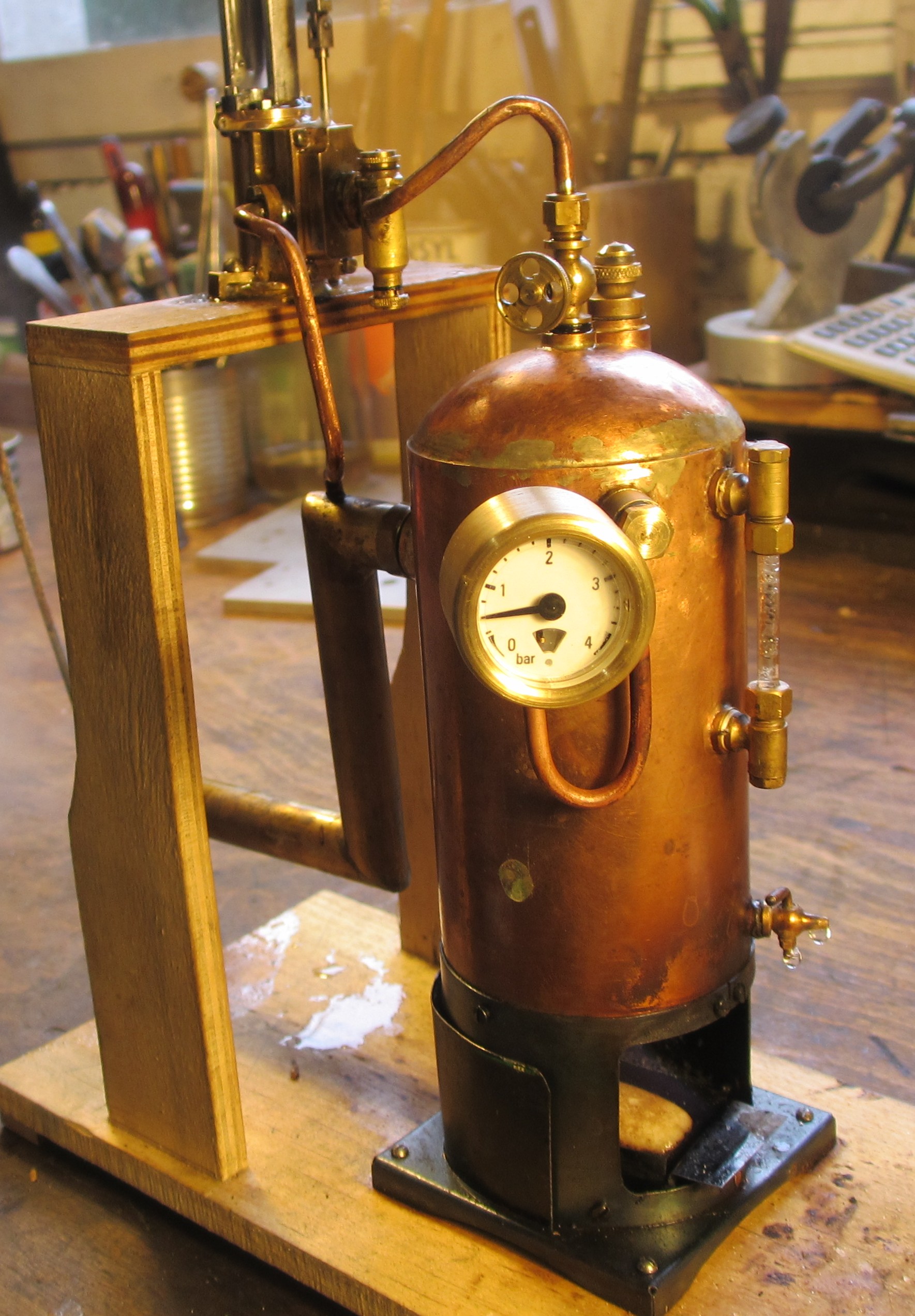

Prendre la pression sur la purge du niveau afin d'alimenter le régulateur n'est pas vraiment une bonne solution.
Pour être fiable il faudrait la prendre directement sur la chaudière par une virole indépendante ……..mais bon …..
@+
CAV 430
"je ne me lasse pas d'être utile , c'est ma nature" Leonard de Vinci

Avatar du membre
paterson
Messages : 4724
Enregistré le : ven. 28 mai 2010 23:06
Site Internet
Localisation : Tournefeuille (31)
Contact :

Re: niveau d'eau tube de verre

Message non lu par paterson »

rhavrane a écrit :Bonjour,
Pas de l'inox, du cuivre dans une chaudière en cuivre avec viroles laiton pour éviter tout effet d'électrolyse :
...............
Salutous,
Mon bon Raphael, j'aime quand tu parles technique; si, si !! Mais je me vois dans l'obligation de te contredire:
Ayant travaillé pendant près de 40 ans dans l'industrie électronique (Motorola pour rappel) j'ai souvent combiné les 2 métaux sans aucun problème dans divers équipements.

Mais ce ne sont que MES affirmations, et tu as le droit de les mettre en doute. Pour parfaire ta culture, je te conseille de lire le document ci-joint:
http://www.worldstainless.org/Files/iss ... her_FR.pdf

J'en extrais rapidement 2 indicateurs: p 12, fig 12 et p 20, 2ème question.

Tu comprendras mieux mon propos cité précédemment TOP
Cordiales salutations vaporistes
Roger31 (CAV 1258)
http://picasaweb.google.com/109200417126637456771" onclick="window.open(this.href);return false;
http://www.trainvapeur-toulouse.com" onclick="window.open(this.href);return false;

Avatar du membre
ludique
Messages : 3845
Enregistré le : mar. 6 juil. 2010 22:39
Localisation : Bourges

Re: niveau d'eau tube de verre

Message non lu par ludique »

Je pense qu'il s'agit plutôt de la page 22... ;-)
Nullam rem ex nihilo..(Lucrèce)

Avatar du membre
rhavrane
Messages : 1783
Enregistré le : ven. 11 févr. 2011 19:00
Localisation : Saint-Mandé
Contact :

Re: niveau d'eau tube de verre

Message non lu par rhavrane »

Bonjour Roger,
Je te crois volontiers, je n'ai jamais eu la prétention d'être un "pro" et je partage juste l'information qui m'est transmise. Une mauvaise expérience personnelle de métaux différents en contact avec de l'inox, du gras et du chaud :
https://www.youtube.com/watch?v=iXN0w-s_tz8
Raphaël
La vapeur oui, et avec son ...
Mes vidéos: http://www.youtube.com/user/rhavrane
Mes albums: https://picasaweb.google.com/104408627118165995713

Avatar du membre
paterson
Messages : 4724
Enregistré le : ven. 28 mai 2010 23:06
Site Internet
Localisation : Tournefeuille (31)
Contact :

Re: niveau d'eau tube de verre

Message non lu par paterson »

Raphael, dans la vidéo que tu présentes, il n'y a pas d'inox, on est bien d'accord.
Cordiales salutations vaporistes
Roger31 (CAV 1258)
http://picasaweb.google.com/109200417126637456771" onclick="window.open(this.href);return false;
http://www.trainvapeur-toulouse.com" onclick="window.open(this.href);return false;
