Vanne gaz micrométrique

Message non lu par Malevthi »

Bonjour,

Je préfère chauffer mes chaudières en utilisant la phase liquide du gaz. Il est relativement difficile de régler le débit car le gaz ne se décomprime qu'en sortie de vanne. Les presse-étoupes sont souvent durs pour être bien étanche au gaz.

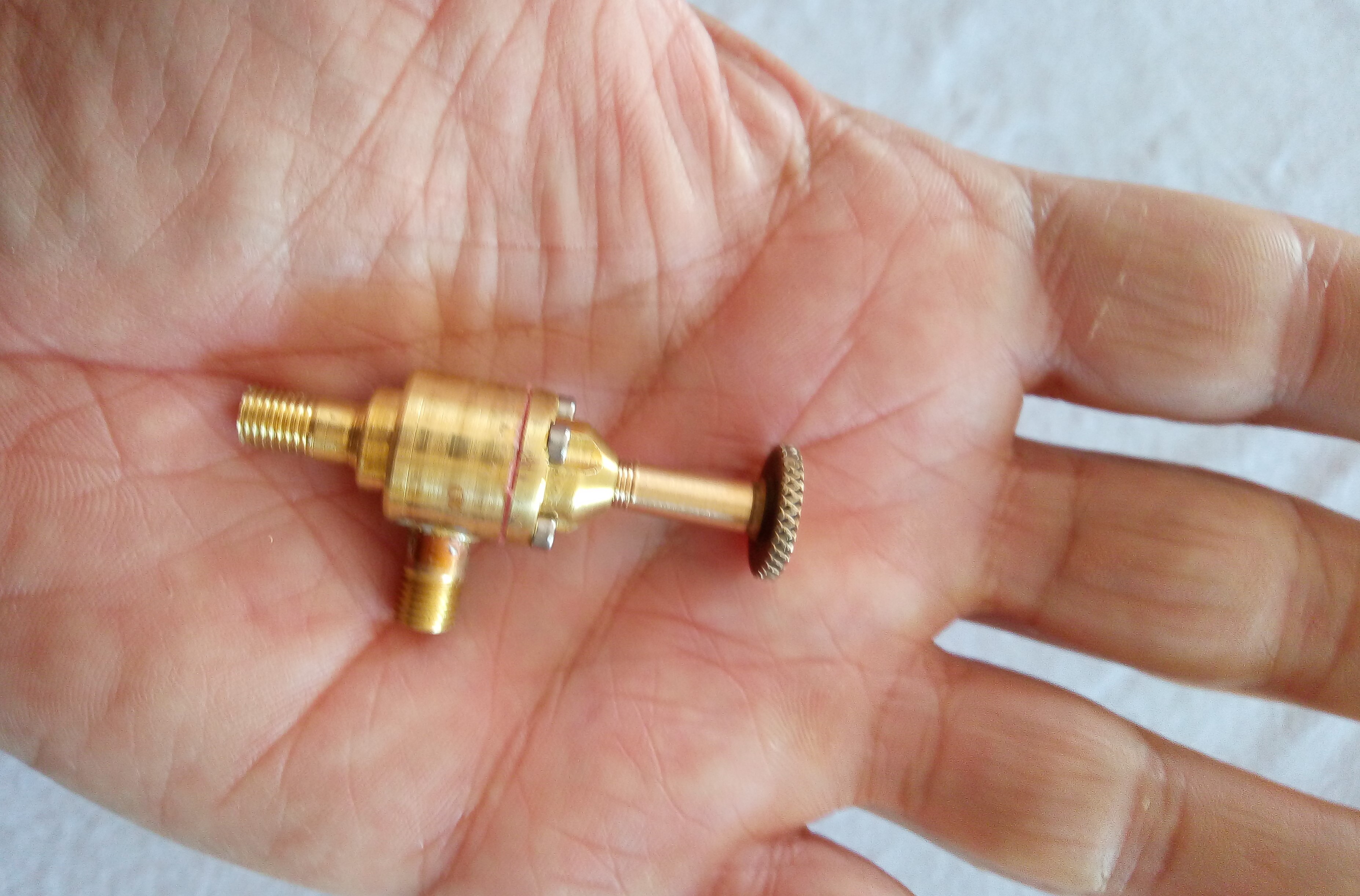

J'ai donc décider de régler ces problème avec une vanne à pointeau et membrane d'étanchéité de ma conception.
Le pointeau est une épingle en inox, la membrane en silicone de 0,5mm. Un tour de robinet déplace le pointeau de 0,1mm ce qui permet un réglage très précis et sans effort.
La vis de réglage est filetée au pas de 0.5mm (M5x0,5), la membrane est solidaire d'une vis M2 (pas de 0,4mm) qui se visse dans l'axe de la vis de réglage.
Donc quand on visse un tour, la M5 descend de 0,5mm et la M2 monte de 0,4mm => le pointeau descend de 0,1mm.
Un petit ressort de ø4x7mm aide la membrane à soulever le pointeau en ouverture.
Je joins le plan en pdf si quelqu'un veut en faire une.
Vanne gaz micrométrique.pdf
(12.49 Kio) Téléchargé 95 fois

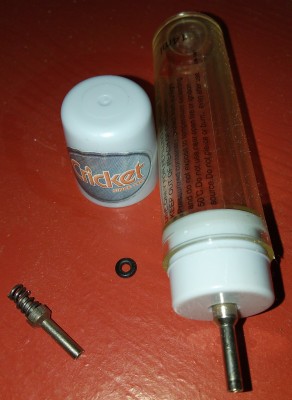

Le ressort vient de là :
Le vrai trésor, c'est de transmettre ses connaissances (pas les virus !)

Avatar du membre
scyllias91
Messages : 807
Enregistré le : jeu. 2 févr. 2012 19:25
Localisation : bagnolet

Re: Vanne gaz micrométrique

Message non lu par scyllias91 »

hello,

Toujours un plaisir de voir une de tes nouvelles créations , bravo pour le réglage avec les 2 pas de vis;les seuls montages que j'ai vu comme cela c'était sur des biellettes de commande de vol de Boeings…
La visserie qui assemble ta vanne c'est du M2 ?

Eric

Avatar du membre
Malevthi
Administrateur du site
Messages : 4404
Enregistré le : ven. 28 mai 2010 21:13
Localisation : Digne les Bains (04)

Re: Vanne gaz micrométrique

Message non lu par Malevthi »

Salut Éric,
Oui les vis sont en M2. Je ne savais pas que Boeing utilisait cette astuce de "réduction" par différence de pas. Merci pour l'info. ;-)
Le vrai trésor, c'est de transmettre ses connaissances (pas les virus !)

Avatar du membre
jacques987
Messages : 1149
Enregistré le : dim. 30 mai 2010 09:06
Site Internet
Localisation : Polynésie française
Contact :

Re: Vanne gaz micrométrique

Message non lu par jacques987 »

Bonsoir,
Une bien belle conception et réalisation.
Si j'utilisais le gaz en phase liquide, je pense que je me lancerai ...

Avatar du membre
berola
Messages : 1619
Enregistré le : ven. 28 mai 2010 20:46
Site Internet
Localisation : Ardèche/Drôme
Contact :

Re: Vanne gaz micrométrique

Message non lu par berola »

Bonjour
Joli boulot !
le principe des pas différentiels est assez ancien , je possède deux vieux serre joints de maçonnerie utilisant ce principe .Ils serrent très fort.
je l'ai utilisé sur une de mes locomotives avec du M5 x 0,80 et M5 x 0,90 . C'est simple et efficace.
@+
CAV 430
"je ne me lasse pas d'être utile , c'est ma nature" Leonard de Vinci

Avatar du membre
Zéphyrin
Messages : 2710
Enregistré le : sam. 3 sept. 2011 20:25
Localisation : Essonne
Contact :

Re: Vanne gaz micrométrique

Message non lu par Zéphyrin »

Ingénieux et précis...en plus, 1/10 ème de tour sont facilement repérables !!
mais il y a aussi des efforts de torsion sur la membrane silicone lors de la rotation en plus de la pression.

Avatar du membre
Malevthi
Administrateur du site
Messages : 4404
Enregistré le : ven. 28 mai 2010 21:13
Localisation : Digne les Bains (04)

Re: Vanne gaz micrométrique

Message non lu par Malevthi »

Zéphyrin a écrit :
dim. 3 mai 2020 10:09
mais il y a aussi des efforts de torsion sur la membrane silicone lors de la rotation en plus de la pression
Ils sont très faibles, le réglage est très doux et sans point dur. Le pointeau n'est en contact qu'à la fermeture. C'est surtout une vanne de réglage.
Le vrai trésor, c'est de transmettre ses connaissances (pas les virus !)

Avatar du membre
berola
Messages : 1619
Enregistré le : ven. 28 mai 2010 20:46
Site Internet
Localisation : Ardèche/Drôme
Contact :

Re: Vanne gaz micrométrique

Message non lu par berola »

1/10 ème de tour sont facilement repérables

Plutôt c'est un tour de volant qui donne 1/10 de déplacement !
CAV 430
"je ne me lasse pas d'être utile , c'est ma nature" Leonard de Vinci

Avatar du membre
Malevthi
Administrateur du site
Messages : 4404
Enregistré le : ven. 28 mai 2010 21:13
Localisation : Digne les Bains (04)

Re: Vanne gaz micrométrique

Message non lu par Malevthi »

Les deux sont vrais :)
Le vrai trésor, c'est de transmettre ses connaissances (pas les virus !)

Avatar du membre
berola
Messages : 1619
Enregistré le : ven. 28 mai 2010 20:46
Site Internet
Localisation : Ardèche/Drôme
Contact :

Re: Vanne gaz micrométrique

Message non lu par berola »

Malevthi a écrit :
lun. 4 mai 2020 12:02
Les deux sont vrais :)
Je ne comprends pas bien ... 1 /10 de tour de volant ne donne qu' 1/100 de mm de déplacement puisqu'un tour complet donne 1/10
CAV 430
"je ne me lasse pas d'être utile , c'est ma nature" Leonard de Vinci

Avatar du membre
Malevthi
Administrateur du site
Messages : 4404
Enregistré le : ven. 28 mai 2010 21:13
Localisation : Digne les Bains (04)

Re: Vanne gaz micrométrique

Message non lu par Malevthi »

On est d'accord, mais rien n’empêche de repérer avec précision 1/10 de tour pour une avancée de pointeau d'1/100 de mm.
La course complète représente en gros 5 à 6/10 de mm.
Le vrai trésor, c'est de transmettre ses connaissances (pas les virus !)

Avatar du membre
Zéphyrin
Messages : 2710
Enregistré le : sam. 3 sept. 2011 20:25
Localisation : Essonne
Contact :

Re: Vanne gaz micrométrique

Message non lu par Zéphyrin »

Oui, Thierry !
sur ton volant de 12 mm de dia, tu cases facilement 36 divisions, 2.77 micromètre pour un angle de 10° et devant un repère fixe avec un Vernier angulaire au 1/4, tu peux espérer mesurer 2.5°, soit 0.7 micromètres.
Modifié en dernier par Zéphyrin le mar. 5 mai 2020 20:14, modifié 1 fois.

Avatar du membre
Malevthi
Administrateur du site
Messages : 4404
Enregistré le : ven. 28 mai 2010 21:13
Localisation : Digne les Bains (04)

Re: Vanne gaz micrométrique

Message non lu par Malevthi »

C'est vrai, mais dans le cas de ma vanne, je n'ai pas besoin d'une telle précision. Mais cela reste utilisable pour d'autres applications et c'est simple à fabriquer. Il suffit d'une différence de pas. Plus l'écart sera faible, plus la précision sera grande. Comme l'a dit Bérola, c'est aussi un amplificateur de force (le cas du serre-joint).
Le vrai trésor, c'est de transmettre ses connaissances (pas les virus !)

dudulle
Messages : 9
Enregistré le : dim. 19 avr. 2020 20:55

Re: Vanne gaz micrométrique

Message non lu par dudulle »

Bonjour et merci pour le schéma. Est ce qu'il y a une astuce particulière pour percer le siège, afin d'avoir une bonne étanchéité ?

Avatar du membre
Malevthi
Administrateur du site
Messages : 4404
Enregistré le : ven. 28 mai 2010 21:13
Localisation : Digne les Bains (04)

Re: Vanne gaz micrométrique

Message non lu par Malevthi »

Je n'ai pas eu d'astuce particulière. Il faut y aller doucement pour le 0.5mm ...
J'ai aussi dit que c'est une vanne de réglage, elle n'a pas besoin d'être étanche.
