Moteur Elmer plan N°43

[Pif]

Bien l'bonjour;
J'aime bien le principe du chemisage d'un bloc usiné d'Alu avec une chemise en Laiton, mais comment l'insert tu dans le bloc et la déformation de ceux-ci ?

[vilbrequin]

Hé bien un chouia de serrage , chauffage du ploc alu et zou c'est emmanché.

[maximus]

Bonjour,

Je fait exactement comme ça

[gégé89]

ça prend tournure faudra effacer " pechiney"

[minimotoriste]

tout le monde
Moi j aime bien :et "ploc" et "zou" et tu rajoutes un "chouia" .Beau boulot ça avance bien

faudra effacer " pechiney"

Mais non c est "collector"
Bonne journée les amis .@+++.Henry.

[vilbrequin]

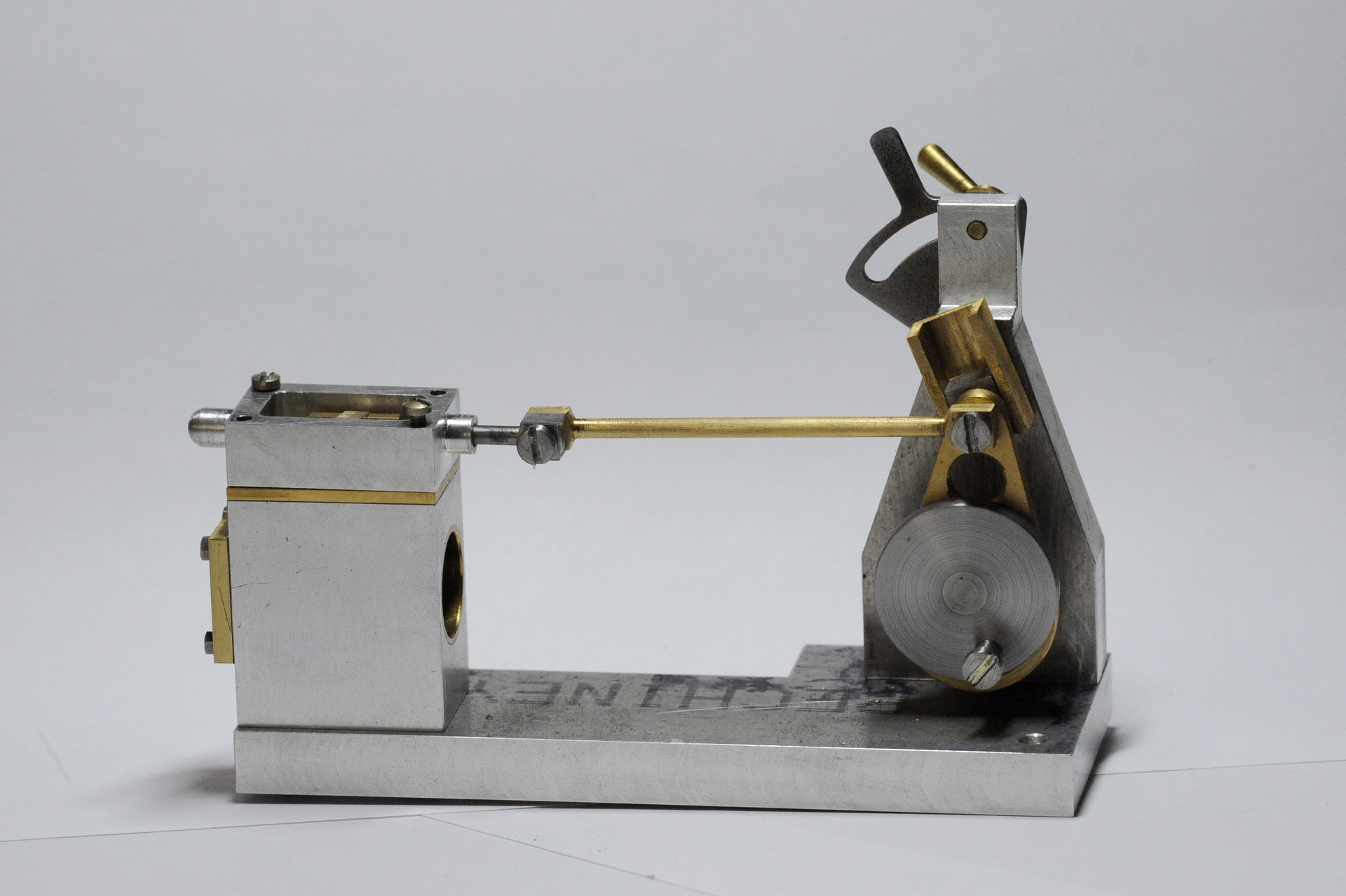

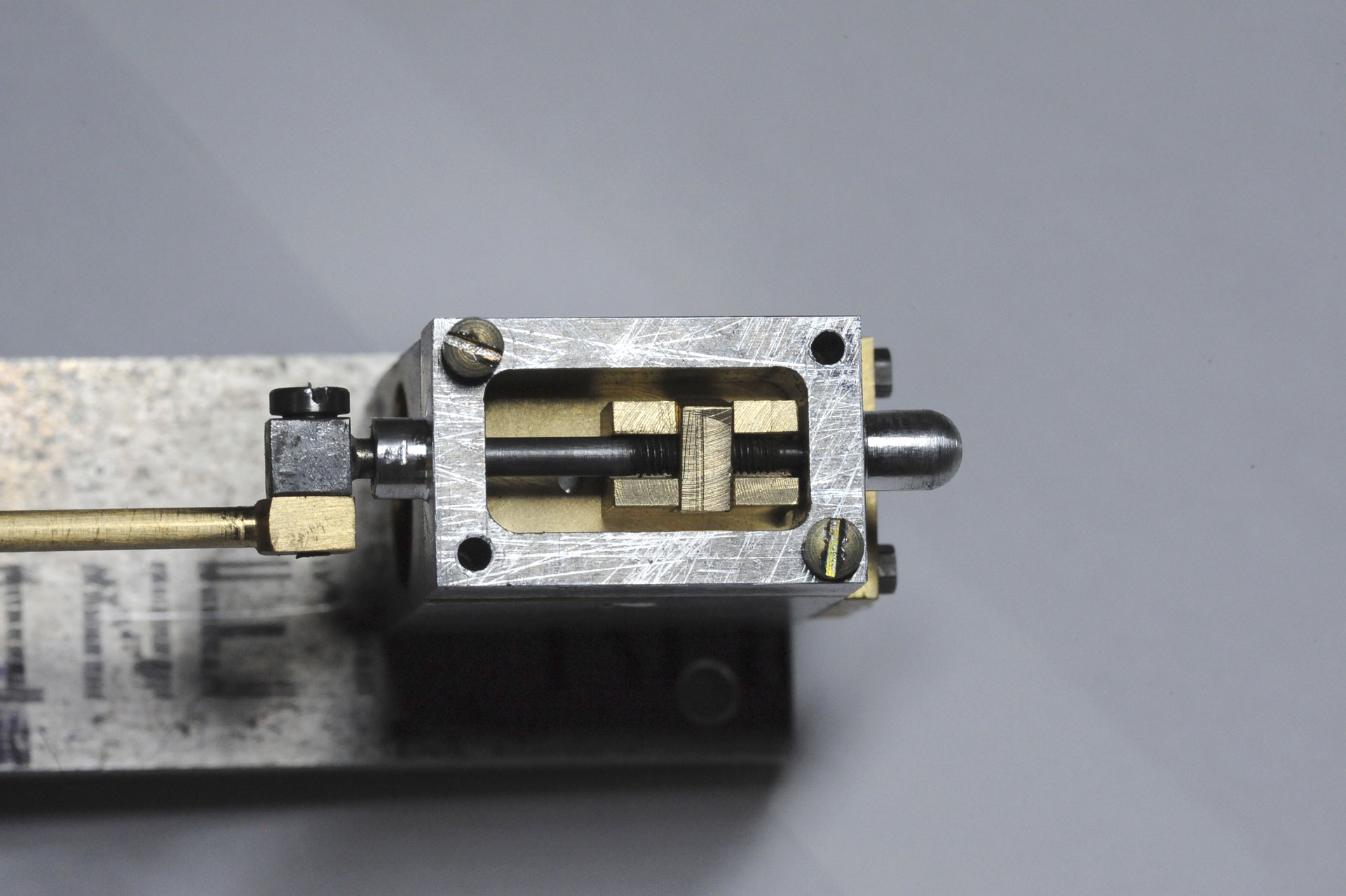

Bonjour tout le monde, un peu de copeaux ; le tiroir et sa commande et la boite à vapeur.

[minimotoriste]

Bonsoir "vilbrequin" et tout le monde
Ça avance bien , j aime bien l entraînement réglable du tiroir , c est en restaurant un moteur a vapeur qu un collectionneur m a confié que j ai compris que c est la pression a l intérieur de la boite a vapeur qui plaque le tiroir sur la glace
Bien sympa tout cela, bonne suite ;@+++.Henry.

[paterson]

c'est pour cette raison que les moteurs fonctionnant sous FORTE pression, possèdent des tiroirs cylindriques.
Il n'y a pas d'usure importante car la pression est répartie autour du tiroir. Ex: sur les tiroirs de la loc 141 R qui fonctionne sous 15 bars. Alors que 15 bars sur un tiroir plan provoqueraient une usure importante des surfaces en contact et la pression rendrait difficile le glissement du dit tiroir.

[vilbrequin]

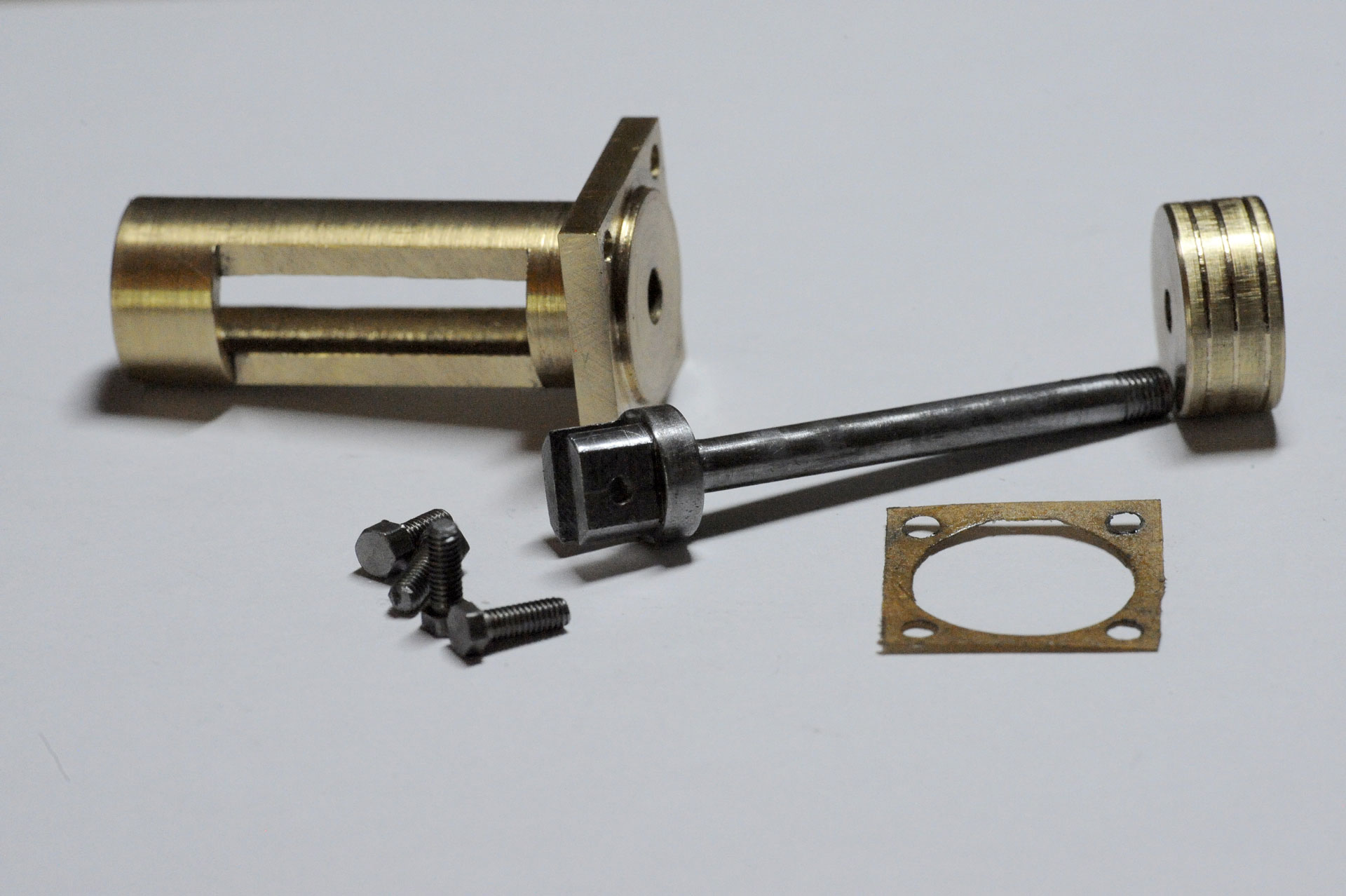

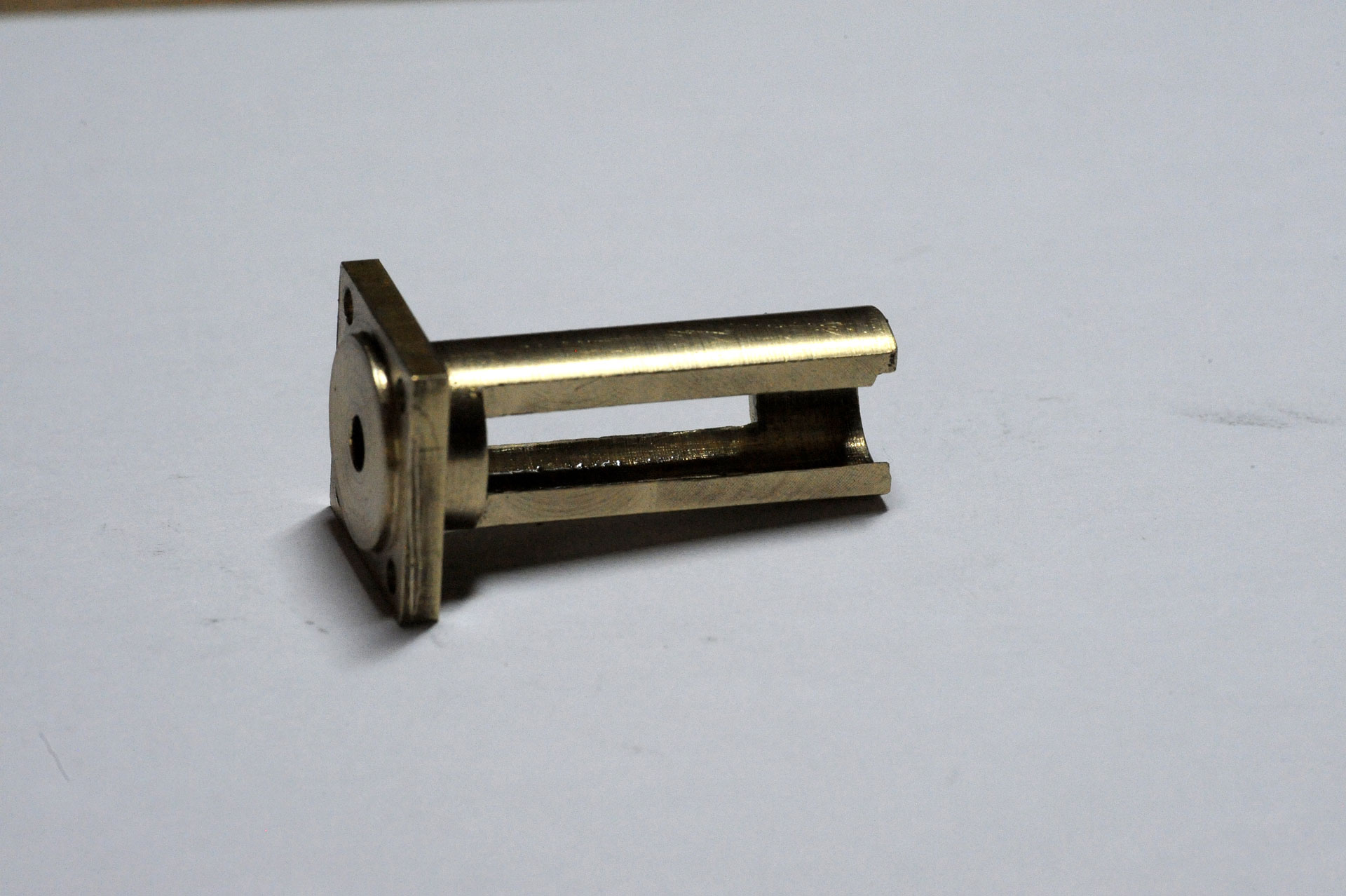

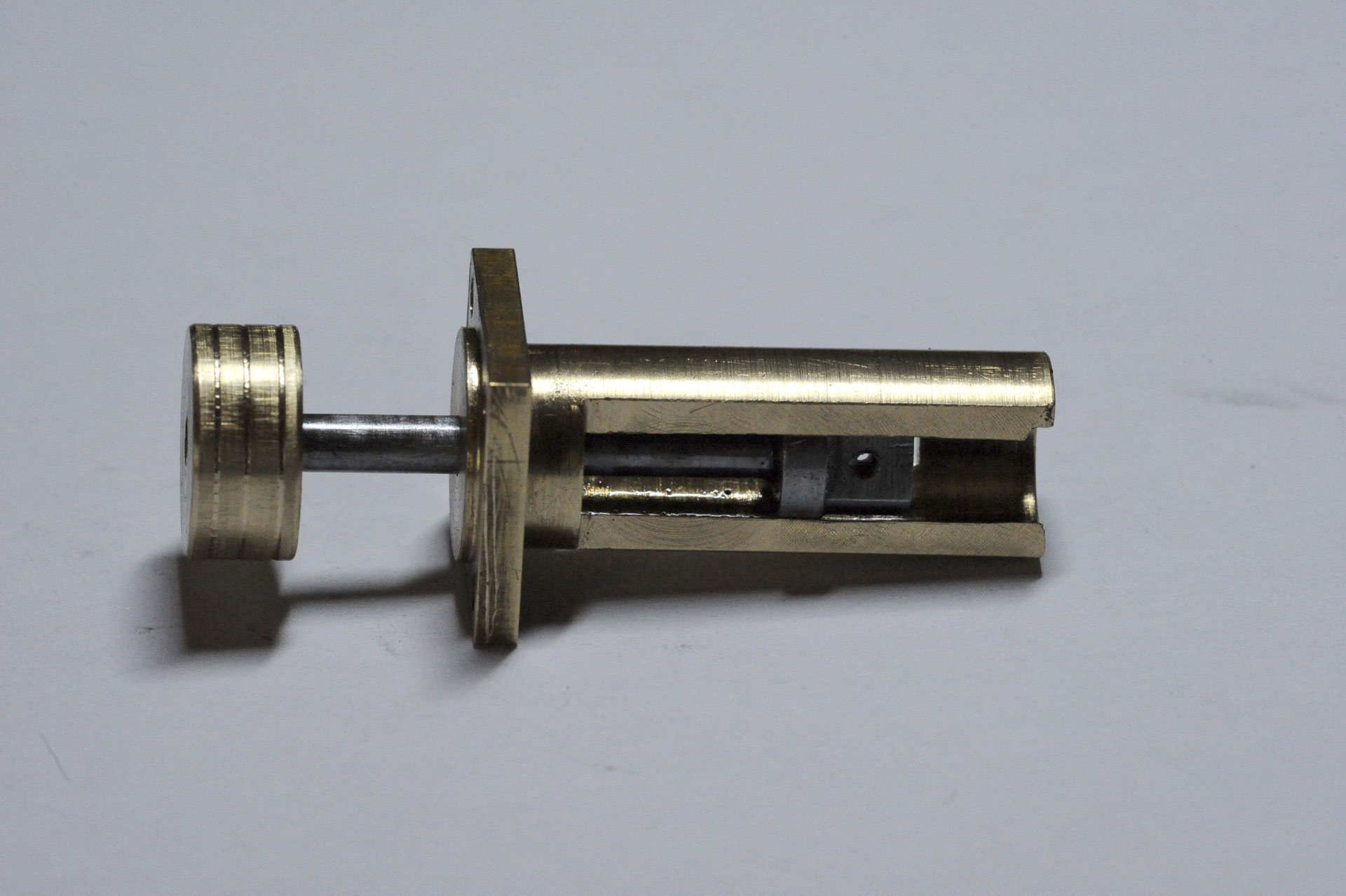

Un peu de bricole, maintenant un petite bière bien méritée (fait chaud dans le garage)

[vilbrequin]

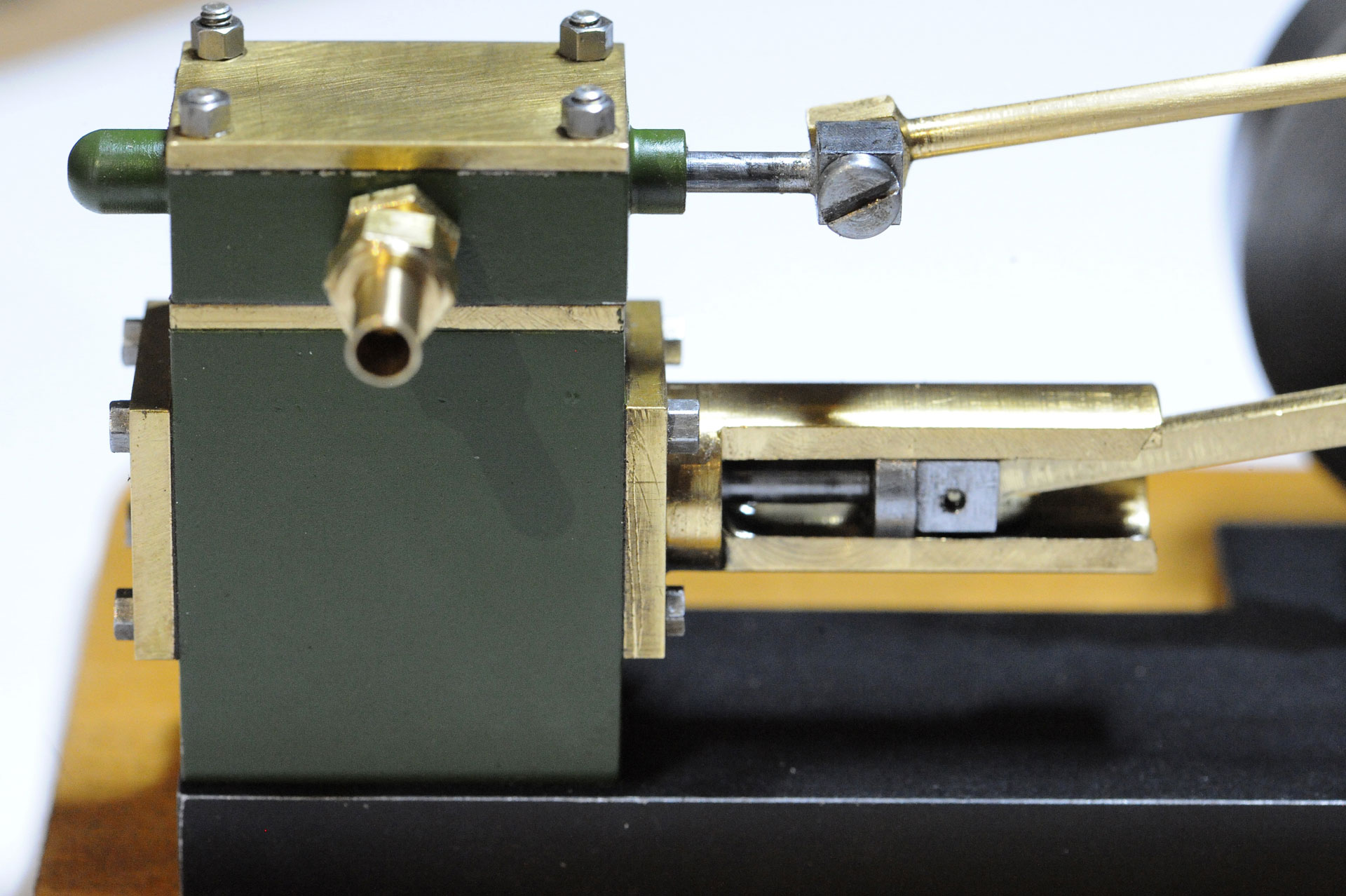

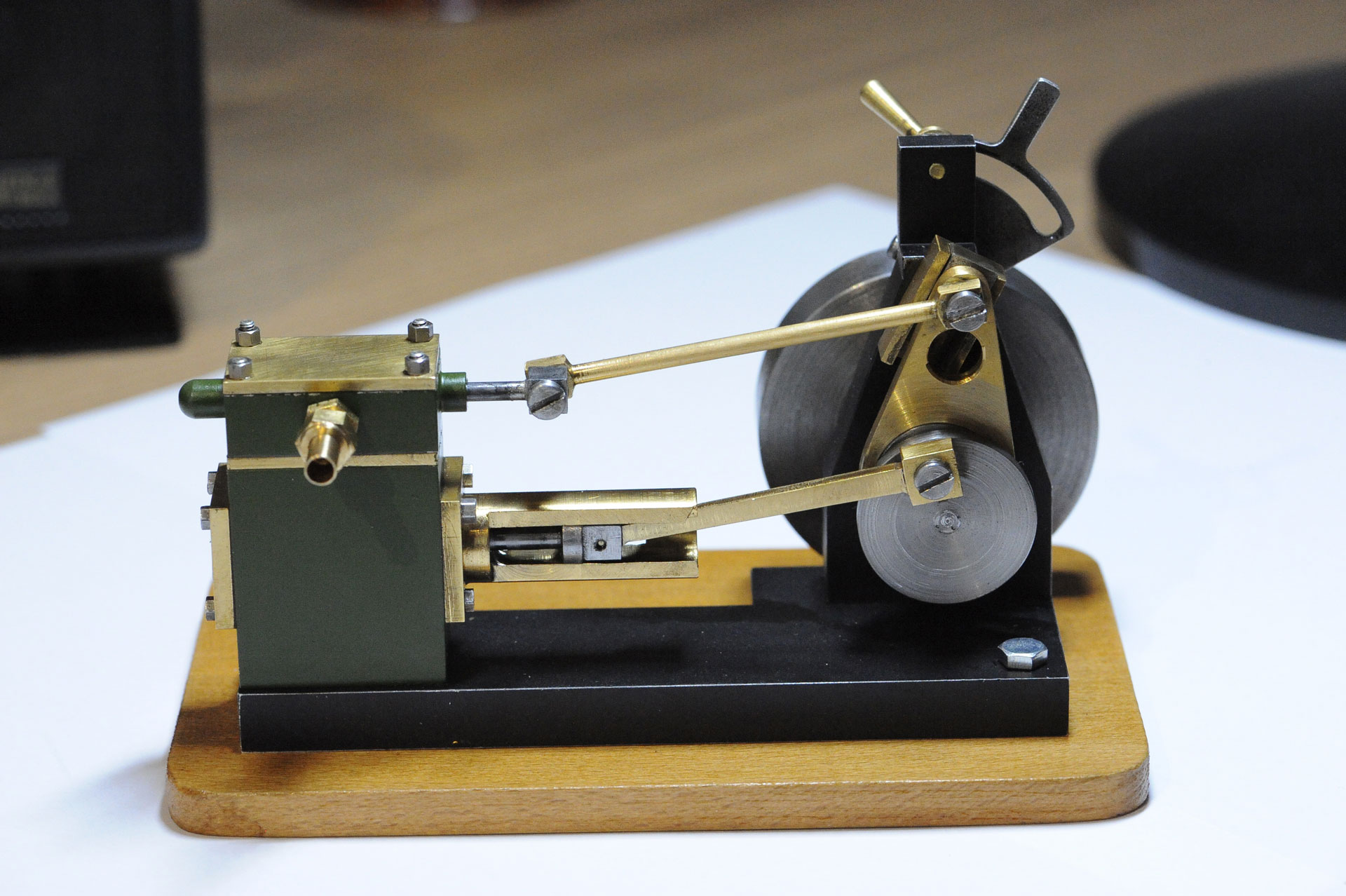

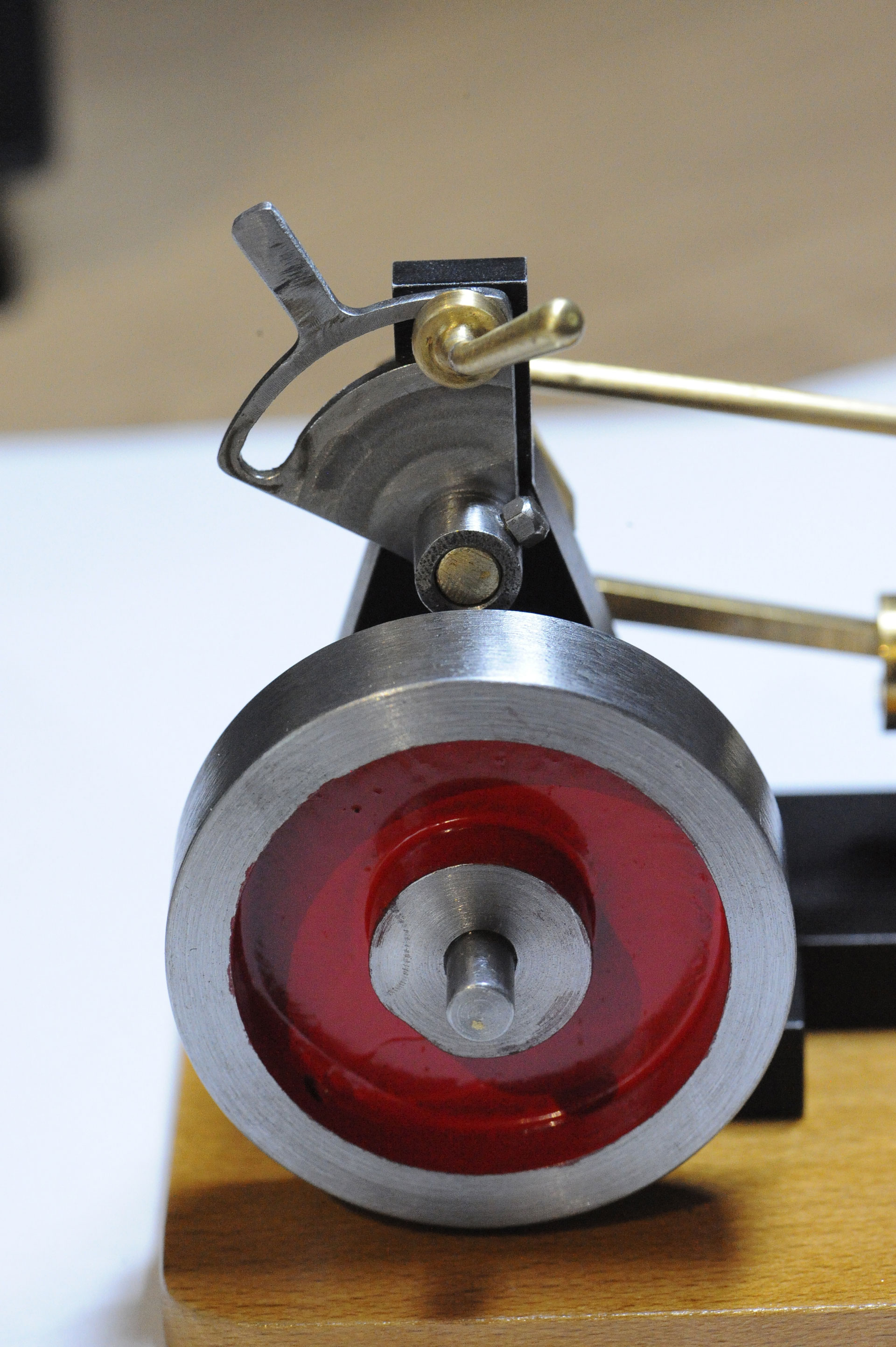

Hé bien voila un petit moteur sans prétention qui tourne impeccable
https://www.youtube.com/watch?v=bLi6TheaTNY

[Malevthi]

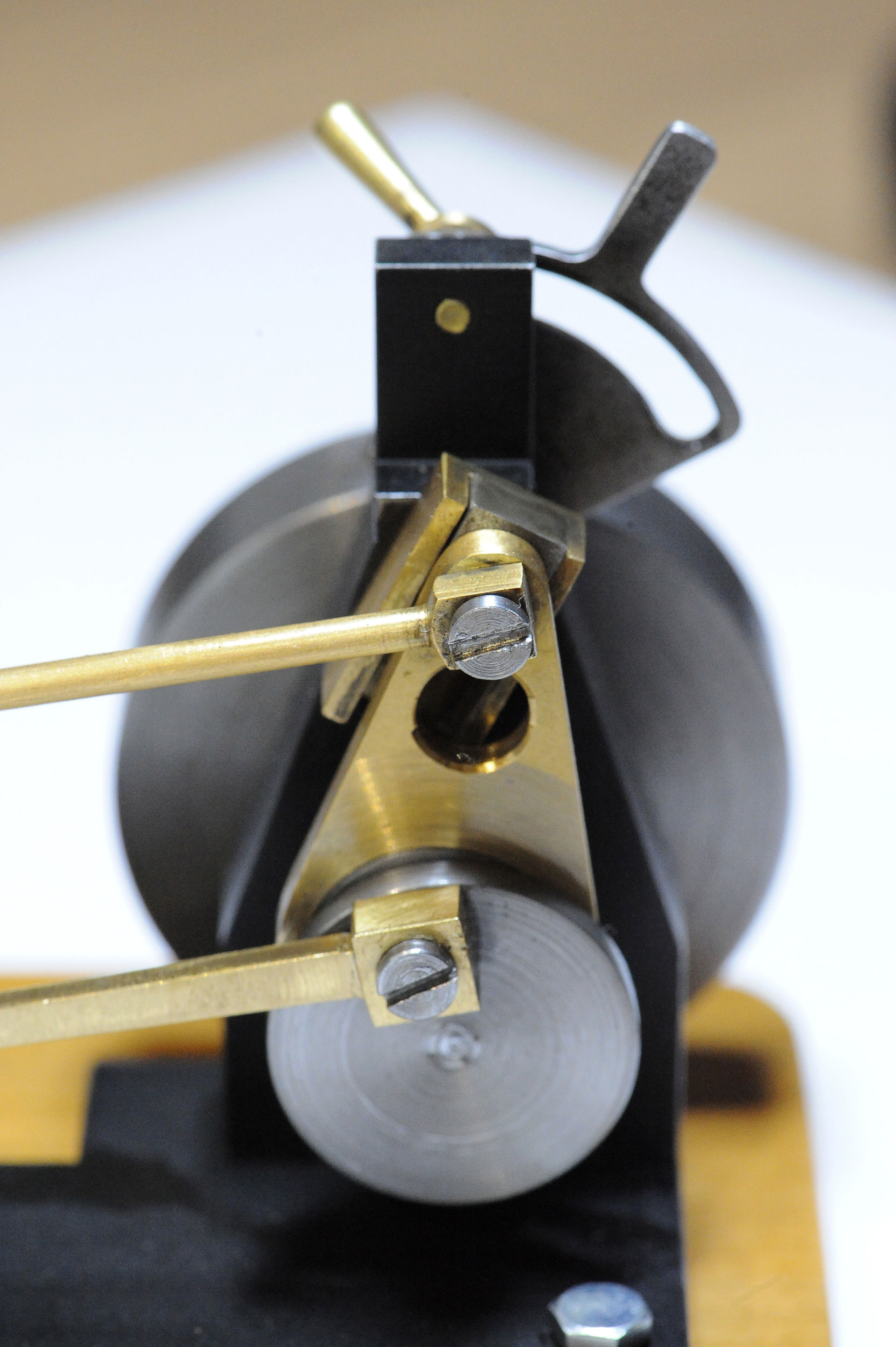

Très joli moteur Le fonctionnement est top, cela ressemble grandement à une distribution Hackworth .

[Zéphyrin]

C'est très réussi, bravo, très élégant petit moteur qui marche au top.
C'est une distribution Hackworth, je la reconnais bien, j'ai fait une loco en G avec cet embiellage, c'est très fiable.

[actinos76]

bravo,
il est mignon et fonctionne très bien!
il n'y a pas de presse étoupe sur l'axe du piston..c'est l'ajustage précis qui fait l'étanchéité?
@+,vincent.
