Projet V6 à air comprimé - top départ

Message non lu par Hagar »

Bonjour à tous,

Peut-être un peu difficile pour mon niveau mais peu importe. Essayons toujours...

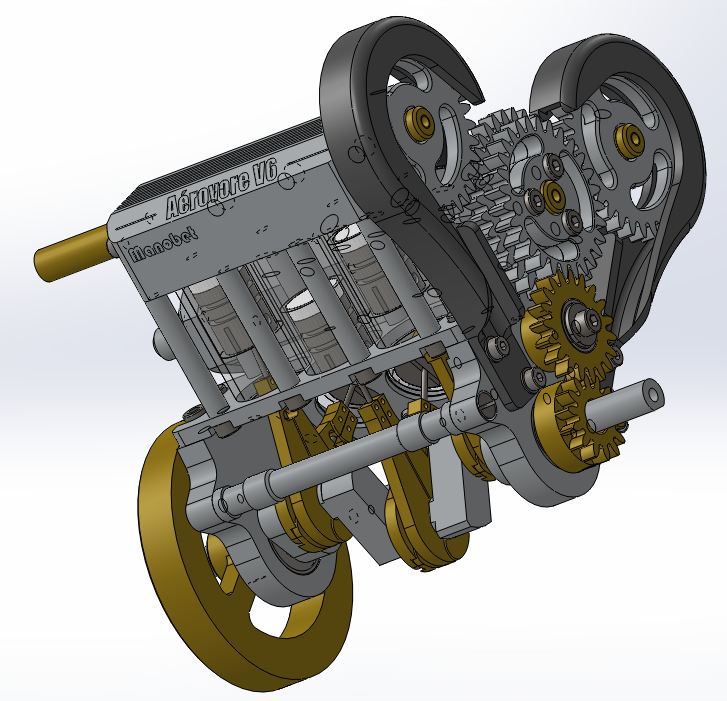

Voici le 3D (pour l'instant) d'un petit moteur à air comprimé.

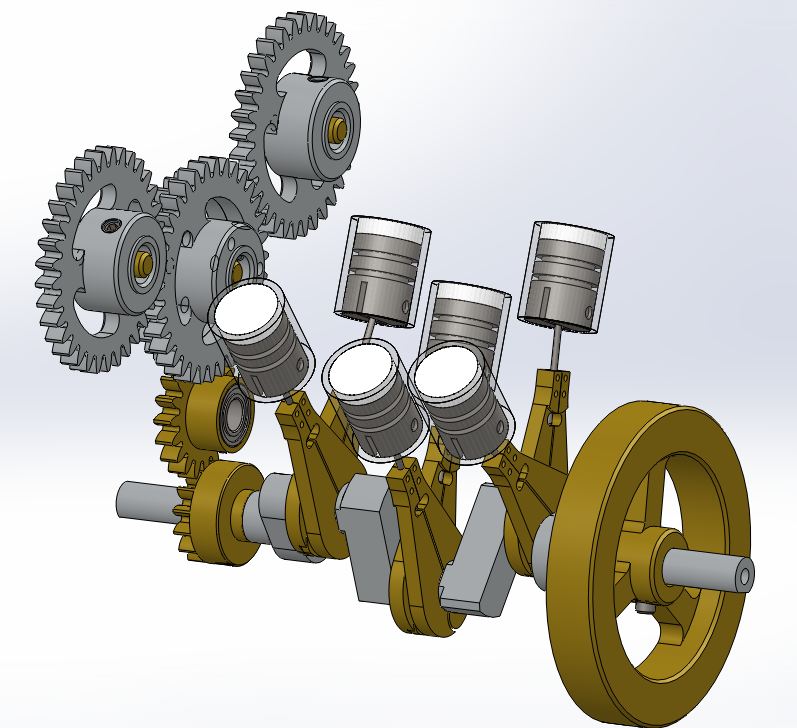

Il va y avoir des cailloux dans le plat de lentilles, je m'en doute. Le morceau le plus délicat sera certainement le vilebrequin. C'est donc par là qu'il faudra commencer.

Les images parlent d'elles-même. Admission sur une rampe commune et échappements directs en têtes de culasses.
C'est un système de soupapes rotatives en laiton tournant dans un fourreau alu alésé.
Chemises et cylindres en verre. Je les ai déjà, c'est des pièces de moteurs Stirling basse température chinois. Ca coûte que dalle et ça a l'air à la fois étanche et libre.

La fantaisie du projet, c'est le montage sur un châssis en forme d'insecte. Chaque patte est montée sur un silent-block, ce qui permet de laisser le moteur vibrer et aussi de garantir que chaque patte est bien en contact au sol.

Les cache-couronnes d'échappement seront imprimés 3D.

Le plateau rond en bois des premières images fait 200mm de diamètre.
















Avatar du membre
Nounours67
Messages : 1261
Enregistré le : mer. 30 déc. 2015 18:43
Localisation : 67400 Illkirch-Graffenstaden

Re: Projet V6 à air comprimé - top départ

Message non lu par Nounours67 »

Dommage que les images soient invisibles
:nul:
Une petite impatience ruine un grand projet (Confucius)
Sept fois mesure, une fois coupe (proverbe russe)
On ne naît pas humain, on le devient (Ievgueni Evtouchenko)
La construction d'une maquette, c'est comme le vélo, quand ça n'avance pas, on tombe

Avatar du membre
gegedej
Messages : 175
Enregistré le : mer. 24 sept. 2014 10:12
Localisation : Valenciennes

Re: Projet V6 à air comprimé - top départ

Message non lu par gegedej »

Bonsoir,
Voilà un superbe projet à suivre TOP

Bon courage pour la réalisation après la modélisation
@ Nounours: pour moi, les images sont OK
Gérard

Avatar du membre
Hagar
Messages : 60
Enregistré le : sam. 16 mars 2019 16:02
Localisation : Près de Caen

Re: Projet V6 à air comprimé - top départ

Message non lu par Hagar »

Nounours67 a écrit :
mer. 2 sept. 2020 18:58
Dommage que les images soient invisibles
:nul:
Ah ?
Je les vois, pourtant. Par contre, elles ne s'ouvrent pas en plus grand en cliquant dessus... :?

Avatar du membre
Malevthi
Administrateur du site
Messages : 4400
Enregistré le : ven. 28 mai 2010 21:13
Localisation : Digne les Bains (04)

Re: Projet V6 à air comprimé - top départ

Message non lu par Malevthi »

Bonjour,
Si, ce sont des belles images. Elles s'ouvrent en grand avec un clic droit, afficher l'image.
Le vrai trésor, c'est de transmettre ses connaissances (pas les virus !)

Avatar du membre
Hagar
Messages : 60
Enregistré le : sam. 16 mars 2019 16:02
Localisation : Près de Caen

Re: Projet V6 à air comprimé - top départ

Message non lu par Hagar »

C'est mon navigateur qui déconne (Safari).
Quand je passe sur Chrome, pas de souci. Avec Safari, les images ne sont pas cliquables, même au bouton droit.
J'ai pas mal de problèmes avec Safari. La dernière mise à jour a mis le bronx.

C'est le moment de basculer sur Chrome...

La fab du vilebrequin va être épique. Je commence à étudier ça. Il faudra faire des outils spéciaux pour le tenir excentré dans le tour.
Un vrai projet dans le projet. :D

Avatar du membre
gégé89
Messages : 2101
Enregistré le : sam. 14 mai 2011 10:41
Localisation : yonne

Re: Projet V6 à air comprimé - top départ

Message non lu par gégé89 »

:coucou:
Hagar a écrit :
jeu. 3 sept. 2020 15:32
La fab du vilebrequin va être épique.
pourquoi pas le faire en éléments rapportés

Avatar du membre
Hagar
Messages : 60
Enregistré le : sam. 16 mars 2019 16:02
Localisation : Près de Caen

Re: Projet V6 à air comprimé - top départ

Message non lu par Hagar »

Tous mes autres moteurs (à électro-aimants) ont des vilebrequins en plusieurs parties.
Je voudrais tenter un vilebrequin monobloc, pour changer.

Avatar du membre
Nounours67
Messages : 1261
Enregistré le : mer. 30 déc. 2015 18:43
Localisation : 67400 Illkirch-Graffenstaden

Re: Projet V6 à air comprimé - top départ

Message non lu par Nounours67 »

Merci Malevthi
TOP
Une petite impatience ruine un grand projet (Confucius)
Sept fois mesure, une fois coupe (proverbe russe)
On ne naît pas humain, on le devient (Ievgueni Evtouchenko)
La construction d'une maquette, c'est comme le vélo, quand ça n'avance pas, on tombe

Avatar du membre
vaperigord
Messages : 183
Enregistré le : jeu. 20 déc. 2018 22:40

Re: Projet V6 à air comprimé - top départ

Message non lu par vaperigord »

:coucou:
voila une construction originale a suivre

Avatar du membre
Zéphyrin
Messages : 2699
Enregistré le : sam. 3 sept. 2011 20:25
Localisation : Essonne
Contact :

Re: Projet V6 à air comprimé - top départ

Message non lu par Zéphyrin »

beau projet,
mais pourquoi la distribution est à 1/2 vitesse, ce n'est pas impératif avec l'air comprimé ?

pas facile à faire d'une pièce le vilo !!
à l'ancienne :
perso je vois une ébauche sciée et forgée dans un plat acier, les extrémités tournées et 2 blocs usinés avec les centres et un repère pour l'alignement, insérés sur ces extrémités, alignés "positivement", avec les repères, et bloqués, (faut surtout pas qu'ils bougent!!, irrécupérable en pratique), et le tournage entrepointes des manetons devrait être jouable.
autrement à la fraiseuse et diviseur CNC...

Avatar du membre
ludique
Messages : 3842
Enregistré le : mar. 6 juil. 2010 22:39
Localisation : Bourges

Re: Projet V6 à air comprimé - top départ

Message non lu par ludique »

Kozo Hiraoka donne une méthodologie pour usiner un vilebrequin à 3 manetons décalés de 120° dans son ouvrage "Building the Shay"; reste à savoir si elle est applicable à cette réalisation...
Nullam rem ex nihilo..(Lucrèce)

Avatar du membre
Hagar
Messages : 60
Enregistré le : sam. 16 mars 2019 16:02
Localisation : Près de Caen

Re: Projet V6 à air comprimé - top départ

Message non lu par Hagar »

La distri à demi-vitesse, c'est juste que j'espère gagner un peu d'énergie sur les frottements des tubes de commutation (ou soupapes rotatives) dans leurs fourreaux. Moins ça tourne vite, mieux c'est. Pour compenser ce déphasage, il suffit de faire des lumières débouchantes de part en part plutôt que juste dans le trou central.

Je potasse le sujet du vilebrequin. Je vais le tenter en fortal (7075T6) plutôt qu'en acier.

Un gabarit de perçage en forme de cage permettra de percer 3 trous axiaux excentrés de 7mm au rayon + 3 trous radiaux de l'autre côté du barreau brut parfaitement placés les aun par rapport aux autres. Ces trous radiaux seront goupillés dans mon second outil spécial : l'excentrique de tournage.
Ce sera donc un montage mixte avec cet excentrique dans le mandrin et la pointe dans la contre-poupée qui sera plantée dans un trou axial différent pour chaque maneton.

Avatar du membre
Zéphyrin
Messages : 2699
Enregistré le : sam. 3 sept. 2011 20:25
Localisation : Essonne
Contact :

Re: Projet V6 à air comprimé - top départ

Message non lu par Zéphyrin »

le vilo en alu ? les bielles baguées bronze alors.
je vois comment tu vas t'y prendre pour le vilo, sauf que les perçages radiaux goupillés dans d'autres perçages radiaux, c'est pas le truc le plus facile à faire...il faudra un guide de perçage vraiment au top.
mais je suis sûr que tu vas réussir une belle construction, comme les précédentes.
