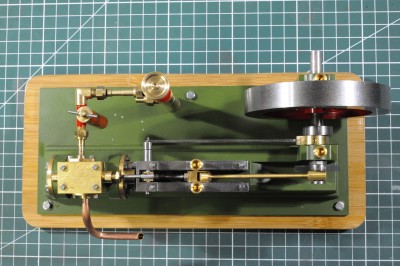

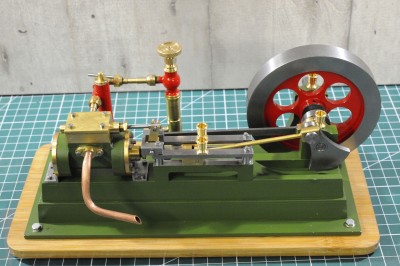

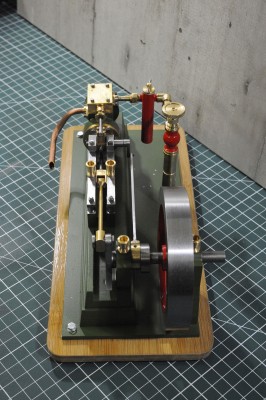

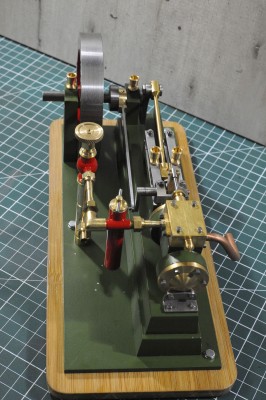

Moteur Elmer N° 41

Avatar du membre
vilbrequin
Messages : 1098
Enregistré le : ven. 7 janv. 2011 23:16
Localisation : Essonne

Re: Moteur Elmer N° 41

Message non lu par vilbrequin »

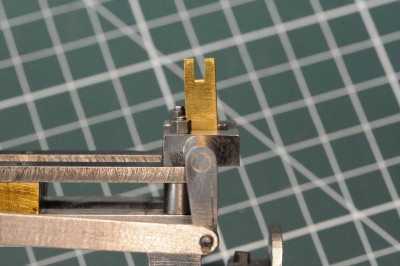

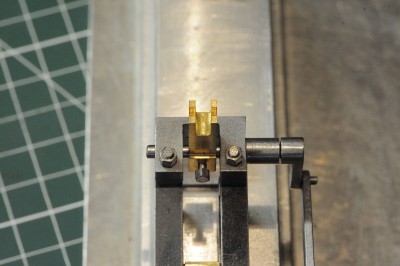

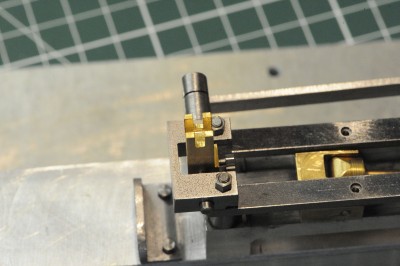

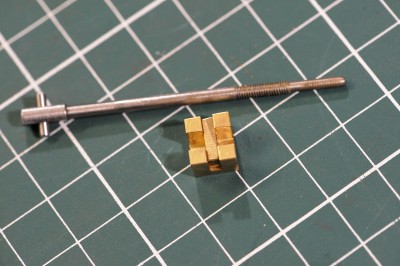

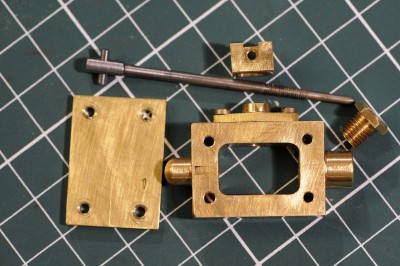

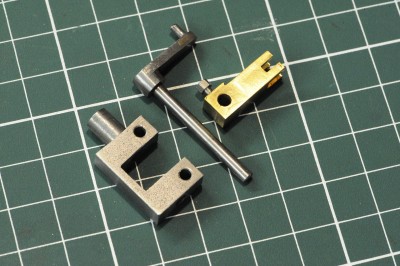

Cette semaine la commande du tiroir ;-)
Fichiers joints

Avatar du membre
vilbrequin
Messages : 1098
Enregistré le : ven. 7 janv. 2011 23:16
Localisation : Essonne

Re: Moteur Elmer N° 41

Message non lu par vilbrequin »

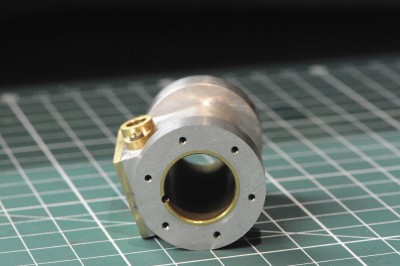

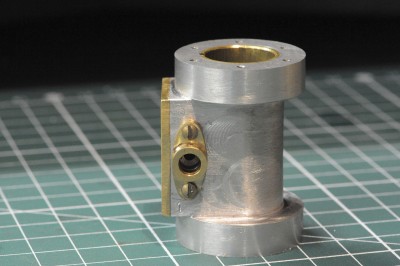

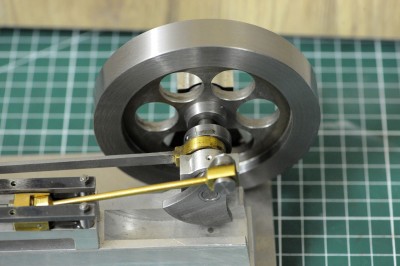

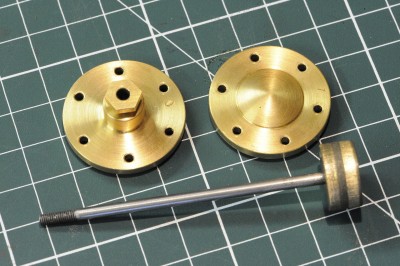

Cette semaine un ptit chouia de bricole ;-)
Fichiers joints

Avatar du membre
gégé89
Messages : 2130
Enregistré le : sam. 14 mai 2011 10:41
Localisation : yonne

Re: Moteur Elmer N° 41

Message non lu par gégé89 »

:coucou:
TOP ,quelle matiere le segment ? joint torique ?

Avatar du membre
berola
Messages : 1634
Enregistré le : ven. 28 mai 2010 20:46
Site Internet
Localisation : Ardèche/Drôme
Contact :

Re: Moteur Elmer N° 41

Message non lu par berola »

Bonjour
Le joint torique comme segment est une solution suffisante si le moteur fonctionne peu souvent
Sinon le segment classique bronze ou inox ou alors le segment téflon usiné dans la masse et fendu avec un joint torique dessous .
Il faut bien déterminer la correcte pression de l'ensemble dans le cylindre .
C'est inusable et le graissage peut être (presque) oublié ..
@+
CAV 430
"je ne me lasse pas d'être utile , c'est ma nature" Leonard de Vinci

Avatar du membre
vilbrequin
Messages : 1098
Enregistré le : ven. 7 janv. 2011 23:16
Localisation : Essonne

Re: Moteur Elmer N° 41

Message non lu par vilbrequin »

Bonsoir Berola, se n'est pas un joint torique mais de la tresse graphitée rodé dans son cylindre. Je retiens le technique du segment teflon avec le joint torique en dessous.

Avatar du membre
Zéphyrin
Messages : 2735
Enregistré le : sam. 3 sept. 2011 20:25
Localisation : Essonne
Contact :

Re: Moteur Elmer N° 41

Message non lu par Zéphyrin »

beau modèle, je vois qu'on attaque les parties "vivantes" du moteur, ça avance bien !

Avatar du membre
vilbrequin
Messages : 1098
Enregistré le : ven. 7 janv. 2011 23:16
Localisation : Essonne

Re: Moteur Elmer N° 41

Message non lu par vilbrequin »

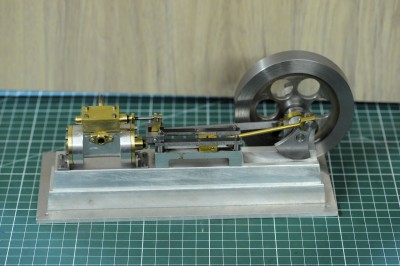

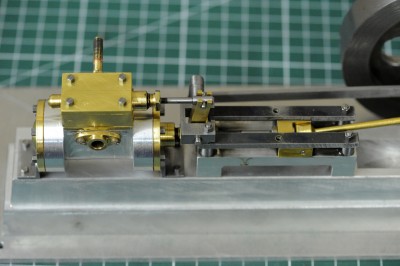

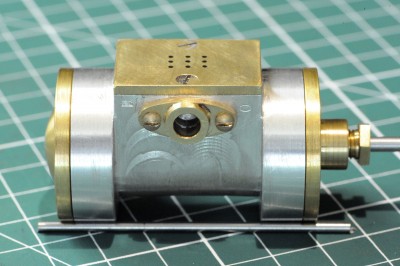

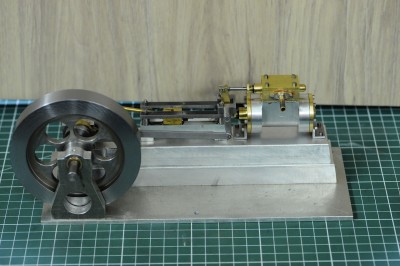

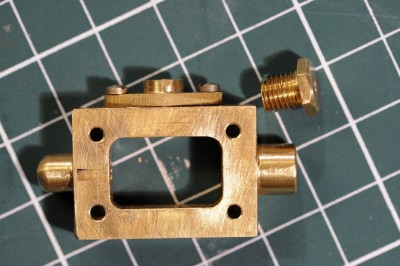

Le bloc cylindre fini, maintenant une courte pose pour réaménagement de l'atelier ;-)
Fichiers joints

Avatar du membre
berola
Messages : 1634
Enregistré le : ven. 28 mai 2010 20:46
Site Internet
Localisation : Ardèche/Drôme
Contact :

Re: Moteur Elmer N° 41

Message non lu par berola »

vilbrequin a écrit :
mar. 17 nov. 2020 19:04
Bonsoir Berola, se n'est pas un joint torique mais de la tresse graphitée rodé dans son cylindre. Je retiens le technique du segment teflon avec le joint torique en dessous.
Il y a aussi le montage qui, consiste a faire de petits trous d'arrivée de vapeur sous le segment pour le faire plaquer.
C'est ce que j'avais fait sur la locomotive de mon avatar et ça fonctionne très bien .
@+
CAV 430
"je ne me lasse pas d'être utile , c'est ma nature" Leonard de Vinci
