Cretors popcorn engine

[gégé89]

Zéphyrin: je ne vois pas trop à quoi sert la machine à vapeur dans la fabrication du pop-corn, à part faire joli bien sûr.

Je le voie bien entrainer un tambour contenant le maïs

exact

[rhavrane]

Bonjour Max,
Tu l'as dit, ta machine aura un alors j'attends

[metal89]

La réponse est ici sur le site de Jacques

http://www.vapeuretmodelesavapeur.com/t ... omplet.pdf

[Zéphyrin]

merci, plein d'infos...
Sur le site de Bob Jorgensen http://www.classicsteamengineering.com/ ... opic=639.0
beaucoup de détails sur les Cretors originales, et la qualité de leur fabrication, parties intérieures y compris (photos moteur démonté)...

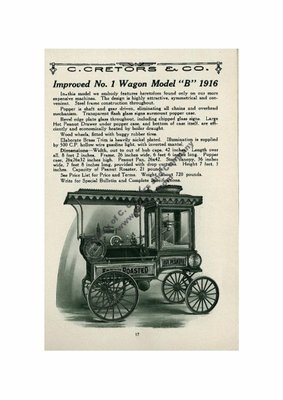

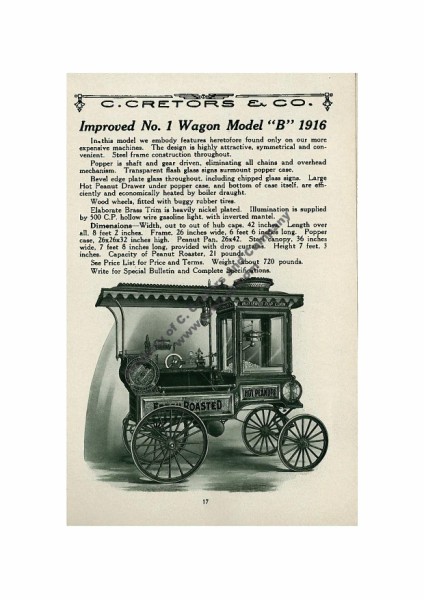

Sur tous les prospectus montrés, c'est surtout l'aspect attrayant (finitions soignées, nickelage, peinture et sifflet sur le moteur !) de la machine à vapeur qui est mis en avant pour faire vendre du pop-corn !
nul doute que Max va faire un moteur à la hauteur !

[maximus]

Bonjour tous,

Merci Zéphyrin pour le lien, une vrais mine d'or avec des réponses a certaines interrogations, par exemple sur l'ensemble régulateur.
Aussi pleins de détailles pas vus sur les autres documents .

Un gros point noir, le volant, j'ai dessiné un cinq branches mais droites, cela ne plais pas, faire comme celui d'origine je ne crois pas en être capable.
Soit un plan, ou un brut de fonderie ( j'en ai vue a L'atelier vaporiste).

A bientôt.

Max

[paterson]

salutous,

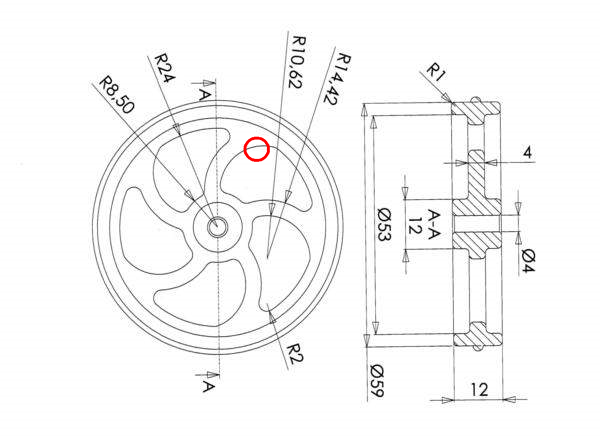

Max, voici de quoi t'aider dans la fab d'un volant à rayons courbe. Il suffit (ou pas) d'adapter les cotes.



Hébergé par Imagesia, le meilleur hébergeur d'images du net !

[Zéphyrin]

Il faudrait rajouter un perçage dans la partie large vers l'extérieur des rayons pour lui donner la forme en "S" plus conforme au modèle...
mais si tu trouves une fonderie c'est bien aussi !

ce genre de volant se trouve aussi souvent sur les vieilles machines à coudre.

[ludique]

Bonjour à tous...
Du fait que tu as divisé les cotes par deux, le volant doit avoir un diamètre extérieur de 80 mm..
J'en ai trouvé un de cette taille chez Bengs; peut être cela t'intéressera t'il..?
[url] http://www.bengs-modellbau.de/material/ ... fraest/url]

Sinon, bravo pour ce nouveau défi que tu t'es lancé...

[maximus]

Bonsoir,

Merci a tous pour les docs , je vais réfléchir a la question un peu plus tard, je me doute que réaliser un volant comme celui d'origine ne doit
pas être de la tarte. Pour l'instant je suis sur le cylindre, images bientôt.

J'en avais vu brut de fonderie a l'Atelier vaporiste mais impossible de remettre la main dessus

Max

[paterson]

Bonsoir,
.......................
J'en avais vu brut de fonderie a l'Atelier vaporiste mais impossible de remettre la main dessus
Max

bsr max,
http://www.atelier-vaporiste.com/WWW2/s ... VOL&lng=fr
en cliquant sur la réf en rouge, on voit apparaitre la fonderie.

Il y en a aussi chez RC Machines
http://www.rc-machines.com/fr/modelisme ... s-dinertie

[maximus]

Bonjour,

Merci Roger

Max

[maximus]

Bonjour a tous,

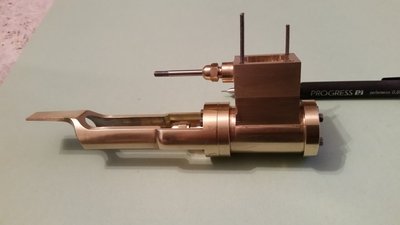

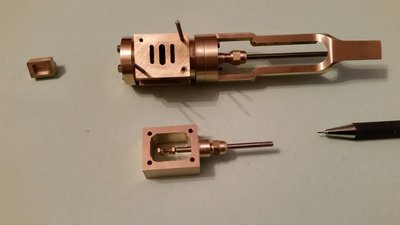

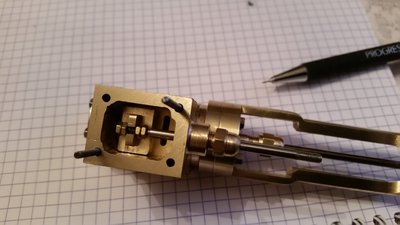

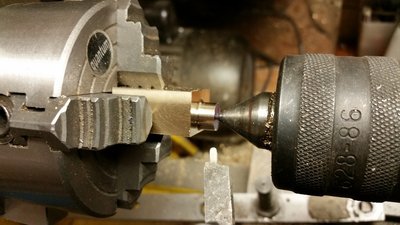

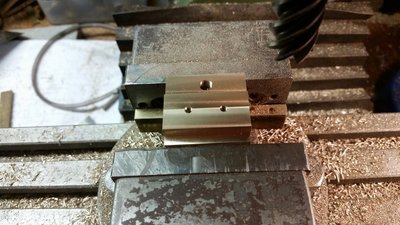

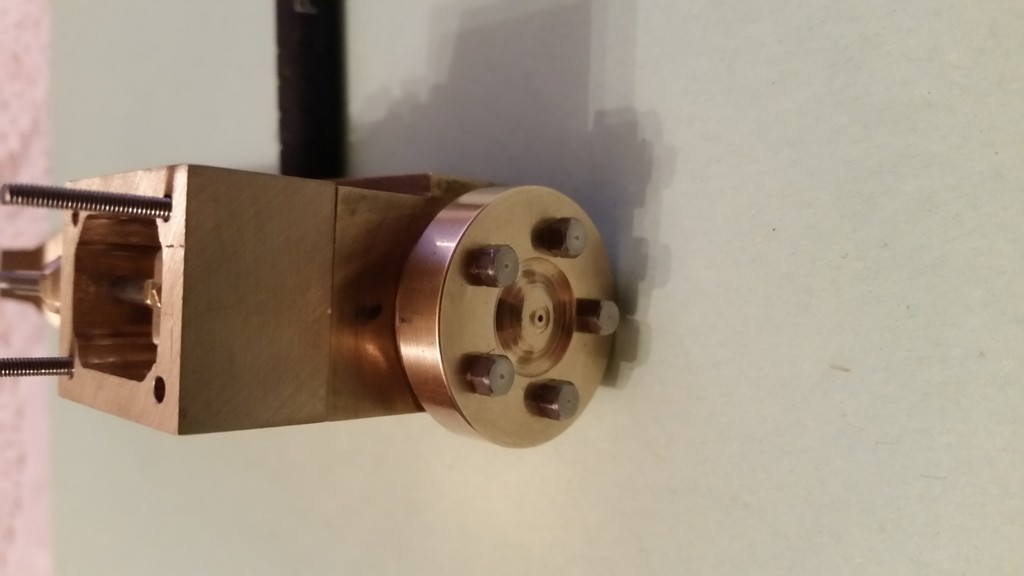

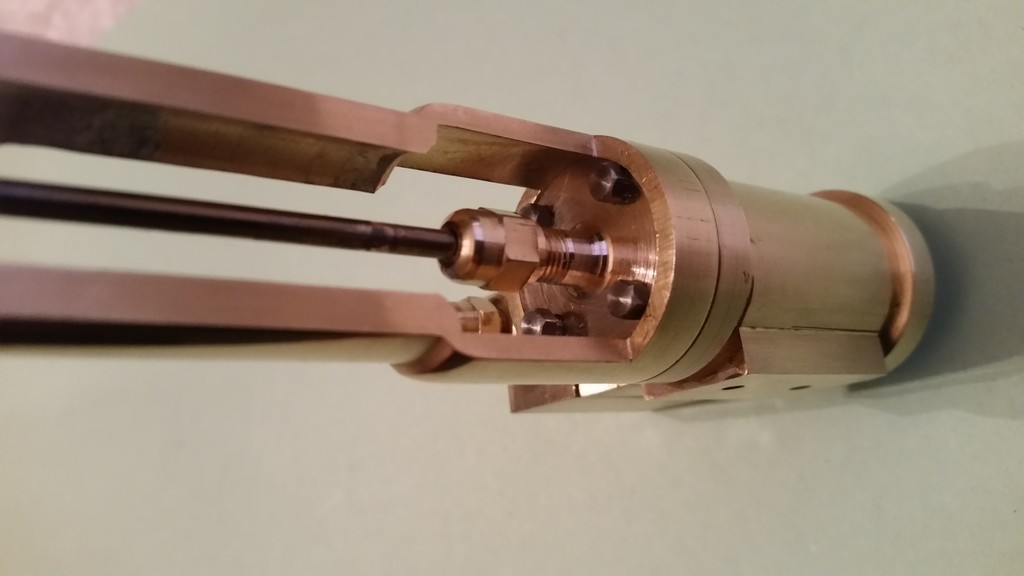

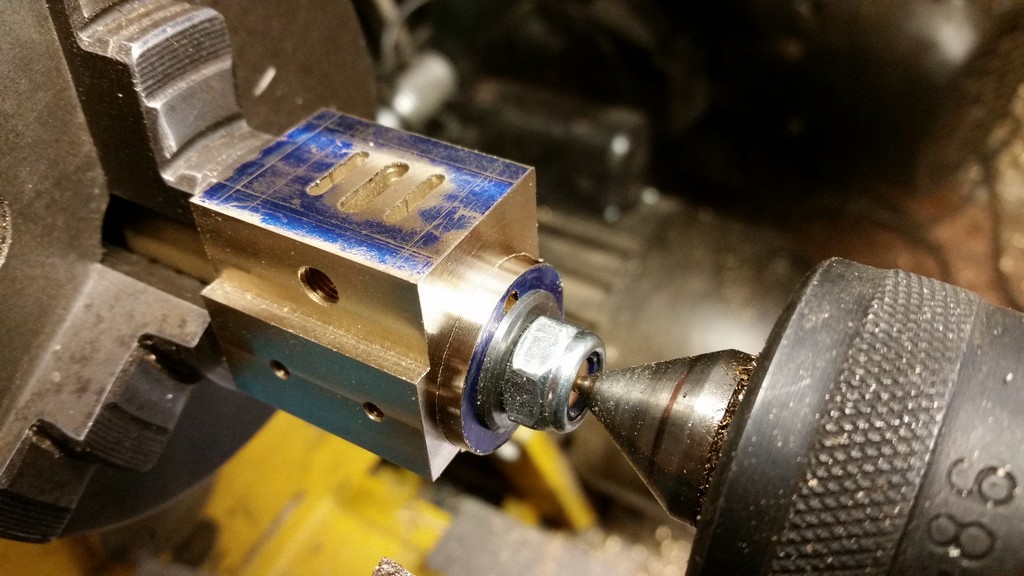

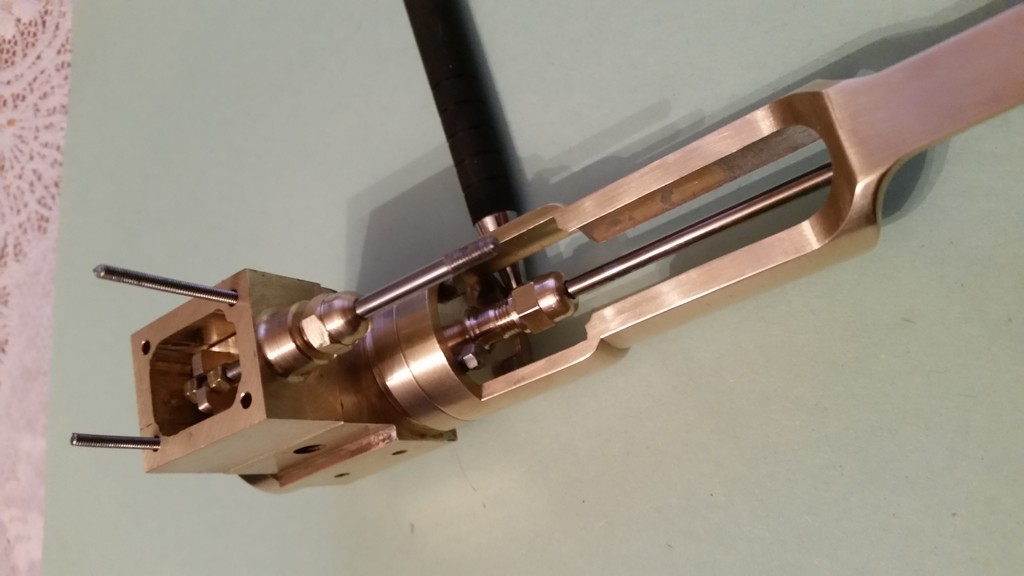

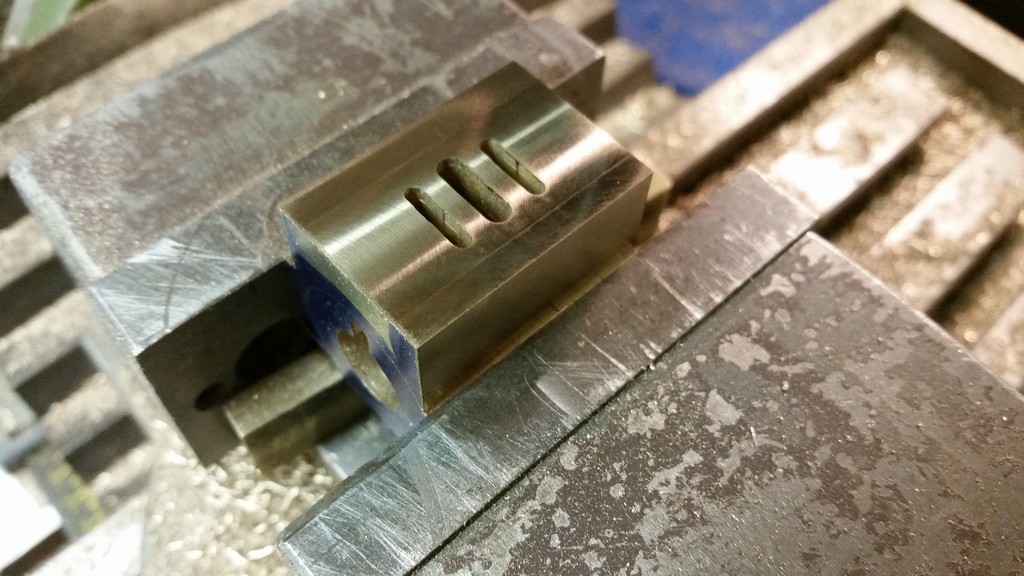

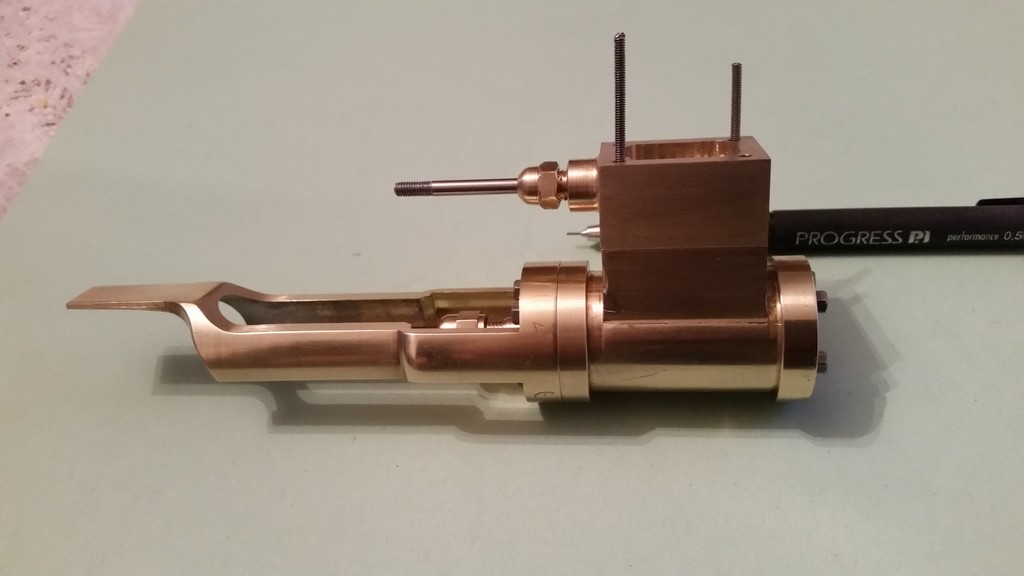

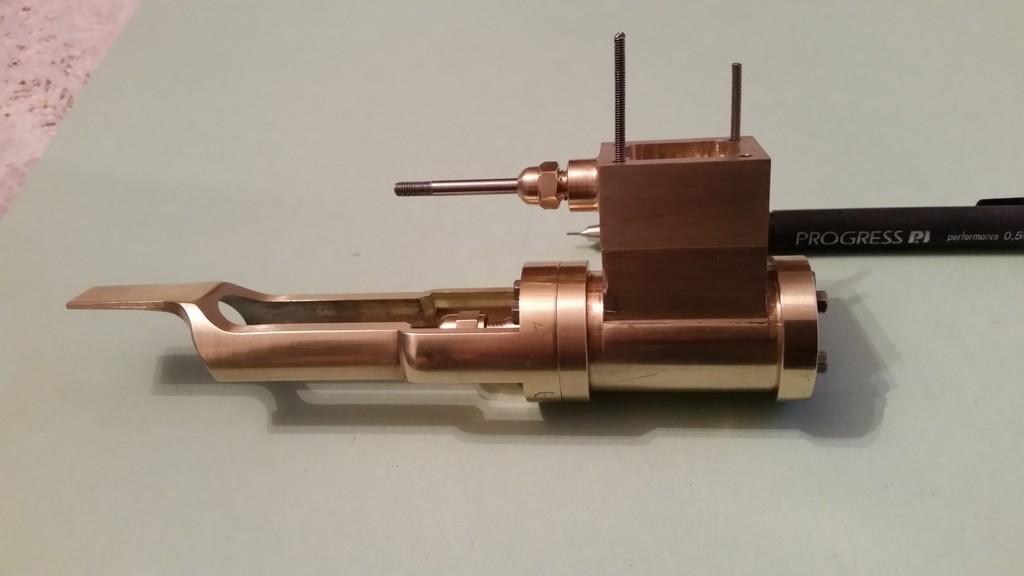

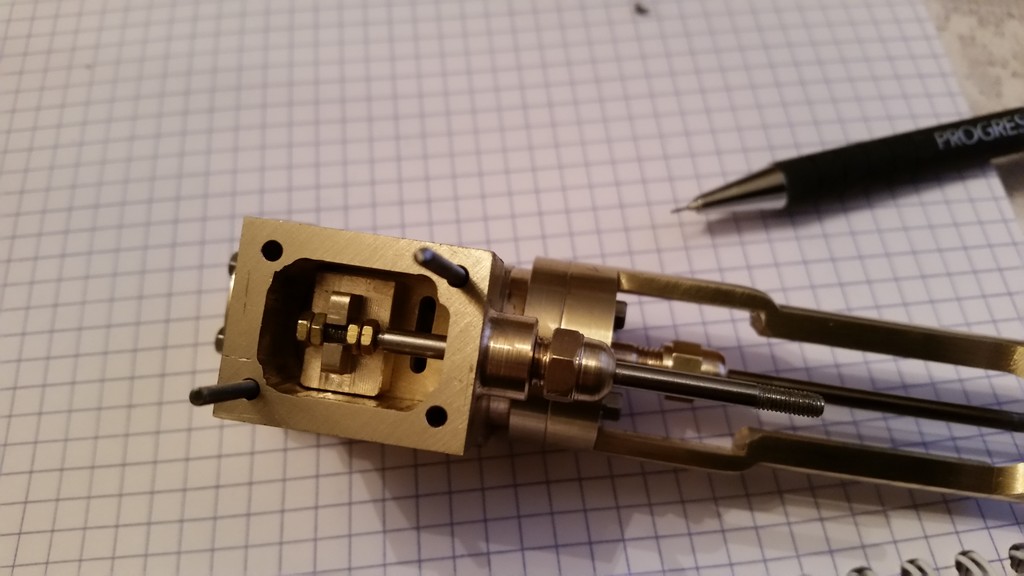

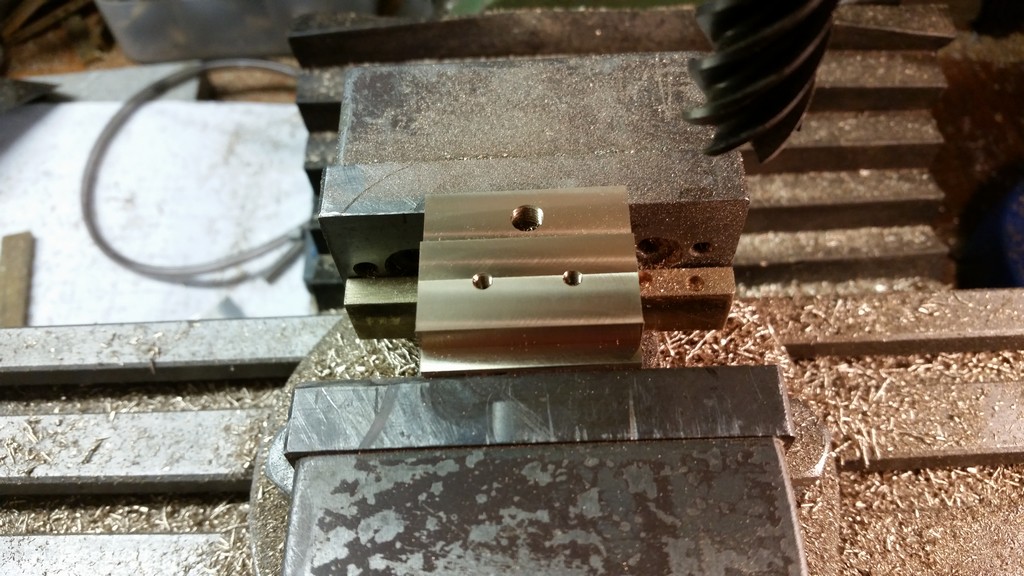

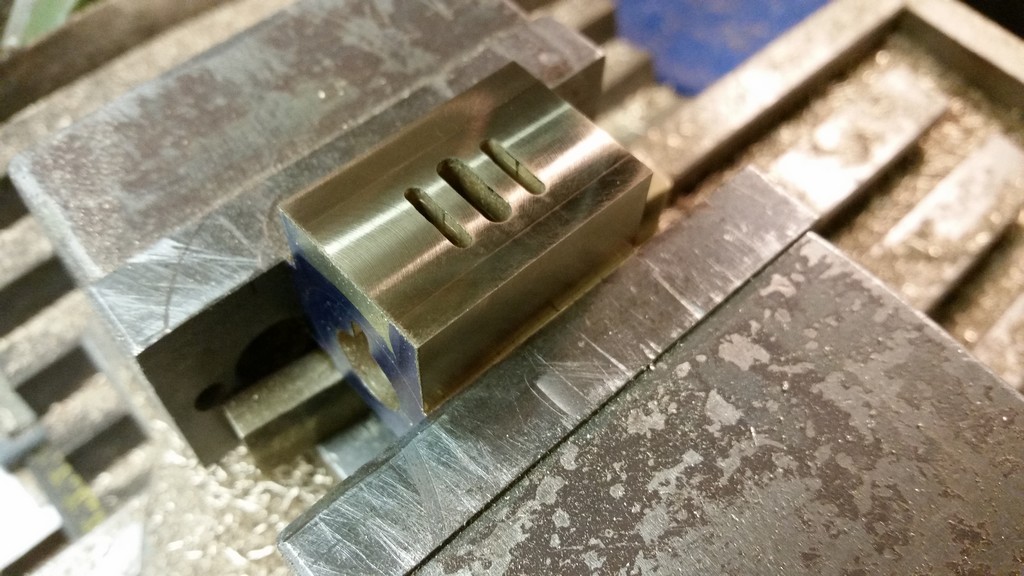

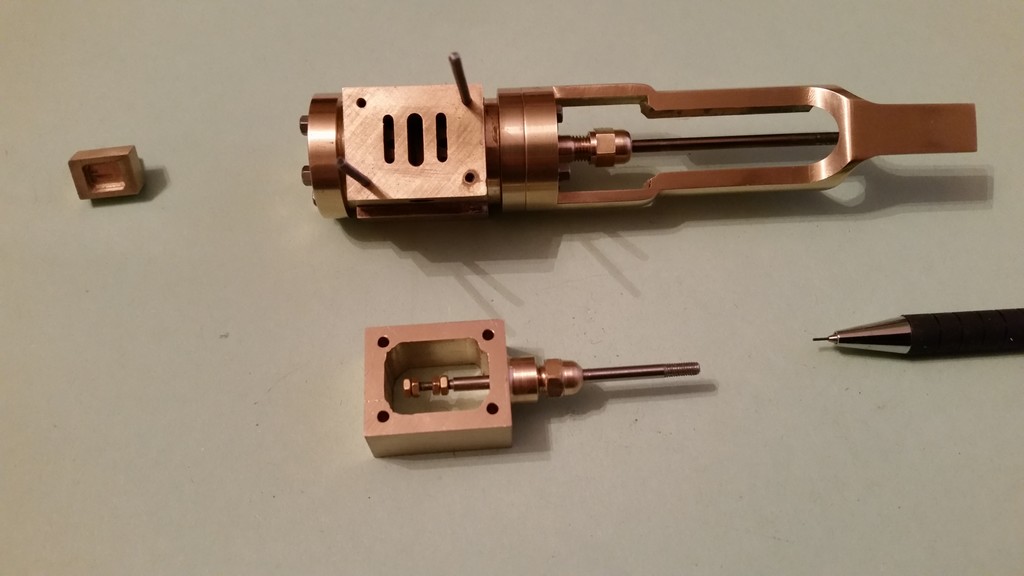

Une petite avancée avec la confection du cylindre, boite a vapeur et chapeau de PE.
Je consulte les photo de l'original et essais de reproduire, pas évidant.

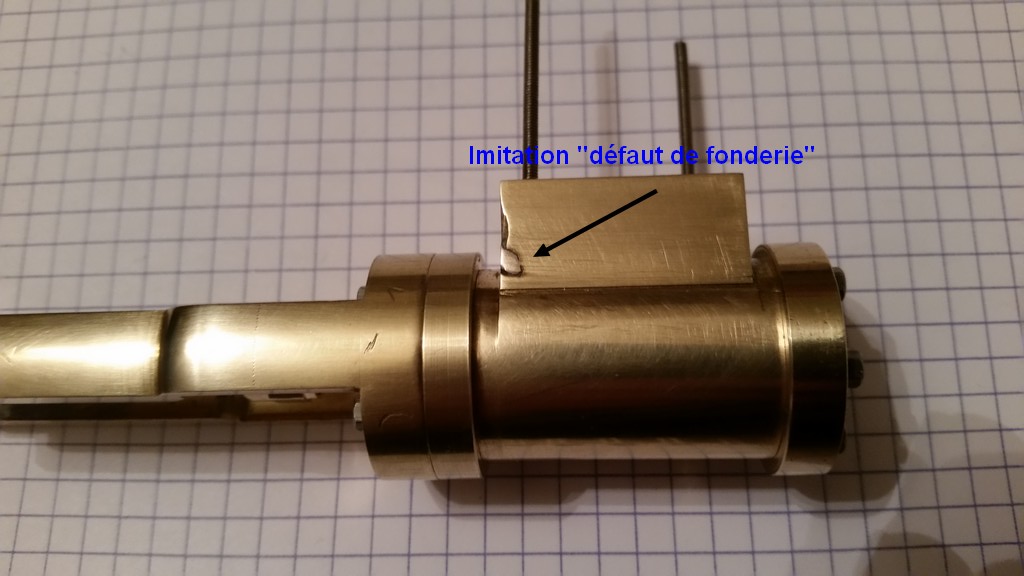

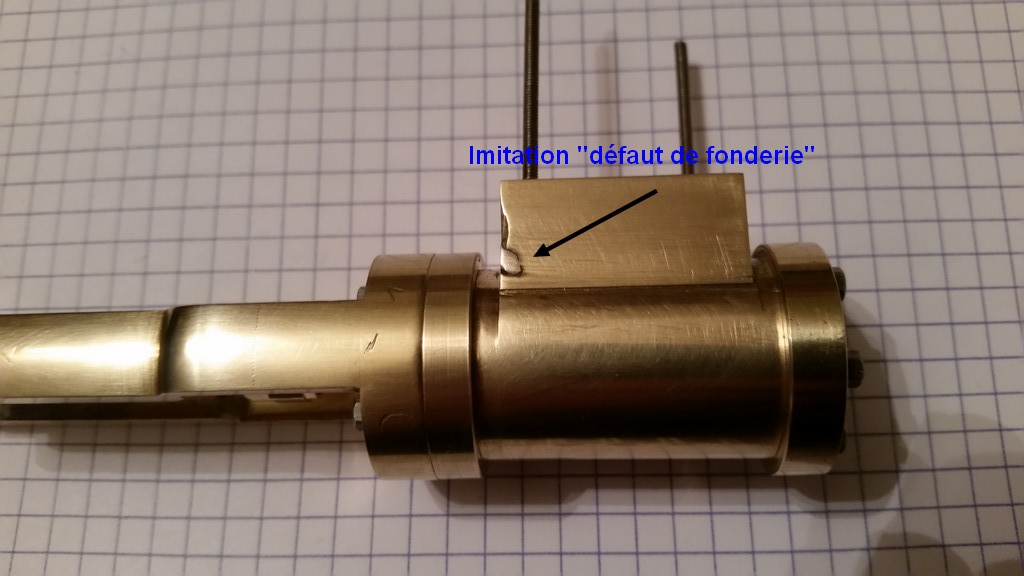

Ou j'ai voulu imiter un défaut de fonderie en fait un coup de fraise malencontreux rattrapé a la soudure argent, la peinture finale fera le reste.

[vilbrequin]

Waouh super tes usinage , les écrous borgne pour les presse étoupe ça a de la gueule

[Pif]

Bien l'bonjour ;
Ma dou, mais comment qu'il fait

[maximus]

Bonsoir,

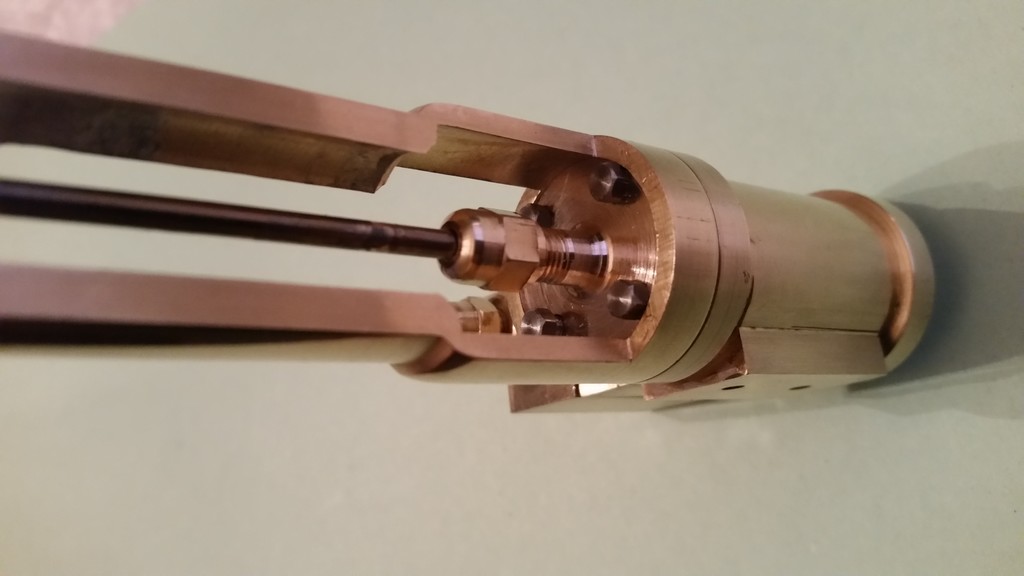

Une spéciale pour toi Le Pif,
