Galloway..c'est parti...

[ZAPJACK]

Je fais de la relance. A mon avis, tu achève en grand secret.
Ké Nowell comme y disent les Wallons
LeZap

[ludique]

Bonsoir à tous..Salut ZAP...
Cela avance petit à petit, pas de photos pour le moment tellement l'avance est imperceptible..
Disons dans les grandes lignes que la "bielle" , le vilo , les coussinets sont fini ( j'ai loupé un vilebrequin et ai du le refaire: 35h)..
Je suis en train de réaliser le volant, et ce à la fraiseuse car il ne passe pas dans mon tour (ø 240mm) et en suis à quelques 2500 tours de manivelle sur le plateau tournant.
Les photos lorsque j'aurai fait un montage à blanc de l'embiellage ... Voilà,voilà ça vient...

[Zéphyrin]

Haha, tournage du volant sur la fraiseuse, une X2, j'ai fait ça, très marrant, avec un volant en bronze trouvé à la brocante, on ne choisit pas la taille dans ce cas là!
je me souviens de 3 montages, directement bridé sur la table pour le dégrossissage, ensuite sur le plateau diviseur, motorisé pour l'occasion, pour l'ébauchage à la fraise, et enfin en tournage monté sur un arbre dans la broche avec une pointe bloquée dans la table, et un chariot "vertical" sur la table pour le tournage.
il tourne très rond au final, mais bien sûr, les cotes sont approximatives...de toute façon, c'est plus large que mon pied à coulisse.

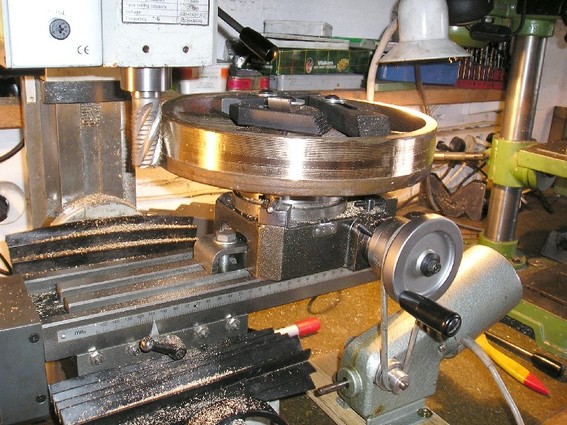

ébauchage volant à la fraise, sur le plateau diviseur motorisé.

volant donville4_r.jpg (109.38 Kio) Vu 9249 fois

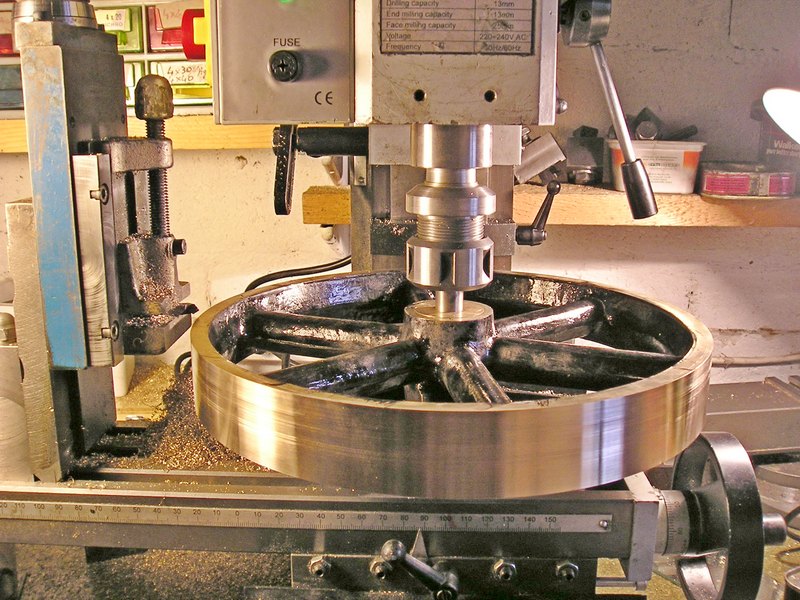

"tournage" sur la fraiseuse

tournage volant (1)R.JPG (152.61 Kio) Vu 9249 fois

Note pour ceux qui cherchent à s'équiper : Le moment où les machines sont trop petites arrive forcément un jour...

[ludique]

C'est d'autant plus marrant que mon volant est en fonte.. Le vilebrequin et la grande pièce en Y qui sert de bielle sont eux en acier..Il faut y aller doucement..

[ludique]

Bonjour à tous et à toutes..

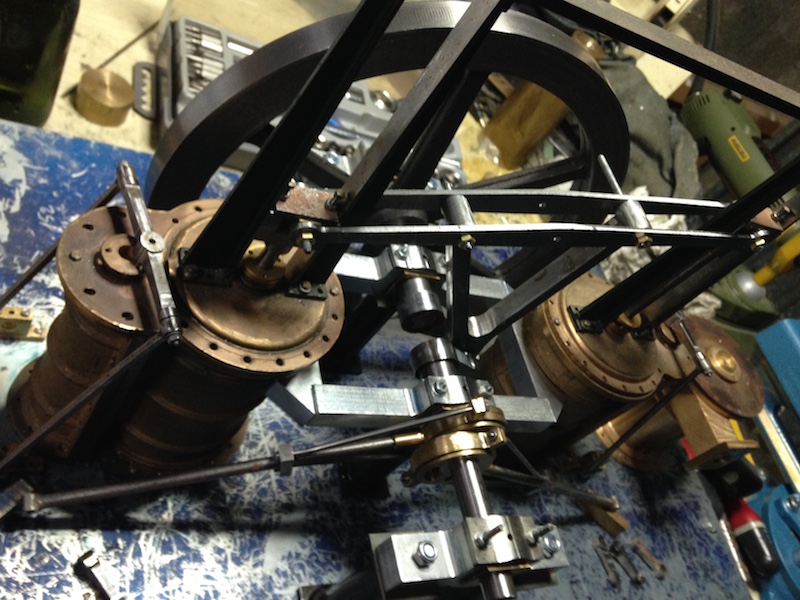

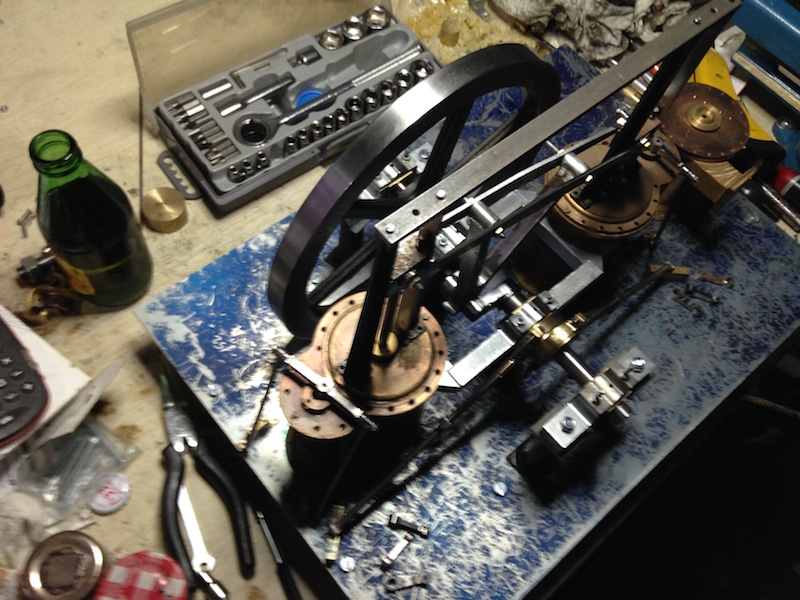

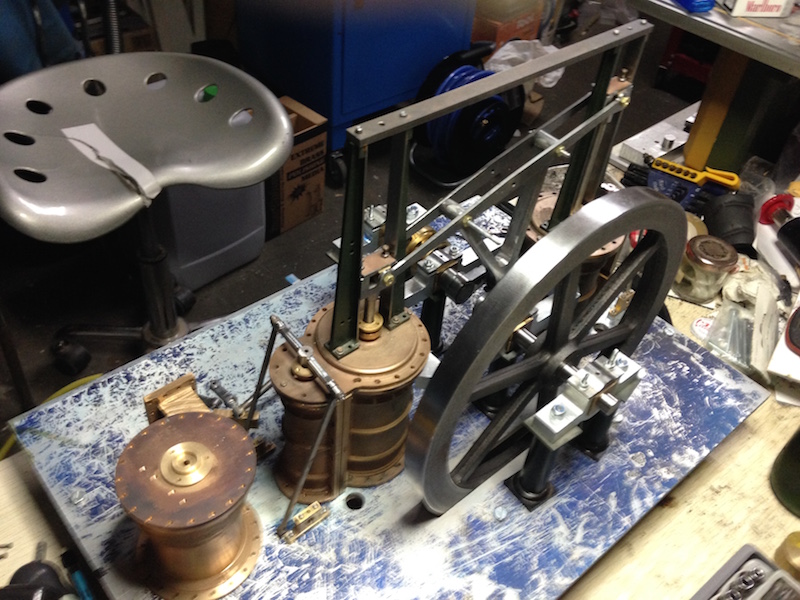

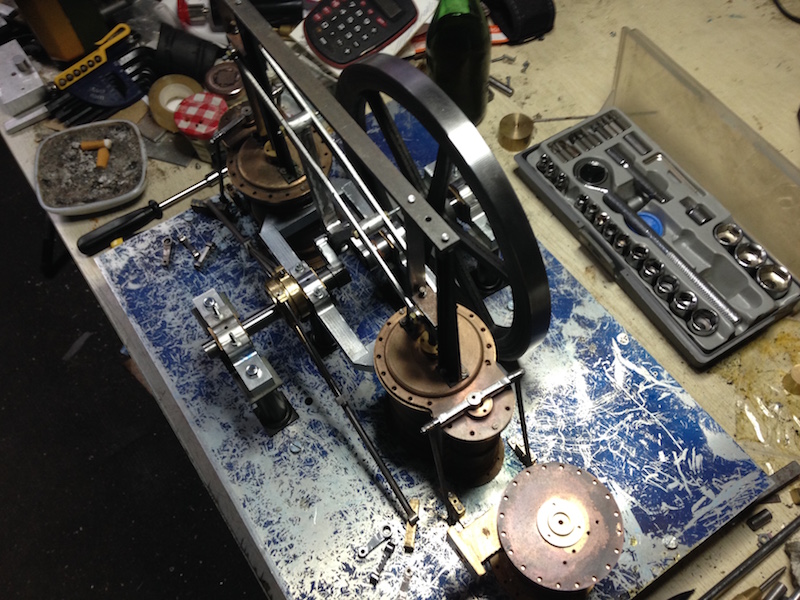

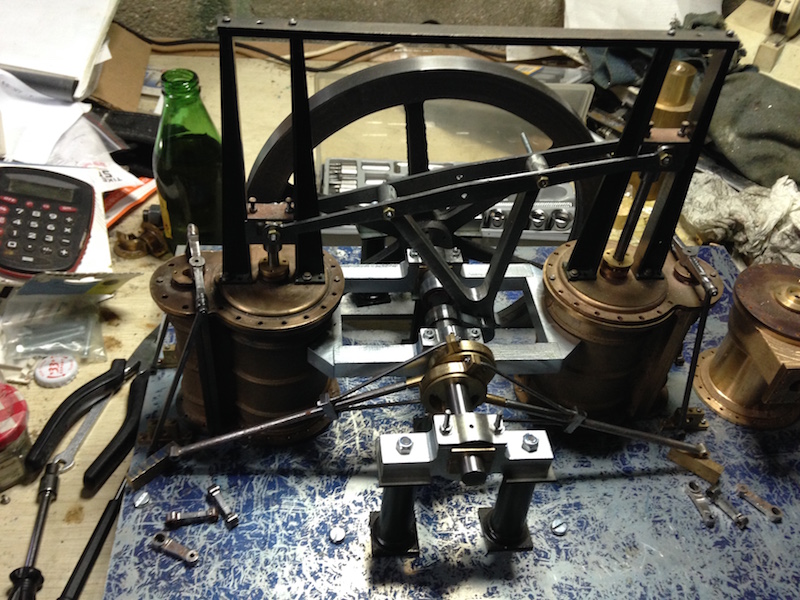

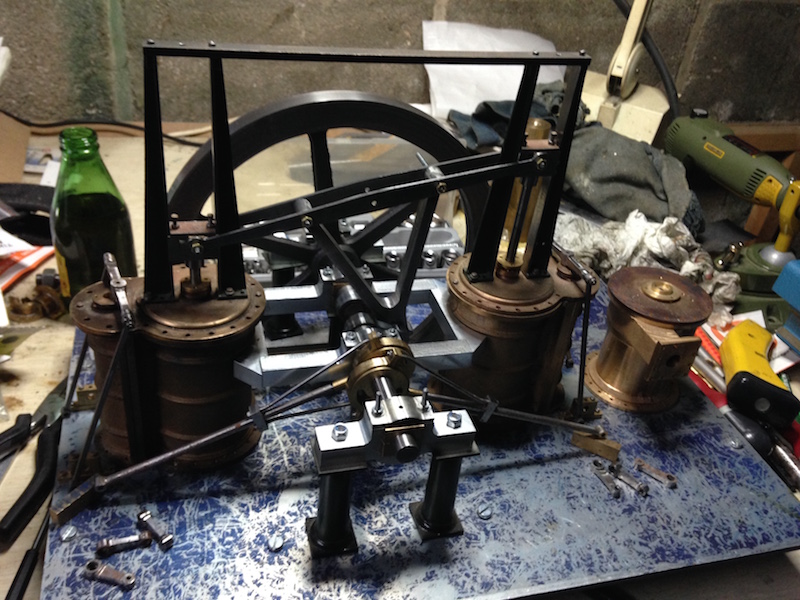

Comme promis en fin d'année, quelques images d'un premier montage à blanc de Galloway; dans l'ensemble tout est satisfaisant, il y aura sans doute quelques petites retouches mineures à apporter à l'ensemble, mais rien d'essentiel.
Tel que montré en photos, il n'y a qu"un peu plus de la moitié des pièces réalisé, donc encore beaucoup de travail avant la finalisation du projet..
Place aux images.....







Voilà, j'espère avoir répondu aux interrogations de certains...

[vilbrequin]

Haaa super boulot , j'ai hâte de voir tourner cette ensemble

[ludique]

Là, ce sera une autre histoire vu la cylindré du bestiaux: 196 cm3, ce qui implique le double de volume de vapeur ou de gaz comprimé par tour vu qu'il est à double effet..
En le faisant tourner lentement à 100 tr/mn il faudra compter sur une production de 39,250 l/mn de vapeur, ce qui implique une sacrée chaudière..

[vilbrequin]

Ha oui quand même , mais avec une bonne chaudière au charbon sa devrait le faire .

[ZAPJACK]

Pas mal non plus les deux réservoir de carburants (bière + cendrier )
Blagues à part, super boulot François
C'est vrai que ce n'est pas si simple à usiner.
Mais, a mon avis, le plus dur est fait
LeZap

[paterson]

....................
En le faisant tourner lentement à 100 tr/mn il faudra compter sur une production de 39,250 l/mn de vapeur, ce qui implique une sacrée chaudière..

Pour la chaud, je t'en prêterai une François, quand notre 141 R sera remontée

[ZAPJACK]

Où sont les dernières feautôt?
ai-je louppé qqch??
LeZap

[ludique]

tous..

Non, tu n'as rien loupé Zap, le chantier est en "stand by" comme on dit maintenant ou plus exactement en attente de reprise comme on se doit de le dire sur cet excellent forum francophone...

Pas mal de temps pris par des problèmes de santé de Madame et par Blooooland; en plus le beau temps qui reviens et m'oblige à consacrer quelques précieuses heures au parties extérieures de la maison.. Mais ça avance, j'espère pouvoir vous donner quelques nouvelles du faible avancement dans quelques temps. En plus, beaucoup de temps passé à de toutes petites pièces insignifiantes genre axes, clavettes,entretoises, etc...
Comme ils disent dans la pub: "Je l'aurai un jour..."

[Malevthi]

consacrer quelques précieuses heures au parties extérieures de la maison..

Quelques minutes à épandre du Roundup et tu n'y reviens plus d'un moment

[Pif]

Bien l'bonjour;
Ou une chèvre et en plus tu a les fromages

[ZAPJACK]

épandre du Roundup

LeZap
