Moteur 4 cylindres a plateau oscillant

[maximus]

Bonjour a tous,

Tout d'abord merci a Gégé de sa trouvaille je n'ai pas pu résisté, merci aussi a minimotoriste pour l'idée des rotules cela ma bien
facilité la vie.
J'ai pompé le peu de cotes apparaissantes sur les photos et ai redessiné le moteur un peu a l’instinct au départ.
J'ai mis un volant plus pour le réglage, il s'en passe.

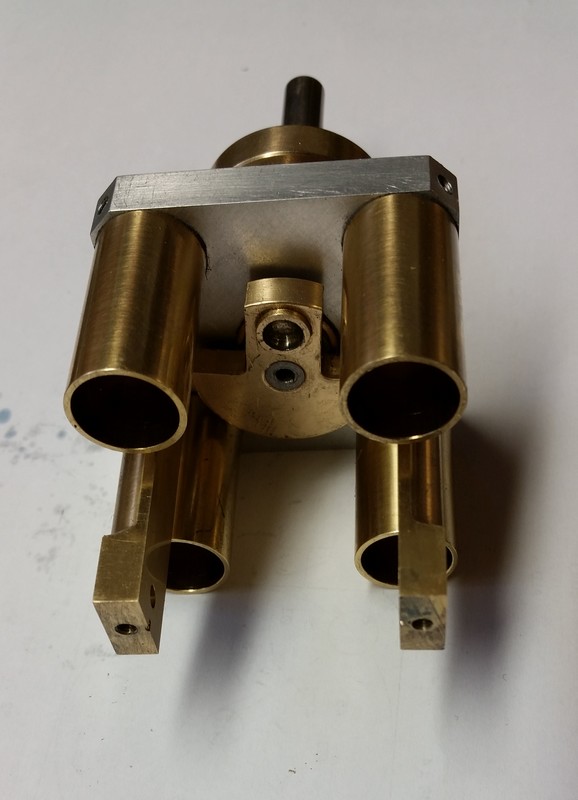

Les premières pièces.

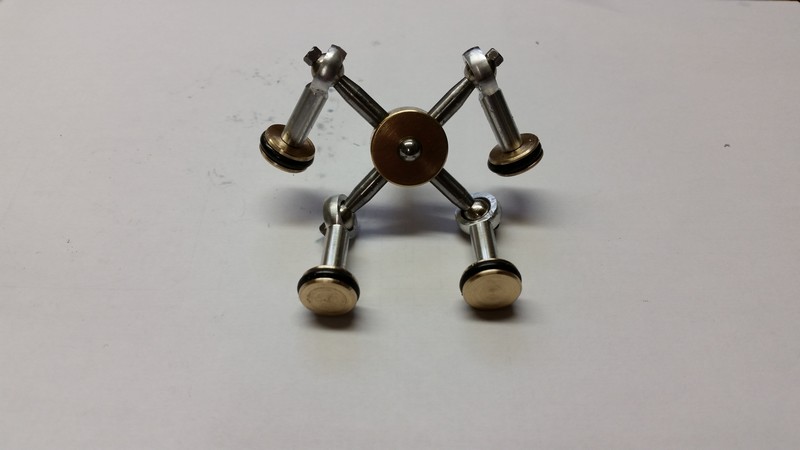

Plateau oscillant, bielles et pistons.


La partie distribution.


Vue du vilebrequin.

Sans titre 1.jpg (61 Kio) Vu 9175 fois

La flasque arrière.


L'ensemble finalisé.

Sans titre 2.jpg (65.47 Kio) Vu 9175 fois

[vilbrequin]

Y en a qui chaume pas , belle réalisation

[Malevthi]

Superbe machine, toujours originale et parfaitement usinée

[gégé89]

super tu as reussi !!!
on attend la p'tite video

[maximus]

Bientôt la vidéo.

[minimotoriste]

maximus et tout le monde
très belle mécanique ,je vois un tube souple de raccordement, il a fait ses premiers tours???

je ne sais dire ce qui ne va pas

Thierry va dire que 2 pistons sont pas top sur la dernière photo
Bonne soirée .@+++Henry.

[Malevthi]

Non, non, c'était un mirage. Rien à redire, c'est parfait

[maximus]

Bonjour tous,

Merci Thierry,

Voila la vidéo.

[video]https://www.youtube.com/watch?v=81SdUsT ... H-Plc2nSNA[/video]

[scyllias91]

Bonjour,

Belle réalisation, comment est faite la distribution ?

Eric

[Malevthi]

comment est faite la distribution ?

On le voit sur la photo des pièces détachées. L'arbre a des fraisages qui laissent passer la vapeur par le palier et le socle des cylindres.

[scyllias91]

comment est faite la distribution ?

On le voit sur la photo des pièces détachées. L'arbre a des fraisages qui laissent passer la vapeur par le palier et le socle des cylindres.

Ok j'avais pas assez grossi les photos pour voir les détails.
Thierry ,tu peux lire la vidéo?

Eric

[minimotoriste]

Max et
@+++.Henry.

[jacques987]

bonjour,
superbe max
et je ne retrouve toujours pas mes majuscules

[scyllias91]

hello,

Pourquoi avoir fait un "vilebrequin" avec une masse d'équilibrage ?je pense peut être à tord qu'il n'y a aucune masse en mouvement qui nécessite d'être compensé .

Eric

[Malevthi]

L'axe qui transmet le mouvement du plateau crée un balourd qui doit être compensé aussi par la masse d'équilibrage.
