Bonsoir a tous,
Je vous présente un moteur réalisé d'après les plans de JULIUS DE WAAL (encore merci a lui)
les cotes ne sont que partiellement respectées car l'ensemble a été réalisé avec
de la matière première se trouvant sous la main.
faute de chaudière il tourne a l'air comprimé
Etienne
une petite vidéo
[video]https://www.youtube.com/watch?v=_v_IKJY ... e=youtu.be[/video]
Je vous présente un moteur réalisé d'après les plans de JULIUS DE WAAL (encore merci a lui)
les cotes ne sont que partiellement respectées car l'ensemble a été réalisé avec
de la matière première se trouvant sous la main.
faute de chaudière il tourne a l'air comprimé
Etienne
une petite vidéo
[video]https://www.youtube.com/watch?v=_v_IKJY ... e=youtu.be[/video]
Modifié en dernier par Malevthi le jeu. 15 oct. 2015 00:05, modifié 1 fois.
Raison : Ajout de la vidéo dans le message
Raison : Ajout de la vidéo dans le message
Re: moteur a vapeur
ha oui c'est du massif ,realisation fonctionnelle
- rhavrane
- Messages : 2220
- Enregistré le : ven. 11 févr. 2011 19:00
- Localisation : Saint-Mandé
- Contact :
Re: moteur a vapeur
Bonjour,
Quelle cylindrée pour ce gros bébé (on parle de moteur à explosion et de de machine à vapeur ) ?
J'imagine qu'effectivement il aurait besoin d'un gros générateur de vapeur pour nous faire son bien joli bruit en fonctionnement "réel".
Quelle cylindrée pour ce gros bébé (on parle de moteur à explosion et de de machine à vapeur ) ?
J'imagine qu'effectivement il aurait besoin d'un gros générateur de vapeur pour nous faire son bien joli bruit en fonctionnement "réel".
Raphaël
La vapeur oui, et avec son ...
Mes vidéos: http://www.youtube.com/user/rhavrane
Membre du MYCP : http://mycparis.fr/
La vapeur oui, et avec son ...
Mes vidéos: http://www.youtube.com/user/rhavrane
Membre du MYCP : http://mycparis.fr/
Re: moteur a vapeur
Bien l'bonjour;
De quoi lesté une bonne grosse chaloupe et peut-être même une à l'échelle 1 avec des roues a aubes
De quoi lesté une bonne grosse chaloupe et peut-être même une à l'échelle 1 avec des roues a aubes
@ + pif, au plaisir de vous lire
Le flux et le reflux me font marée (Devos)
Le flux et le reflux me font marée (Devos)
- maximus
- Messages : 2387
- Enregistré le : sam. 29 mai 2010 08:01
- Localisation : 94 Chennevières sur Marne
Re: moteur a vapeur
Bonjour,
Un beau moteur très bien réalisé
Un beau moteur très bien réalisé
- minimotoriste
- Messages : 2198
- Enregistré le : mer. 6 juin 2012 03:54
- Localisation : 82 castelsarrasin
Re: moteur a vapeur
Bonjour Etienne et tout le monde
Très belle machine , épurée super démonstrative ,pour me faire une idée tu peux nous donner les dimensions du socle et des volants
Bonne après-midi .@+++.Henry.
Très belle machine , épurée super démonstrative ,pour me faire une idée tu peux nous donner les dimensions du socle et des volants
Bonne après-midi .@+++.Henry.
Re: moteur a vapeur
J'ai transmis vos remerciement à Julius.
Il ressemble en taille aux petits moteurs d'atelier de la fin du 19è-début 20ème siècle. En tout cas bravo.
Patrick
Il ressemble en taille aux petits moteurs d'atelier de la fin du 19è-début 20ème siècle. En tout cas bravo.
Patrick
Re: moteur a vapeur
Bonsoir a tous,
Merci a tous ; et particulièrement a métal89 pour les remerciements transmis a JULIUS DE WAAL
minimotoriste ,ci-joint 2 plans du moteur.L'ensemble des plans sont a télécharger dans la rubrique <téléchargement>
malevthi ,merci de m'avoir corrigé pour le lien de la vidéo ,je ne sais pas faire.
si quelqu'un pourrait mettre un petit didacticiel ce serait sympa.
Bon dimanche
Etienne
Merci a tous ; et particulièrement a métal89 pour les remerciements transmis a JULIUS DE WAAL
minimotoriste ,ci-joint 2 plans du moteur.L'ensemble des plans sont a télécharger dans la rubrique <téléchargement>
malevthi ,merci de m'avoir corrigé pour le lien de la vidéo ,je ne sais pas faire.
si quelqu'un pourrait mettre un petit didacticiel ce serait sympa.
Bon dimanche
Etienne
Re: moteur a vapeur
Pour info, un grand nombre de plans sont disponibles en téléchargement sur le site de Jacques avec l'accord de Julius.
Petit coup de chapeau en passant à Jacques dont le site est exemplaire, à preuve: la moitié des visiteurs sont étrangers (Allemagne, Brésil, Espagne, USA, ...)
Bonne journée à tous,
Patrick
Petit coup de chapeau en passant à Jacques dont le site est exemplaire, à preuve: la moitié des visiteurs sont étrangers (Allemagne, Brésil, Espagne, USA, ...)
Bonne journée à tous,
Patrick
Re: moteur a vapeur
Petit complément d'info
le lien page de téléchargement : http://www.vapeuretmodelesavapeur.com/g ... index.html
page de Julius :http://www.vapeuretmodelesavapeur.com/t ... index.html
moteur Benson http://www.vapeuretmodelesavapeur.com/t ... 02-04a.pdf
le lien page de téléchargement : http://www.vapeuretmodelesavapeur.com/g ... index.html
page de Julius :http://www.vapeuretmodelesavapeur.com/t ... index.html
moteur Benson http://www.vapeuretmodelesavapeur.com/t ... 02-04a.pdf
Re: moteur a vapeur
trop gentil ce Julius !avec l'accord de Julius
Juste pour en remettre une couche devant cette avalanche de courbettes, mais si je fais un plan de la tour Eiffel, ça ne deviendra pas la tour Zéphyrinne.
François-Marie, not quite a know-it-all
https://photos.app.goo.gl/MZJvmep2uQ4HedYD9
https://www.youtube.com/c/francoismariemeunier
https://photos.app.goo.gl/MZJvmep2uQ4HedYD9
https://www.youtube.com/c/francoismariemeunier
- Malevthi
- Administrateur du site
- Messages : 5008
- Enregistré le : ven. 28 mai 2010 21:13
- Localisation : Digne les Bains (04)
Re: moteur a vapeur
Julius ne prétend pas être le créateur de cette machine. Il a simplement redessiné les plans en mentionnant bien "Designed et built by Mr Harold E. Benson/Parst".
Cependant, "L'avalanche" de remerciements aux remerciements est sans doute un peu exagérée en effet.
Quand je diffuse mes propres plans, c'est parce que j'aime partager et faire plaisir à ceux qui s'en servent, pas pour recevoir de quelconques hommages.
Le vrai trésor, c'est de transmettre ses connaissances (pas les virus !)
- jacques987
- Messages : 1284
- Enregistré le : dim. 30 mai 2010 09:06
- Localisation : Polynésie française
- Contact :
Re: moteur a vapeur
Bonjour,
Cela devient un peu lassant.
Pour en revenir au sujet, toutes mes félicitations à Etienne qui a réalisé un très beau moteur fonctionnant à la perfection.
Cela devient un peu lassant.
Pour en revenir au sujet, toutes mes félicitations à Etienne qui a réalisé un très beau moteur fonctionnant à la perfection.
Re: moteur a vapeur
Juste un petit coup d'oeil sur le plan de Julius, je vois sur le cylindre 2 trous de 12.5 mm espacés de 121 mm, les lumières, la course étant de 102 mm et le piston, 16 mm de longueur, un peu à l'étroit non ?
C'est dommage d'avoir redessiné ce plan sans l'avoir amélioré !
En effet, ces dimensions mal calculées sont également présentes dans l'article original de Harold Benson dans Popular Mechanics de juin 1923. de même que les lumières rondes, et la cavité du tiroir également en arc de cercle, ce qui est la plus mauvaise façon d'ouvrir et de refermer admission et échappement, en plus de la quasi absence de recouvrement. Surtout sur un moteur de cette taille, il est bien évident que des lumières rectangulaires s'imposent, ainsi qu' un tiroir modifié, avec des pattes de 8 à 10 mm de large, une cavité d'échappement rectangulaire sans recouvrement, moyennant quoi, je garantis des performances grandement meilleures.
C'est un gros travail de faire un moteur de cette envergure, et le coût élevé. quand un plan est mauvais, inutile de le refaire en 3D.

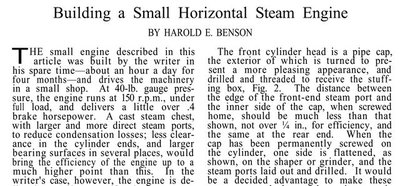

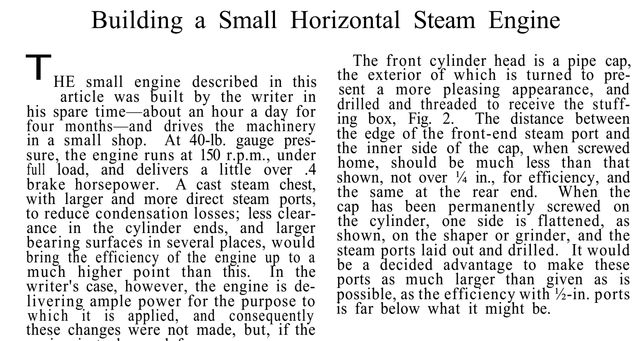

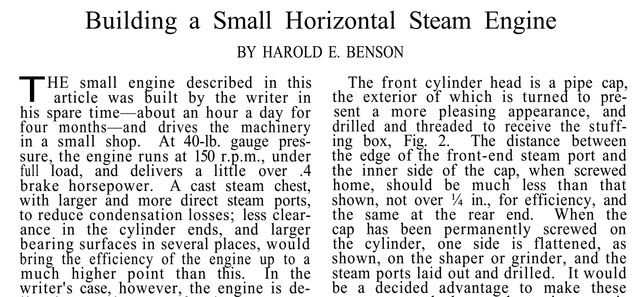

en ce qui concerne les pratiques su l'internet et la propriété, je vous soumets ces deux images extraites de
sources différentes du PDF de l'article original de POP. MECH. , cet article datant de 1923, je crois que les droits de propriétés sont terminés, mais quand même...modifier le PDF pour virer le nom de l'auteur!
C'est dommage d'avoir redessiné ce plan sans l'avoir amélioré !
En effet, ces dimensions mal calculées sont également présentes dans l'article original de Harold Benson dans Popular Mechanics de juin 1923. de même que les lumières rondes, et la cavité du tiroir également en arc de cercle, ce qui est la plus mauvaise façon d'ouvrir et de refermer admission et échappement, en plus de la quasi absence de recouvrement. Surtout sur un moteur de cette taille, il est bien évident que des lumières rectangulaires s'imposent, ainsi qu' un tiroir modifié, avec des pattes de 8 à 10 mm de large, une cavité d'échappement rectangulaire sans recouvrement, moyennant quoi, je garantis des performances grandement meilleures.
C'est un gros travail de faire un moteur de cette envergure, et le coût élevé. quand un plan est mauvais, inutile de le refaire en 3D.
en ce qui concerne les pratiques su l'internet et la propriété, je vous soumets ces deux images extraites de
sources différentes du PDF de l'article original de POP. MECH. , cet article datant de 1923, je crois que les droits de propriétés sont terminés, mais quand même...modifier le PDF pour virer le nom de l'auteur!
