Cretors popcorn engine

[maximus]

Bonjour tous,

Un coup de cœur pour ce petit ensemble et son historique, prélever dans la rubrique téléchargement du site de Jacques, que je remercie de mettre
a notre disposition tous ces plans, et merci a ces fournisseurs.
Très belle documentation dans ce dossier, photos de l'original, lien divers, et plan en métrique. Il existe des fonderies de cette machine.
J'ai choisi de diviser toutes les cotes par deux, pour adapter a mes machines et a la matière que je possède.

Première pièce usinée le corps guide coulisse.

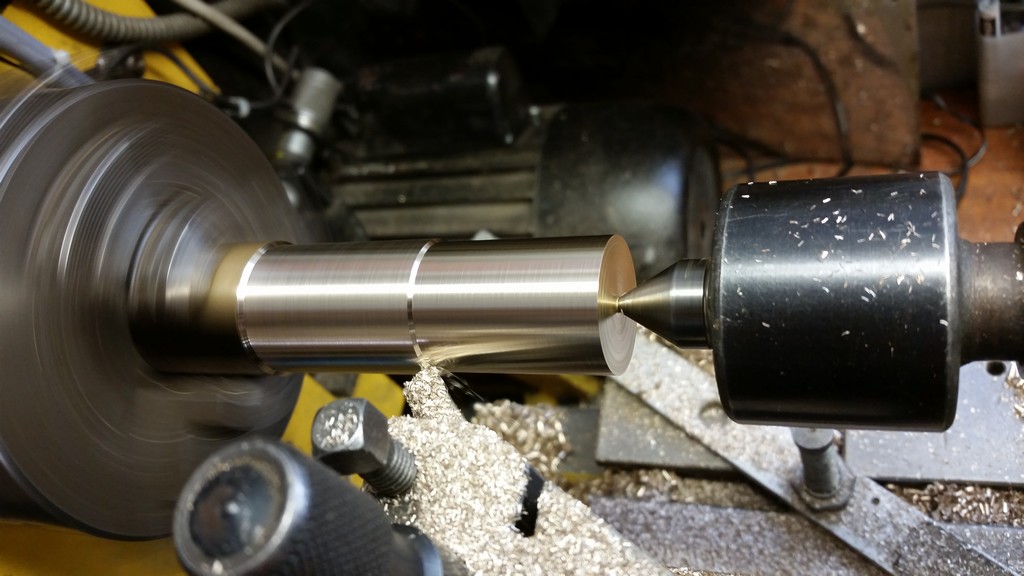

En partant d'un rond de Ø 28

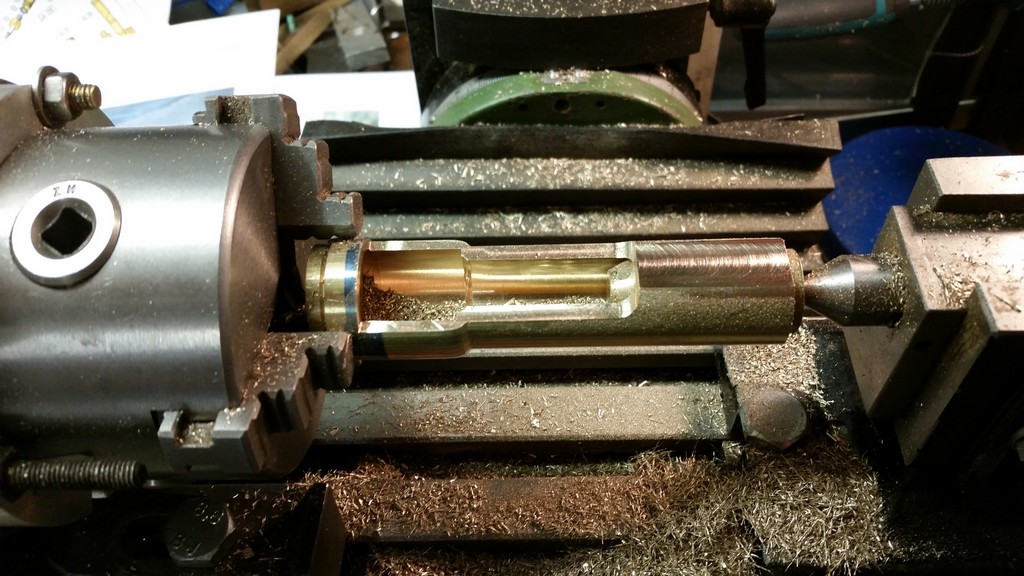

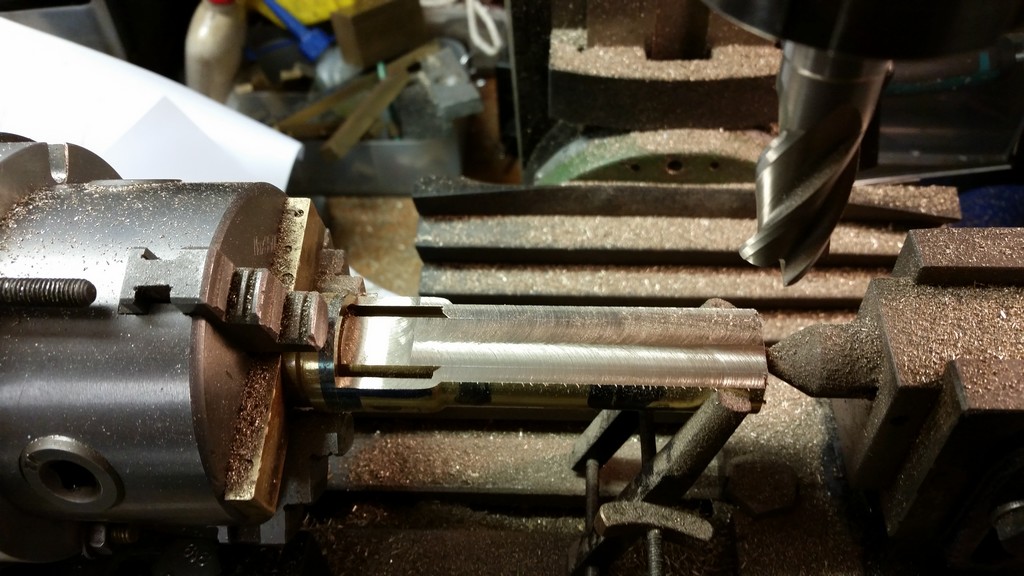

Montage sur fraiseuse avec diviseur et contre point

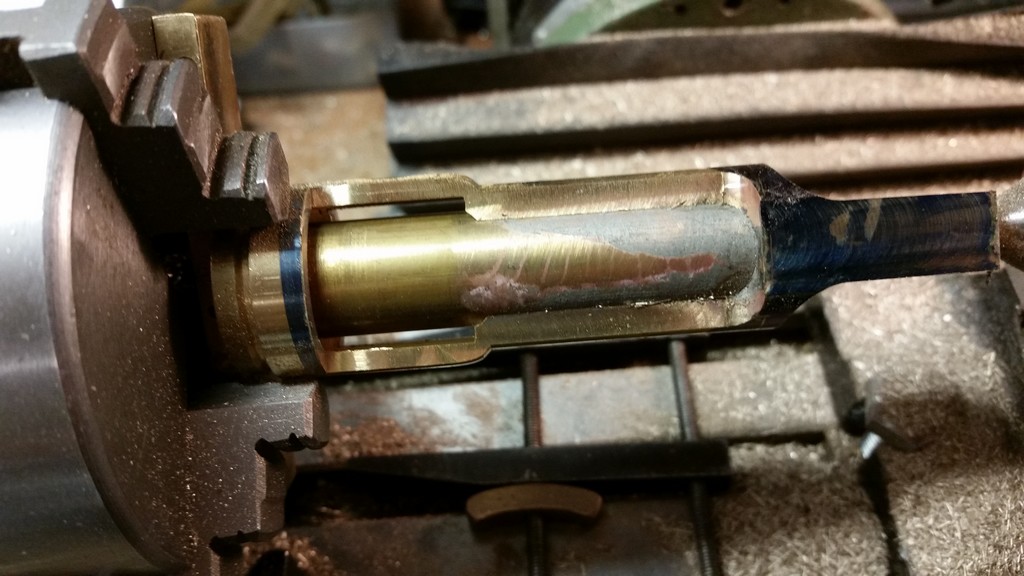

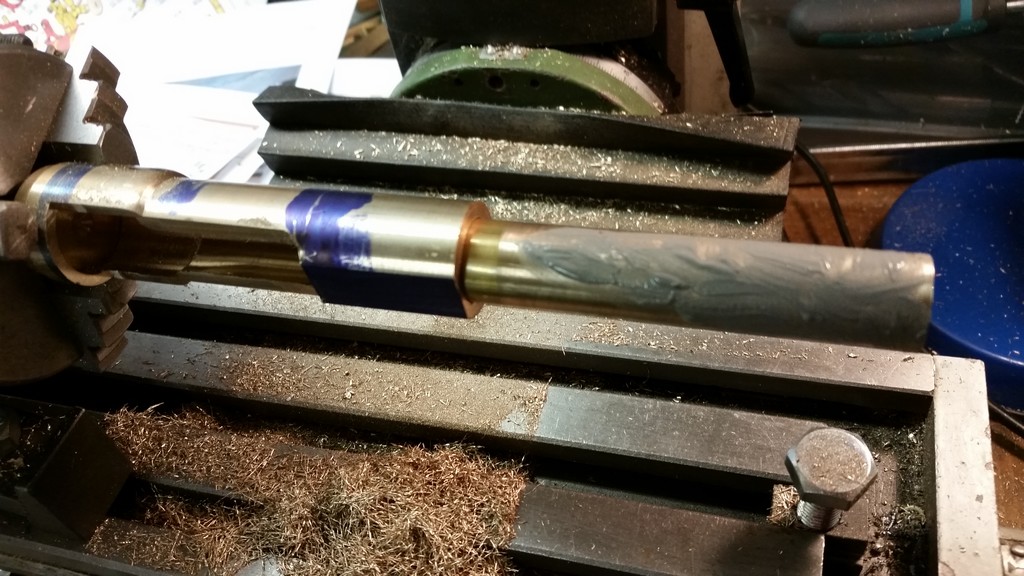

Solution pour usiner l'autre face, soudure a l'étain liquide d'un rond au Ø intérieure.

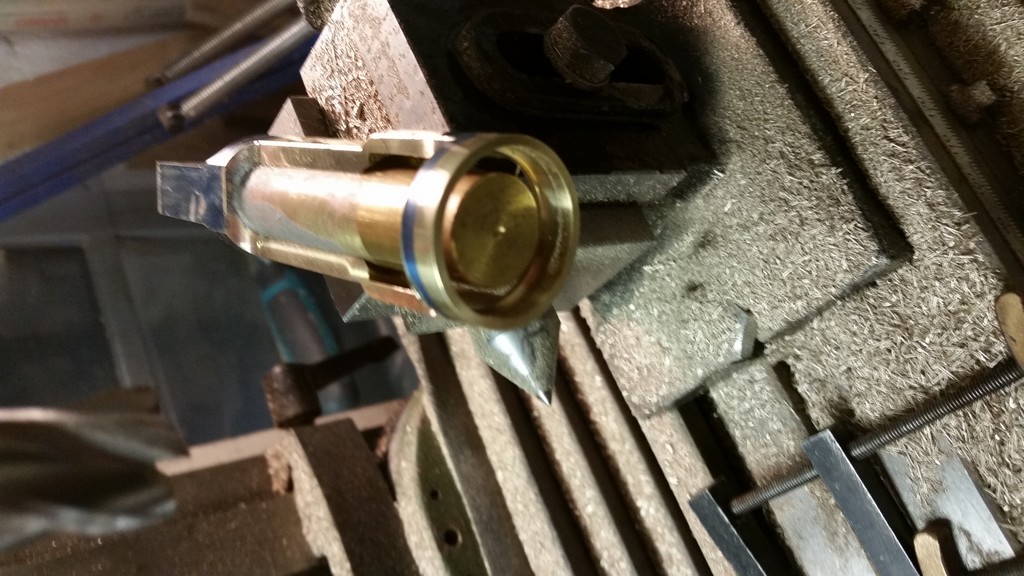

A ce stade il n'y a plus qu'a sortir les limes.

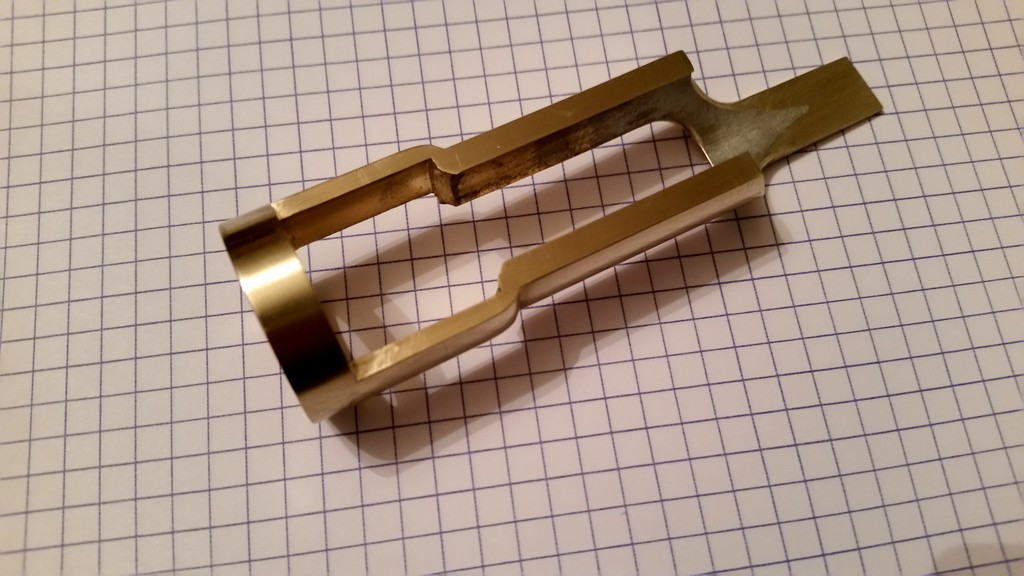

Pièce terminée pour l'instant.

Prochaine pièce, le bloc cylindre.

Max

[geo habilis]

Bonjour Max
Superbe game d'usinage et surperbe résultat j'admire !
Georges

[minimotoriste]

Bonsoir Max et tout le monde
Ma curiosité m a poussé a aller voir le plan pour les références du coté de chez Jacques ,si j ai bien suivi tu as commencé par la pièce la plus "coton" c est vraiment une réussite
Bonne suite .@+++.Henry.

[vilbrequin]

Un usinage de belle facture , encore une réalisation qui va être au top

[Zéphyrin]

très beau moteur à vapeur, ce modèle a fait la couverture et un article en 2012 de Model Engineer !

[gégé89]

pour l'astuce d'usinage ,belle piece
je vois qu'il y a un sifflet a realiser ...

[jacques987]

Encore un beau challenge Max . Ce moteur est superbe et l'utilisation qu'on en faisait bien sympathique ... pour qui aime.
Belle gamme d'usinage.

[Pif]

Bien l'bonjour;
Ben ... j'ais rien compris je suis
Mais je vais attendre la suite, car vous avez l'aire de dire que ces chouette comme moteur
Mais bravo pour la méthode; Vos usinage, les Gars, me surprennent toujours

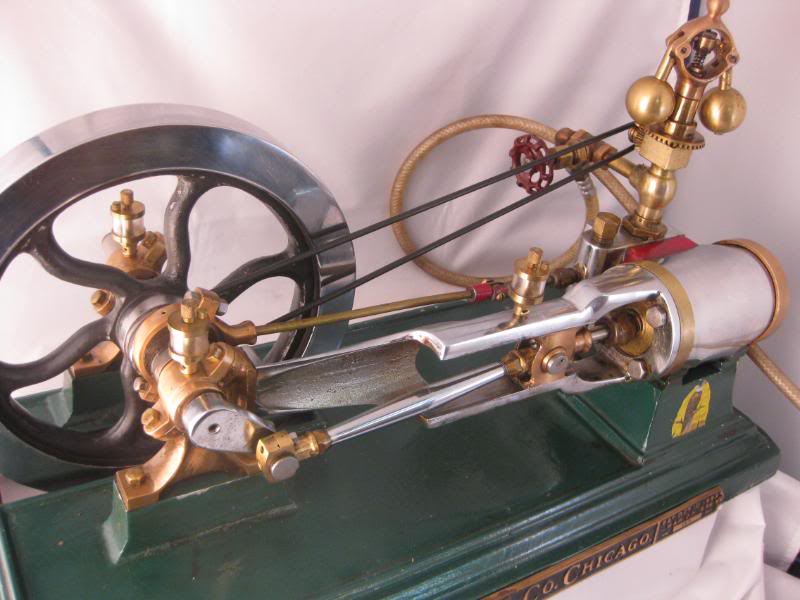

[Trompi]

[Pif]

Re ;
Haaaa là je comprend beaucoup mieux la pièce usinée

[Malevthi]

Je ne doute pas que la version de Max égalera le niveau de qualité de celle de Trompi.
On attend la suite avec intérêt.

[Trompi]

Ce n'est pas à moi malheureusement, j'ai juste transféré l'image

[Zéphyrin]

tout le monde se met au pop-corn alors...
je ne vois pas trop à quoi sert la machine à vapeur dans la fabrication du pop-corn, à part faire joli bien sûr...

[maximus]

Bonjour a tous,

Merci de vos appréciations, je tacherais d'être a la hauteur de vos attentes

Merci Trompi pour la photo, cette machine est visiblement issus d'un kit de fonderie.
Et oui Gégé il y a un sifflet, ce qui fera plaisir a notre ami Raphaël
Oui Henry j'ai commencé par le plus coton, le reste étant du classique, enfin sauf le régulateur si on veux une ressemblance avec l'original.

Zéphyrin: je ne vois pas trop à quoi sert la machine à vapeur dans la fabrication du pop-corn, à part faire joli bien sûr.

Je le voie bien entrainer un tambour contenant le maïs

Max

[ZAPJACK]

Au début, je pensai que c'était l'ébauche d'un tire-bouchon
Mais vu le moteur, c'est vraiment une très belle pièce d'orfèvrerie
Vivement la suite
LeZap
