Doc Turbine

[scyllias91]

Hello,

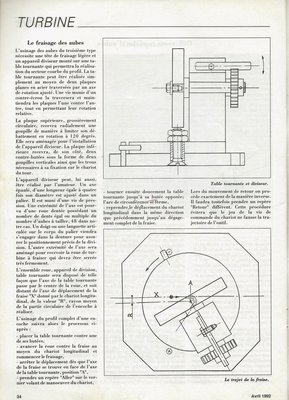

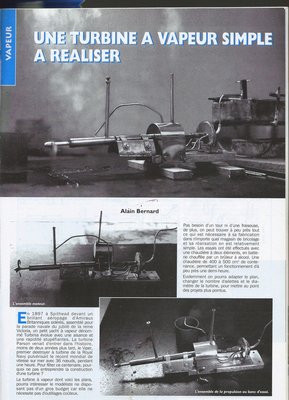

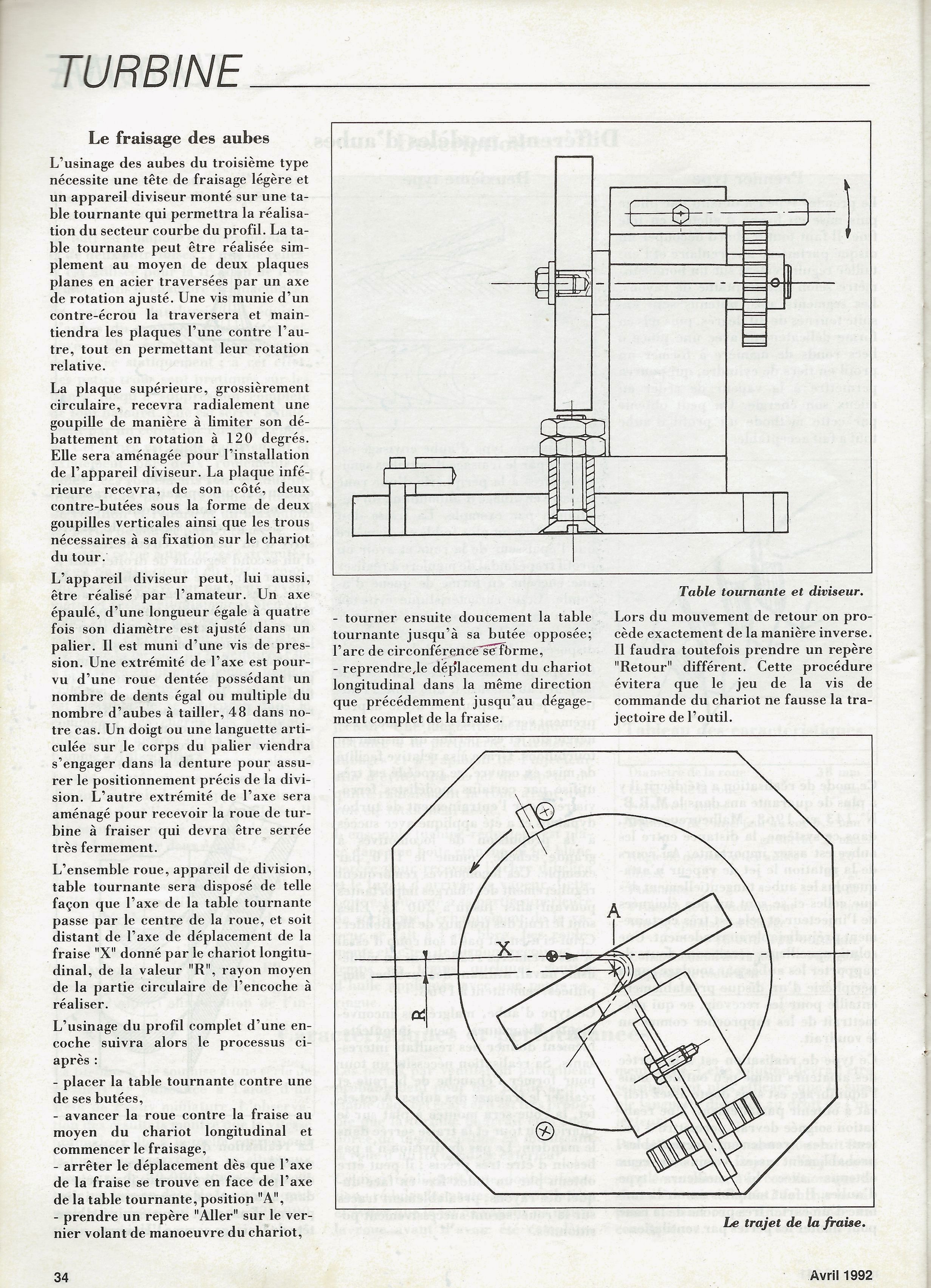

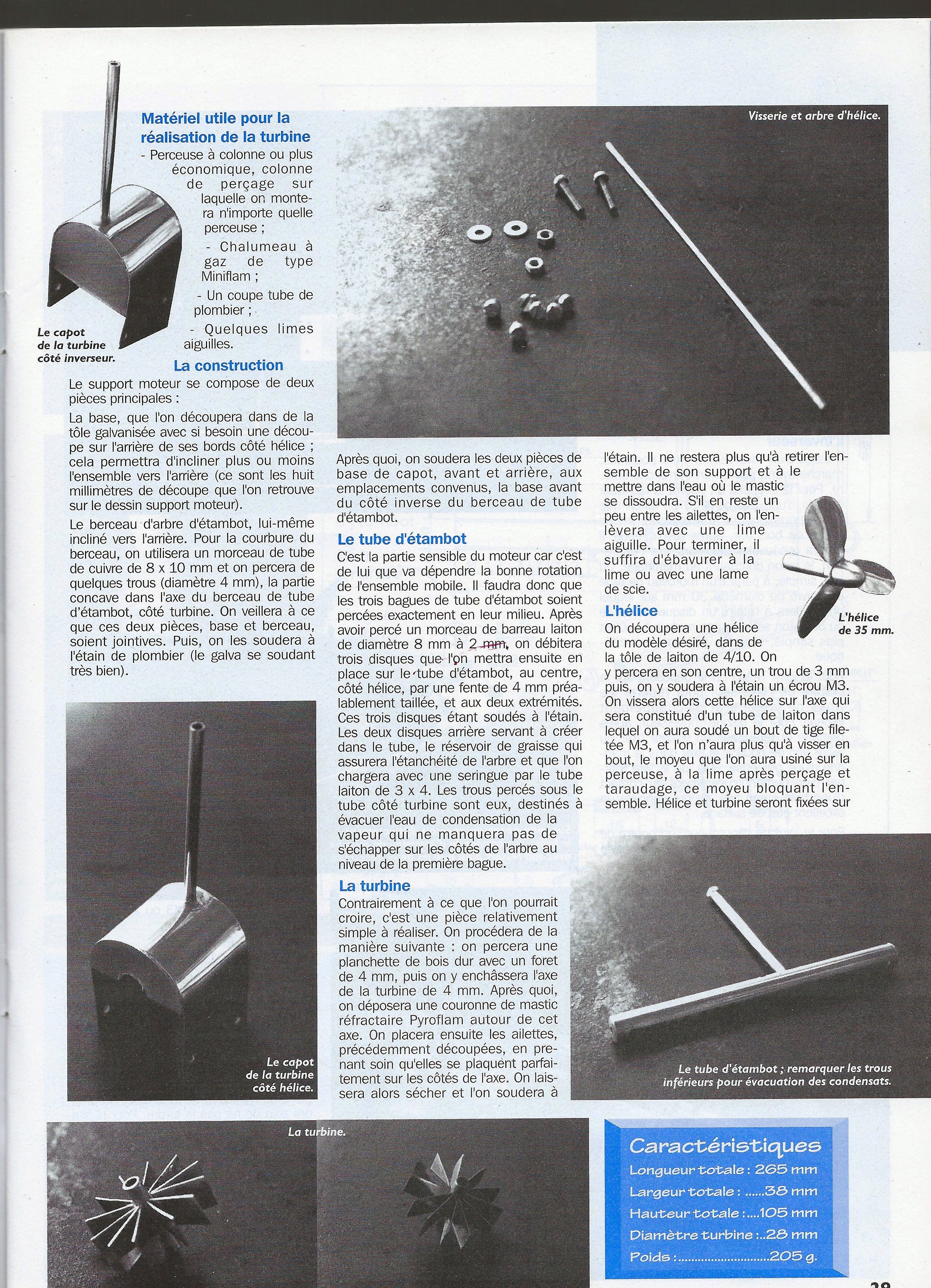

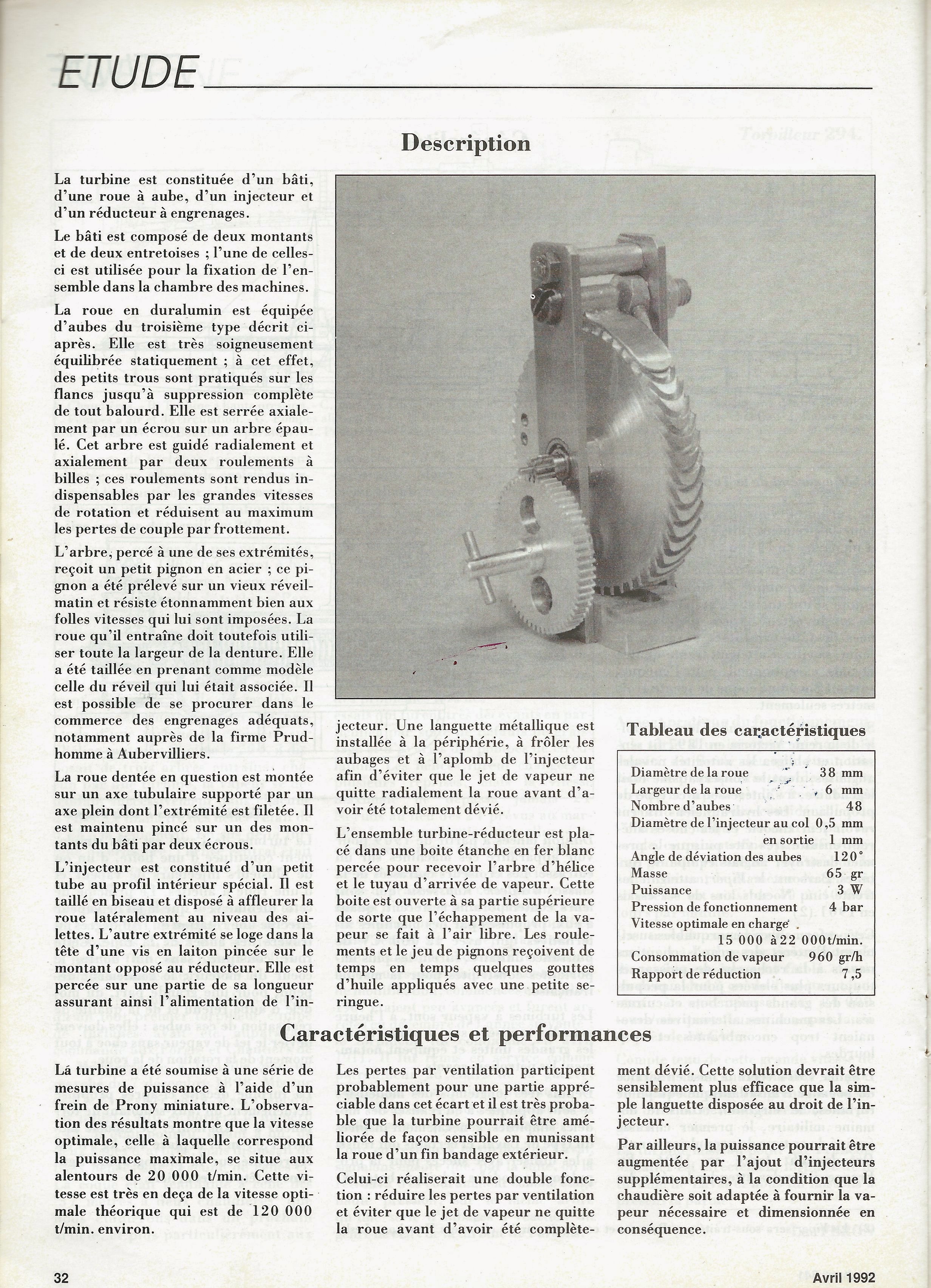

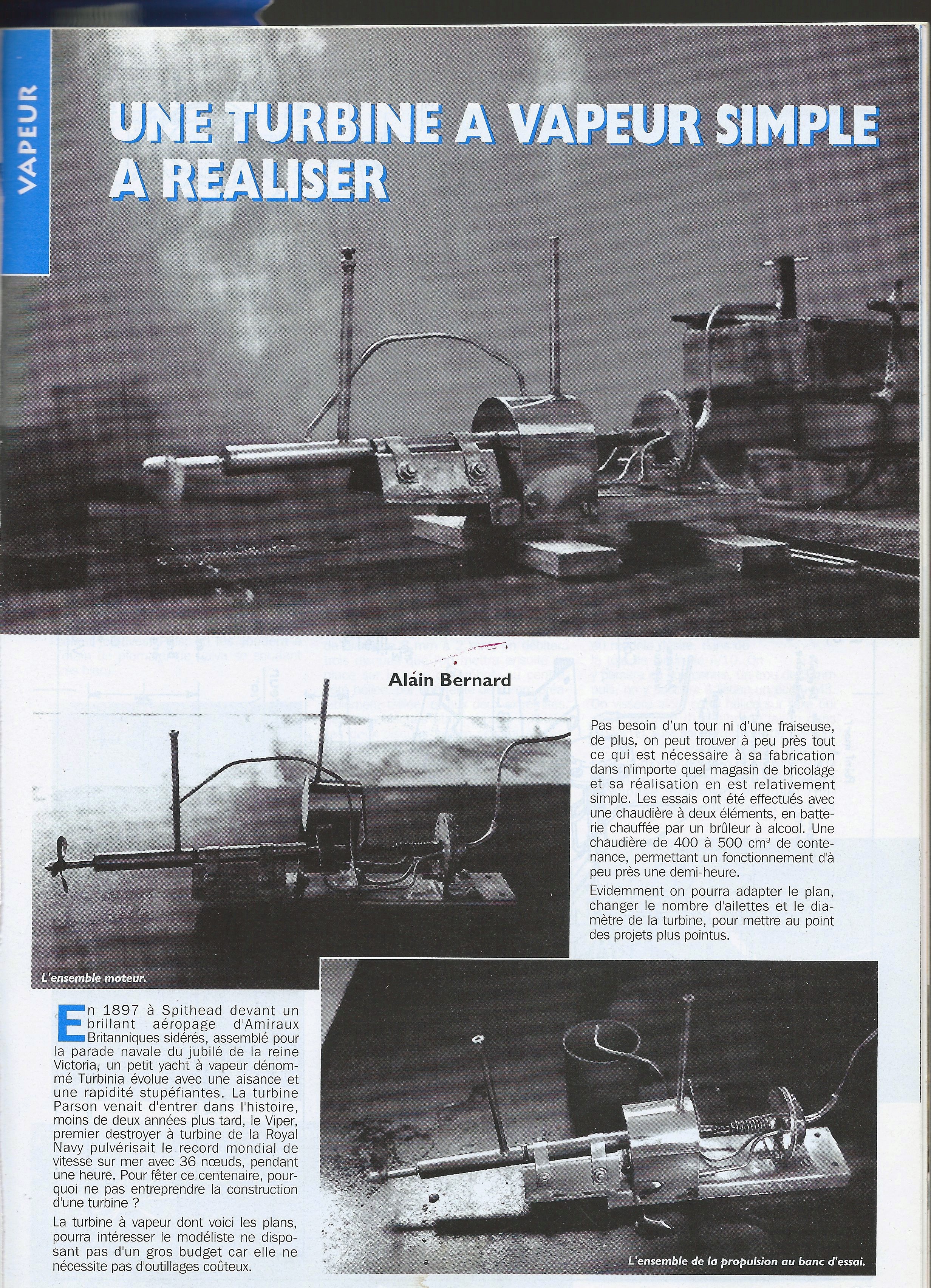

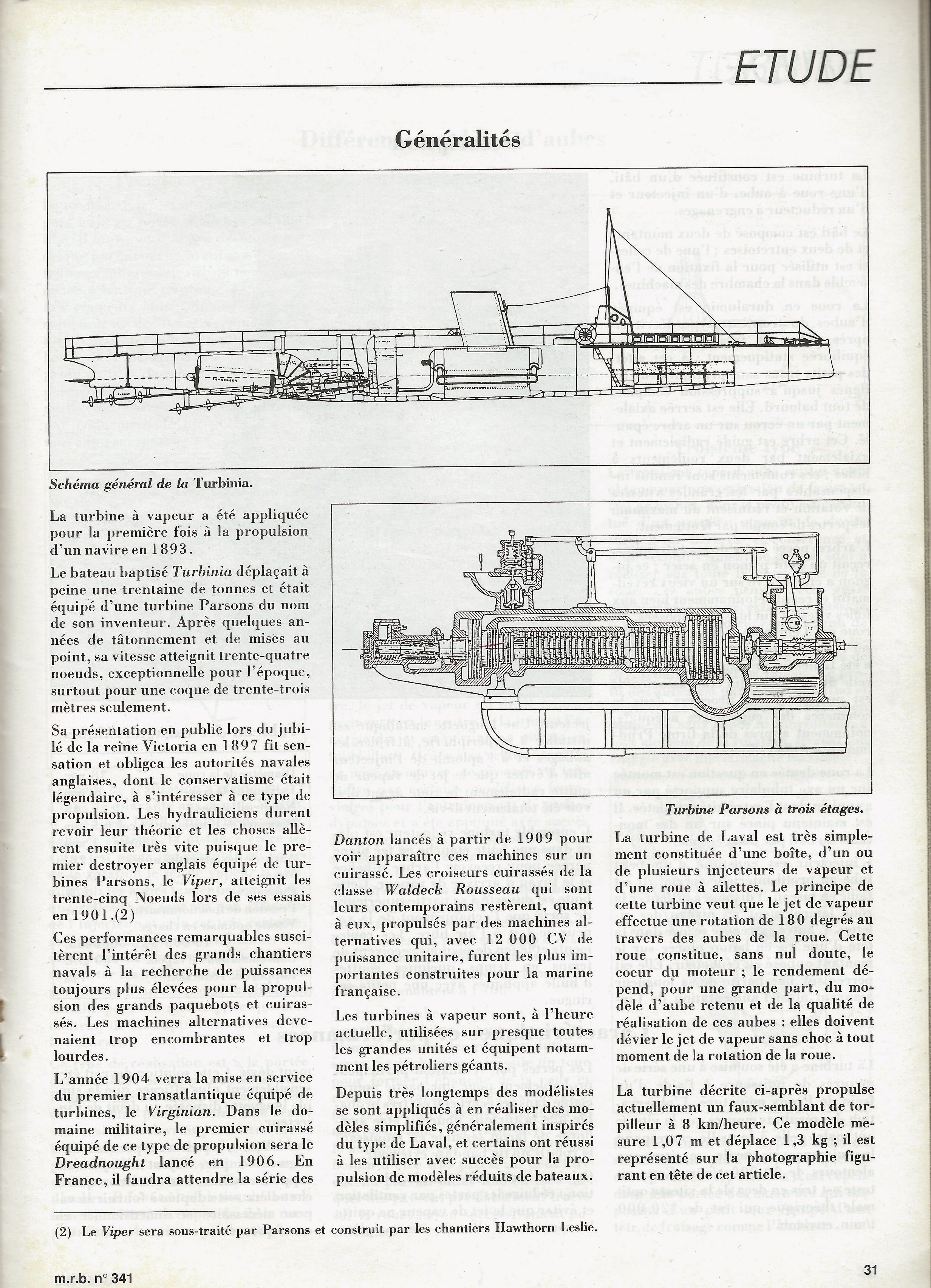

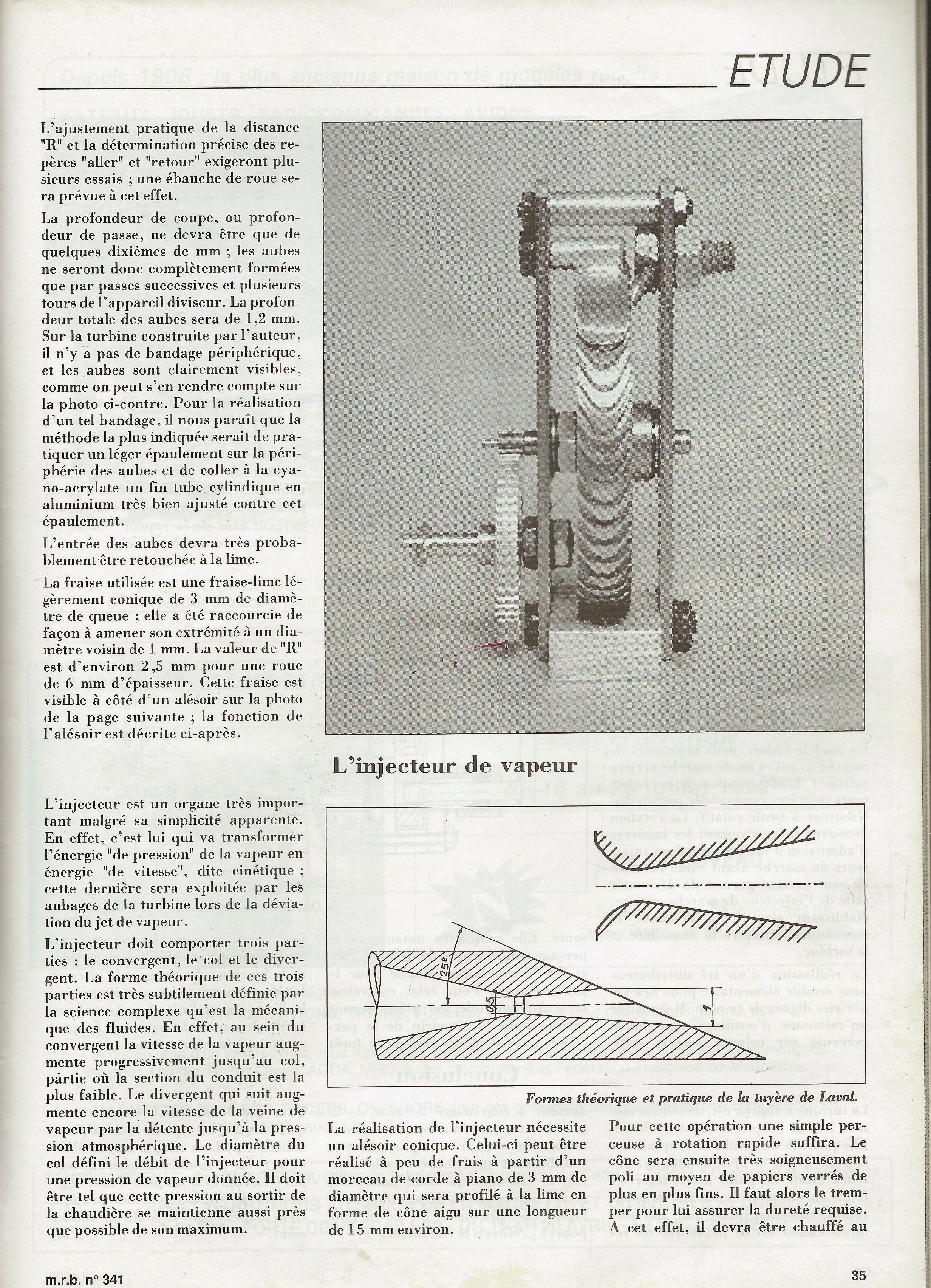

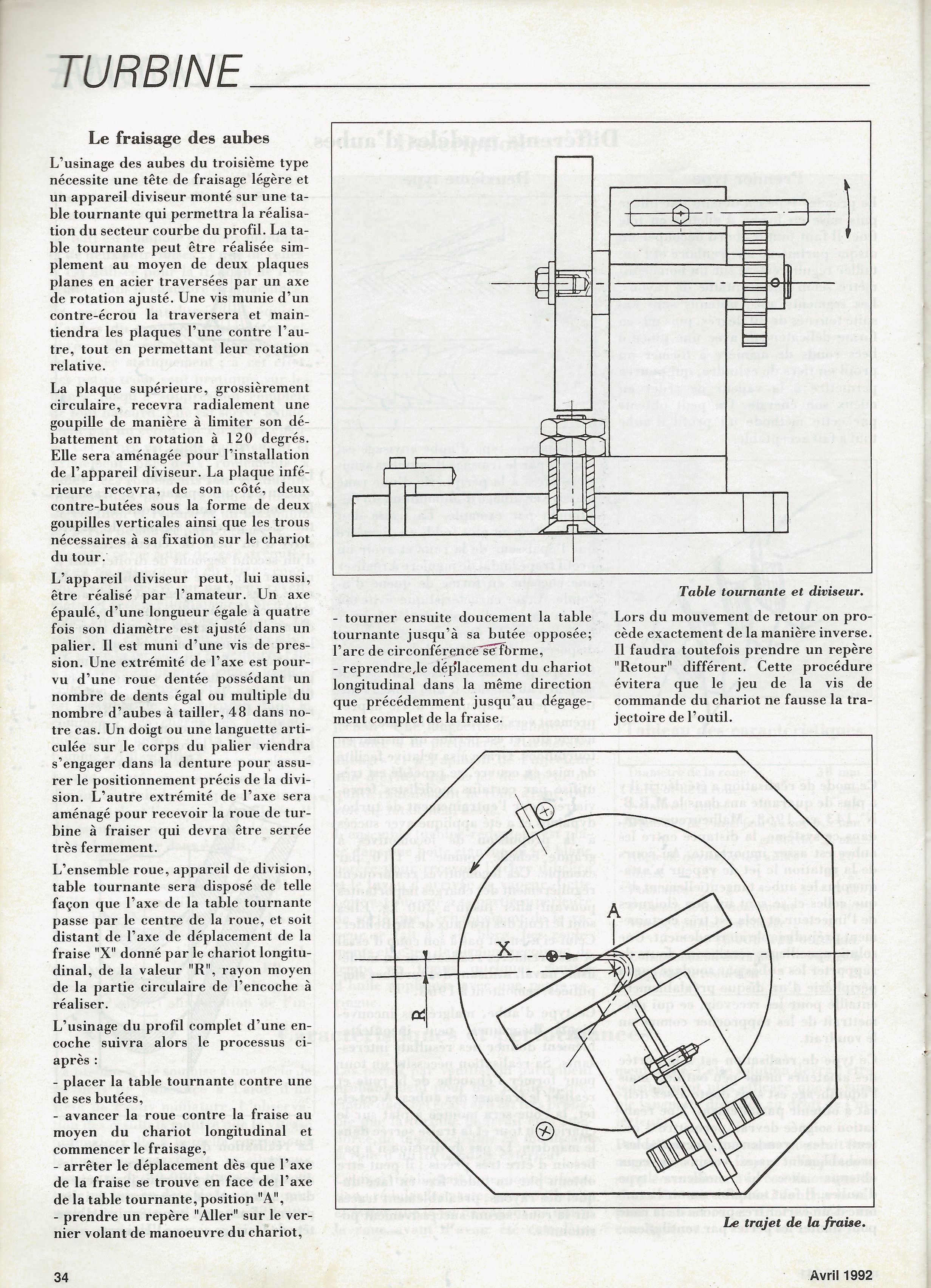

Comme le sujet turbine soulève pas mal de question (suite au post de Rhavrane ),je poste un scan d'un vieux MRB de 92 ou l'on voit que nos ainés ont testés et réalisés quelques protos fonctionnels.

Eric

[Malevthi]

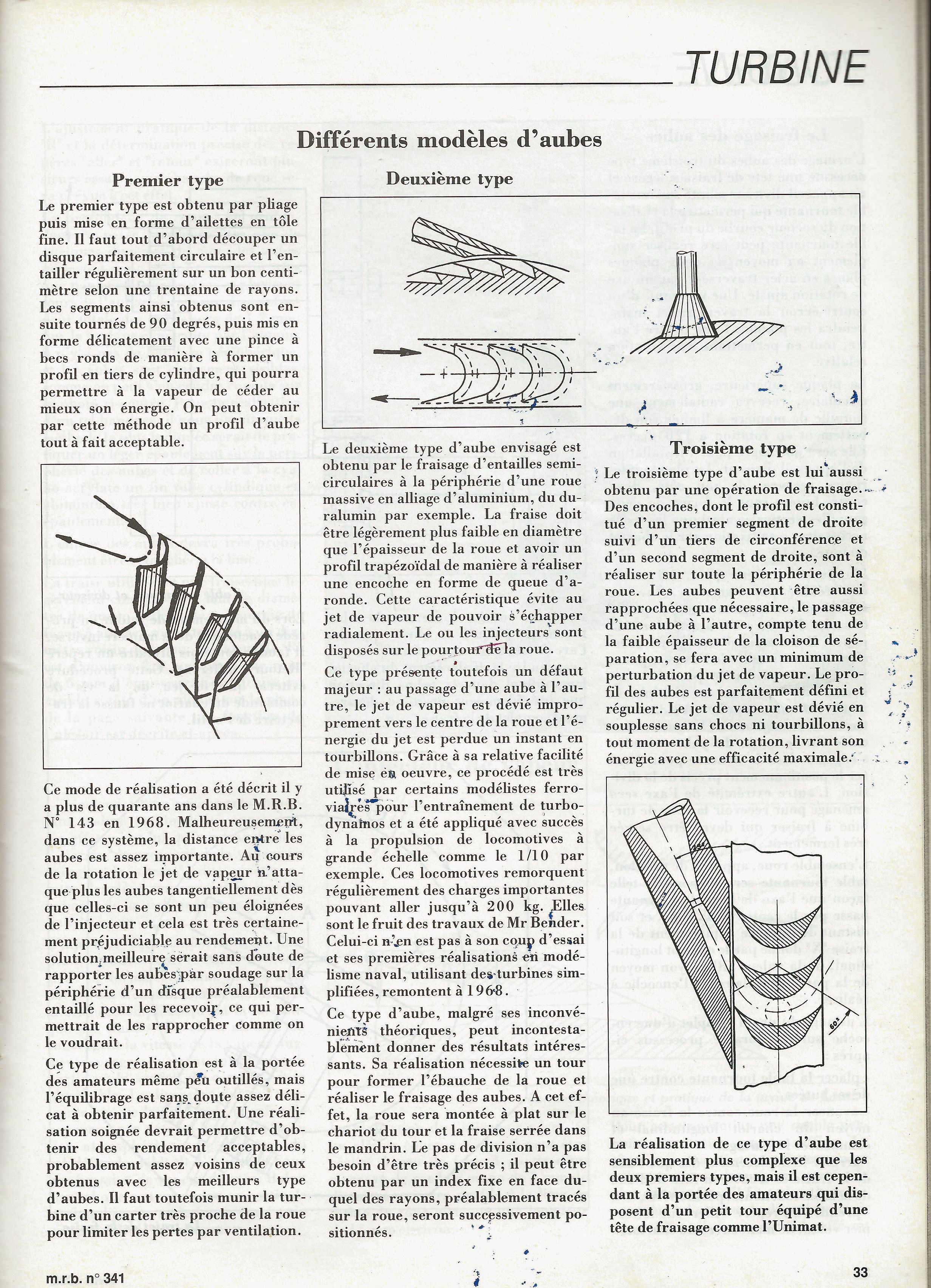

Je remet ici une petite vidéo de ma turbine. Je l'ai fabriquée à partir de l'article d'MRB 341 que nous montre Eric en deuxième partie.
[video]https://www.youtube.com/watch?v=WWkEnW-RBUM[/video]

[rhavrane]

Bonjour,
Pas de souci pour partager sur ce sujet (et du coup je ne pollue plus le sujet de Rémi).
Comme vous pouvez le voir, la turbine a un réducteur rapport 1:5,5 et je suis d'accord avec Roger, ma chaudière est trop petite (mais elle pourra me servir pour un 2 cm3 d'un autre autre projet) mais faute de fabriquer, j'achète et je teste en même temps la qualité de ce fabriquant exotique.

A ce propos, chaudière cuivre en 2 mm d'épaisseur à tubes de chauffe en hélice, pas en laiton, c'est déjà ça.

Le raccord gaz fourni en alternative au tank correspond à mes bouteilles de mélange 70/30 de 360 g telle qu'on peut les voir ivi https://www.youtube.com/watch?v=VxBGnpX77tA, pas de vis de 10 mm à pas fin, c'est cool pour les tests.

A priori, chaudière calée sur sa soupape de sécurité à 4 bars, je compte faire le test hélice dans l'eau pour ralentir la turbine et valider si le couple est suffisant pour que je puisse un peu incliner les pales. Sur la vidéo de Thierry, le son aigu semble me dire que les 20 000 t/mn prévus sur ma turbine sont accessibles, sauf qu'effectivement c'est à vide et 20 000 / 5.5, cela fait encore en théorie 3 600 t/mn...
Ah ! Au fait, j'espère que vous avez remarqué le cloche
[video]https://www.youtube.com/watch?v=toHv8A-FwvE[/video]

[berola]

[Malevthi]

Ce raccord se visse sur les cartouches courantes:

[metal89]

Pour de la fabrication chinoise la qualité et la finition sont bluffantes, comme quoi...
Peux-t-on avoir le lien vers le site marchand? En tout cas merci pour ce partage

Pour ceux qui sont intéressés, de la doc sur les turbines sur le site de Jacques en fin de page
http://www.vapeuretmodelesavapeur.com/v ... index.html

[minimotoriste]

Tout le monde
Raphaël ,je vais suivre avec intérêt

Peux-t-on avoir le lien vers le site marchand?

Le lien se trouve dans la commentaire de la vidéo
Bonne journée .@+++.Henry.

[rhavrane]

Bonjour,

Oui, Thierry, les bouteilles de mélange 70/30 voire 65/35 de différentes tailles, du moment qu'elles ont le pas de vis de 10 mm sont compatibles.

Henry, je te remercie deux fois, la première pour avoir regardé la vidéo ET le commentaire, la deuxième pour proposer aux lecteur d'y aller chercher le lien vers Microcosm plutôt que le donner directement

J'espère que le son de a turbine ne sera pas trop fort en appartement... Mes voisins connaissent déjà mes

[Pif]

Bien l'bonjour;
P'têtre là http://www.microcosm-engine.com/marine- ... -c-25.html

[paterson]

Ce raccord se visse sur les cartouches courantes:
..................

salutous,
Pour info: raccord fileté M10x100. Facile à trouver chez les fournisseurs indus du web

[Zéphyrin]

pour les cartouches de gaz genre camping gaz CG1750, en faisant un adaptateur pour le remplissage de petits réservoirs, j'ai mis un moment pour deviner le pas de vis...inaccessible pour les mesures.
mais je suis sûr maintenant :
C'est un filetage 7/16" - 28 UNEF (soit 11.11 x 0.907 mm) mais un peu tronqué sur la cartouche, (ce qui permet peut-être de visser du 10x0.100 avec une clé et des muscles, démontage non garanti).

des tarauds sont disponibles dans le commerce internet
http://www.ebay.fr/itm/HSS-Ground-Machi ... 542fd18883

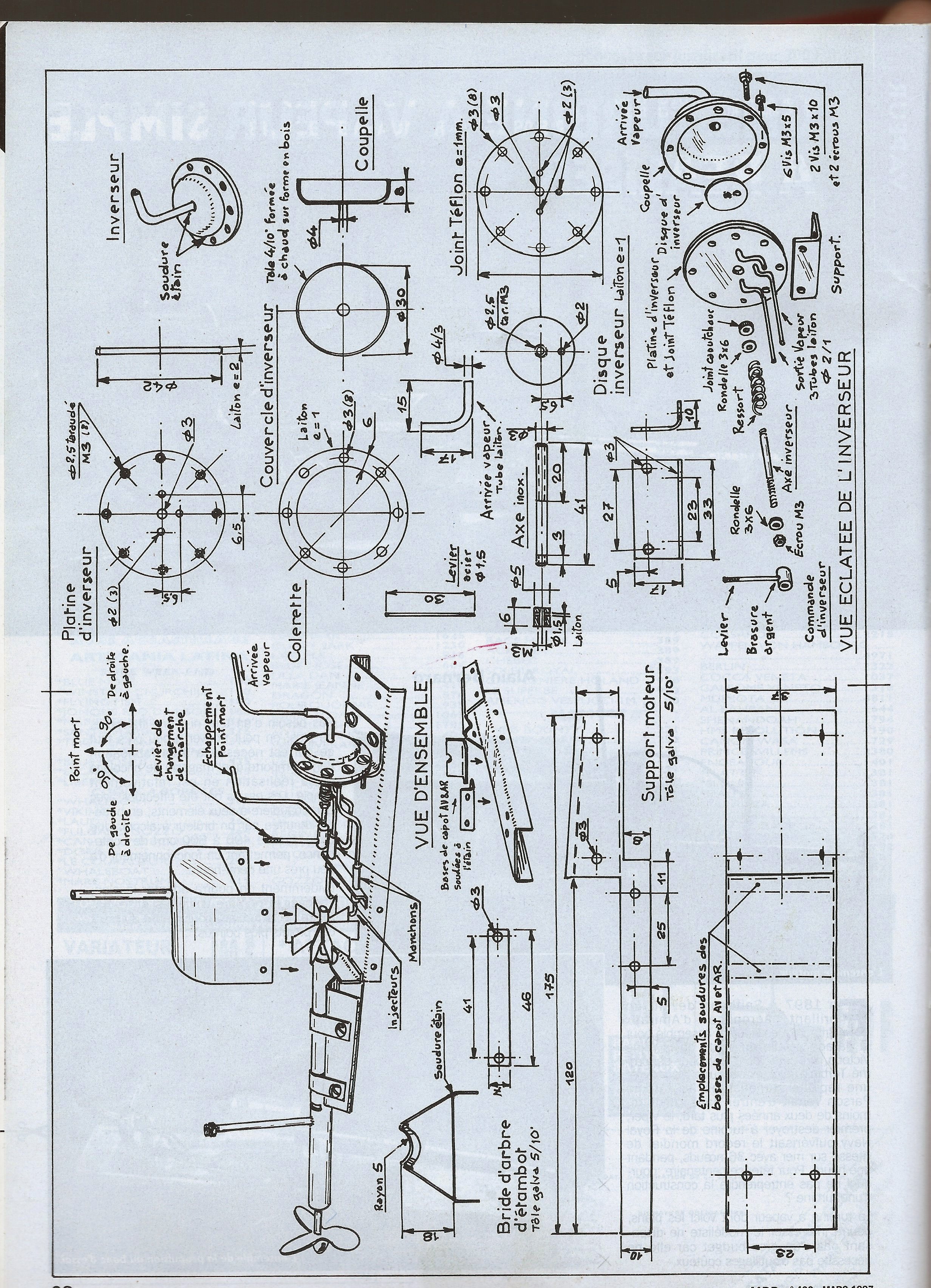

J'ai encore dans mes tiroirs 2 plans de turbine dans le style un peu primitif : pales du rotor formées plutôt au pif, sans usinage.
avec le rotor en tôle découpée et les pales "tordues", avec 2 chaudières :

pièces de fonderies ici, mais même principe de formation des pales avec une pince à becs ronds.

[paterson]

Autant pour moi je devais être mal réveillé quand j'ai écrit ça
Merci d'avoir rectifié, François

[ludique]

Je pense que vous parlez du pas fin métrique M10x1.0...

[berola]

Pour des tas de raisons j'aime bien le pas de 100 , je l'utilise depuis 6 ou 7 mm jusqu'à de grands diamètres 20 ou plus .
Facile a faire au tour il est bien résistant et bien étanche .
C'est un pas très utilisé sur les cycles et moto cycles .

[rhavrane]

Bonjour,
Et voilà, j'ai testé mon ensemble turbine... Le résultat est édifiant
Je découvre ainsi combien la chaudière doit être puissante pour pouvoir animer efficacement une telle machine... Bon courage Pascal, j'attends tes essais avec grand intérêt !
Essai 1 :
[video]https://www.youtube.com/watch?v=WNtaZcQYGeQ[/video]
Essai 2 :
[video]https://www.youtube.com/watch?v=qC-MIX5SC5w[/video]
