Machine compound

Message non lupar vap38 » mar. 27 mars 2018 12:12

Bonjour,

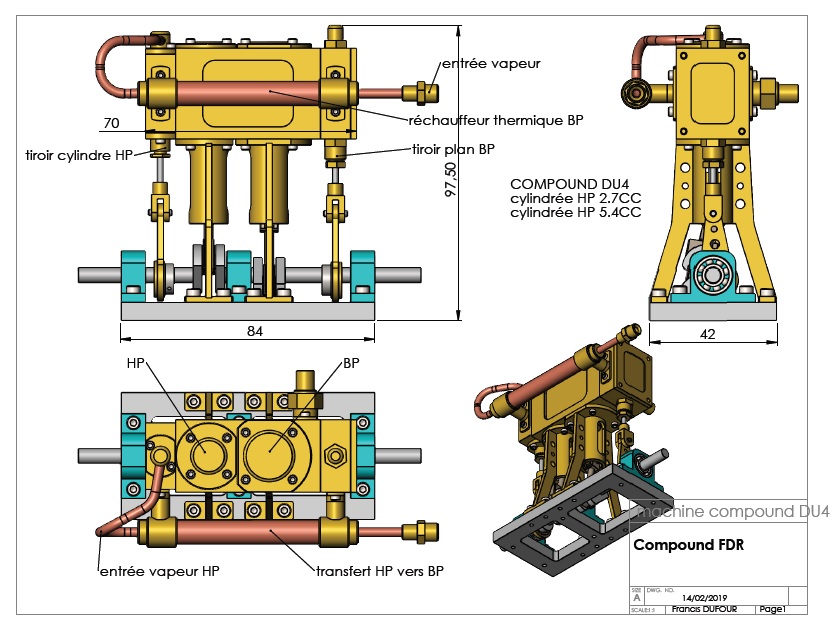

Voici depuis un moment je souhaitais réaliser une étude d'une nouvelle machine compound.J'ai réalisé un récupérateur d'énergie en réchauffant l'entrée du cylindre BP par l'entré vapeur du cylindre HP. Le principe c'est d'éviter la perte thermique entre le HP et BP ainsi nous avons un démarrage favorisé et un gain d'énergie évident ;-) Sur le document le tube de transfert est de bonne section et à l'intérieur nous avons le petit tube qui alimente le cylindre HP.
Ce principe fonctionne selon mon expérience avec une machine à triple expansion qui fonctionne très bien.
Bien évidemment il faut calorifuger le gros tube et c'est parfait TOP .
La mise en plan n'est pas encore réalisé ni les copeaux à suivre mdr
ci-joint un fichier PDF en 3D.
a+
Fichiers joints
MOTEUR COMPOUND FDR.PDF
(457.3 Kio) Téléchargé 126 fois

Avatar du membre

paterson
Messages : 4311
Enregistré le : ven. 28 mai 2010 23:06
Site Internet
Localisation : Tournefeuille (31)
Âge : 71
Contact :

Re: Machine compound

Message non lupar paterson » mar. 27 mars 2018 22:56

Manip intéressante :bravo Merci Francis TOP
Cordiales salutations vaporistes
Roger31 (CAV 1258)
http://picasaweb.google.com/109200417126637456771" onclick="window.open(this.href);return false;
http://www.trainvapeur-toulouse.com" onclick="window.open(this.href);return false;

Avatar du membre

Malevthi
Administrateur du site
Messages : 3985
Enregistré le : ven. 28 mai 2010 21:13
Localisation : Digne les Bains (04)
Âge : 54

Re: Machine compound

Message non lupar Malevthi » mer. 28 mars 2018 21:57

:coucou:
Merci Francis pour ce partage d'idées et de solutions originales TOP
Le vrai trésor, c'est de transmettre.

Avatar du membre

Auteur du sujet
vap38
Messages : 115
Enregistré le : mar. 15 juin 2010 18:38
Site Internet
Localisation : Saint Marcellin
Âge : 68
Contact :

Re: Machine compound

Message non lupar vap38 » mer. 28 mars 2018 22:10

:coucou:
Pour information le fichier joint au format PDF est en 3D lecture avec un Acrobat Reader version 9 minimum !
La vue 3D peut être zoomer à volonté (en utilisant la molette de la souris)avec la possibilité de faire pivoter la machine dans tous les sens (en restant appuyé avec le clic gauche de la souris).
Selon votre PC il est plus convenable de sauvegarder le fichier dans un dossier temporaire quelconque.
Ainsi il est plus facile de regarder les détails :)
Acrobat Reader est un outil indispensable pour communiquer et partager des idées mdr
a+
