Moteur Elmer plan N°43

Posté : lun. 7 mai 2018 19:47
par vilbrequin
Allez un petit moteur qui ma l'air sympathique, le N° 43.

Re: Moteur Elmer N°43

Posté : lun. 7 mai 2018 21:27
par minimotoriste
:coucou:
Après le 42 et il y a le 43 :D
Son système d inversion est très sympa ,Je suis allé voir la petite animation vidéo (alors je partage sans ton autorisation pastaper )https://www.youtube.com/watch?time_continue=13&v=o1IJk_pS23o
Bonne soirée .@+++.Henry.

Re: Moteur Elmer N°43

Posté : mar. 8 mai 2018 12:09
par vilbrequin
Bonjour tout le monde, les bricoles de la matinée : palier du vilebrequin et lui même. Bon on m'attend pour l'apéro à plus ;-)

Re: Moteur Elmer N°43

Posté : mar. 8 mai 2018 12:37
par Zéphyrin
Très joli modèle, je vois que tu en est déjà au N°43...

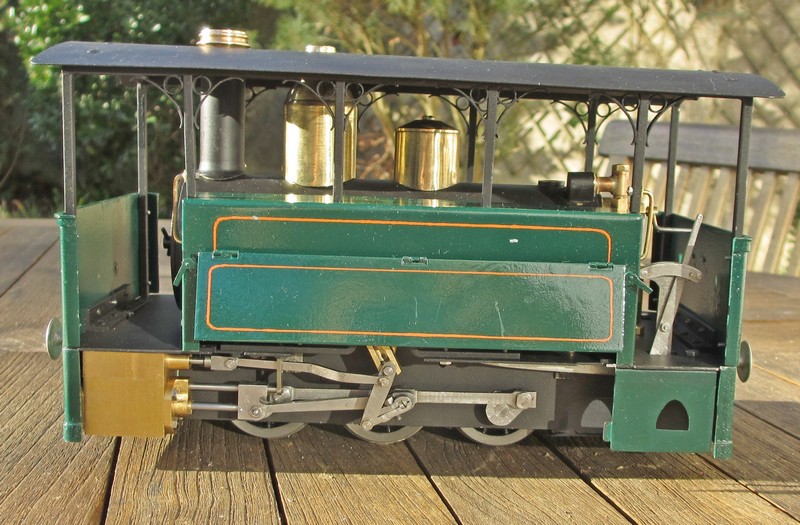

Mais je reconnais bien la distribution de Hackworth, j'ai fait une loco avec cette distribution, simple et efficace, avec l'excentrique à 90°, pratique à caler !



Re: Moteur Elmer N°43

Posté : mer. 9 mai 2018 12:03
par jpvap54
Bonjour à tous !
C'est un beau petit moteur qui promet avec un bel usinage TOP :bravo

Elle me tenterait bien cette distribution ! Elle ressemble beaucoup à celle qui était
employée chez Orenstein & Kopel !
Je vais suivre ce poste avec avec attention ! jump
Bonne journée à tous !

Re: Moteur Elmer N°43

Posté : mer. 9 mai 2018 15:08
par vilbrequin
Réalisation du jour: excentrique et la commande . A plus les amis ;-)

Re: Moteur Elmer N°43

Posté : jeu. 10 mai 2018 07:19
par Pif
:D Bien l'bonjour;
Chouette ce p'tit moteur TOP
Comment a tu usiner l'excentrique ;-)

Re: Moteur Elmer N°43

Posté : jeu. 10 mai 2018 11:02
par vilbrequin
Pour l'excentrique, diamètre ext 24 ensuite 20 puis centrage sur la fraiseuse (merci la dro) décalage de 5 puis perçage et passage de l'alésoir de 6. Reprise sur le tour avec un axe usiné gras pour l'alésage de 6 et usinage de la partie extérieur au diamètre 10 et mise à l'épaisseur. Non d'un chien c'est plus facile à faire qua dire!
;-)

Re: Moteur Elmer N°43

Posté : mar. 22 mai 2018 19:05
par vilbrequin
Bonjour à tous, voici les petites bricole des dernier jours: système d'inversion ;-)

Re: Moteur Elmer N°43

Posté : mer. 23 mai 2018 07:55
par paterson
:coucou: tous,
Belle finition des pièces :bravo

Re: Moteur Elmer N°43

Posté : mer. 23 mai 2018 08:33
par gégé89
:coucou:
:bravo tu as eu un petit souçi en pliant le levier laiton :lol:

Re: Moteur Elmer N°43

Posté : mer. 23 mai 2018 09:51
par minimotoriste
Bonjour tout le monde
:bravo "vilbrequin" beau boulot
Ahh le bon vieil aluminium pechiney il y a un moment qu elle a été laminée la platine de base :clin:
gégé89 a écrit : tu as eu un petit souçi en pliant le levier laiton :lol:

Mais c est qu il l œil ce Gégé ;-)
Bonne journée .@+++.Henry.

Re: Moteur Elmer N°43

Posté : mer. 23 mai 2018 17:50
par vilbrequin
Oui il à œil Gégé, le levier laiton c'est cassé en le pliant, un petit coup de brasure et hop c'est reparti ;-)

Re: Moteur Elmer N°43

Posté : mer. 23 mai 2018 21:12
par Zéphyrin
Pas de bol pour ce petit levier ! mais on ne remarque plus rien...
cette distribution de vapeur est super simple et efficace, et très spectaculaire à voir fonctionner, un très joli moteur en préparation !

perso, je coude ces poignées après chauffage au rouge de la partie à couder au chalumeau avec une très fine buse (sur des boisseaux de petits robinets par ex) j'ai eu de la casse aussi !

Re: Moteur Elmer N°43

Posté : dim. 10 juin 2018 19:36
par vilbrequin
Bonjour tout le monde, un peu de bricole : la bielle de commande pour le tiroir et le bloc cylindre alu chemisé avec un tube laiton de 16x18, la glace et le couvercle supérieur, c'est tout pour le moment ;-)
