Re: nouveau projet

Message non lu par rhavrane »

Bonjour Pascal,
A titre personnel, je pencherais pour un graisseur. Tu dévisses le bouchon, tu mets de l'huile, tu ouvres le robinet, elle s'écoule dans le cylindre et ensuite tu refermes.
Raphaël
La vapeur oui, et avec son ...
Mes vidéos: http://www.youtube.com/user/rhavrane
Membre du MYCP : http://mycparis.fr/

pascal krg
Messages : 160
Enregistré le : lun. 27 sept. 2021 13:46

Re: nouveau projet

Message non lu par pascal krg »

Merci à vous TOP

Avatar du membre
berola
Messages : 2387
Enregistré le : ven. 28 mai 2010 20:46
Site Internet
Localisation : Ardèche/Drôme
Contact :

Re: nouveau projet

Message non lu par berola »

Un graisseur disposé de cette façon ne graissera qu'un côté du piston et pas du tout le tiroir de distribution .
Tout au plus améliorera t il le graissage de la tige de piston.......qu'on peut très facilement lubrifier de l'extérieur .
CAV 430
Je ne me lasse pas d'être utile , la nature m'a fait ainsi.   (Léonard de Vinci )
on ne résoud pas les problèmes avec ceux qui les ont créés .  (Enstein)

pascal krg
Messages : 160
Enregistré le : lun. 27 sept. 2021 13:46

Re: nouveau projet

Message non lu par pascal krg »

Je trouve que c'est mieux une vapeur directement lubrifiée avant l'entrée du tiroir ainsi elle peu lubrifier toutes les pièces mobile du tiroir
et cylindre, mais je ne connait pas ce dispositif, je suis toujours novice :D
Peut-être un genre de goutte à goutte avant l'entrée de vapeur.

Avatar du membre
berola
Messages : 2387
Enregistré le : ven. 28 mai 2010 20:46
Site Internet
Localisation : Ardèche/Drôme
Contact :

Re: nouveau projet

Message non lu par berola »

Graisseur inutile a cet emplacement
CAV 430
Je ne me lasse pas d'être utile , la nature m'a fait ainsi.   (Léonard de Vinci )
on ne résoud pas les problèmes avec ceux qui les ont créés .  (Enstein)

pascal krg
Messages : 160
Enregistré le : lun. 27 sept. 2021 13:46

Re: nouveau projet

Message non lu par pascal krg »

Bonjour,

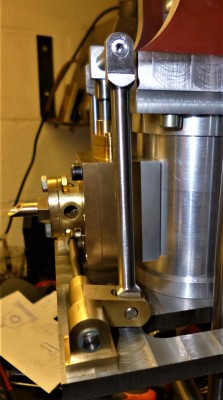

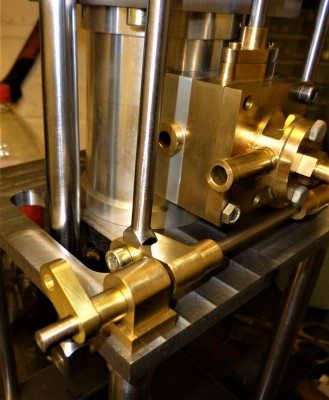

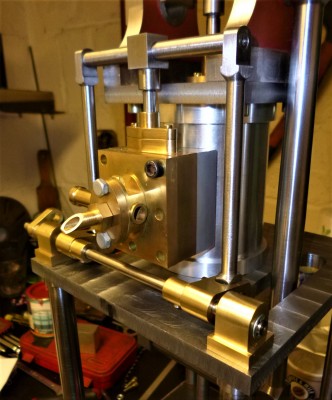

encore un petit peu d'avancement sur le moteur, le système de biellette pour le tiroir est fait, reste plus qu'a faire les petits axes etc

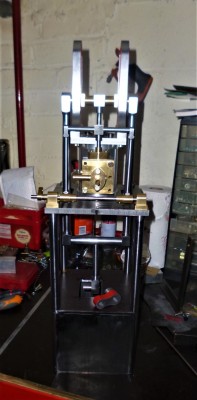

Pour le support de l'ensemble, le gros cube en bas mdr j'ai pas voulu en réaliser un moi-même donc il est fait dans un carré de 160 fois 160 et comme
j'ai mal calculé le diamètre de mes colonnes je vais devoir reprendre 1mm car elles débordent de 1mm :aie: La colonne du fond il y a une rondelle de 5mm c'est l'épaisseur du support d'axe du régulateur c'est pas une erreur de longueur :lol:

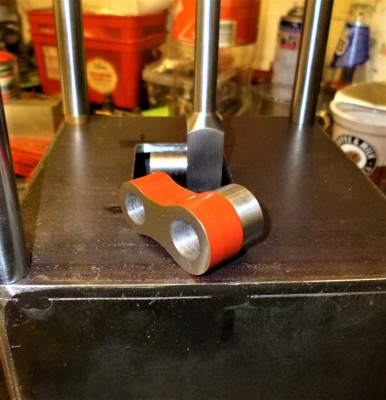

J'ai aussi voulu réaliser une belle manivelle, j'ai jamais réussi à trouver la bonne position sur le diviseur pour faire deux belles courbes de chaque coté... Mais bon dans l'ensemble tout se passe bien pour le moment.
Je vais recevoir mon volant dans quelques jours donc je vais passer du temps dessus pour le rendre propre, comme il est brut de fonderie il y a du boulot ;-)
Enfin, encore beaucoup de boulot avant la fin :lol:
P1040146 (2).JPG
P1040145 (2).JPG
P1040144 (2).JPG
P1040143 (2).JPG
P1040140 (2).JPG

Bonne semaine à tous.

Avatar du membre
Malevthi
Administrateur du site
Messages : 4901
Enregistré le : ven. 28 mai 2010 21:13
Localisation : Digne les Bains (04)

Re: nouveau projet

Message non lu par Malevthi »

pascal krg a écrit :
mar. 30 août 2022 16:40
Enfin, encore beaucoup de boulot avant la fin
Malgré tout, ça avance ! TOP
Le vrai trésor, c'est de transmettre ses connaissances (pas les virus !)

pascal krg
Messages : 160
Enregistré le : lun. 27 sept. 2021 13:46

Re: nouveau projet

Message non lu par pascal krg »

Bonjour,

volant bien reçu,

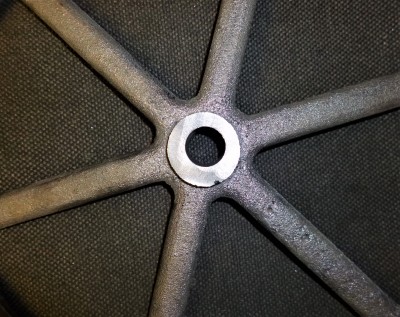

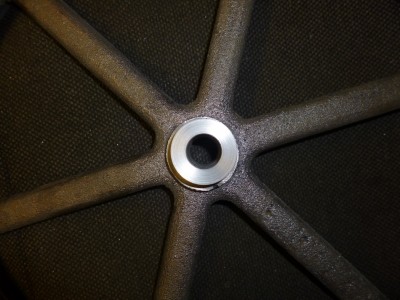

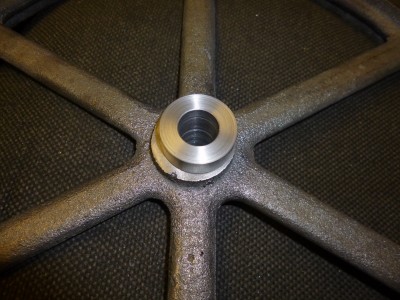

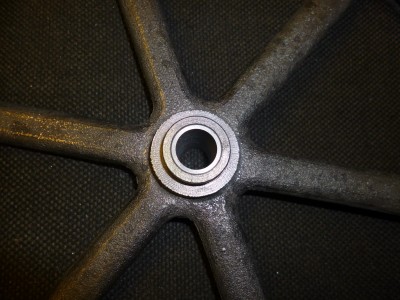

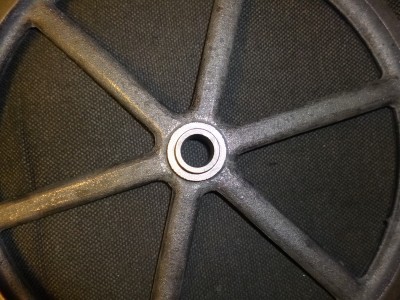

Quand ils te disent volant brut de fonderie partiellement usiné et que tu t'aperçois que le moyeu est complètement décentré d'un coté
tu te dit qu'il dois y avoir eu un problème à la fonderie mdr

J'ai donc usiné le passage de mon axe du coté centré donc il tournera quand-même bien rond mais bon.... :lol:
P1040151 (2).JPG

pascal krg
Messages : 160
Enregistré le : lun. 27 sept. 2021 13:46

Re: nouveau projet

Message non lu par pascal krg »

Bonjour,

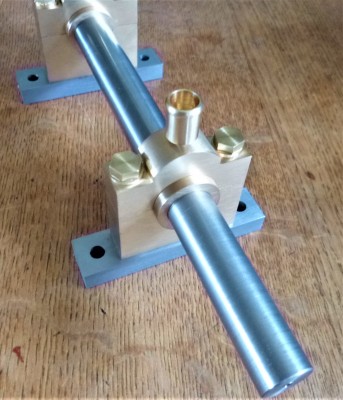

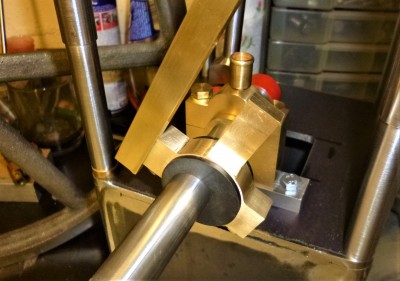

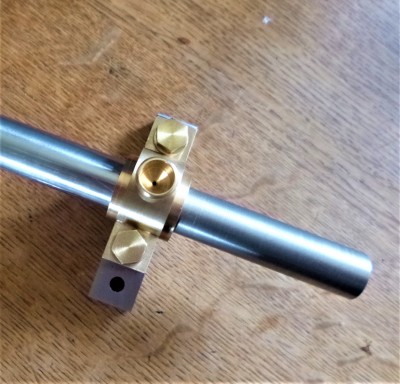

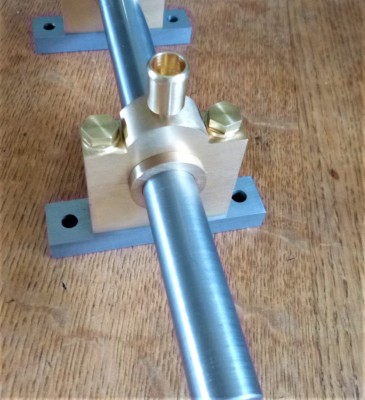

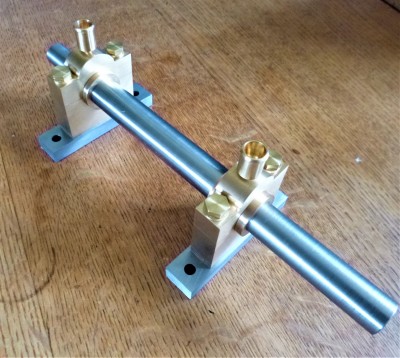

J'avance encore un petit peu, j'ai usiné mes supports d'axe etc et deux petits graisseurs tout simple :-)
L'axe fait 18mm de diamètre.
Me reste encore à trouver un morceau d'acier ou de fonte pour réaliser la pièce coté extérieur du volant qui supportera
l'axe etc et j'ai rien de ce genre dans mes chutes, encore un petit tour chez le fournisseur pour trouver ça :roll:
P1040160 (2).JPG
P1040159 (2).JPG
P1040158 (2).JPG
P1040157 (2).JPG

Bonne fin de semaine à tous :)

Avatar du membre
JCB 57
Messages : 218
Enregistré le : ven. 3 août 2018 15:19

Re: nouveau projet

Message non lu par JCB 57 »

Magnifique travail TOP

pascal krg
Messages : 160
Enregistré le : lun. 27 sept. 2021 13:46

Re: nouveau projet

Message non lu par pascal krg »

Bonjour,

merci JCB 57 ;-)

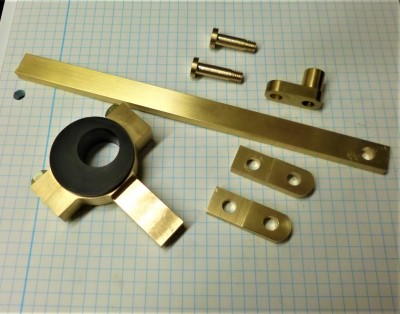

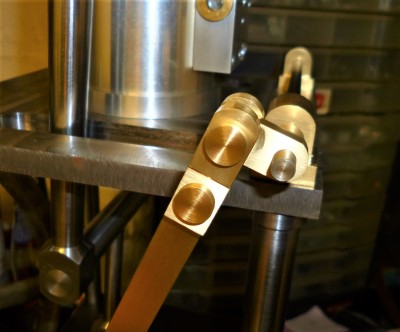

j'ai terminé l'excentrique ainsi que les petites pièces mobiles qui actionnerons le tiroir :)
me reste encore à définir la longueur de la pièce qui se fixera sur l'excentrique.
J'ai décidé de réaliser l'excentrique dans de l' oilamid PA6G qui selon mon fournisseur est très résistent à l'usure et aux huiles, à voir dans le temps, j'avais envie d'essayer :D
P1040171 (2).JPG
P1040170 (2).JPG
P1040168 (2).JPG

Bon week-end à tous.

pascal krg
Messages : 160
Enregistré le : lun. 27 sept. 2021 13:46

Re: nouveau projet

Message non lu par pascal krg »

Bonjour,

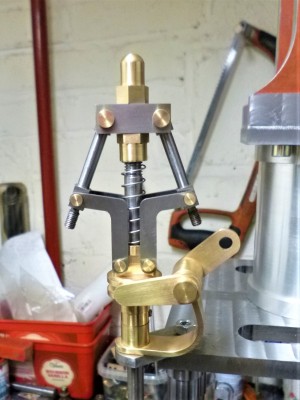

histoire d'avancer un peu j'ai commencé le régulateur, il me reste à commander les deux boules qui ferons 20mm de diamètre je pense.
Voir aussi la dureté du ressort, celui-ci me semble un peu "dur" et puis faire l'arbre qui commandera au tiroir, quelques réglages, poulie etc.
Ce n'est pas tout à fait le même que celui sur le moteur mais bon je l'ai fait en visuel et il jouera parfaitement son rôle ;-)

J'ai une petite question, pour la rotation de celui-ci, le rapport est de 1/1 ou est-ce mieux que le régulateur tourne plus vite ? Merci.
P1040176 (2).JPG

Bonne semaine à tous ;-)

Avatar du membre
Malevthi
Administrateur du site
Messages : 4901
Enregistré le : ven. 28 mai 2010 21:13
Localisation : Digne les Bains (04)

Re: nouveau projet

Message non lu par Malevthi »

Bonjour,
Toujours de très belles pièces :bravo
Le vrai trésor, c'est de transmettre ses connaissances (pas les virus !)

Avatar du membre
berola
Messages : 2387
Enregistré le : ven. 28 mai 2010 20:46
Site Internet
Localisation : Ardèche/Drôme
Contact :

Re: nouveau projet

Message non lu par berola »

J'ai une petite question, pour la rotation de celui-ci, le rapport est de 1/1 ou est-ce mieux que le régulateur tourne plus vite ? Merci.

Il peut tourner plus ou moins vite que le moteur , c'est au choix .
En tournant plus vite la finesse de réglage est meilleure.
Simplement il faut adapter le poids des billes et la force du ressort pour assurer le fonctionnement souhaité.
CAV 430
Je ne me lasse pas d'être utile , la nature m'a fait ainsi.   (Léonard de Vinci )
on ne résoud pas les problèmes avec ceux qui les ont créés .  (Enstein)

pascal krg
Messages : 160
Enregistré le : lun. 27 sept. 2021 13:46

Re: nouveau projet

Message non lu par pascal krg »

Bonjour,

merci Malevthi, j'essaie d'être propre, il y a vraiment beaucoup de petites pièces sur ce moteur :lol:

Merci berola, je vais le faire tourner un poil plus vite ;-)

J'ai bien cherché 3 heures pour trouver des billes en laiton diamètre 22 ou 23 mm, même sur amazone y en a pas, ou alors à 60 euros pour deux :shock:

sa sera encore des billes en acier pardi :lol:

Bonne semaine :)
