moteur 3 cylindres uniflow à bille

[minimotoriste]

Bonjour tout le monde
Après la réalisation originale de Jacques987 comme je l'avais indiqué j'ai tenté un 3 cylindres de 3 pistons diamètre 10 course 8

Le réglage des billes a été très vicieux pour arriver à un fonctionnement correct : levée de la bille 0,5 mm butée haute +1 mm (le moteur ne fonctionne pas avec un ressort )

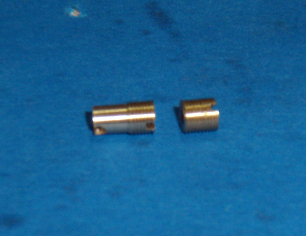

Vis et contre vis pour limiter la hauteur de levée ( a la place du ressort )

UF vis et contre vis.jpg (111.7 Kio) Vu 5411 fois

[minimotoriste]

Re

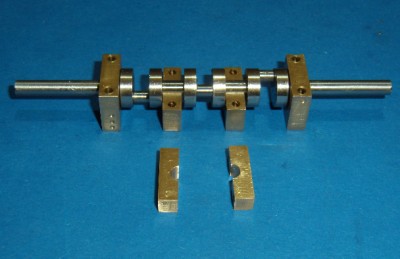

Comme je suis un (vieux) boulet, je me suis embrouillé (entre envoyer et aperçu) les pinceaux , je continue : le vilo et ses paliers

Les pistons et bielles

Dans un soucis de bon fonctionnement (à l'air comprimé) j'ai mis une goutte d'huile dans l'entrée d'air, et la trop de compression il ne fonctionne plus.
J'ai du tout rincer à l'essence (ça ne devrait pas gripper les pistons sont en inox et les chemises en bronze au plomb ) cela me laisse un gros doute pour un fonctionnement à la vapeur.
Je ferais (peut-être) un vidéo tout à l'heure
Bonne après-midi les amis .@+++.Henry.

[minimotoriste]

Re
J'étais motivé https://www.youtube.com/watch?v=l0_1uKMfruk
A fond la caisse il n'a même pas explosé (que des paliers BZ ) entre 1 et 3 bars mais un couple nul ,c'est un moteur qui n'a pas d'utilité car il est très dur à lancer , mais je me suis bien amusé Jacques
@+++.Henry.

[rhavrane]

Bonjour,
Et que pensez-vous alors de ces micro machines à vapeur : https://www.youtube.com/watch?v=ocBPuUNo7U4&t=320s ?

[scyllias91]

Je confirme les moteurs à bille de Ghislain sont étonnants et fonctionnent parfaitement il arrive même à faire avancer un hydroglisseur particulièrement lourds !
https://www.youtube.com/watch?v=dOFJYN-_6no

[rhavrane]

Bonjour,
Je confirme ce qu'écrit Eric, l'hygrovap X de Ghislain qui est propulsé par une machine de 0,12 cm3 je le rappelle pèse 1,2 kilos !!!
