Schéma "CHEDDAR - Automatic Boiler Control"

[manjess]

Bonjour à tous,

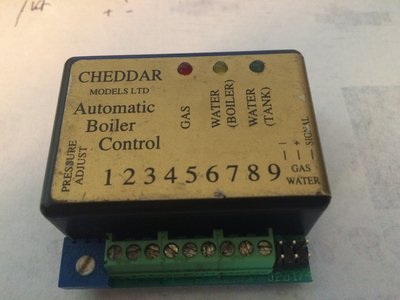

Je cherche désespérément le schéma de branchement de ce régulateur automatique de chaudière.
"CHEDDAR Automatic Boiler Control"

Merci de votre aide.

A bientôt, Emmanuel

[Papy pop-pop]

Bonjour.
A voir la tête des vis du bornier ce régulateur a dû être monté et démonté maintes fois. L'essentiel du schéma de raccordement me semble être sur le boîtier. Principe dans le coin: quand il y a 2 fils le négatif est à gauche. Par exemple pour le gaz ce serait entre 4 et 5, le négatif sur le 4.

[rhavrane]

Bonjour Emmanuel,
Bon courage avec électronique, elle est pour moi plus source d'ennuis que de bénéfices si tu connais ton bateau.
Tu trouves que cela fait vapeur ?
https://www.youtube.com/watch?v=zdS8zORTX4o

[Malevthi]

Je pense que ce module de contrôle nécessite d'avoir le reste des composants spécifiques qu'on doit lui raccorder.

[scyllias91]

Bonjour,

J'ai cru voir une réponse par ici:

http://amis-model-naval-rc.forumactif.o ... om-cheddar

Scyllias

[manjess]

Bonjour Eric,

Merci pour le lien, c'est exactement ce que je recherche.


A bientôt,
Emmanuel

[jpvap54]

Bonjour à tous !
C'est bien ce que l'on m'a toujours dit : Le Cheddar, c'est tout un fromage !

L’électronique couplée à la vapeur : C'est de la vapeur moderne et surtout faire
attention à ne pas confondre la vapeur d'échappement avec la fumée des
composants qui grésillent avant d'exploser!
Pour ne pas choquer les puristes, il y a toujours la solution de cacher tout le bazar
avec un beau capot en bois genre caisse à charbon ou autre
Bonne soirée à tous !
