Re: De Dion Bouton

Message non lupar Zéphyrin » sam. 23 mars 2019 12:27

Dernier message de la page précédente :

Super boulot avec toutes les petites pièces de la suspension et du véhicule en général, et belle progression...
Tu vas colorer le laiton ou laisser nature ?

Avatar du membre

gégé89
Messages : 1979
Enregistré le : sam. 14 mai 2011 10:41
Localisation : yonne
Âge : 58

Re: De Dion Bouton

Message non lupar gégé89 » sam. 23 mars 2019 22:16

:coucou:
:bravo pour ton travail ,ça en fait de la piece tout ça :aie: TOP

Avatar du membre

Auteur du sujet
vaperigord
Messages : 92
Enregistré le : jeu. 20 déc. 2018 22:40

Re: De Dion Bouton

Message non lupar vaperigord » dim. 24 mars 2019 13:28

Zéphyrin a écrit :Super boulot avec toutes les petites pièces de la suspension et du véhicule en général, et belle progression...
Tu vas colorer le laiton ou laisser nature ?

pour la peinture je n'ai pas pris de décision définitive.la chaudière sera peinte et peut être le châssis ? les roues et les accessoires vapeur resteront nature on verra le moment venu

Ajouté 9 minutes 14 secondes après :
:coucou:
gégé89 a écrit ::coucou:
:bravo pour ton travail ,ça en fait de la piece tout ça :aie: TOP

:coucou:
oui beaucoup de petites pièces il faut bien les ranger avant d'assembler le puzzle

Avatar du membre

Auteur du sujet
vaperigord
Messages : 92
Enregistré le : jeu. 20 déc. 2018 22:40

Re: De Dion Bouton

Message non lupar vaperigord » mar. 2 avr. 2019 21:56

:coucou:
petite avancée des travaux

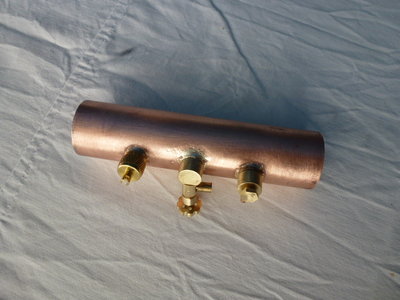

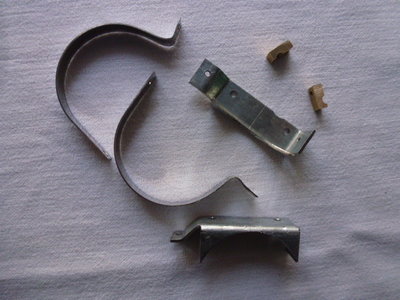

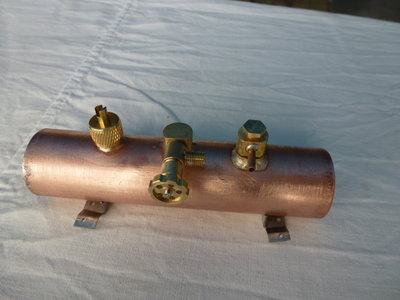

le réservoir de gaz avec ses supports et sangles

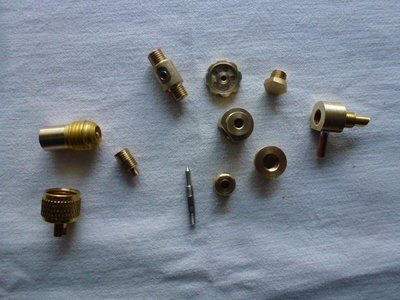

la vanne remplissage,la vanne niveau gaz,le robinet
puis l'ensemble brasé et testé
Fichiers joints

Avatar du membre

Auteur du sujet
vaperigord
Messages : 92
Enregistré le : jeu. 20 déc. 2018 22:40

Re: De Dion Bouton

Message non lupar vaperigord » mer. 10 avr. 2019 22:58

:coucou:

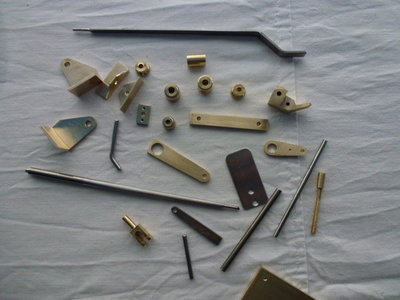

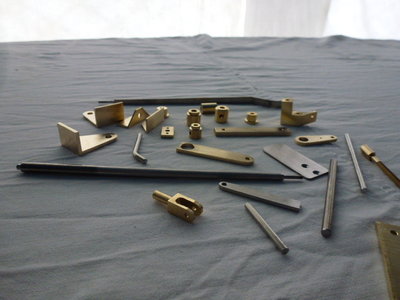

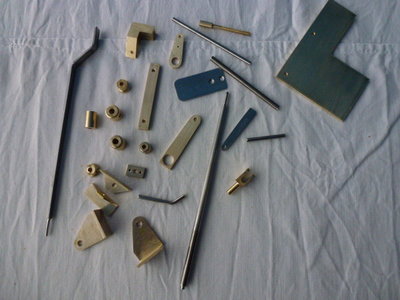

quelques pièces supplémentaires

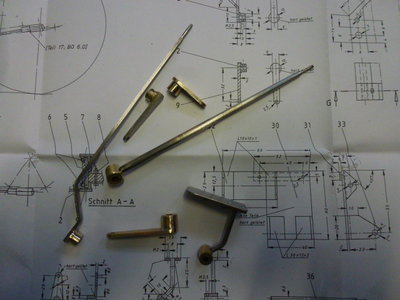

ensemble manettes commande marche avant arrière commande direction pédale de frein
Fichiers joints

Avatar du membre

eul pépère
Messages : 247
Enregistré le : lun. 24 sept. 2018 22:19

Re: De Dion Bouton

Message non lupar eul pépère » lun. 22 avr. 2019 17:45

oups, j'avais oublié de te remercier

Avatar du membre

Auteur du sujet
vaperigord
Messages : 92
Enregistré le : jeu. 20 déc. 2018 22:40

Re: De Dion Bouton

Message non lupar vaperigord » sam. 1 juin 2019 23:46

:coucou:

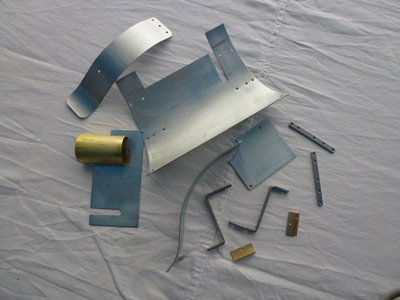

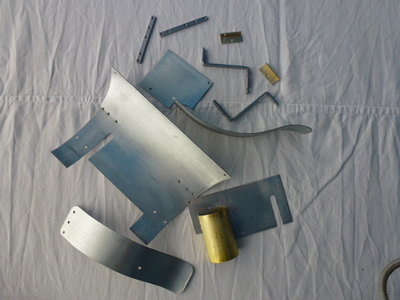

enfin de retour a l'atelier,reprise des travaux avec un peu de tôlerie
le "plancher" puis les gardes boue
Fichiers joints

Avatar du membre

Auteur du sujet
vaperigord
Messages : 92
Enregistré le : jeu. 20 déc. 2018 22:40

Re: De Dion Bouton

Message non lupar vaperigord » mer. 5 juin 2019 22:18

:coucou:

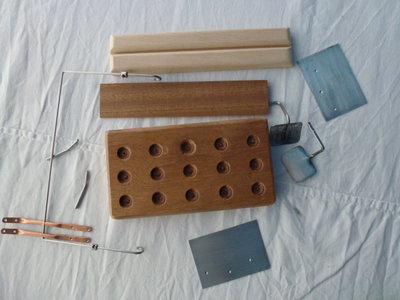

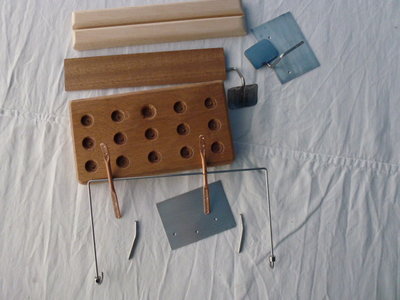

la suite avec le siège et les marches pieds

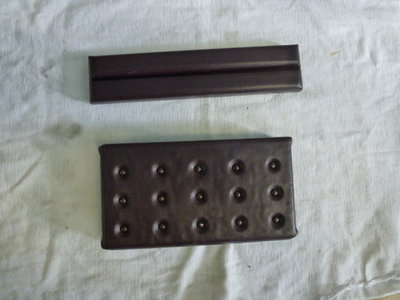

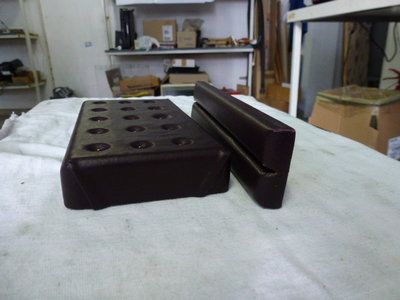

puis un peu de sellerie(pas rémoulade mdr )pour habiller le siège
Fichiers joints

Avatar du membre

Auteur du sujet
vaperigord
Messages : 92
Enregistré le : jeu. 20 déc. 2018 22:40

Re: De Dion Bouton

Message non lupar vaperigord » dim. 16 juin 2019 21:45

:coucou:

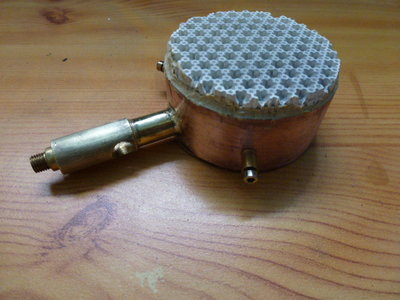

un petit retour sur mon brûleur dont le fonctionnement n'était pas satisfaisant,la flamme formait un grand cône bleu et la céramique ne rougissait que sur le pourtour du brûleur et seulement avec un gicleur de 0,30. avec un gicleur de 0,20 ou 0,25 le gaz s'enflammait sous la céramique malgré divers essais longueur et diamètre tube alimentation trous d'air j'ai eu un doute sur la céramique que j'ai remplacée et la miracle le brûleur fonctionne a m
erveille.je pense que le problème venait des trous trop gros dans ma première céramique

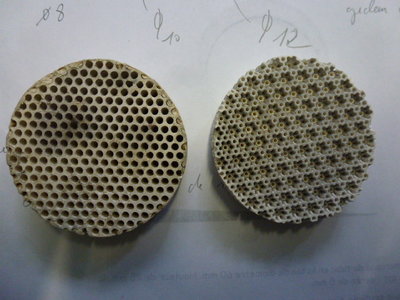

photo de gauche la première céramique a droite la deuxième

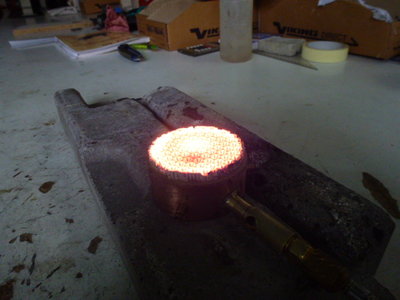

photo du bas (pas très réussie) le résultat avec gicleur de 0,20 la céramique est entièrement rouge au bout de 20s
Fichiers joints

Avatar du membre

Malevthi
Administrateur du site
Messages : 4201
Enregistré le : ven. 28 mai 2010 21:13
Localisation : Digne les Bains (04)
Âge : 55

Re: De Dion Bouton

Message non lupar Malevthi » lun. 17 juin 2019 16:10

:coucou:
Beau résultat :bravo c'est comme ça qu'une céramique doit chauffer. Par contre il est dommage que le boitier ne remonte pas plus haut pour protéger la plaque fragile.
Le vrai trésor, c'est de transmettre.

Avatar du membre

Auteur du sujet
vaperigord
Messages : 92
Enregistré le : jeu. 20 déc. 2018 22:40

Re: De Dion Bouton

Message non lupar vaperigord » lun. 17 juin 2019 22:02

Malevthi a écrit ::coucou:
Beau résultat :bravo c'est comme ça qu'une céramique doit chauffer. Par contre il est dommage que le boitier ne remonte pas plus haut pour protéger la plaque fragile.

:coucou:
c'est vrai elle dépasse un peu mais elle sera protégée ,le brûleur étant a l'intérieur du corps de la chaudière

Avatar du membre

Zéphyrin
Messages : 2525
Enregistré le : sam. 3 sept. 2011 20:25
Localisation : Essonne
Âge : 72
Contact :

Re: De Dion Bouton

Message non lupar Zéphyrin » mar. 18 juin 2019 21:19

la chaleur a vraiment l'air intense, mais je pense qu'un brûleur radiant requiert une boite à feu "humide" pour donner toute sa puissance... avec des tubes de fumées, la chaleur se propagera surtout par radiation et convection.

Avatar du membre

Auteur du sujet
vaperigord
Messages : 92
Enregistré le : jeu. 20 déc. 2018 22:40

Re: De Dion Bouton

Message non lupar vaperigord » mer. 19 juin 2019 23:48

Zéphyrin a écrit :la chaleur a vraiment l'air intense, mais je pense qu'un brûleur radiant requiert une boite à feu "humide" pour donner toute sa puissance... avec des tubes de fumées, la chaleur se propagera surtout par radiation et convection.

la chaleur est effectivement très intense qu'entant tu par boite a feu "humide"?

Avatar du membre

Zéphyrin
Messages : 2525
Enregistré le : sam. 3 sept. 2011 20:25
Localisation : Essonne
Âge : 72
Contact :

Re: De Dion Bouton

Message non lupar Zéphyrin » jeu. 20 juin 2019 09:40

une boite à feu avec les parois remplies d'eau...c'est pas moi qui est inventé ce terme!
La chauffe au charbon nécessite une chaudière de ce type, à cause justement de la radiation intense de la chaleur du foyer.

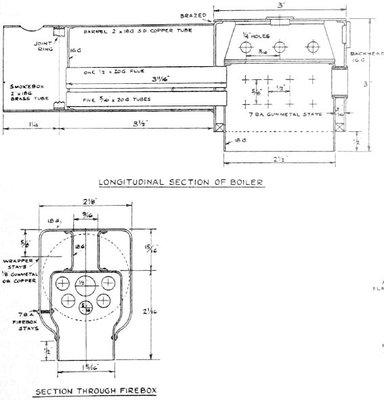

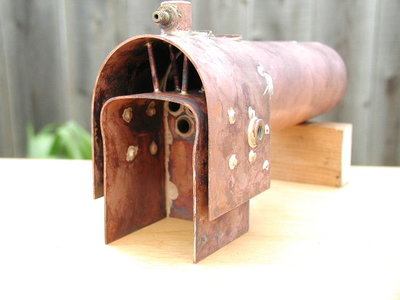

en horizontale pour une loco G1
chaudière charbon 8-35.jpg

il y a des modèles de chaudières verticales de ce type p51 dans le livre de KN Harris "model boiler & boilermaking" qu'on peut télécharger sur le net

Avatar du membre

paterson
Messages : 4637
Enregistré le : ven. 28 mai 2010 23:06
Site Internet
Localisation : Tournefeuille (31)
Âge : 72
Contact :

Re: De Dion Bouton

Message non lupar paterson » jeu. 20 juin 2019 10:15

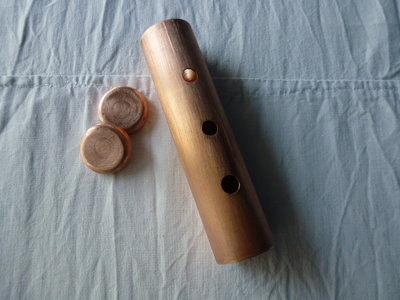

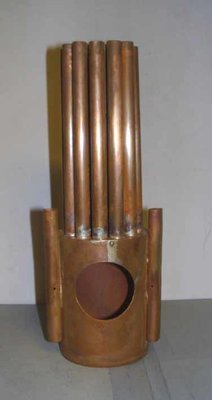

Ma chaudière verticale est de ce type: foyer à double paroi avec une lame d'eau circulaire de 8mm, et 14 tubes traversant. Qques photos:


les 2 tubes latéraux favorisent la circulation de l'eau "bas/haut"

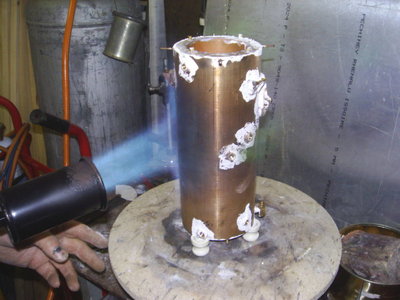

après barbouillage du flux, l'ensemble va être brasé en une fois.

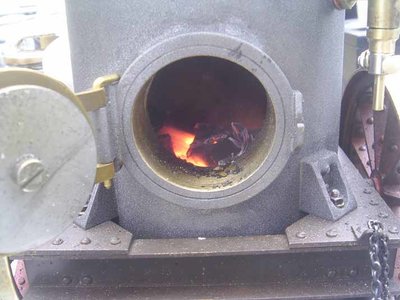

En chauffe au charbon TOP

Un exemple de chaudière signalée précédemment par Zéphyrin:
Cordiales salutations vaporistes
Roger31 (CAV 1258)
http://picasaweb.google.com/109200417126637456771" onclick="window.open(this.href);return false;
http://www.trainvapeur-toulouse.com" onclick="window.open(this.href);return false;

Avatar du membre

Auteur du sujet
vaperigord
Messages : 92
Enregistré le : jeu. 20 déc. 2018 22:40

Re: De Dion Bouton

Message non lupar vaperigord » ven. 21 juin 2019 14:08

merci pour les précisions et les photos TOP
