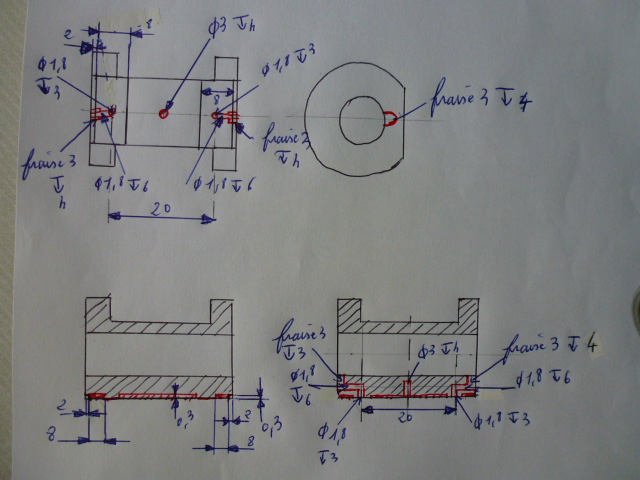

Voir les extrait des plans.
4 vis M2x16 (39), fixes le disque et le cylindre et l'ensemble est maintenu par 4 goupilles dia 1.5 mm en corde a piano. La surface de contact entre les cylindres et les disques sont rodés pour une étanchéité parfaite.

IMG_200 MOTEUR.pdf

(231.43 Kio) Téléchargé 234 fois

IMG_100 MOTEUR.pdf

(263.76 Kio) Téléchargé 262 fois

[vaperigord]

bonjour
effectivement les cylindres sont fixés sur les disques et c'est l'ensemble disque cylindre qui oscille dans le bloc et les trous 1,5 servent effectivement pour mettre des goupilles de maintien de l'ensemble disque cylindre.un peu compliqué tout ça,c'est pour cette raison que j'ai modifié les plants pour passer a un oscillant classique.les "plants"sont un peu brouillon mais j'ai fait la modif au dernier moment et redessiné sur les plants d'origine et je n'ai pas refait de dessins digne de ce nom

[jacques987]

Bonsoir et merci pour les plans de détails Mica.
C'est bien ce que j'imaginais mais je ne vois toujours pas comment avec ce système régler la pression des cylindres lors des essais ou alors cela nécessite un sacré démontage puis remontage sans être certain du résultat ...
Je préfère le système adopté par Vaperigord.

[Zéphyrin]

ce montage des cylindre est effectivement complexe, pour conserver la compacité, le bloc cylindre est aussi inverseur, mais tel que ne permet pas de régler simplement la pression des cylindres sur leur glace, sauf si les extrémités des goupilles peuvent pivoter dans le bâti avec une excentration et serrer ainsi les cylindres, pas facile à faire !
il y avait la place de faire des cylindres et des tiroirs cylindriques, plus proche de la réalité...

[vaperigord]

pour la modif des cylindres a la place du deuxième document un autre dessin peut être un peu moins brouillon

[Nounours67]

[vaperigord]

voici les modif moteur mis en PDF par mica 51

Ajouté 35 minutes 8 secondes après :

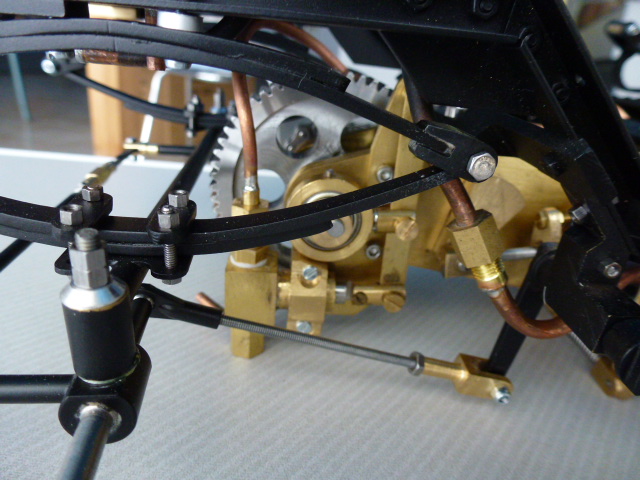

la suite du montage avec installation du manomètre,niveau,train arrière,bâche a eau tank a gaz,mise en pression pour contrôle fuites(juste une petite joint tube niveau)et remplacement pignon plastique par pignon métal

[vilbrequin]

Un seul mot me viens à l'esprit : c'est formidable et quelle finition, du grand art .bravo

[gégé89]

en admiration devant ton travail

[vaperigord]

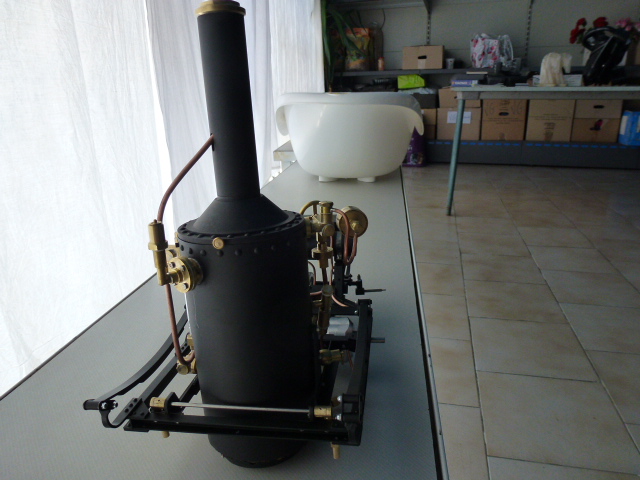

voila le bébé fini,la vidéo arrive

[mica51]

Bravo pour cette magnifique réalisation avec de très belles photos.
A suivre pour une prochaine réalisation ?.

Ajouté 2 heures 54 minutes 43 secondes après :
Voir une vidéo d'un modèle avec RC

https://youtu.be/G2TuIwRHyl4

et le site suivant, sur une des photos du modèle peint en bleu, voir une version avec une courroie crantée .
http://dampf-selbstfahrer.de/modelle/mo ... und-bouton

[vaperigord]

la petite vidéo
https://youtu.be/eFJNt14E5sY

Ajouté 51 minutes 40 secondes après :

Bravo pour cette magnifique réalisation avec de très belles photos.
A suivre pour une prochaine réalisation ?.

Ajouté 2 heures 54 minutes 43 secondes après :
Voir une vidéo d'un modèle avec RC

https://youtu.be/G2TuIwRHyl4

et le site suivant, sur une des photos du modèle peint en bleu, voir une version avec une courroie crantée .
http://dampf-selbstfahrer.de/modelle/mo ... und-bouton

merci pour les liens je ne connaissais pas.la prochaine réalisation est en cours de réflexion

[vilbrequin]

Magnifique réalisation au fonctionnement parfait

[jacques987]

Bonsoir,
Tout simplement superbe !!!!!!!!!

[actinos76]

je ne vais pas faire mieux que les autres coté compliment...juste magnifique!
