Variante perso sur chaudière Yarrow

Avatar du membre
paterson
Messages : 4706
Enregistré le : ven. 28 mai 2010 23:06
Site Internet
Localisation : Tournefeuille (31)
Contact :

Re: Variante perso sur chaudière Yarrow

Message non lu par paterson »

salutous,
Je me suis approvisionné sur ce site; j'ai pris le bruleur à 3 plaques TOP :
http://www.le-sav.com/advanced_search_r ... ce&x=6&y=8
Les plaque sont collées au mastic silicone ht°. Il faut le découper au scalpel pour extraire les céramiques SANS FORCER..
l'intérieur est intéressant: on y voit les déflecteurs et autres astuces pour la bonne répartition du gaz. Les gicleurs sont vendus à part.

Il y a d'autres sources d'appro
Cordiales salutations vaporistes
Roger31 (CAV 1258)
http://picasaweb.google.com/109200417126637456771" onclick="window.open(this.href);return false;
http://www.trainvapeur-toulouse.com" onclick="window.open(this.href);return false;

Avatar du membre
Malevthi
Administrateur du site
Messages : 4301
Enregistré le : ven. 28 mai 2010 21:13
Localisation : Digne les Bains (04)

Re: Variante perso sur chaudière Yarrow

Message non lu par Malevthi »

:coucou:
Je me suis approvisionné à la déchetterie du coin .... tarif: 0€ TOP
Le vrai trésor, c'est de transmettre ses connaissances (pas les virus !)

Avatar du membre
paterson
Messages : 4706
Enregistré le : ven. 28 mai 2010 23:06
Site Internet
Localisation : Tournefeuille (31)
Contact :

Re: Variante perso sur chaudière Yarrow

Message non lu par paterson »

Thierry, tu as de la chance; c'est ce que j'ai fait AVANT mon achat.
Chez mon ferrailleur préféré, je suis tombé sur lot de bruleurs rayonnants, style "grilloirs à poulets" TOP
J'étais très content . . . . . jusqu'au démontage des céramiques :aie: Elles se sont toutes effritées lors de la dépose :o elles étaient "brulées" suite à un usage surement intensif :nul:
Cordiales salutations vaporistes
Roger31 (CAV 1258)
http://picasaweb.google.com/109200417126637456771" onclick="window.open(this.href);return false;
http://www.trainvapeur-toulouse.com" onclick="window.open(this.href);return false;

Avatar du membre
Malevthi
Administrateur du site
Messages : 4301
Enregistré le : ven. 28 mai 2010 21:13
Localisation : Digne les Bains (04)

Re: Variante perso sur chaudière Yarrow

Message non lu par Malevthi »

Bonjour,
La Yarrow évolue encore avec un nouveau montage de niveau + un niveau électrique à floteur. Cette fois avec deux torches.

ça turbine toujours à 4 bars:
https://youtu.be/IO6peUZjzko

A gauche le niveau classique en verre, à droite le niveau électrique à flotteur:
L'isolation est bonne, à 4bars on peut poser la main dessus:
Fichiers joints
Le vrai trésor, c'est de transmettre ses connaissances (pas les virus !)

Avatar du membre
rhavrane
Messages : 1710
Enregistré le : ven. 11 févr. 2011 19:00
Localisation : Saint-Mandé

Re: Variante perso sur chaudière Yarrow

Message non lu par rhavrane »

Bonjour Thierry,
Superbe travail, je reste juste sceptique sur la fiabilité de la partie électrique dans le temps, et pas grave, tu as ceinture et bretelles TOP
Raphaël
La vapeur oui, et avec son ...
Mes vidéos: http://www.youtube.com/user/rhavrane
Mes albums: https://picasaweb.google.com/104408627118165995713

Avatar du membre
Malevthi
Administrateur du site
Messages : 4301
Enregistré le : ven. 28 mai 2010 21:13
Localisation : Digne les Bains (04)

Re: Variante perso sur chaudière Yarrow

Message non lu par Malevthi »

Voici le flotteur en question, je l'ai testé sous 8 bars sans dommage. La partie contact électrique est parfaitement isolée de l'eau et de la vapeur (en plus il ne coute pas cher ...):
http://fr.aliexpress.com/item/329518215 ... b201603_53
Le vrai trésor, c'est de transmettre ses connaissances (pas les virus !)

Avatar du membre
rhavrane
Messages : 1710
Enregistré le : ven. 11 févr. 2011 19:00
Localisation : Saint-Mandé

Re: Variante perso sur chaudière Yarrow

Message non lu par rhavrane »

Bonjour Thierry,
Et si le flotteur se coince avec les mouvements du bateau (je sais je chipote) ;-) ?
Raphaël
La vapeur oui, et avec son ...
Mes vidéos: http://www.youtube.com/user/rhavrane
Mes albums: https://picasaweb.google.com/104408627118165995713

Avatar du membre
paterson
Messages : 4706
Enregistré le : ven. 28 mai 2010 23:06
Site Internet
Localisation : Tournefeuille (31)
Contact :

Re: Variante perso sur chaudière Yarrow

Message non lu par paterson »

salutous,
j'ai utilisé ces flotteurs dans ma vie pro; ils sont très fiables. TOP
Et puis avec un bateau, on ne fait pas des loopings, . . . . . du moins en Occitanie :lol: c'est peut-être différent dans le Nôôôôôôôôrd mdr
Cordiales salutations vaporistes
Roger31 (CAV 1258)
http://picasaweb.google.com/109200417126637456771" onclick="window.open(this.href);return false;
http://www.trainvapeur-toulouse.com" onclick="window.open(this.href);return false;

Avatar du membre
Malevthi
Administrateur du site
Messages : 4301
Enregistré le : ven. 28 mai 2010 21:13
Localisation : Digne les Bains (04)

Re: Variante perso sur chaudière Yarrow

Message non lu par Malevthi »

Le flotteur ne peut pas se coincer, il coulisse librement sur le tube plongeur et ne touche pas la paroi du réservoir.
Le vrai trésor, c'est de transmettre ses connaissances (pas les virus !)

Avatar du membre
Nounours67
Messages : 1250
Enregistré le : mer. 30 déc. 2015 18:43
Localisation : 67400 Illkirch-Graffenstaden

Re: Variante perso sur chaudière Yarrow

Message non lu par Nounours67 »

Hello grand sachem,

avec ta nouvelle chaudière,
à quand le trophée Andros ? :bravo
Une petite impatience ruine un grand projet (Confucius)
Sept fois mesure, une fois coupe (proverbe russe)
On ne naît pas humain, on le devient (Ievgueni Evtouchenko)
La construction d'une maquette, c'est comme le vélo, quand ça n'avance pas, on tombe

Avatar du membre
Malevthi
Administrateur du site
Messages : 4301
Enregistré le : ven. 28 mai 2010 21:13
Localisation : Digne les Bains (04)

Re: Variante perso sur chaudière Yarrow

Message non lu par Malevthi »

Nounours67 a écrit :à quand le trophée Andros ?
Tu es sûr que c'est Andros ?
Image postée, réduite en taille. Si aucune image n'est visible le serveur est mort ou non liable à distance
Cliquez pour agrandir

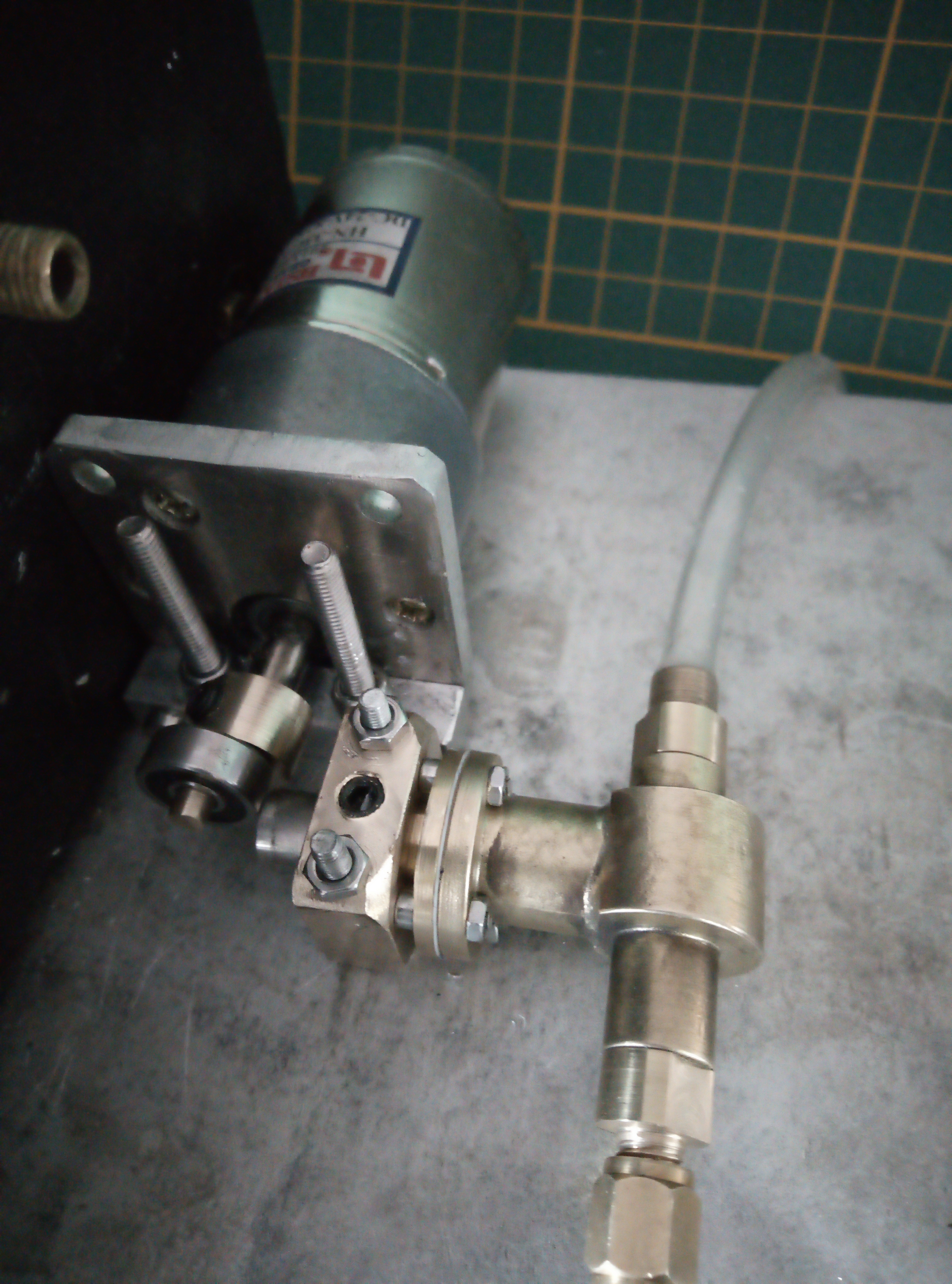

Aujourd'hui test d'une petite pompe de ma fabrication piston 8mm, course 6, 80t/mn:
https://youtu.be/KKC8BR5kMVg
Le débit est faible 0.9L/h
Un nouveau test en position verticale a amélioré le travail des billes : 1,3L/h . Le calcul théorique donnerait 1,44L/h ce qui me fait un rendement de 90%, pas mal !
Le vrai trésor, c'est de transmettre ses connaissances (pas les virus !)

Avatar du membre
rhavrane
Messages : 1710
Enregistré le : ven. 11 févr. 2011 19:00
Localisation : Saint-Mandé

Re: Variante perso sur chaudière Yarrow

Message non lu par rhavrane »

Bonjour Thierry,
Comment as-tu assuré la parfaite étanchéité niveau billes ? Comme on me l'a conseillé, j''ai essayé de restaurer une pompe de même type en tapant sur la bille, j'ai peut-être été timoré et hélas, elle fuit toujours :
https://www.youtube.com/watch?v=6gP-EY38JHA
https://www.youtube.com/watch?v=T79zQ9TcGdk
Raphaël
La vapeur oui, et avec son ...
Mes vidéos: http://www.youtube.com/user/rhavrane
Mes albums: https://picasaweb.google.com/104408627118165995713

Avatar du membre
Malevthi
Administrateur du site
Messages : 4301
Enregistré le : ven. 28 mai 2010 21:13
Localisation : Digne les Bains (04)

Re: Variante perso sur chaudière Yarrow

Message non lu par Malevthi »

Bonsoir Raphaël,
J'ai usiné le siège en laiton avec un angle vif. J'ai posé la bille dessus et je lui ai mis un petit coup sec au marteau avec un jet en laiton pour ne pas abimer la bille. Je pense que je remplacerai les billes inox de 4mm par des billes en viton (que je n'ai pas ...).
Sur la deuxième vidéo la bulle qui n'avance pas ne veut pas dire que la pompe ne marche pas. L'eau passe "autour" de la bulle.
La position horizontale ne favorise pas le rendement. J'ai gagné 45% en la positionnant verticale.
J'ai fait aussi un proto avec des membranes en silicone comme suggéré par Eul Pépère dans un autre post, mais fiasco :aie:
Je remercie au passage Jacques pour son site (http://www.vapeuretmodelesavapeur.com/a ... index.html) où j'ai trouvé une foule de renseignements bien utiles TOP
Le vrai trésor, c'est de transmettre ses connaissances (pas les virus !)

Avatar du membre
rhavrane
Messages : 1710
Enregistré le : ven. 11 févr. 2011 19:00
Localisation : Saint-Mandé

Re: Variante perso sur chaudière Yarrow

Message non lu par rhavrane »

Bonjour Thierry,
:aie: J'ai donc fait l''erreur de faire un petit angle pensant que cela aiderait, dont acte.

Je vais aller voir mon ami Max et lui demander de vérifier si il peut refraiser le siège de la bille pour faire cet angle vif, j'espère que cela sera possible car le diamètre de la partie d'admission de l'eau est inférieur au diamètre de la bille. Je n'ai pas non plus de bille Viton du diamètre prévu :nul:
Raphaël
La vapeur oui, et avec son ...
Mes vidéos: http://www.youtube.com/user/rhavrane
Mes albums: https://picasaweb.google.com/104408627118165995713

Avatar du membre
Malevthi
Administrateur du site
Messages : 4301
Enregistré le : ven. 28 mai 2010 21:13
Localisation : Digne les Bains (04)

Re: Variante perso sur chaudière Yarrow

Message non lu par Malevthi »

rhavrane a écrit :le diamètre de la partie d'admission de l'eau est inférieur au diamètre de la bille
Ce qui est normal ...

Il faut aussi pouvoir limiter la levée de la bille. J'ai suivi la technique de Jacques qui met une tige radiale dans le passage de l'eau. Dans ta pompe la levée est bloquée par la partie qui a des petits trous en périphérie. Max devrait pouvoir redonner un coup de fraise sur la surface carrée pour lui redonner l'angle vif, le coup de marteau fera un siège parfait. Après, plus de toile émery sur le siège !
Le vrai trésor, c'est de transmettre ses connaissances (pas les virus !)
