Cretors popcorn engine

Message non lu par maximus »

Bonjour tous,

Un coup de cœur pour ce petit ensemble et son historique, prélever dans la rubrique téléchargement du site de Jacques, que je remercie de mettre
a notre disposition tous ces plans, et merci a ces fournisseurs.
Très belle documentation dans ce dossier, photos de l'original, lien divers, et plan en métrique. Il existe des fonderies de cette machine.
J'ai choisi de diviser toutes les cotes par deux, pour adapter a mes machines et a la matière que je possède.

Première pièce usinée le corps guide coulisse.

En partant d'un rond de Ø 28

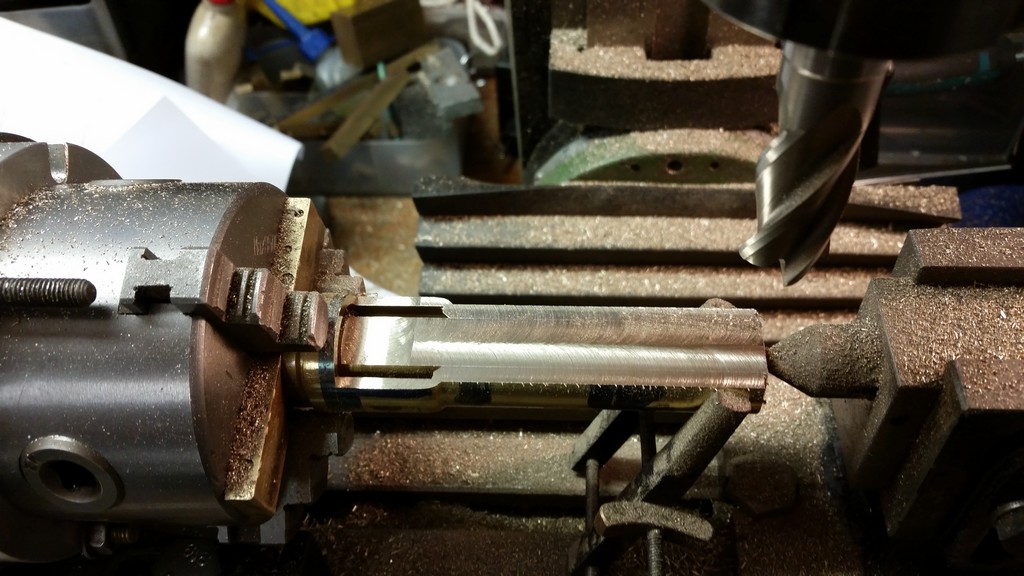

Montage sur fraiseuse avec diviseur et contre point

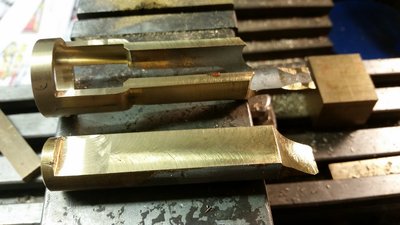

Solution pour usiner l'autre face, soudure a l'étain liquide d'un rond au Ø intérieure.
A ce stade il n'y a plus qu'a sortir les limes.

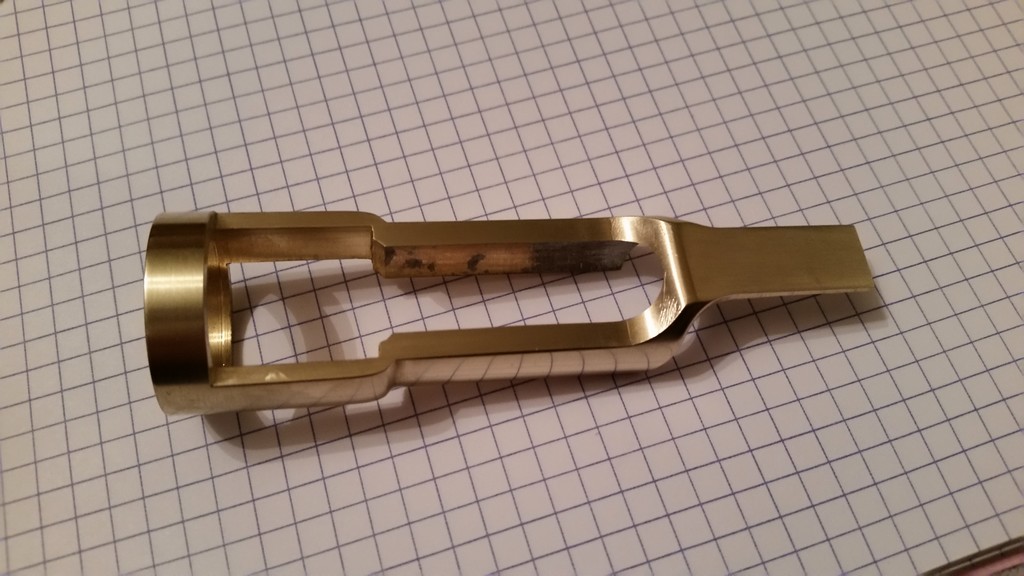

Pièce terminée pour l'instant.
Prochaine pièce, le bloc cylindre.

Max
