loco Furka 5 pouces.

[epine43]

J'ai acquis un chassis presque fini de cette loco il y a 2 ans et 5 mois...depuis j'avance et commence a voir le bout...j'usine honorablement , je peint pas trop mal, mon point faible c'est les soudures un peu importantes.... et la je suis servi ! donc je fais souder par un professionnel qui a accepté la tache (pas évident à trouver !!!)

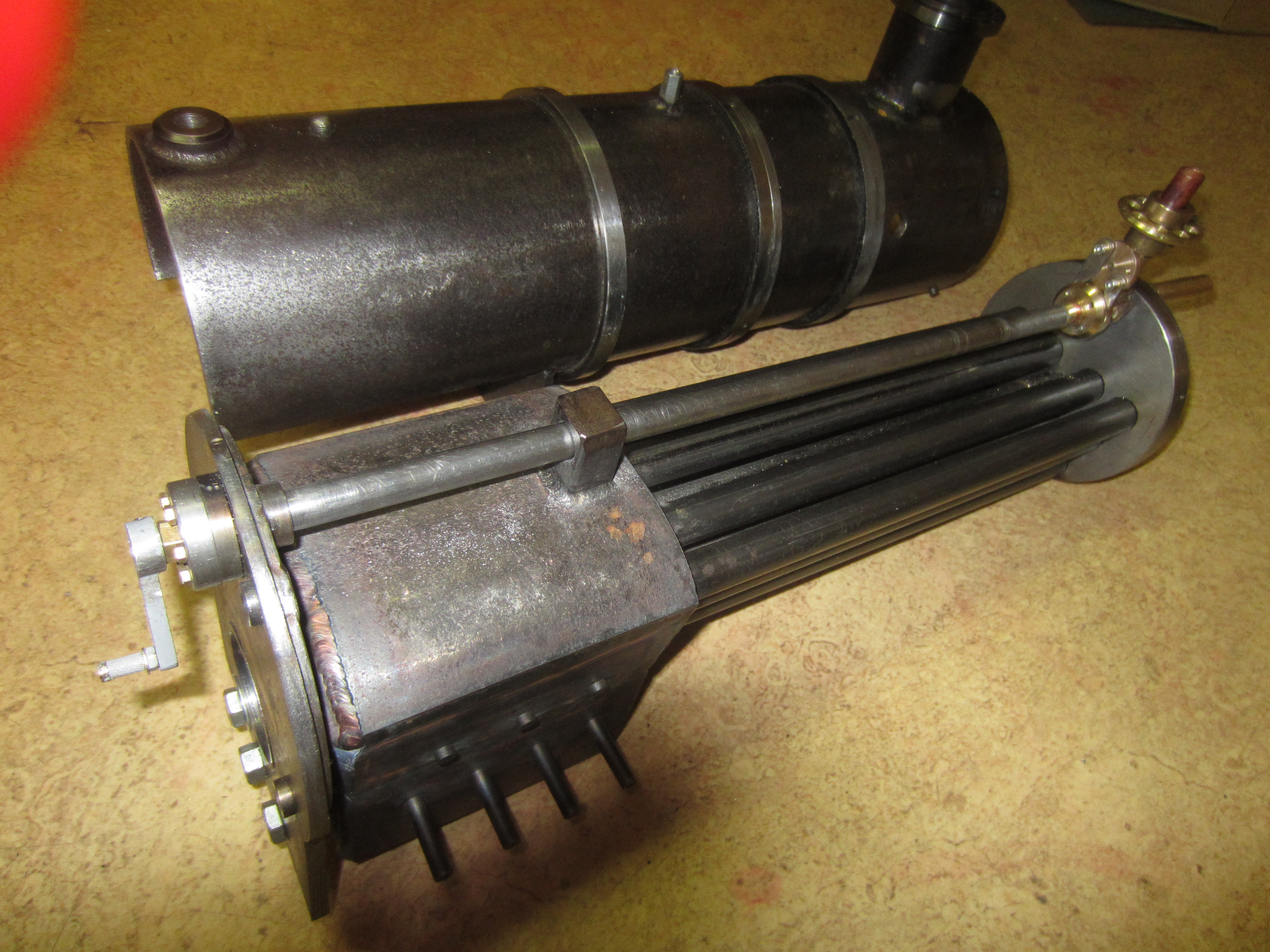

Je joins 2 photos du jour avec les 2 gros morceaux prêts à être réunis, après ç'est plus facile...
Sur la deuxième, vous noterez le régulateur décalé qui doit passer par les 50 mm de la cheminée, j'ai dû batailler pour y arriver, mais ça marche..
Mais pas les photos, elles restent sur mon ordi, j'ai utilisé la case à gauche de la bille verte au dessus, qu'est que j'ai raté ?

[epine43]

si personne ne m'explique , je risque pas d'y arriver !

[scyllias91]

une réponse ici si cela peut t aider:

https://www.bloooo.fr/forums/viewtopic.php?f=53&t=1830

[epine43]

ça ne correspond pas du tout avec mon écran , c'est la le probleme !

[Malevthi]

Jean-Louis, pour mettre une image il faut :
- soit qu'elle soit déjà quelque part sur Internet, alors tu peux utiliser la petite image avec deux montagnes et un petit soleil au dessus,
- soit que tu utilises l'onglet "Fichiers joints".

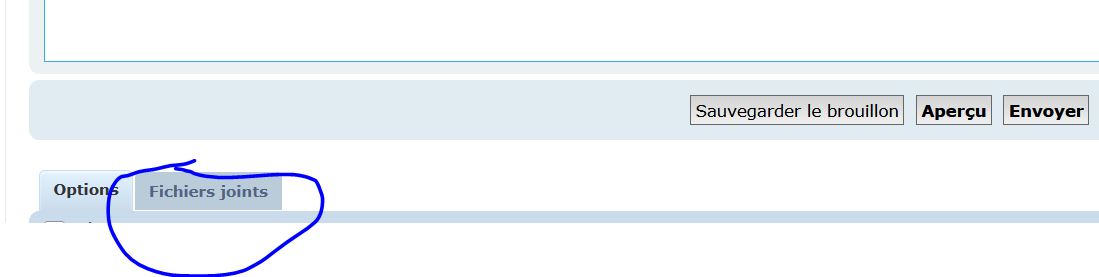

L'onglet se trouve en bas, sous la zone où tu écris le texte :

Puis le bouton "Ajouter des fichiers" (lire dire où se trouve l'image dans ton ordinateur, puis "Insérer dans le message".

[epine43]

photo 1

bonne chance a eux...

[epine43]

pendant ces travaux lourds , je me détend avec du joli petit...en pensant aux merveilles de Vaperigord....

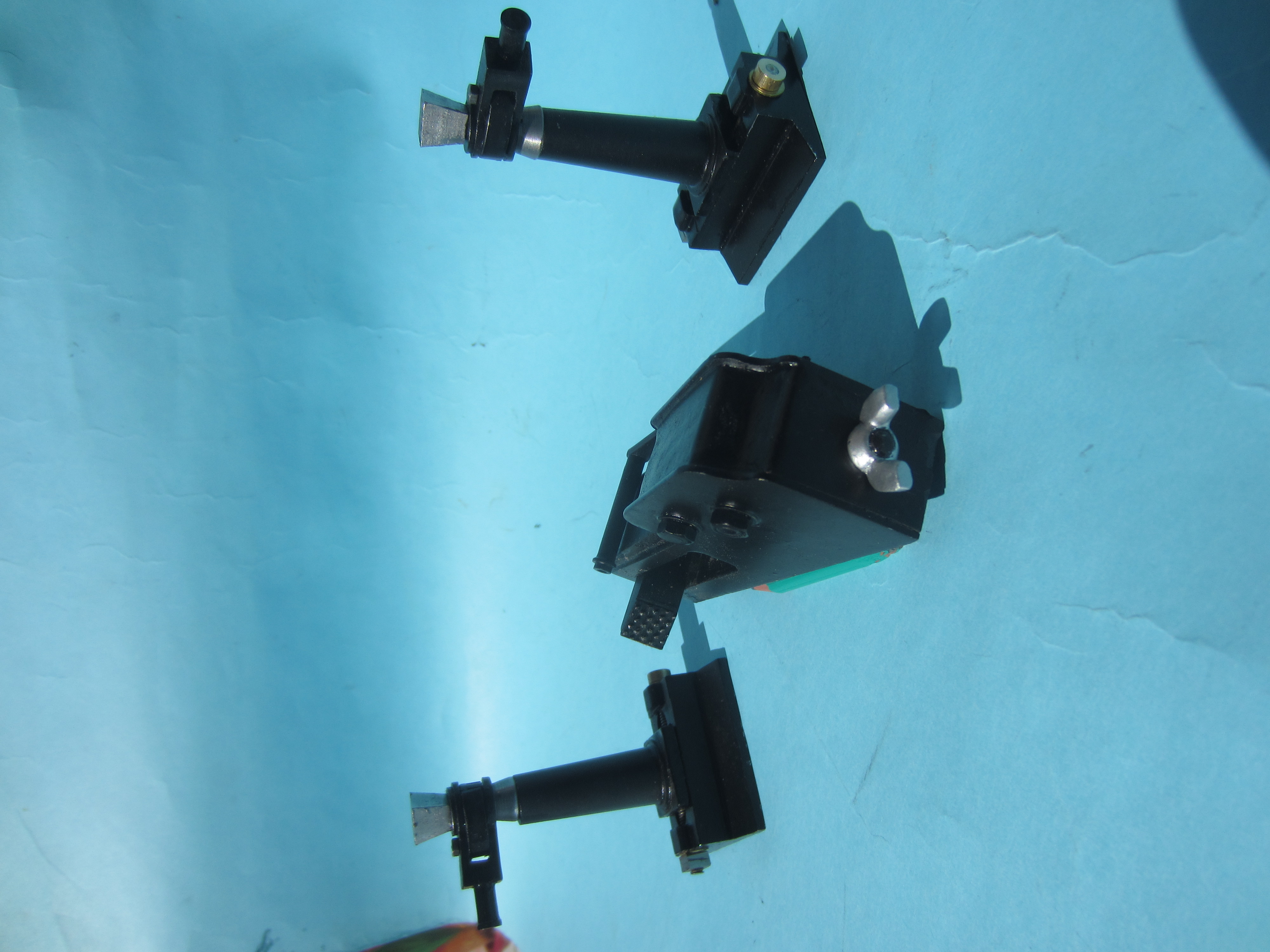

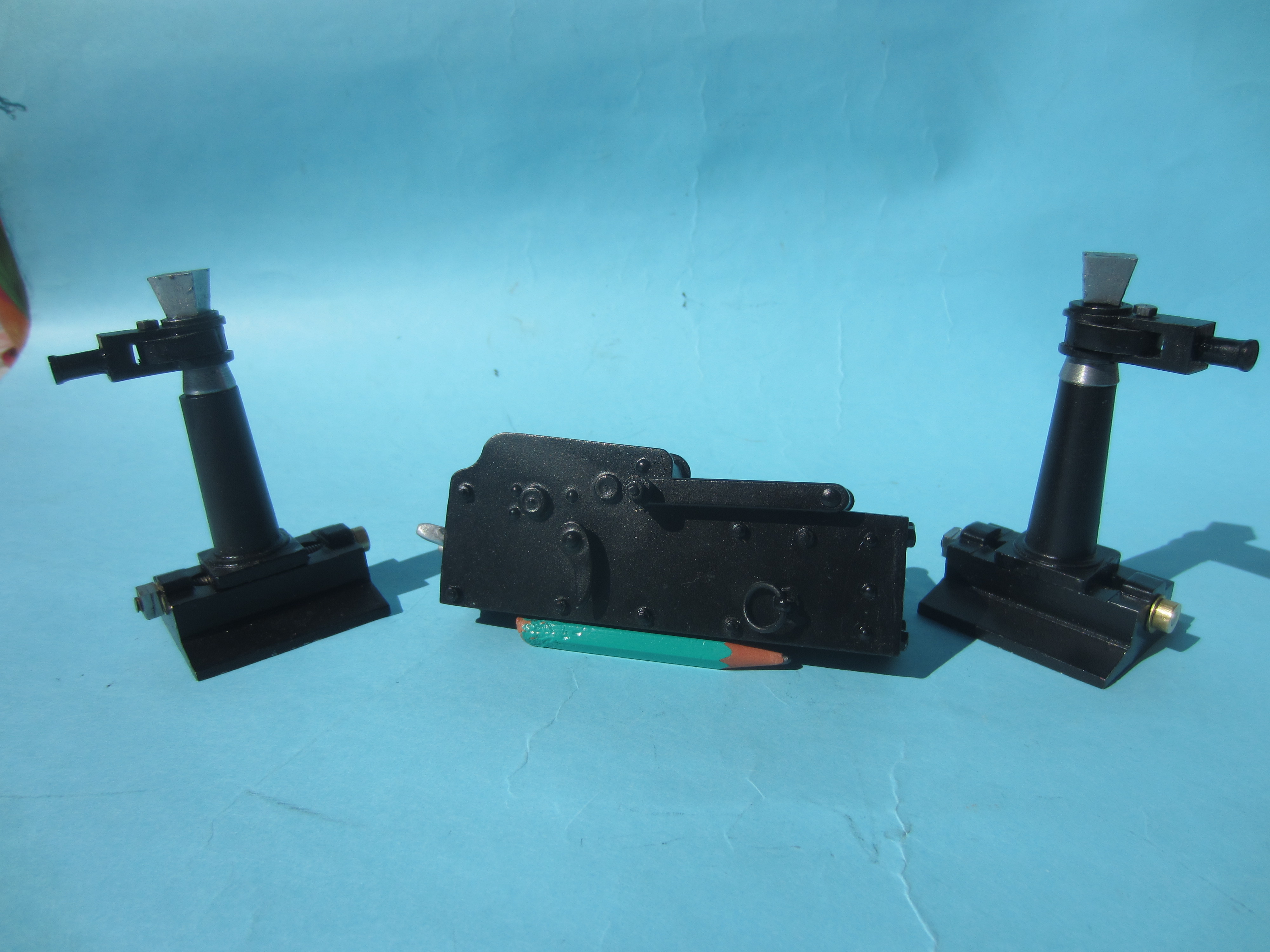

c'est les 3 crics de la loco...question : comment est réalisé le platelage arriere du cric horizontal ?

[Malevthi]

Très jolis petits accessoires, c'est de la micromécanique !

[epine43]

merci !
le deplacement latéral des crics verticaux fonctionne...j'aurai pu faire fonctionner la fonction verticale , mais personne ne l'aurait remarqué ...alors....

[epine43]

j'ai une question a BEROLA... comment a t-il fixé ses lettres laiton sur les réservoirs de sa Furka ? je ne crois pas au collage , craint le soudage a l'étain les lettres vont se désaligner je pense , et pour peindre c'est pas évident !

[epine43]

par ailleur j'ai regardé les dinantiers Turcs sous You tube...ils font des merveilles avec leur petit marteaux , introuvable par ici ou ailleurs...
aussi j'ai modifié un marteau ordinaire avec 3 boules interchangeables (sur tige M4 ), ça marche bien , je vais meme faire une plus petite tete pour les cerclages cuivre de mes 2 domes de vapeur ....
je voulais joindre une photo , et ben le cadre "envoyer un fichier" a disparu !!!!!

[berola]

j'ai une question a BEROLA... comment a t-il fixé ses lettres laiton sur les réservoirs de sa Furka ? je ne crois pas au collage , craint le soudage a l'étain les lettres vont se désaligner je pense , et pour peindre c'est pas évident !

Bonsoir
J'ai tout simplement étamé avec de la pâte a étamer le verso de chaque lettre . J'ai également étamé toute la surface en laiton des caisses a eau . Puis j'ai soigneusement disposé les lettres a leur emplacement en travaillant a plat (loco sur le coté ) .
Il ne restait plus qu'à chauffer doucement le tout pour que les parties étamées fondent et se soudent ensemble .
Pour la peinture soit a l'aérographe , soit au pinceau il suffit de masquer la surface des lettres avec le ruban adhésif de peintre.
Depuis 20 ans ça n'a pas bougé .
@+

[epine43]

j'avais peur que les lettres bougent quand la pate devient liquide et que lorsqu' on chauffe la lettre d'aprés la premiere bouge...je mettrai une pince au fur et a mesure.

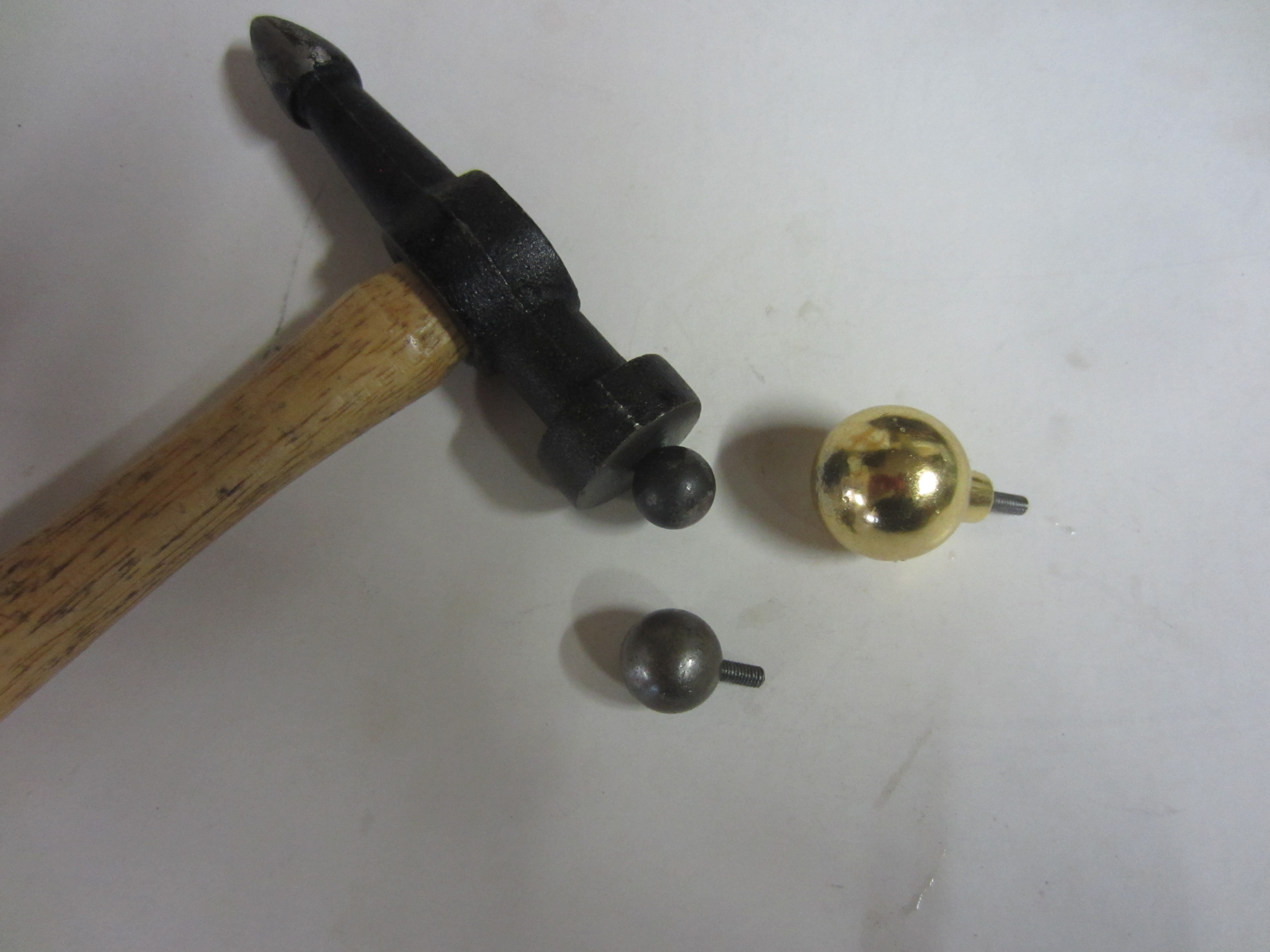

voila le marteu plein de tetes (réference a pierre Boulez )

[berola]

Il faut que l'étamage soit fin sans bosses de soudure .
Il faut tout chauffer dans la masse avec un chalumeau a large flamme.
Ne pas chauffer lettre par lettre mais l'ensemble des lettres disposées bien a plat
Pas besoin de pince .

[epine43]

j'en frémis d'avance ! on va essayer dans quelques temps....
