Re: PROJET LANZ Bulldog HL12 (ech 1/4,5)
Très belles pièces Zap !
Je me régale !!!
Georges
Je me régale !!!
Georges
Le travail est bien une maladie !
Puisqu'il y a une médecine du travail !!! ( Coluche )
Georges ( CAV 1925 )
Puisqu'il y a une médecine du travail !!! ( Coluche )
Georges ( CAV 1925 )
Re: PROJET LANZ Bulldog HL12 (ech 1/4,5)
Bon je ne frappe pas comme un sourd quand même. J'ai bien une presse, mais c'est une 15T, alors au niveau sensibilité il y a mieux. Quoi qu'il en soit, j'ignorai qu'il fallait utiliser la pressepaterson a écrit :J'ai des broches de ce type (2 et 3mm); une presse à crémaillère de 1T suffit AMPLEMENT pour rainurer et tout en douceur Mais au marteau ???????
D'ailleurs, les miennes s'appellent "broche à pousser", ....... mais pas à frapper.
La prochaine fois, je ferai comme tu dis!
Le diable est dans les détails (CAV737 - MECA5729 - FLNJ)
Re: PROJET LANZ Bulldog HL12 (ech 1/4,5)
apres avoir cassé une broche , j'utilise la presse 1,5 tonnes..par contre un petit coup de maillet pour amorcer le brochage fait que la broche est bien droite et calée , ainsi la presse attaque bien droit , ce qui est fondamental...
Re: PROJET LANZ Bulldog HL12 (ech 1/4,5)
Bonjour,
Juste une question bête de quelqu'un qui n'y connait pas grand chose... Si j'avais cette manip à faire, vu les efforts qu'il y a en jeu, j'essaierai d'utiliser un "gros" serre-joint dont la partie fixe serait légèrement modifiée pour laisser passer la broche.
J'ai dit une bêtise ?
@++
Patrick
Juste une question bête de quelqu'un qui n'y connait pas grand chose... Si j'avais cette manip à faire, vu les efforts qu'il y a en jeu, j'essaierai d'utiliser un "gros" serre-joint dont la partie fixe serait légèrement modifiée pour laisser passer la broche.
J'ai dit une bêtise ?
@++
Patrick
- paterson
- Messages : 4915
- Enregistré le : ven. 28 mai 2010 23:06
- Localisation : Tournefeuille (31)
- Contact :
Re: PROJET LANZ Bulldog HL12 (ech 1/4,5)
Salut Patrick,
un serre-joint reste un serre-joint (Lapalice). Il n'y a pas de guidage suffisant, surtout pour démarrer. Il faut savoir que les dents sont disposées sur un "plan incliné" par rapport à la face arrière. Ces dents extrèmement aiguisées arrache le métal pour faire la rainure; d'autre part, avec des broches plus grosses, ont fait une passe, puis on intercale une cale d'épaisseur connue, et on refait un passage; Il est qques fois nécessaire de faire 3 passages avec des cales de + en + épaisses; ceci dans le but d'avoir l'ouverture adéquate pour la clavette.
En outre, une petite presse à crémaillère a d'autres fonctions pour l'atelier. C'est donc un bon investissement.
un serre-joint reste un serre-joint (Lapalice). Il n'y a pas de guidage suffisant, surtout pour démarrer. Il faut savoir que les dents sont disposées sur un "plan incliné" par rapport à la face arrière. Ces dents extrèmement aiguisées arrache le métal pour faire la rainure; d'autre part, avec des broches plus grosses, ont fait une passe, puis on intercale une cale d'épaisseur connue, et on refait un passage; Il est qques fois nécessaire de faire 3 passages avec des cales de + en + épaisses; ceci dans le but d'avoir l'ouverture adéquate pour la clavette.
En outre, une petite presse à crémaillère a d'autres fonctions pour l'atelier. C'est donc un bon investissement.
Cordiales salutations vaporistes
Roger31 (CAV 1258)
http://picasaweb.google.com/109200417126637456771" onclick="window.open(this.href);return false;
http://www.trainvapeur-toulouse.com" onclick="window.open(this.href);return false;
Roger31 (CAV 1258)
http://picasaweb.google.com/109200417126637456771" onclick="window.open(this.href);return false;
http://www.trainvapeur-toulouse.com" onclick="window.open(this.href);return false;
Re: PROJET LANZ Bulldog HL12 (ech 1/4,5)

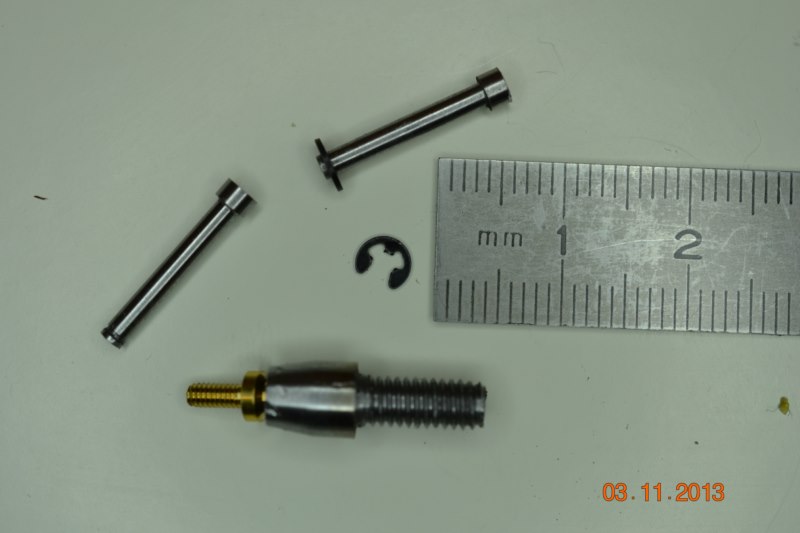

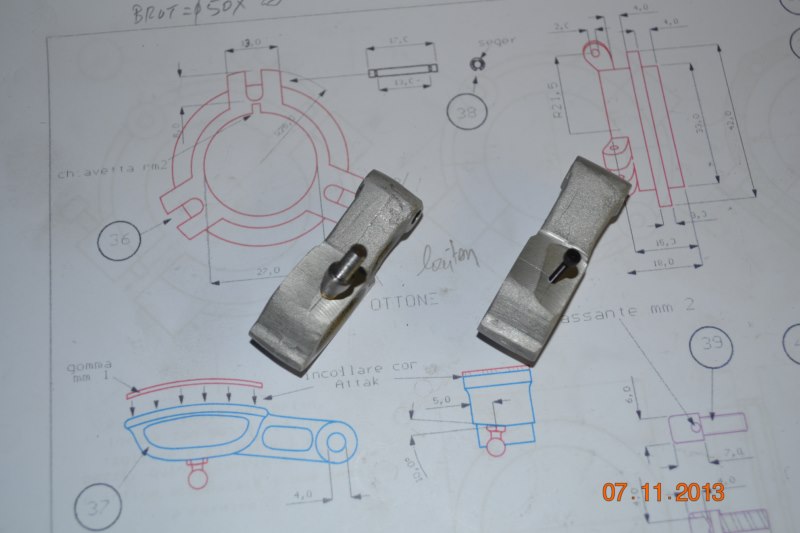

(Ph59, 60, 61) La petite taille des tirants réglables des patins de l’embrayage centrifuge est compliquée à cause du faible diamètre des composantes et du grand porte-à-faux. Pour usiner les pivots de ϕ2mm, partir d’un axe d’acier au plomb de 3mm. Il faut absolument travailler avec des pinces pour éviter de casser des outils et améliorer la précision. Commencer par la rainure du clips en travaillant au plus près de la pince. Après cela en une seule passe et avance fine, passer de 3 à 2mm de diamètre. Recommencer en sortant un peu plus l’axe de la pince ceci pou éviter le fléchissement de la pièce.
Les deux images c'est pour donner une idée de l'ordre de grandeur.
LeZap
Les deux images c'est pour donner une idée de l'ordre de grandeur.
LeZap
Le diable est dans les détails (CAV737 - MECA5729 - FLNJ)
- Georges Villette
- Messages : 2294
- Enregistré le : lun. 31 mai 2010 20:21
- Localisation : Villette d'Anthon
Re: PROJET LANZ Bulldog HL12 (ech 1/4,5)
Et bien mon Zap !
Tu t'en es bien sorti !!!!
Georges
Tu t'en es bien sorti !!!!
Georges
Le travail est bien une maladie !
Puisqu'il y a une médecine du travail !!! ( Coluche )
Georges ( CAV 1925 )
Puisqu'il y a une médecine du travail !!! ( Coluche )
Georges ( CAV 1925 )
- Malevthi
- Administrateur du site
- Messages : 5008
- Enregistré le : ven. 28 mai 2010 21:13
- Localisation : Digne les Bains (04)
Re: PROJET LANZ Bulldog HL12 (ech 1/4,5)
C'est proche de l'horlogerie Je redoute souvent l'usinage de pièces si petites (et longues)
Le vrai trésor, c'est de transmettre ses connaissances (pas les virus !)
- Georges Villette
- Messages : 2294
- Enregistré le : lun. 31 mai 2010 20:21
- Localisation : Villette d'Anthon
Re: PROJET LANZ Bulldog HL12 (ech 1/4,5)
Thierry !
Cà explique celà !!!
http://bloooo.fr/forums/viewtopic.php?f=26&t=4064" onclick="window.open(this.href);return false;
Georges
Cà explique celà !!!
http://bloooo.fr/forums/viewtopic.php?f=26&t=4064" onclick="window.open(this.href);return false;
Georges
Le travail est bien une maladie !
Puisqu'il y a une médecine du travail !!! ( Coluche )
Georges ( CAV 1925 )
Puisqu'il y a une médecine du travail !!! ( Coluche )
Georges ( CAV 1925 )
Re: PROJET LANZ Bulldog HL12 (ech 1/4,5)
Comme dis Georges, la loupe binoculaire est diablement utile.

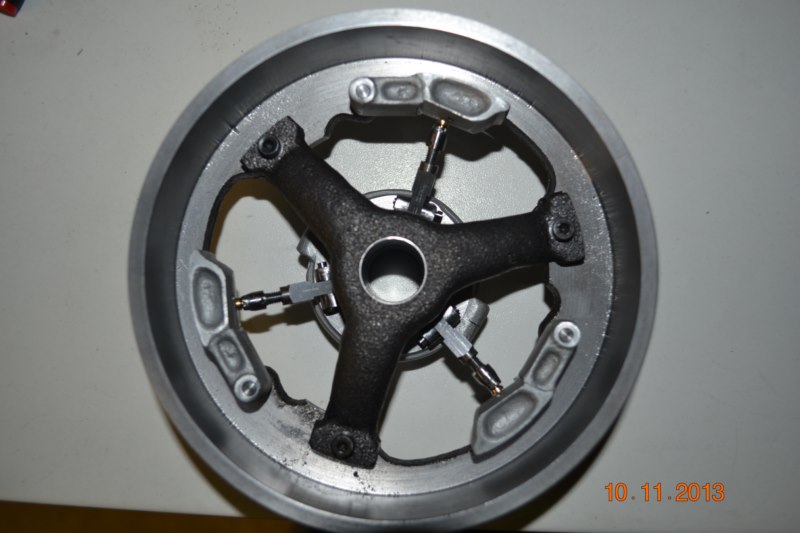

Ci-dessous, le détail de l'embrayage centrifuge dont les réglages sont on ne peut plus délicats
LeZap
Ci-dessous, le détail de l'embrayage centrifuge dont les réglages sont on ne peut plus délicats
LeZap
Le diable est dans les détails (CAV737 - MECA5729 - FLNJ)
Re: PROJET LANZ Bulldog HL12 (ech 1/4,5)

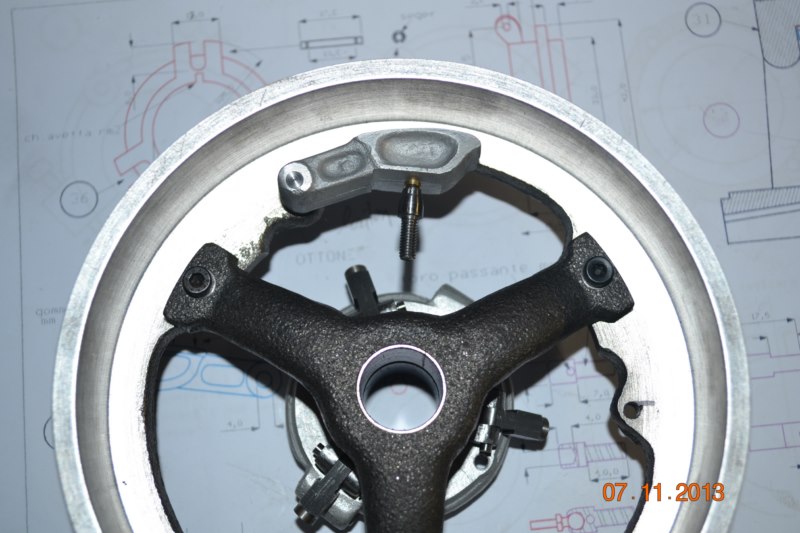

(Ph65) Embrayage terminé, les bras de forces sont très délicats à usiner-régler. Tout doit parfaitement coïncider. Contrairement aux apparences, ce n’est pas un embrayage centrifuge, mais bien un embrayage à commande manuelle fonctionnant avec une butée et des bras de forces actionnant les patins de verrouillage
LeZap
LeZap
Le diable est dans les détails (CAV737 - MECA5729 - FLNJ)
Re: PROJET LANZ Bulldog HL12 (ech 1/4,5)
Bonjour,
Message aux connaisseurs.
Je dois à présent commencer la mise en peinture, vu que je dois "refermer" définitivement certaine pièce
j'hésite entre le noir brillant et le vert foncé brillant
On les trouve souvent en noir, mais je pense que sa livrée d'origine est du vert très foncé
LeZap
Message aux connaisseurs.
Je dois à présent commencer la mise en peinture, vu que je dois "refermer" définitivement certaine pièce
j'hésite entre le noir brillant et le vert foncé brillant
On les trouve souvent en noir, mais je pense que sa livrée d'origine est du vert très foncé
LeZap
Le diable est dans les détails (CAV737 - MECA5729 - FLNJ)
Re: PROJET LANZ Bulldog HL12 (ech 1/4,5)
Bonjour !
Vert !
@+
Vert !
@+
@ + pif, au plaisir de vous lire
Le flux et le reflux me font marée (Devos)
Le flux et le reflux me font marée (Devos)
