pompe à engrenages

[minimotoriste]

Bonsoir tout le monde
Pour un projet futur lointain ;enfin un jour peut-être j aurai besoin de groupes hydrauliques , j ai essayé de faire une pompe à engrenages (en plastoc ) et le résultat me convient bien :à 1000 Tm j ai 0.4 Lm et 4 bars de pression maxi voici quelques photos

Sans le moteur

Ce qu elle a dans le ventre


La prochaine étape sera avec des engrenages en acier module 1.5
Bonne soirée .@+++.Henry.

[ludique]

Beau et efficace...!

[berola]

Bonjour

En technique vapeur le type de pompe est surtout lié a la qualité des clapets ( lorsqu'il y en a !)
Les pompes a engrenages fonctionnent très bien mais ne montent pas en pression aussi bien que des pompes a piston
ou les pompes a membrane. toutefois pour nos fabrications amateur , car au niveau industriel c'est différent .
Pour les engrenages je pense qu'il faut privilégier le laiton ou l'inox , l'acier ? bof !
beau travail quand même
@+

[ludique]

Les pompes de graissage des moteurs thermiques sont toujours à engrenages, et celles que j'ai déjà démontées étaient équipées de pignons en acier; sur les moteurs à vapeur, je ne sais pas, mais il est vrai que la lubrification d'une ligne d'arbre ne nécessite que peu de pression..

[Trompi]

Je m'étonne de la réflexion disant que les pompes à engrenages donnent peu de pression.

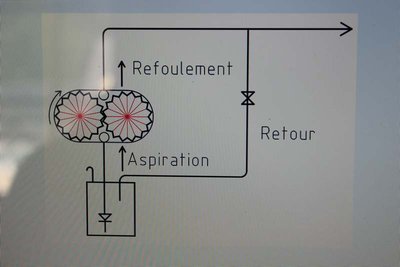

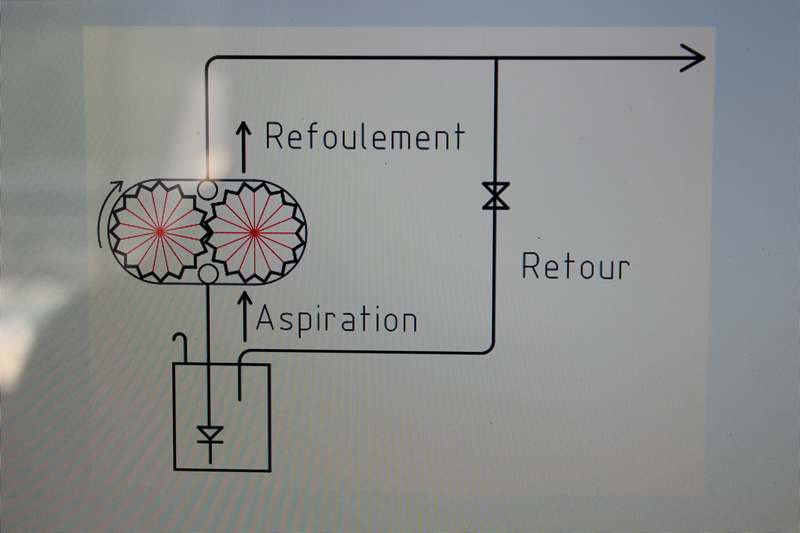

J'ai l'expérience de ces pompes utilisées sur tous les brûleurs fioul à pulvérisation mécanique.
On règle le débit nécessaire en ouvrant plus ou moins la vanne de bipasse sur le retour. L'accès à ce réglage est réservé aux professionnels.
De toute façon cette vanne ne peut-être totalement fermée, précisément parce que la pression monterait beaucoup trop et
risquerait d'endommager le brûleur.
les pressions utilisées couramment se situent entre 8 et 12 bars

[ZAPJACK]

Très belle réalisation et soigné.
La pression dépend, entr'autre, de la qualité d'usinage. S'il y a du jeu entre les engrenages, ce sera une source de problèmes.
Trop de jeu latéral = idem.
@ Ludique: tout les moteurs thermiques n'ont pas nécessairement une pompe à engrenages.
Auparavant, les pompes à pistons étaient la norme.
LeZap

[minimotoriste]

Bonsoir tout le monde

car au niveau industriel c'est différent

Je pense que la "berola" a tout dit .Perso j ai fait éclater une pompe hydraulique a engrenages ( je m étais planter dans la distribution )
Le bidouillage que je vous ai présente a pour but de valider une pompe fabrication maison qui servira à actionner des vérins (en version définitive les pignons seront en acier) et les rapports pression débit et puissance absorbée me conviennent parfaitement (sans calculs savants )
Pour la petite histoire j étais aller voir les prix des mini-groupes hydrauliques utilisés sur les maquettes de camion
Bonne soirée .@+++.Henry.
