Moteur pilon à double effet

Message non lu par Mr-Phil »

Bonjour à tous.
C'est une grande joie pour moi en cette fin d'après midi, mon premier moteur à double effet tourne :bravo
Je me suis inspiré des plans de Jacques, moteur à coulisse de Stephenson mais je n'ai fait qu'un mono cylindre et sans les coulisses, donc sans inversion de rotation.
Mais en toute sincérité je ne pensais pas le voir tourner (ou alors bien plus tard et avec plus d'ennuis)
Là certes il fuit (on l'entend bien), mais j'arrive à le faire tourner à 0,6 bar.
J'ai fait une vidéo vite fait pour vous montrer (il y avait du vent désolé pour le son).
Demain je pensais le plonger dans un seau d'eau pour localiser les fuites, vous pensez que l'idée est idiote ou ça craint pas ?
https://www.youtube.com/watch?v=L9Z0f6677-U

Avatar du membre
rhavrane
Messages : 1846
Enregistré le : ven. 11 févr. 2011 19:00
Localisation : Saint-Mandé
Contact :

Re: Moteur pilon à double effet

Message non lu par rhavrane »

Bonjour Phil,
bravo déjà pour ce résultat.
Plonger une machine dans un seau, quelle idée :o
Le comportement d'une machine à l'air n'est pas celui d'une machine fonctionnant à la vapeur, et les fuites font partie du jeu, et il convient d'abord de valider son fonctionnement à la vapeur !
Si la fuite est minime, elle ne gênera pas le fonctionnement de la machine sinon tu auras une vision réaliste de sa qualité sous vapeur.
Des exemples de tests positifs.. ou moins...
https://www.youtube.com/watch?v=GnWISxcB4r8
https://www.youtube.com/watch?v=y73mGzQFkOE
Là tu peux entendre et voir la fuite au niveau du presse-étoupes du cylindre avant, et pourtant je vais la laisser, pas envie de tout redémonter :
https://www.youtube.com/watch?v=Wzb2Y0TZU1U
Raphaël
La vapeur oui, et avec son ...
Mes vidéos: http://www.youtube.com/user/rhavrane
Membre du MYCP : http://mycparis.fr/

Avatar du membre
vaperigord
Messages : 298
Enregistré le : jeu. 20 déc. 2018 22:40

Re: Moteur pilon à double effet

Message non lu par vaperigord »

:coucou:
pas besoin de lui faire prendre un bain forcé si tu le fais fonctionner à la vapeur ( ce qui est la finalité d'un moteur à vapeur ) tu verras tout de suite où sont les fuites.

Avatar du membre
gégé89
Messages : 2220
Enregistré le : sam. 14 mai 2011 10:41
Localisation : yonne

Re: Moteur pilon à double effet

Message non lu par gégé89 »

:coucou:
ou de l'eau savonneuse sur un pinceau en attendant une chaudiere
il tourne bien facilement TOP le volant un peu voilé :D

MYB
Messages : 19
Enregistré le : mer. 21 avr. 2021 22:57

Re: Moteur pilon à double effet

Message non lu par MYB »

Bonsoir, c'est sympa ce petit moteur il fonctionne parfaitement 😅, bravo "MYB"

Avatar du membre
Zéphyrin
Messages : 2878
Enregistré le : sam. 3 sept. 2011 20:25
Localisation : Essonne
Contact :

Re: Moteur pilon à double effet

Message non lu par Zéphyrin »

beaucoup de fuites proviennent d'une distribution mal réglée, ouverture tardive de l'admission par ex, en plus des causes évidentes comme les presse-étoupes, et les contacts entre surfaces mal ajustées comme les couvercles et boite à tiroir; c'est très simple à corriger !
de plus, si ça tourne à faible pression c'est bien, pas de points durs, parfois irrécupérables...
le volant ne peut pas rester comme ça, à mon humble avis, enfoncer à force un bouchon dans l'alésage et recommencer le perçage bien centré sur le tour. si c'est le vilebrequin qui n'est pas rectiligne, il faut le reprendre entre pointes pour retoucher la partie qui porte le volant.

Avatar du membre
Mr-Phil
Messages : 267
Enregistré le : lun. 13 févr. 2012 20:53
Localisation : 48000 Lozère

Re: Moteur pilon à double effet

Message non lu par Mr-Phil »

Merci les gars :)
Bon ok, je ne vais pas lui faire prendre un bain.
Le problème c'est que je n'ai pas de chaudière, d'où l'idée du seau d'eau (j'ai préféré vous demander avant)
Mais l'idée de gégé est simple à mettre en œuvre, je vais faire ça.

Et effectivement le volant est voilé, c'est le dernier que j'avais, c'est un des volants que m'avait offert Fernand, il est percé à 5mm mais mon arbre fait 4mm, j'ai donc inséré un morceau de tube 5 x 4 mais ce n'est pas parfait.
Si j'avais plus de précisions avec mon tour à bois, je souderais une barre de 5 et je le repercerais, mais le risque que ce soit pire est important...

Avatar du membre
Zéphyrin
Messages : 2878
Enregistré le : sam. 3 sept. 2011 20:25
Localisation : Essonne
Contact :

Re: Moteur pilon à double effet

Message non lu par Zéphyrin »

je connais ton problème, j'ai eu il y a longtemps un accessoire "tour à bois" sur une machine universelle "val d'or" pour faire mes premiers essais.
tout dépend de ce que tu peux mettre dans la broche de ton tour à bois pour tenir des tiges de métal bien concentrique, un mandrin de perceuse, des pinces fendues ?

Avatar du membre
Mr-Phil
Messages : 267
Enregistré le : lun. 13 févr. 2012 20:53
Localisation : 48000 Lozère

Re: Moteur pilon à double effet

Message non lu par Mr-Phil »

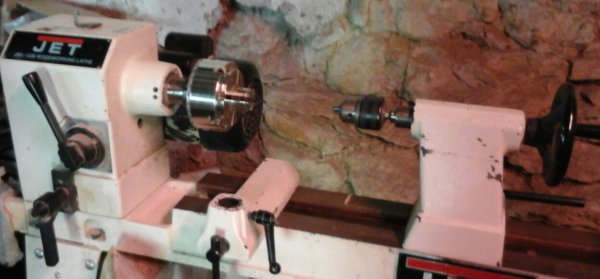

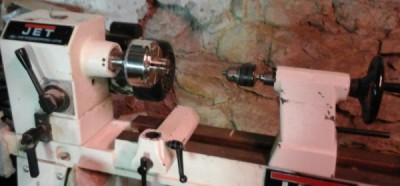

Je ne suis pas sûr de comprendre la question, alors voilà mon tour.
L'axe est à 15 cm au dessus du banc, et j'ai 80 cm entre pointes

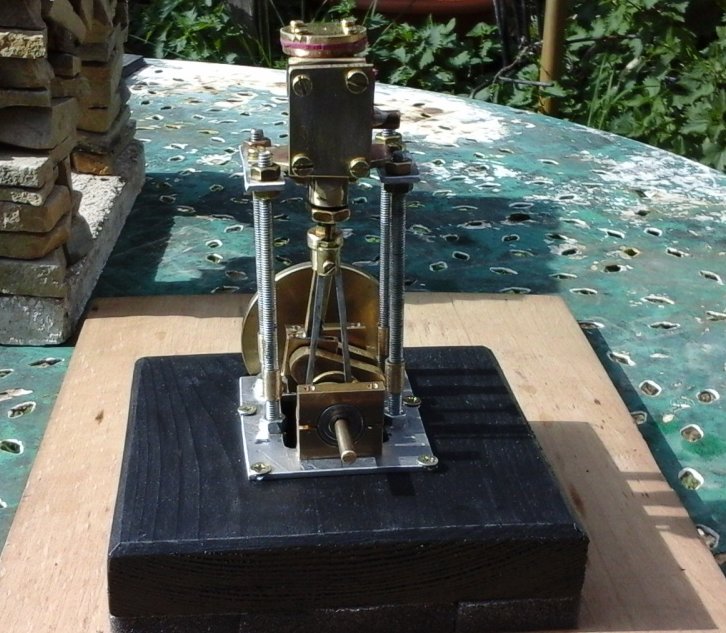

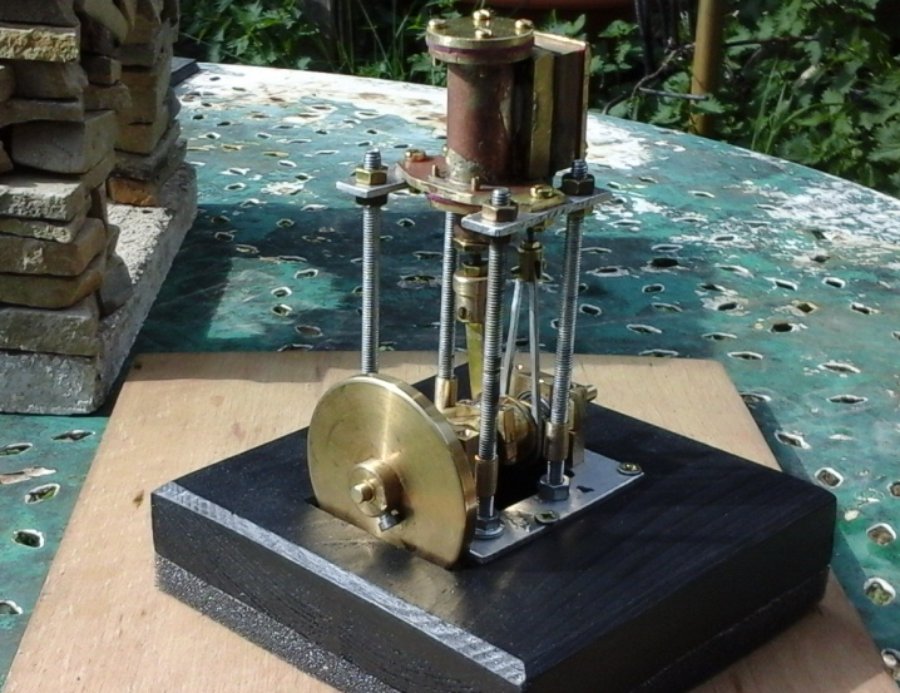

J'ai refait la bielle de l'excentrique

Et j'ai trouvé 3 fuites dont une très grosse, les soudures sont foireuses,
mais je pense que je vais les refaire à l'étain plutôt qu'à l'argent, pour ne pas aggraver les problèmes.
Sur la vidéo j'accélère en 2 fois, la 1ère je monte à 1 bar, la 2ème 1,5 bar, et je fini à 0,5 bar, donc très encourageant :D
https://www.youtube.com/watch?v=kIUcajjdSxw

Avatar du membre
vaperigord
Messages : 298
Enregistré le : jeu. 20 déc. 2018 22:40

Re: Moteur pilon à double effet

Message non lu par vaperigord »

:coucou:
Effectivement ça bulle bien pour les soudures si tu ne maitrises pas bien la brasure argent (il faut s'entrainer ) tu pouvais souder à l'étain plus facile et suffisant pour ce moteur s'il ne fonctionne pas à la vapeur.

Avatar du membre
Papy pop-pop
Messages : 638
Enregistré le : jeu. 3 nov. 2011 18:36
Localisation : Sud Bretagne

Re: Moteur pilon à double effet

Message non lu par Papy pop-pop »

vaperigord a écrit :
dim. 25 avr. 2021 21:59
:coucou:
effectivement ça bulle bien pour les soudures si tu ne maîtrise pas bien la brasure argent (il faut s'entraîner ) tu pouvait souder a l'étain plus facile et suffisant pour ce moteur s'il ne fonctionne pas a la vapeur
Avantage de l'étain: en chauffant moins on risque moins de déformer. Rappel: ce n'est pas le métal d'apport qu'il faut chauffer. Ce sont les pièces à braser. Quand elles sont assez chaudes le simple contact du métal d'apport le fait fondre et filer.
Quand on veut on trouve les moyens. Quand on ne veut pas on trouve un prétexte.

Avatar du membre
Mr-Phil
Messages : 267
Enregistré le : lun. 13 févr. 2012 20:53
Localisation : 48000 Lozère

Re: Moteur pilon à double effet

Message non lu par Mr-Phil »

Oui, comme je le précisais j'ai préféré faire ça à l'étain, et ça c'est bien passé.
https://www.youtube.com/watch?v=0S15Wun-0go

Maintenant je vais commencer une chaudière, une verticale car je n'en ai jamais encore fait.

Merci à tous pour vos remarques et vos commentaires TOP

Avatar du membre
Malevthi
Administrateur du site
Messages : 4631
Enregistré le : ven. 28 mai 2010 21:13
Localisation : Digne les Bains (04)

Re: Moteur pilon à double effet

Message non lu par Malevthi »

C'est déjà un très bon début. Même à l'étain, les brasures ne risquent rien à la vapeur !
Par contre la chaudière ce sera brasure à l'argent.
Le vrai trésor, c'est de transmettre ses connaissances (pas les virus !)

Avatar du membre
Mr-Phil
Messages : 267
Enregistré le : lun. 13 févr. 2012 20:53
Localisation : 48000 Lozère

Re: Moteur pilon à double effet

Message non lu par Mr-Phil »

:lol: Promis :!:
