bonne question ! 1992 , avec Pierre Vissac et M Vacher comme mentor...hélas tous deux disparus...

Avatar du membre
berola
Messages : 2387
Enregistré le : ven. 28 mai 2010 20:46
Site Internet
Localisation : Ardèche/Drôme
Contact :

Re: nouveau projet

Message non lu par berola »

epine43 a écrit :
mer. 27 juil. 2022 20:50
bonne question ! 1992 , avec Pierre Vissac et M Vacher comme mentor...hélas tous deux disparus...
Deux très bons constructeurs avec qui on a passé de bons moments ......
CAV 430
Je ne me lasse pas d'être utile , la nature m'a fait ainsi.   (Léonard de Vinci )
on ne résoud pas les problèmes avec ceux qui les ont créés .  (Enstein)

pascal krg
Messages : 160
Enregistré le : lun. 27 sept. 2021 13:46

Re: nouveau projet

Message non lu par pascal krg »

Bonjour,

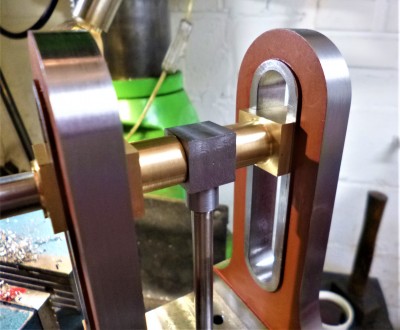

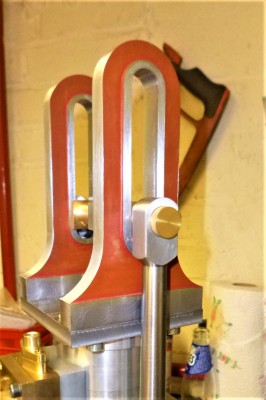

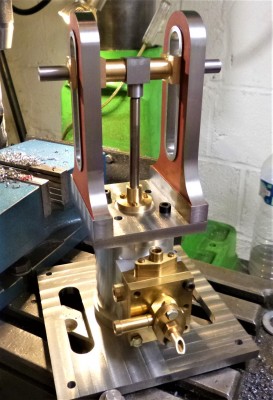

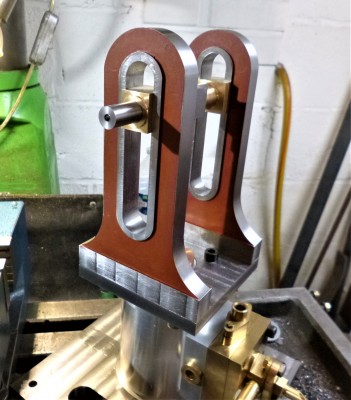

un peu d'avancement sur le moteur, les deux guides sont fait, c'était amusant au diviseur mais long, d'autant plus que j'ai malgré tout commis
une erreur... une rainure est 2mm plus haute que l'autre, je crois que j'ai fait un tout de vernier en trop... :aie:
Si non les deux pièces en laiton qui passent dans les guides sont encore un peu juste à mon gout, sa frotte, la rainure fait 16mm et les pieces font
16mm, vaudrai mieux 15,99 ou 15,98 je pense.
Prochaine étape les deux bielles et les colonnes qui supporteront l'ensemble. Commander le volant aussi, qui fera 350mm, et un gros nettoyage de l'atelier :lol:
J'ai aussi été chercher un peu de matière première la semaine dernière de laiton alu inox acier etc, pour info le laiton est à 9 euros le kg toutes formes confondues, inox 5 euros, acier 1,5 euros le kg, alu etc faut voir sur place, il y a aussi du bronze etc, c'est près de Bruxelles.
P1040108 (2).JPG
P1040110 (2).JPG
P1040111 (2).JPG

Bonne fin de week-end TOP

pascal krg
Messages : 160
Enregistré le : lun. 27 sept. 2021 13:46

Re: nouveau projet

Message non lu par pascal krg »

Bonjour,

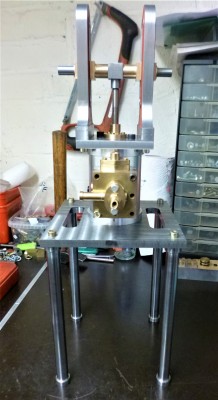

voila les 4 petites colonnes sont faites.
Je vais maintenant m'attaquer au mécanisme de levier du tiroir, pas mal de petites pièces à faire ;-)
je vais voir pour la longueur des deux bielles, faire un peu d'ajustage au niveau de mes guides car ça coince un peu :lol:
P1040113 (2).JPG

pascal krg
Messages : 160
Enregistré le : lun. 27 sept. 2021 13:46

Re: nouveau projet

Message non lu par pascal krg »

Bonjour,

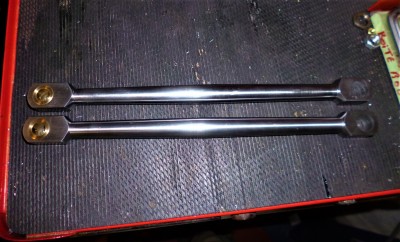

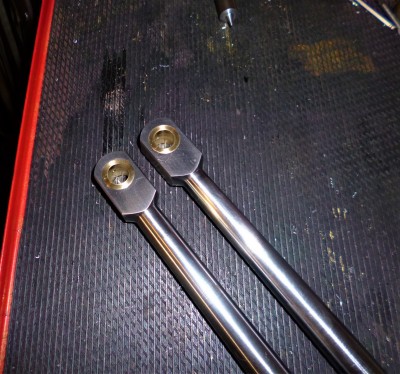

finalement fait fait les deux bielles, 280mm de long, encore quelques petites traces d'usinage à faire partir. Reste plus qu'a finir l'usinage des coulisses pour le centrage des bielles dans leurs passages :)
Je me demande si je n'aurai pas du les usiner dans un diamètre plus grand pour avoir des têtes de bielle plus large mais bon.
J'ai fait l'usinage de celle ci conique, 16mm au centre et 13mm aux têtes de bielle.
Après je vais un peu voir pour réaliser le socle du moteur etc, si mes calcules sont bon le moteur devrais faire environ 80 cm de hauteur, moi qui
avait dit vouloir faire des moteurs plus petit.... mdr
P1040128 (3).JPG
P1040126 (2).JPG
Bonne semaine à tous.

Avatar du membre
Malevthi
Administrateur du site
Messages : 4901
Enregistré le : ven. 28 mai 2010 21:13
Localisation : Digne les Bains (04)

Re: nouveau projet

Message non lu par Malevthi »

Toujours du très beau travail, et pas dans la miniature ! 80cm de haut, il faudra de la place pour la stocker et une jolie chaudière pour la nourrir !
Le vrai trésor, c'est de transmettre ses connaissances (pas les virus !)

pascal krg
Messages : 160
Enregistré le : lun. 27 sept. 2021 13:46

Re: nouveau projet

Message non lu par pascal krg »

Merci Malevthi ;-)

Oui pour la chaudière il va falloir une belle, j'ai déjà envisagé plusieurs fois d'en faire une mais je ne suis pas très à l'aise pour souder l'inox, il faudrait que j'apprenne à souder au chalumeau ou au TIG.

pascal krg
Messages : 160
Enregistré le : lun. 27 sept. 2021 13:46

Re: nouveau projet

Message non lu par pascal krg »

Bonjour,

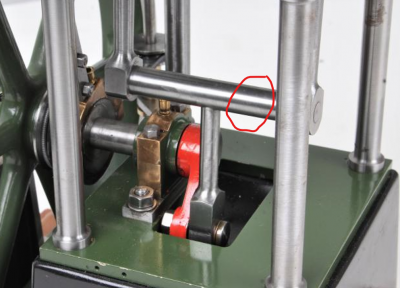

une petite question un peu bête, est ce que l'axe entre les deux bielles est fixe ou mobile ?

Merci :D
Capture d’écran 2022-08-17 152612.png

Avatar du membre
Malevthi
Administrateur du site
Messages : 4901
Enregistré le : ven. 28 mai 2010 21:13
Localisation : Digne les Bains (04)

Re: nouveau projet

Message non lu par Malevthi »

Je dirais fixe, sinon l'ensemble se plie quand le maneton pousse dessus. Mais je ne connais pas suffisamment cette machine pour en être sûr. Attendons l'avis des spécialistes...
Le vrai trésor, c'est de transmettre ses connaissances (pas les virus !)

pascal krg
Messages : 160
Enregistré le : lun. 27 sept. 2021 13:46

Re: nouveau projet

Message non lu par pascal krg »

Merci Malevthi TOP
Je pensais aussi qu'il était fixe si non je pense qu'il y aurait un genre de contre effet de balancement
Je vais commander mon volant maintenant avant de pouvoir allez plus loin pour voir le cotes de la manivelle etc.
Je vais voir un peu pour le mécanisme du tiroir :)

pascal krg
Messages : 160
Enregistré le : lun. 27 sept. 2021 13:46

Re: nouveau projet

Message non lu par pascal krg »

Bonjour,

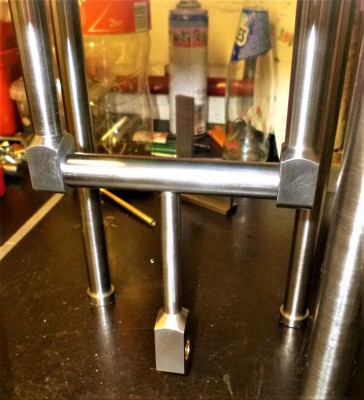

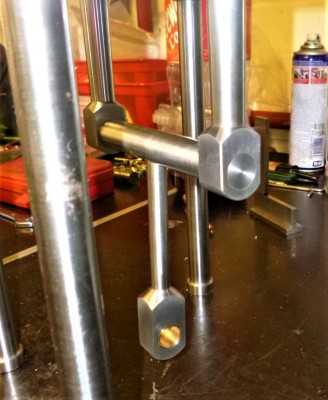

voila pour les bielles c'est fini, reste un petit polissage à faire. J'ai fait deux vis moletées pour la fixation sur les guides.
Maintenant que je connait le diamètre de l'axe du volant et le déplacement du piston je vais essayer de faire une belle manivelle,
encore des heures de boulot mdr
P1040134 (2).JPG
P1040132 (2).JPG
P1040130 (2).JPG


Bon week-end à tous.

Avatar du membre
Zéphyrin
Messages : 3089
Enregistré le : sam. 3 sept. 2011 20:25
Localisation : Essonne
Contact :

Re: nouveau projet

Message non lu par Zéphyrin »

l'ensemble des 2 bielles et de l'entretoise du bas ainsi que la petite tige de bielle forment ensemble une bielle rigide. une seule tête de bielle sur le maneton et 2 pieds de bielle sur la crosse de la tige de piston.
en tous cas, tu n'as pas mégoté sur la matière, ça va peser un bon poids !

pascal krg
Messages : 160
Enregistré le : lun. 27 sept. 2021 13:46

Re: nouveau projet

Message non lu par pascal krg »

Salut Zéphyrin,

super merci pour les infos TOP

Oui je ne serait pas étonné que sa passe les 25 kg une fois fini :shock: Au moins il sera bien stable.
Le volant à lui seul fait 5 kg si je me souviens bien.

pascal krg
Messages : 160
Enregistré le : lun. 27 sept. 2021 13:46

Re: nouveau projet

Message non lu par pascal krg »

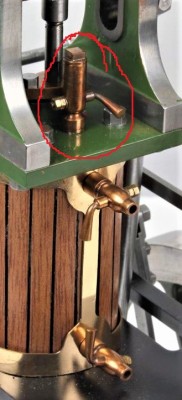

Une petite question, à quoi sert le petit robinet sur le haut du cylindre ? même fonction que les deux autres ?

merci.
phpThumb_generated_thumbnail (22).jpg

Avatar du membre
berola
Messages : 2387
Enregistré le : ven. 28 mai 2010 20:46
Site Internet
Localisation : Ardèche/Drôme
Contact :

Re: nouveau projet

Message non lu par berola »

Sur la machine originelle comme celle que je possède ce robinet n'existe pas .
Je ne vois d'ailleurs pas son utilité
CAV 430
Je ne me lasse pas d'être utile , la nature m'a fait ainsi.   (Léonard de Vinci )
on ne résoud pas les problèmes avec ceux qui les ont créés .  (Enstein)
