Moteur Elmer plan N°43
Allez un petit moteur qui ma l'air sympathique, le N° 43.
Modifié en dernier par vilbrequin le ven. 23 août 2019 09:50, modifié 1 fois.
- minimotoriste
- Messages : 2198
- Enregistré le : mer. 6 juin 2012 03:54
- Localisation : 82 castelsarrasin
Re: Moteur Elmer N°43
![coucou :coucou:](./images/smilies/coucou.gif)
Après le 42 et il y a le 43
![Très content :D](./images/smilies/icon_e_biggrin.gif)
Son système d inversion est très sympa ,Je suis allé voir la petite animation vidéo (alors je partage sans ton autorisation
![pastaper pastaper](./images/smilies/taper.gif)
Bonne soirée .@+++.Henry.
- vilbrequin
- Messages : 1229
- Enregistré le : ven. 7 janv. 2011 23:16
- Localisation : Essonne
Re: Moteur Elmer N°43
Bonjour tout le monde, les bricoles de la matinée : palier du vilebrequin et lui même. Bon on m'attend pour l'apéro à plus ![Clin d’oeil ;-)](./images/smilies/icon_e_wink.gif)
![Clin d’oeil ;-)](./images/smilies/icon_e_wink.gif)
Re: Moteur Elmer N°43
Très joli modèle, je vois que tu en est déjà au N°43...
Mais je reconnais bien la distribution de Hackworth, j'ai fait une loco avec cette distribution, simple et efficace, avec l'excentrique à 90°, pratique à caler !
![Image](http://mk1.ti1ca.com/x3ly95g2.jpg)
Mais je reconnais bien la distribution de Hackworth, j'ai fait une loco avec cette distribution, simple et efficace, avec l'excentrique à 90°, pratique à caler !
![Image](http://mk1.ti1ca.com/x3ly95g2.jpg)
François-Marie, not quite a know-it-all
https://photos.app.goo.gl/MZJvmep2uQ4HedYD9
https://www.youtube.com/c/francoismariemeunier
https://photos.app.goo.gl/MZJvmep2uQ4HedYD9
https://www.youtube.com/c/francoismariemeunier
Re: Moteur Elmer N°43
Bonjour à tous !
C'est un beau petit moteur qui promet avec un bel usinage
Elle me tenterait bien cette distribution ! Elle ressemble beaucoup à celle qui était
employée chez Orenstein & Kopel !
Je vais suivre ce poste avec avec attention !
Bonne journée à tous !
C'est un beau petit moteur qui promet avec un bel usinage
![top TOP](./images/smilies/canon.gif)
![:bravo: :bravo](./images/smilies/100624101214874205.gif)
Elle me tenterait bien cette distribution ! Elle ressemble beaucoup à celle qui était
employée chez Orenstein & Kopel !
Je vais suivre ce poste avec avec attention !
![saute jump](./images/smilies/Jumpy.gif)
Bonne journée à tous !
- vilbrequin
- Messages : 1229
- Enregistré le : ven. 7 janv. 2011 23:16
- Localisation : Essonne
Re: Moteur Elmer N°43

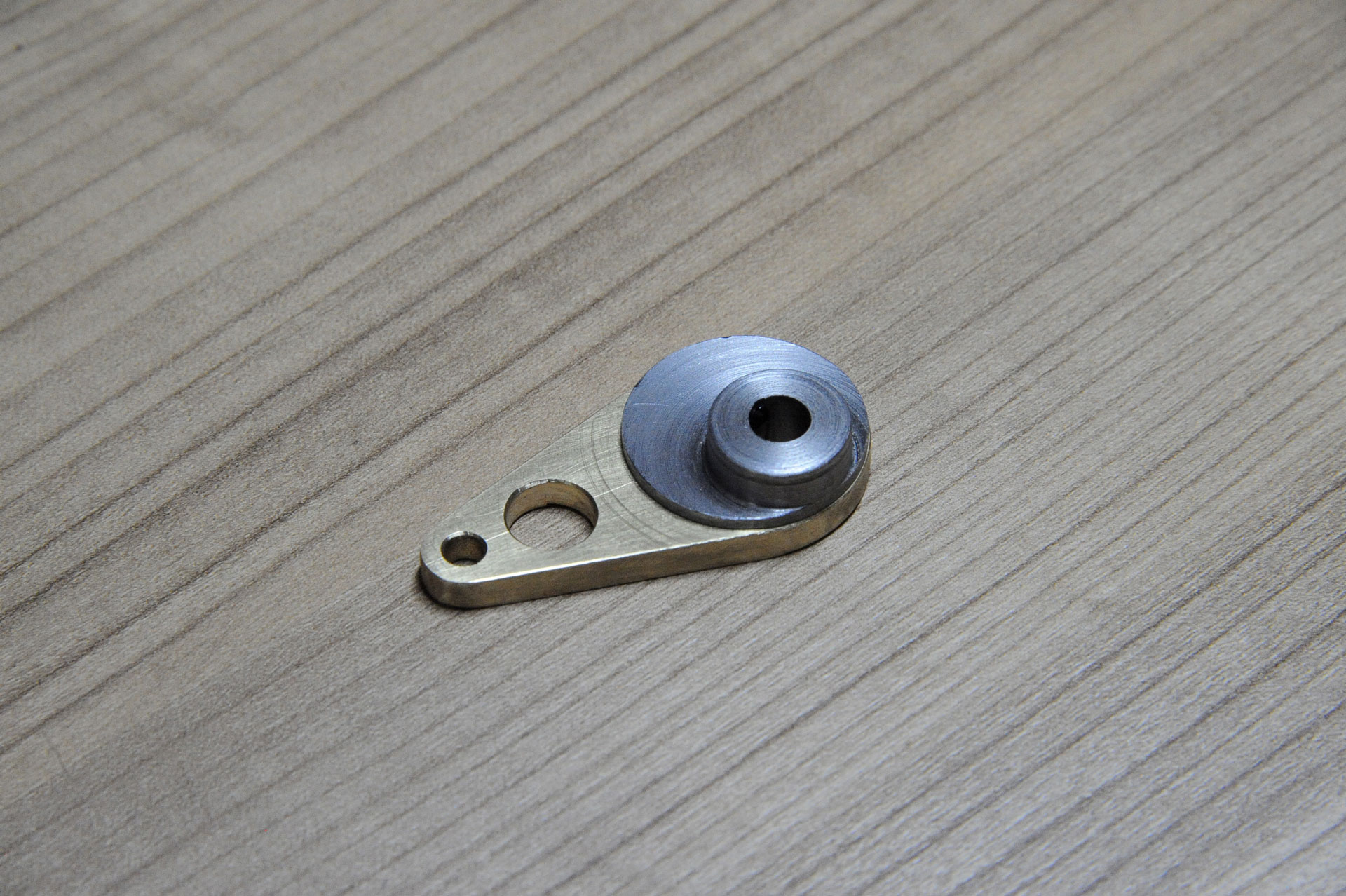

Réalisation du jour: excentrique et la commande . A plus les amis ![Clin d’oeil ;-)](./images/smilies/icon_e_wink.gif)
![Clin d’oeil ;-)](./images/smilies/icon_e_wink.gif)
Re: Moteur Elmer N°43
![Très content :D](./images/smilies/icon_e_biggrin.gif)
Chouette ce p'tit moteur
![top TOP](./images/smilies/canon.gif)
Comment a tu usiner l'excentrique
![Clin d’oeil ;-)](./images/smilies/icon_e_wink.gif)
@ + pif, au plaisir de vous lire
Le flux et le reflux me font marée (Devos)
Le flux et le reflux me font marée (Devos)
- vilbrequin
- Messages : 1229
- Enregistré le : ven. 7 janv. 2011 23:16
- Localisation : Essonne
Re: Moteur Elmer N°43
Pour l'excentrique, diamètre ext 24 ensuite 20 puis centrage sur la fraiseuse (merci la dro) décalage de 5 puis perçage et passage de l'alésoir de 6. Reprise sur le tour avec un axe usiné gras pour l'alésage de 6 et usinage de la partie extérieur au diamètre 10 et mise à l'épaisseur. Non d'un chien c'est plus facile à faire qua dire!
![Clin d’oeil ;-)](./images/smilies/icon_e_wink.gif)
![Clin d’oeil ;-)](./images/smilies/icon_e_wink.gif)
- vilbrequin
- Messages : 1229
- Enregistré le : ven. 7 janv. 2011 23:16
- Localisation : Essonne
Re: Moteur Elmer N°43

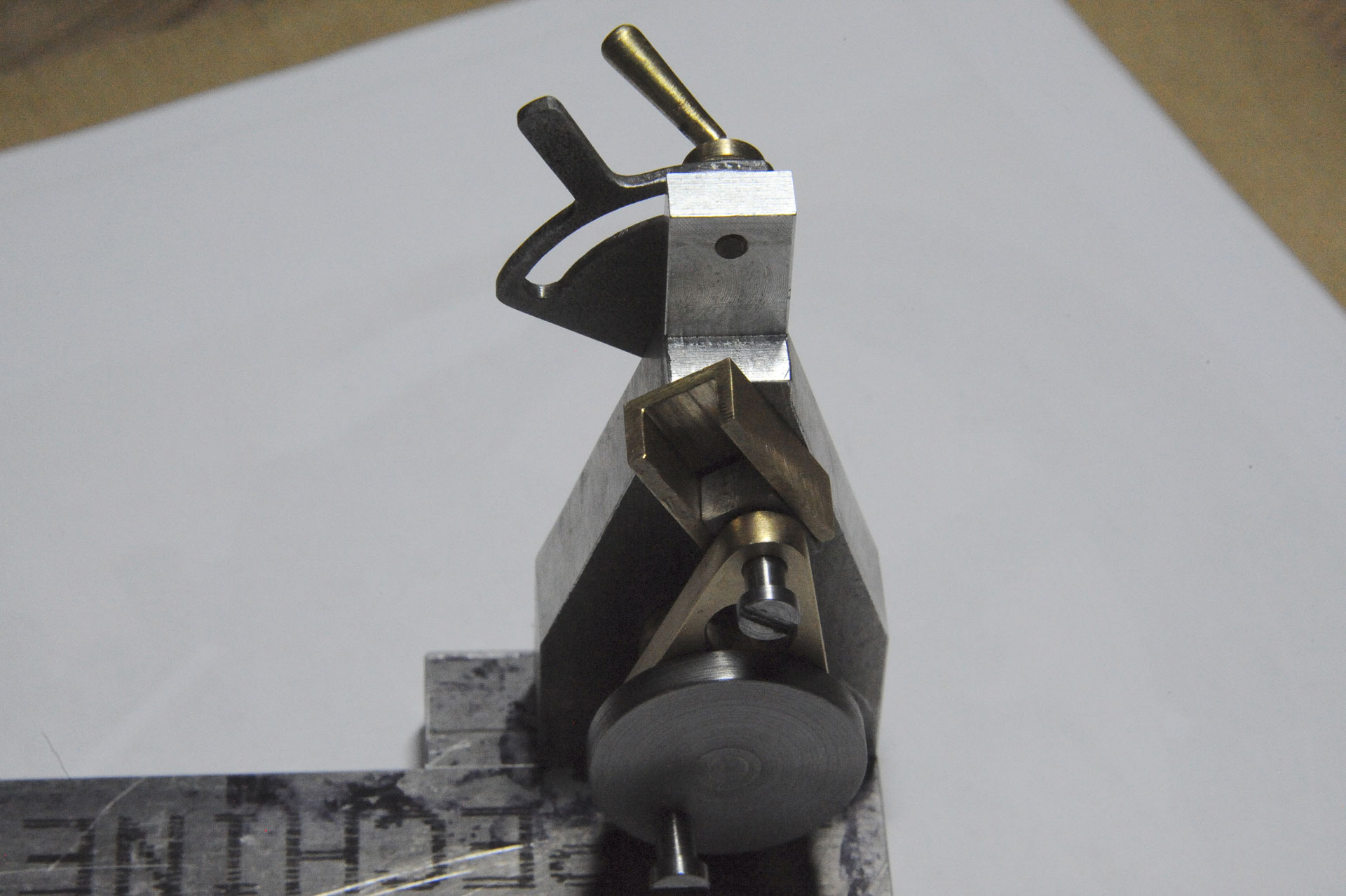

Bonjour à tous, voici les petites bricole des dernier jours: système d'inversion ![Clin d’oeil ;-)](./images/smilies/icon_e_wink.gif)
![Clin d’oeil ;-)](./images/smilies/icon_e_wink.gif)
- paterson
- Messages : 4915
- Enregistré le : ven. 28 mai 2010 23:06
- Localisation : Tournefeuille (31)
- Contact :
Re: Moteur Elmer N°43
![coucou :coucou:](./images/smilies/coucou.gif)
Belle finition des pièces
![:bravo: :bravo](./images/smilies/100624101214874205.gif)
Cordiales salutations vaporistes
Roger31 (CAV 1258)
http://picasaweb.google.com/109200417126637456771" onclick="window.open(this.href);return false;
http://www.trainvapeur-toulouse.com" onclick="window.open(this.href);return false;
Roger31 (CAV 1258)
http://picasaweb.google.com/109200417126637456771" onclick="window.open(this.href);return false;
http://www.trainvapeur-toulouse.com" onclick="window.open(this.href);return false;
Re: Moteur Elmer N°43
![coucou :coucou:](./images/smilies/coucou.gif)
![:bravo: :bravo](./images/smilies/100624101214874205.gif)
![Rire :lol:](./images/smilies/icon_lol.gif)
- minimotoriste
- Messages : 2198
- Enregistré le : mer. 6 juin 2012 03:54
- Localisation : 82 castelsarrasin
Re: Moteur Elmer N°43
Bonjour tout le monde
"vilbrequin" beau boulot
Ahh le bon vieil aluminium pechiney il y a un moment qu elle a été laminée la platine de base
Mais c est qu il l œil ce Gégé
Bonne journée .@+++.Henry.
![:bravo: :bravo](./images/smilies/100624101214874205.gif)
Ahh le bon vieil aluminium pechiney il y a un moment qu elle a été laminée la platine de base
![clin :clin:](./images/smilies/clin.gif)
gégé89 a écrit : tu as eu un petit souçi en pliant le levier laiton
Mais c est qu il l œil ce Gégé
![Clin d’oeil ;-)](./images/smilies/icon_e_wink.gif)
Bonne journée .@+++.Henry.
- vilbrequin
- Messages : 1229
- Enregistré le : ven. 7 janv. 2011 23:16
- Localisation : Essonne
Re: Moteur Elmer N°43
Oui il à œil Gégé, le levier laiton c'est cassé en le pliant, un petit coup de brasure et hop c'est reparti ![Clin d’oeil ;-)](./images/smilies/icon_e_wink.gif)
![Clin d’oeil ;-)](./images/smilies/icon_e_wink.gif)
Re: Moteur Elmer N°43
Pas de bol pour ce petit levier ! mais on ne remarque plus rien...
cette distribution de vapeur est super simple et efficace, et très spectaculaire à voir fonctionner, un très joli moteur en préparation !
perso, je coude ces poignées après chauffage au rouge de la partie à couder au chalumeau avec une très fine buse (sur des boisseaux de petits robinets par ex) j'ai eu de la casse aussi !
cette distribution de vapeur est super simple et efficace, et très spectaculaire à voir fonctionner, un très joli moteur en préparation !
perso, je coude ces poignées après chauffage au rouge de la partie à couder au chalumeau avec une très fine buse (sur des boisseaux de petits robinets par ex) j'ai eu de la casse aussi !
François-Marie, not quite a know-it-all
https://photos.app.goo.gl/MZJvmep2uQ4HedYD9
https://www.youtube.com/c/francoismariemeunier
https://photos.app.goo.gl/MZJvmep2uQ4HedYD9
https://www.youtube.com/c/francoismariemeunier
- vilbrequin
- Messages : 1229
- Enregistré le : ven. 7 janv. 2011 23:16
- Localisation : Essonne
Re: Moteur Elmer N°43
Bonjour tout le monde, un peu de bricole : la bielle de commande pour le tiroir et le bloc cylindre alu chemisé avec un tube laiton de 16x18, la glace et le couvercle supérieur, c'est tout pour le moment ![Clin d’oeil ;-)](./images/smilies/icon_e_wink.gif)
![Clin d’oeil ;-)](./images/smilies/icon_e_wink.gif)
