moteur Atkinson

Message non lu par gégé89 »

:coucou:

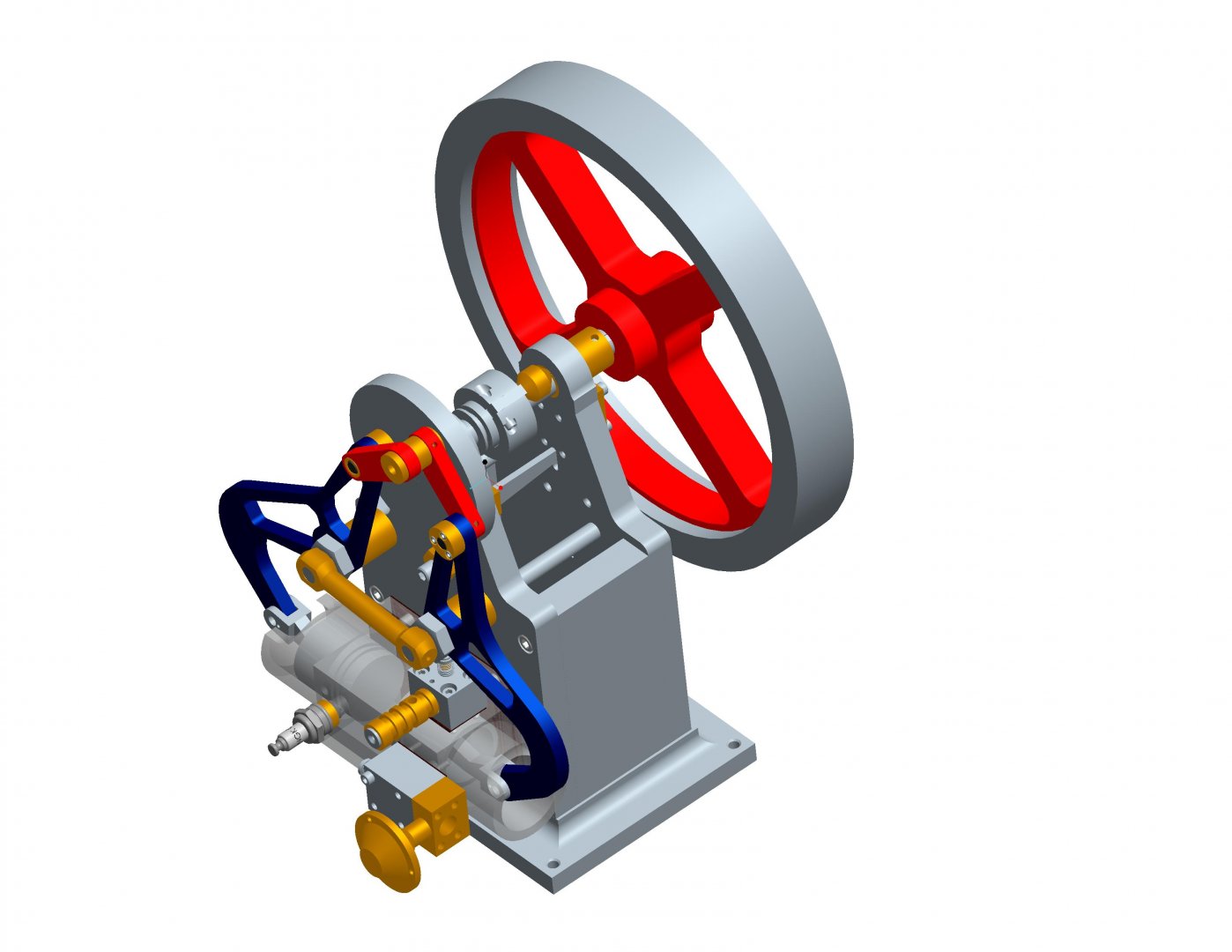

je vais tenter la construction de ce moteur particulier,c'est surtout de le faire tourner qui doit être délicat
2 pistons dans le même cylindre jusque la ça va :D et 2 soupapes admission échappement mais pas d'arbre a came ,la dépression et pression doivent les ouvrir.
2 vidéos pour comprendre le fonctionnement avec l’icône "sous titre et paramètre "pour traduire en français ou autre :)

https://www.youtube.com/watch?v=FUegJAnUZtk&feature=emb_logo
https://www.youtube.com/watch?v=Z4JfejLWcso
Fichiers joints

Avatar du membre
vilbrequin
Messages : 1229
Enregistré le : ven. 7 janv. 2011 23:16
Localisation : Essonne

Re: moteur Atkinson

Message non lu par vilbrequin »

Intéressant, y a pas de raison que tu n'y arrives pas, tu vas nous faire une petite merveille TOP

Avatar du membre
Mr-Phil
Messages : 349
Enregistré le : lun. 13 févr. 2012 20:53
Localisation : Lozère

Re: moteur Atkinson

Message non lu par Mr-Phil »

Aller pour chipoter
gégé89 a écrit :
mer. 17 févr. 2021 19:35
2 soupapes admission échappement mais pas d'arbre a came ,la dépression et pression doivent les ouvrir.
C'est des clapets alors, comme sur des compresseurs. ;-)

J'ai hâte de voir la suite.

Avatar du membre
Malevthi
Administrateur du site
Messages : 5036
Enregistré le : ven. 28 mai 2010 21:13
Localisation : Digne les Bains (04)

Re: moteur Atkinson

Message non lu par Malevthi »

Chouette, un de plus jump TOP
Le vrai trésor, c'est de transmettre ses connaissances (pas les virus !)

Avatar du membre
Zéphyrin
Messages : 3215
Enregistré le : sam. 3 sept. 2011 20:25
Localisation : Essonne
Contact :

Re: moteur Atkinson

Message non lu par Zéphyrin »

c'est le plan de Dave Gingery ?
il parait que la mise au point est particulièrement délicate, aussi longue que la construction; 2 jours de plus de taff pour toi donc...
j'ai vérifié sur ta chaine vidéo, il y a bien déjà un moteur Atkinson !

Avatar du membre
Malevthi
Administrateur du site
Messages : 5036
Enregistré le : ven. 28 mai 2010 21:13
Localisation : Digne les Bains (04)

Re: moteur Atkinson

Message non lu par Malevthi »

Le vrai trésor, c'est de transmettre ses connaissances (pas les virus !)

Avatar du membre
ludique
Messages : 3846
Enregistré le : mar. 6 juil. 2010 22:39
Localisation : Bourges

Re: moteur Atkinson

Message non lu par ludique »

Un beau défi, surtout que dans le commentaire de la 1ère vidéo le constructeur dit qu'il a mis 500 h pour le réaliser et 500h pour le mettre au point...
Mais tu y arriveras.. TOP
Nullam rem ex nihilo..(Lucrèce)

Avatar du membre
Papy pop-pop
Messages : 688
Enregistré le : jeu. 3 nov. 2011 18:36
Localisation : Sud Bretagne

Re: moteur Atkinson

Message non lu par Papy pop-pop »

Mr-Phil a écrit :
mer. 17 févr. 2021 20:03
Aller pour chipoter
gégé89 a écrit :
mer. 17 févr. 2021 19:35
2 soupapes admission échappement mais pas d'arbre a came ,la dépression et pression doivent les ouvrir.
C'est des clapets alors, comme sur des compresseurs. ;-)
Comme aussi sur de nombreux moteurs 2 temps dont ceux de nos anciennes mobylettes.
Quand on veut on trouve les moyens. Quand on ne veut pas on trouve un prétexte.

Avatar du membre
berola
Messages : 2668
Enregistré le : ven. 28 mai 2010 20:46
Site Internet
Localisation : Ardèche/Drôme
Contact :

Re: moteur Atkinson

Message non lu par berola »

Bonjour

Comme aussi sur de nombreux moteurs 2 temps dont ceux de nos anciennes mobylettes.

Inexact car les anciennes mobylettes n'avaient pas de clapets d'admission .C'était un moteur 2T très simple .
D'abord il y eu un seul canal transfert , ensuite il y en a eux deux , avant d'arriver aux clapets de bas moteur
faits en clinquant métallique actuellement largement utilisés dans les moteurs de scooters .
@+
CAV 430
Je ne me lasse pas d'être utile , la nature m'a fait ainsi.   (Léonard de Vinci )
on ne résoud pas les problèmes avec ceux qui les ont créés .  (Enstein)

Avatar du membre
Papy pop-pop
Messages : 688
Enregistré le : jeu. 3 nov. 2011 18:36
Localisation : Sud Bretagne

Re: moteur Atkinson

Message non lu par Papy pop-pop »

berola a écrit :
ven. 19 févr. 2021 09:52
Bonjour

Comme aussi sur de nombreux moteurs 2 temps dont ceux de nos anciennes mobylettes.

Inexact car les anciennes mobylettes n'avaient pas de clapets d'admission .C'était un moteur 2T très simple .
D'abord il y eu un seul canal transfert , ensuite il y en a eux deux , avant d'arriver aux clapets de bas moteur
faits en clinquant métallique actuellement largement utilisés dans les moteurs de scooters .
@+
Bien d'accord avec toi. Je n'aurais pas dû mettre "anciennes". Ma "Mob" n'avait pas de clapet, mais vers 1990 celles de mes enfants...
Quand on veut on trouve les moyens. Quand on ne veut pas on trouve un prétexte.

Avatar du membre
berola
Messages : 2668
Enregistré le : ven. 28 mai 2010 20:46
Site Internet
Localisation : Ardèche/Drôme
Contact :

Re: moteur Atkinson

Message non lu par berola »

C'est vrai que j'ai pas mal "bricolé" sur ces moteurs qu'ils soient Motobécane ou Peugeot
CAV 430
Je ne me lasse pas d'être utile , la nature m'a fait ainsi.   (Léonard de Vinci )
on ne résoud pas les problèmes avec ceux qui les ont créés .  (Enstein)

Avatar du membre
vaperigord
Messages : 501
Enregistré le : jeu. 20 déc. 2018 22:40

Re: moteur Atkinson

Message non lu par vaperigord »

:coucou:
une simple formalité pour toi ;-)

Avatar du membre
gégé89
Messages : 2361
Enregistré le : sam. 14 mai 2011 10:41
Localisation : yonne

Re: moteur Atkinson

Message non lu par gégé89 »

:coucou:
500 heures de mise au point :shock: quand meme :aie:

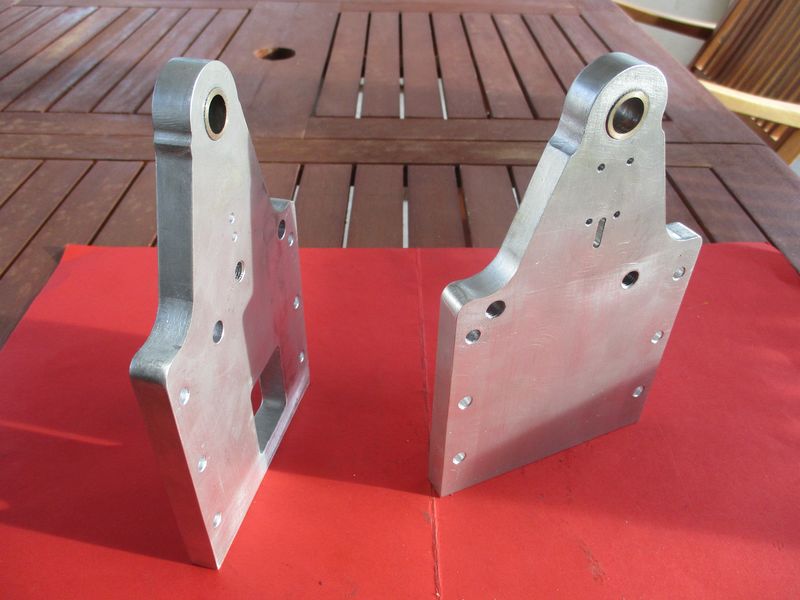

j'ai commencé par le bloc carter ,il devra etre étanche pour contenir l'eau de refroidissement.
Fichiers joints
IMG_4576 [800x600].JPG
IMG_4575 [800x600].JPG
IMG_4574 [800x600].JPG
IMG_4573 [800x600].JPG
IMG_4572 [800x600].JPG
IMG_4571 [800x600].JPG
IMG_4570 [800x600].JPG
IMG_4569 [800x600].JPG

Avatar du membre
gégé89
Messages : 2361
Enregistré le : sam. 14 mai 2011 10:41
Localisation : yonne

Re: moteur Atkinson

Message non lu par gégé89 »

:coucou:

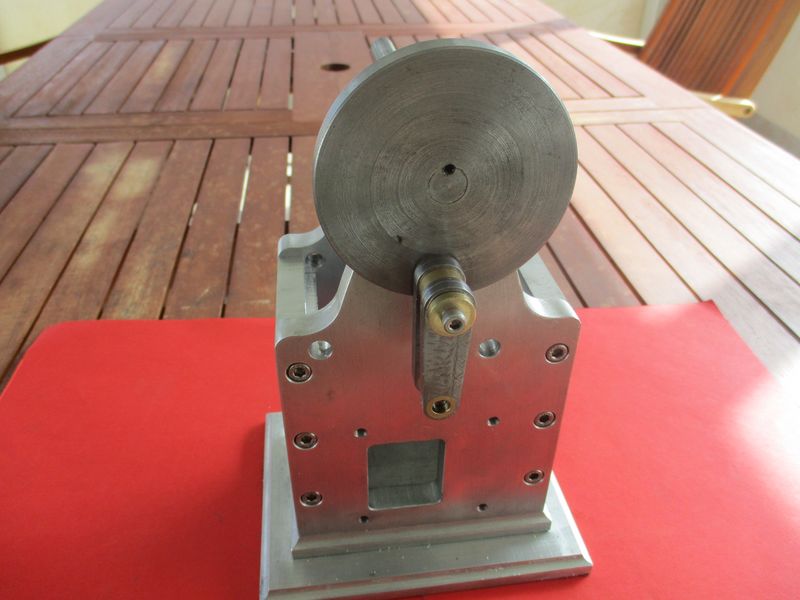

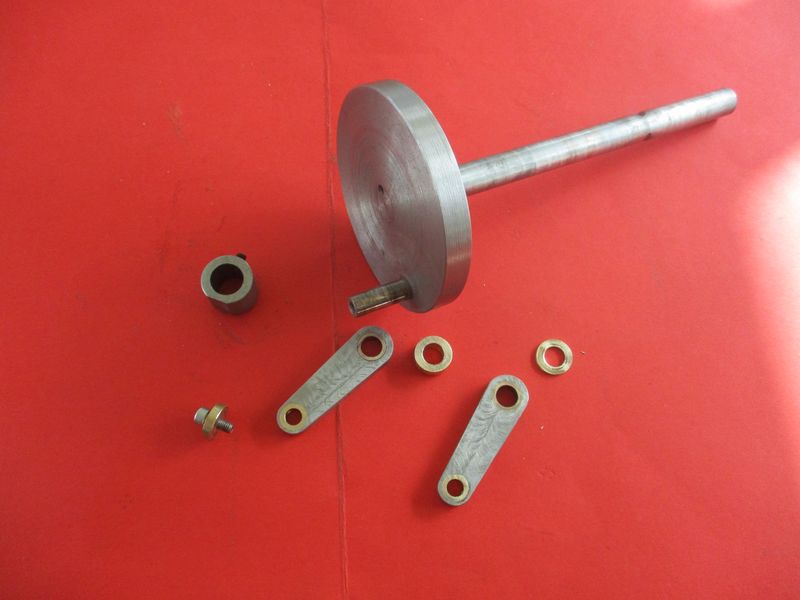

un peu de pieces de faite,le vilebrequin avec ses 2 biellettes,et le régulateur
Fichiers joints
IMG_4595 [800x600].JPG
IMG_4593 [800x600].JPG
IMG_4592 [800x600].JPG
IMG_4589 [800x600].JPG
IMG_4586 [800x600].JPG

Avatar du membre
gégé89
Messages : 2361
Enregistré le : sam. 14 mai 2011 10:41
Localisation : yonne

Re: moteur Atkinson

Message non lu par gégé89 »

:coucou:

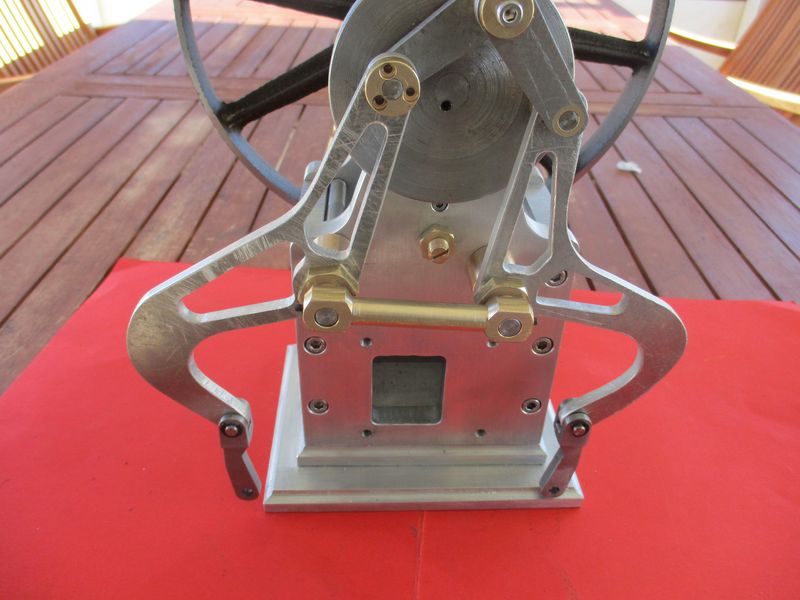

la suite avec le volant,les bielles principale et inférieur ,axes et bagues d'articulations .
Fichiers joints
IMG_4606 [800x600].JPG
IMG_4605 [800x600].JPG
IMG_4604 [800x600].JPG
IMG_4603 [800x600].JPG
IMG_4602 [800x600].JPG
