Contra-Motor de Benz

2T,4T, H&M ...
Avatar du membre
minimotoriste
Messages : 2088
Enregistré le : mer. 6 juin 2012 03:54
Localisation : 82 castelsarrasin

Contra-Motor de Benz

Message non lu par minimotoriste »

Bonsoir tout le monde
C est un modèle moteur de https://www.ts-modelldampfmaschinen.de/

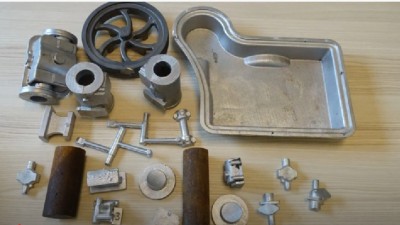

Pour commencer on reçoit ça
fonderies contra-Grande.jpg

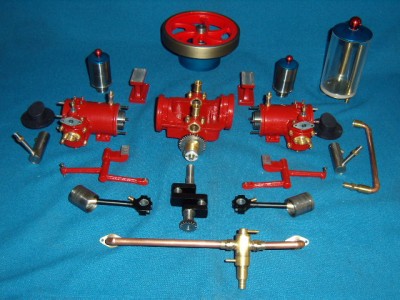

Apres beaucoup beaucoup de jours on arrive a ça
pieces contra.JPG

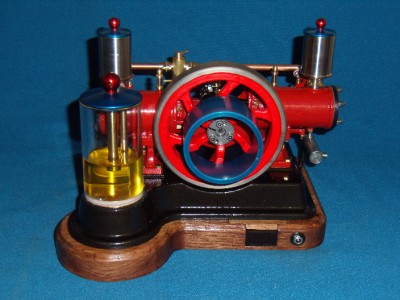

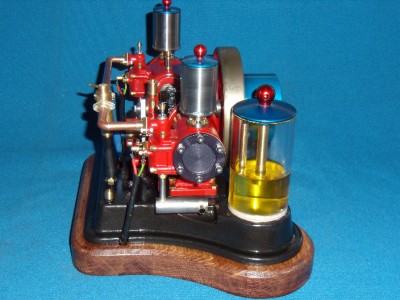

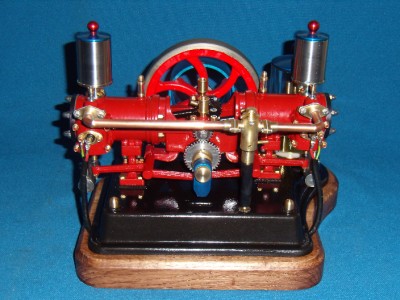

Et enfin le voila
ccontra 1.jpg
contra 2.jpg
contra 3.jpg
Puis un jour il tourne (non sans mal ) ce matin doing
https://www.youtube.com/watch?v=q7XrboYc7GY&t=7s
Prochaine étape montage d un allumage à étincelles(CDI) c est vraiment trop la galère les bougies "glow" :nul: ,j ai du monter la tension a 1,7 v(elles n on pas encore cramées) pour que le moteur daigne péter
Bonne soirée .@+++.Henry.

Avatar du membre
Zéphyrin
Messages : 2941
Enregistré le : sam. 3 sept. 2011 20:25
Localisation : Essonne
Contact :

Re: Contra-Motor de Benz

Message non lu par Zéphyrin »

encore un beau moteur dans ta collection, bravo Henry!
pourquoi des bougies glow, il n'y a pas de rupteur sur ce modèle ancien ? un allumage à boule chaude ?

Avatar du membre
minimotoriste
Messages : 2088
Enregistré le : mer. 6 juin 2012 03:54
Localisation : 82 castelsarrasin

Re: Contra-Motor de Benz

Message non lu par minimotoriste »

Bonjour François et tout le monde
Zéphyrin a écrit :
sam. 17 juil. 2021 23:36
pourquoi des bougies glow,
C'est la proposition de :Torsten Schür (vendeur du kit et des plans) il écrit aussi que l'on peut adapter un allumage à étincelles (sans plus de précision )
A l'origine ce moteur avait un allumage

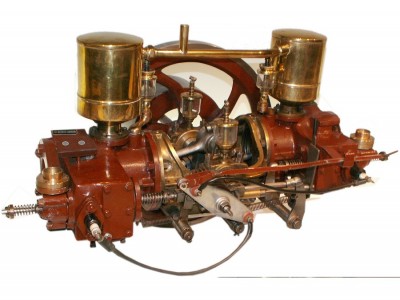

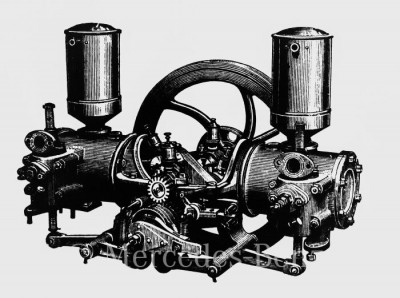

Le modèle est plus ressemblant à celui-là
Benz-Contra-Motor 1900.jpg
J'ai acheté un allumage "Rcexl" pour moteur à 2 cylindres (je sais ce n'est pas donné :cry: )très facile à intégrer dans le socle et pas de rupteur
Bon Dimanche .@+++.Henry.

Avatar du membre
gégé89
Messages : 2270
Enregistré le : sam. 14 mai 2011 10:41
Localisation : yonne

Re: Contra-Motor de Benz

Message non lu par gégé89 »

:coucou:
TOP beau moteur
c'est un carburateur bulleur ?
ça mousse pas mal dans le reservoir, c'est le carburant bio ou de la biere mdr

Avatar du membre
vaperigord
Messages : 356
Enregistré le : jeu. 20 déc. 2018 22:40

Re: Contra-Motor de Benz

Message non lu par vaperigord »

:coucou:
sympa ce moteur TOP c'est vrai des bougies glow pour un beau moteur comme celui la bof :? :cry:

Avatar du membre
minimotoriste
Messages : 2088
Enregistré le : mer. 6 juin 2012 03:54
Localisation : 82 castelsarrasin

Re: Contra-Motor de Benz

Message non lu par minimotoriste »

:coucou: tout le monde
gégé89 a écrit :
dim. 18 juil. 2021 21:23
c'est un carburateur bulleur ?
Je ne sais pas si l on peut l appeler carburateur c est l admission qui va directement au réservoir et l entrée d air plonge dans le carburant (c est pour cette raison que le réservoir est transparent car je ne connaissais pas)
gégé89 a écrit :
dim. 18 juil. 2021 21:23
c'est le carburant bio ou de la biere
Vu la couleur on pourrait imaginer autre chose mdr ,c est de l alkylante pour 2T
vaperigord a écrit :
dim. 18 juil. 2021 21:53
moteur comme celui la bof

Surtout qu avec ses bougies il est impossible de le démarrer a la main et ca je n aime pas du tout :nul:
A bientôt avec des vrais bougies
Bonne soirée .@+++.Henry.

Avatar du membre
minimotoriste
Messages : 2088
Enregistré le : mer. 6 juin 2012 03:54
Localisation : 82 castelsarrasin

Re: Contra-Motor de Benz

Message non lu par minimotoriste »

Bonsoir tout le monde
Un régal avec un allumage commandé https://www.youtube.com/watch?v=dtZnN_uhx8g&t=30s
Bonne soirée .@+++.Henry.

Avatar du membre
gégé89
Messages : 2270
Enregistré le : sam. 14 mai 2011 10:41
Localisation : yonne

Re: Contra-Motor de Benz

Message non lu par gégé89 »

:coucou:
effectivement il t'obéit bien TOP ralenti et accélération :bravo
d'ou provient l'allumage ? je prend les miens chez Intermodel

Avatar du membre
Zéphyrin
Messages : 2941
Enregistré le : sam. 3 sept. 2011 20:25
Localisation : Essonne
Contact :

Re: Contra-Motor de Benz

Message non lu par Zéphyrin »

L'allumage au top, le moteur marche super bien, et les finitions réussies, bravo Henry !
le problème du compteur de vitesse qui mesure la vitesse par le nombre d'étincelles, c'est que sur un 4T l'arbre à came la vitesse est divisée par 2.
ces allumages sont souvent montés sur le vilo, donc avec une étincelle perdue pour le moteur (pour les 4T), mais pas pour les tours...

Avatar du membre
minimotoriste
Messages : 2088
Enregistré le : mer. 6 juin 2012 03:54
Localisation : 82 castelsarrasin

Re: Contra-Motor de Benz

Message non lu par minimotoriste »

Bonsoir tout le monde
gégé89 a écrit :
dim. 1 août 2021 22:09
d'ou provient l'allumage
De chez "ali" un peu moins cher que "intermodel" mais "boff" le plus dur c était d avoir le capteur hall adapté a ce type d allumage (2 cylindres en V ou a plat)
Zéphyrin a écrit :
dim. 1 août 2021 22:48
le problème du compteur de vitesse qui mesure la vitesse par le nombre d'étincelles

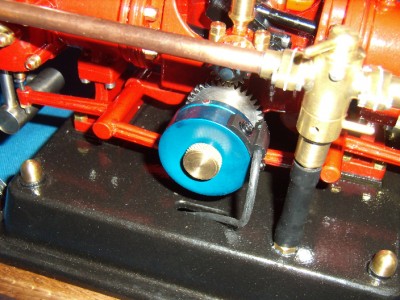

Dans ce cas il n y a pas ce problème (la vitesse donnée est a X 10) les 2 aimants sont montés sur le disque (entrainé par l arbre a came ) chacun commande une bougie (pas d étincelle perdue ) pour cela il faut les positionner à l opposé (un coté un coté sud) sans notice j ai ramé un moment avant de comprendre le truc :aie:
Contra (allumage hall)-Moyenne-1.jpg
C est vraiment super de pouvoir régler facilement l avance en marche TOP (du coup j ai envie de monter un allumage similaire sur le "Daimler")
Bonne soirée .@+++.Henry.
