tracteur lanz bulldog

Message non lupar gégé89 » dim. 1 mars 2015 19:11

bonsoir
début d'une nouvelle réalisation avec ce tracteur ,le moteur est un avaleur de flamme 38 cc sera t'il assez puissant ...,d'après les plans de julius de wall.

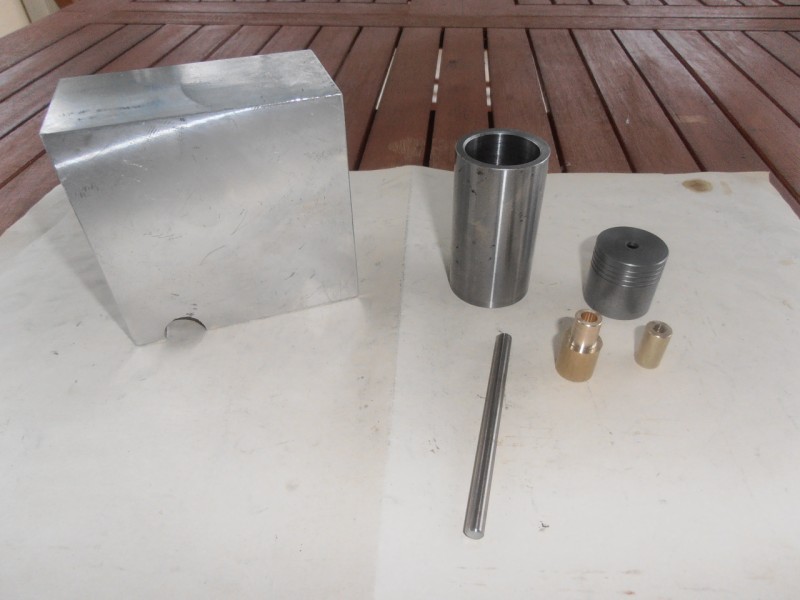

juste quelques pieces d'ebauchées.
ps . a la question "il sera fini pour bloooland ??" je dirais non :D mais je pourrais l'emmener suivant l'etat d'avancement .

P3010705 [800x600].JPG
P3010705 [800x600].JPG (77.31 Kio) Vu 8908 fois

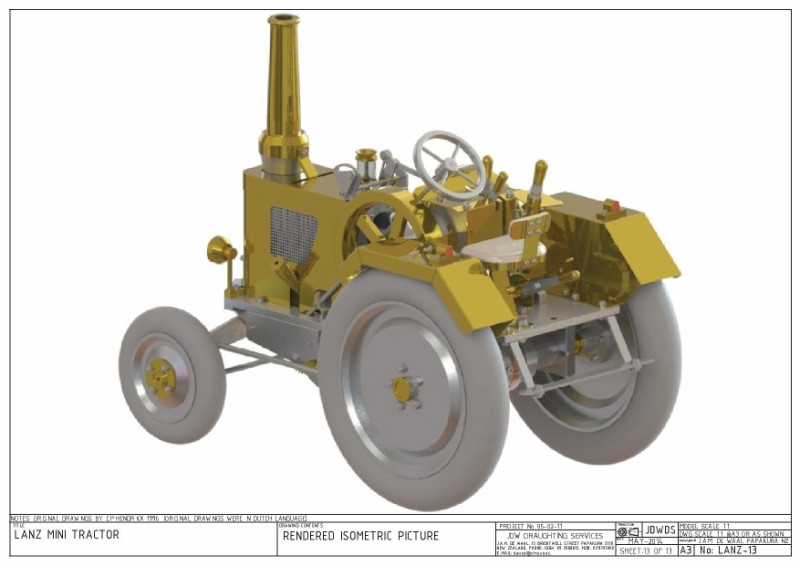

LANZ-A3-SHEET-13 [800x600].jpg
LANZ-A3-SHEET-13 [800x600].jpg (58.51 Kio) Vu 8908 fois

LANZ-A3-SHEET-12 [800x600].jpg
LANZ-A3-SHEET-12 [800x600].jpg (64.72 Kio) Vu 8908 fois

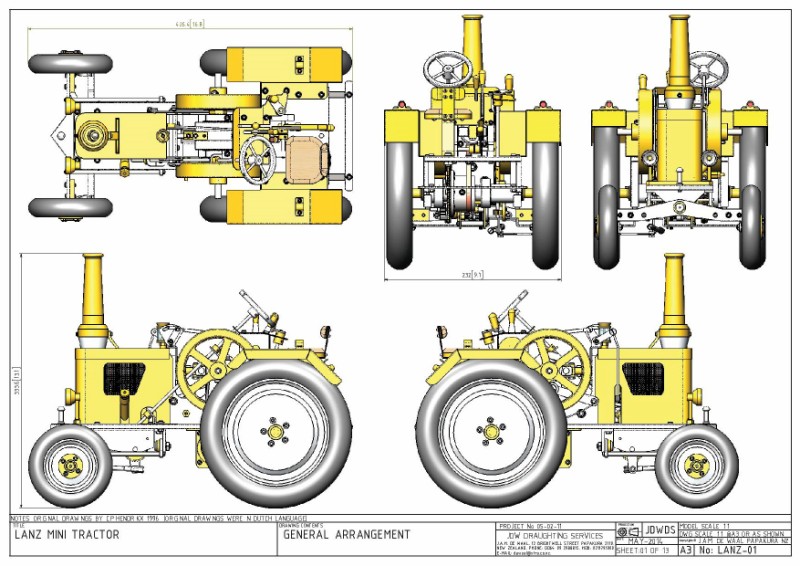

LANZ-A3-SHEET-01 [800x600].jpg
LANZ-A3-SHEET-01 [800x600].jpg (128.06 Kio) Vu 8908 fois

Avatar du membre

Zéphyrin
Messages : 2348
Enregistré le : sam. 3 sept. 2011 20:25
Localisation : Essonne
Âge : 71
Contact :

Re: tracteur lanz bulldog

Message non lupar Zéphyrin » lun. 2 mars 2015 20:45

Bravo pour le challenge, ce ne sera pas facile à faire rouler...courage, mais 38 cm3, c'est une belle taille de moteur.
mon meilleur avaleur de flamme me donne au maximum 0.4 watts, (25 de dia et 25 de course). à mon avis faudra pas dépasser 1 kg !

Avatar du membre

minimotoriste
Messages : 1812
Enregistré le : mer. 6 juin 2012 03:54
Localisation : 82 castelsarrasin
Âge : 67

Re: tracteur lanz bulldog

Message non lupar minimotoriste » lun. 2 mars 2015 21:50

Bonsoir "gégé" et tout le monde
Zéphyrin a écrit :Bravo pour le challenge,

Je dis vraiment la même chose ,tu peux nous montrer la "bouille "du moteur s il ne fait pas partie de l ensemble ;-)
Bonne suite .@+++.Henry.

Avatar du membre

Auteur du sujet
gégé89
Messages : 1849
Enregistré le : sam. 14 mai 2011 10:41
Localisation : yonne
Âge : 57

Re: tracteur lanz bulldog

Message non lupar gégé89 » lun. 2 mars 2015 22:13

bonsoir tous
voila le bouilleur en question,s'il n'arrive pas a faire rouler il pourra peu etre faire tourner les roues ,l'arriere etant sur cale.
les plans sont en haut de la liste http://modelengineeringwebsite.com/Models_to_build.html
Fichiers joints

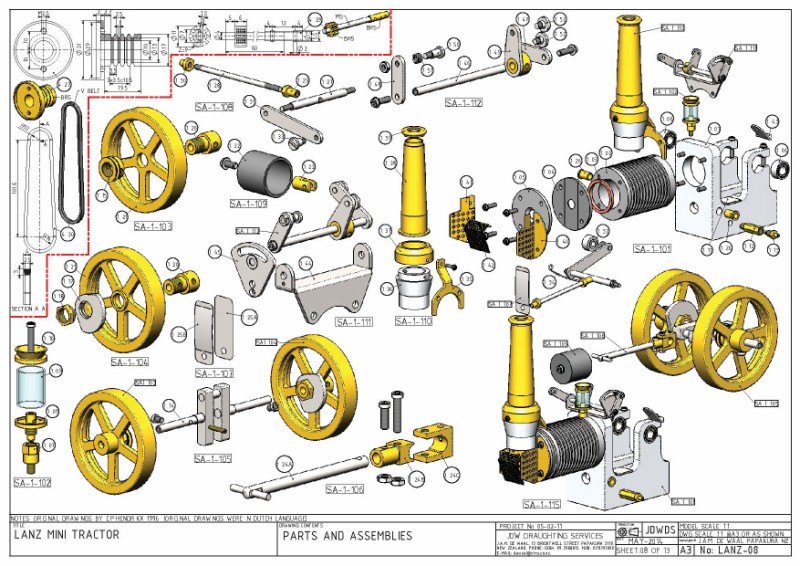

LANZ-A3-SHEET-08 [800x600].jpg
LANZ-A3-SHEET-08 [800x600].jpg (159.58 Kio) Vu 8855 fois

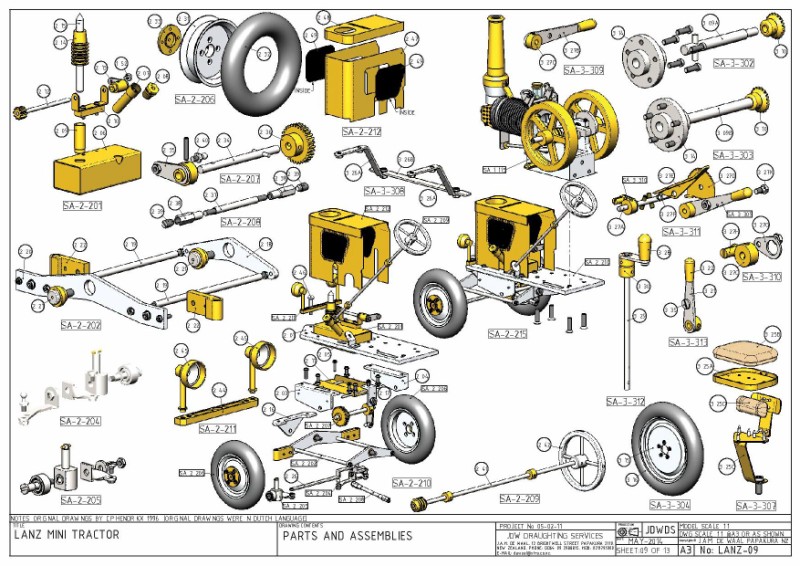

LANZ-A3-SHEET-09 [800x600].jpg
LANZ-A3-SHEET-09 [800x600].jpg (159.48 Kio) Vu 8855 fois

Avatar du membre

Zéphyrin
Messages : 2348
Enregistré le : sam. 3 sept. 2011 20:25
Localisation : Essonne
Âge : 71
Contact :

Re: tracteur lanz bulldog

Message non lupar Zéphyrin » mar. 3 mars 2015 09:24

C'est pas impossible, surtout avec ton expérience !
http://www.myvideo.de/watch/5343267/Vak ... ni_Traktor
et une version sur rail...mais d'un autre modèle(dans le livre de Udo Mannek : Flammenfresser)
https://www.youtube.com/watch?v=5HzaDm8UN3Y
mais c'est vraiment intéressant à suivre avant que je m'y essaye !

Avatar du membre

jacques987
Messages : 1012
Enregistré le : dim. 30 mai 2010 09:06
Site Internet
Localisation : Polynésie française
Âge : 76
Contact :

Re: tracteur lanz bulldog

Message non lupar jacques987 » mar. 3 mars 2015 21:46

Bonjour,
Hasard, je recevais hier ce plan parmi d'autres et je l'ai ouvert. Un sacré challenge effectivement étant donné le nombre de pièces à réaliser pour la partie mécanique. Quant au moteur je n'émettrai pas d'avis ne connaissant rien à cette technique.
Mais, c'est ton domaine et il est certain que tu vas encore produire une merveille.
De plus tu reçois l'aval de Zéphyrin qui a dû réviser sa position sur le dessinateur et ses dessins ...

Avatar du membre

Zéphyrin
Messages : 2348
Enregistré le : sam. 3 sept. 2011 20:25
Localisation : Essonne
Âge : 71
Contact :

Re: tracteur lanz bulldog

Message non lupar Zéphyrin » mer. 4 mars 2015 09:35

Je ne me permets pas de "donner l'aval", je suis simplement impressionné par le challenge que représente la réalisation de ce magnifique modèle, j'ai fait plusieurs de ces moteurs, je connais leurs possibilités et faire bouger un avaleur de flamme par ses propres moyens, avec boite de vitesse et tout le toutim, qui prennent toute la puissance disponible, chapeau.

Sur le site de Uwe Punjer, qui a réalisé le modèle sur la vidéo, on peut lire (en allemand) "dans les 1000 heures de construction"...il y a pas mal de petites pièces c'est vrai mais ça me parait énorme...

Jacques: je ne vais pas revenir sur ce que j'ai dit sur Julius de Waal et "ses" plans, je ne change rien, ici encore il a redessiné un plan existant depuis 10 ans, (encore en vente !) il cite l'auteur cette fois, en doublant toutes les cotes sans rien apporter de neuf à la conception générale du modèle sinon la confusion, et qui reste un super modèle, et il faut être Gégé89 pour essayer de comprendre qqch à ce plan d'une confusion extrême, avec des erreurs et où il manque des dimensions vitales !
Au premier coup d'œil, pièce 1-14 le vilo, il n'y a même pas l'entraxe du maneton, on ne peut pas mesurer la course du piston !!!
Ce sont des plans pour les collectionneurs de plans, et pas pour les constructeurs de modèles...

Avatar du membre

Auteur du sujet
gégé89
Messages : 1849
Enregistré le : sam. 14 mai 2011 10:41
Localisation : yonne
Âge : 57

Re: tracteur lanz bulldog

Message non lupar gégé89 » mer. 4 mars 2015 10:58

:coucou:
c'est vrai pour le vilo j'ai cherché l'entraxe :aie: alors j'ai agrandi a l'echelle 1 et mesuré sur l'ecran ,on verra bien ... :shock:

Avatar du membre

ZAPJACK
Messages : 2243
Enregistré le : ven. 28 mai 2010 20:42
Localisation : Namur (B)
Âge : 56

Re: tracteur lanz bulldog

Message non lupar ZAPJACK » mer. 4 mars 2015 13:51

Beau challenge en tout cas!! TOP TOP
Il faudra soigner les jeux et les frottements. Je pense qu'en s'inspirant des techniques horlogère, tu devrais y arriver
Donc, des engrenages ultrafins et des paliers réduits à leurs plus simple expression.
Je suggère de "quitter" les plans sur ces points cruciaux
Mais reste convaincu que c'est "jouable"
Bonne bourre :bravo :bravo
LeZap
Le diable est dans les détails (CAV737 - MECA5729 - FLNJ)

Avatar du membre

Zéphyrin
Messages : 2348
Enregistré le : sam. 3 sept. 2011 20:25
Localisation : Essonne
Âge : 71
Contact :

Re: tracteur lanz bulldog

Message non lupar Zéphyrin » mer. 4 mars 2015 23:30

Je n'ai pas le plan original de C Hendrikx, que tu peux trouver ici pour 40 € quand même, +le port
le dessin est en hollandais, mais la notice est en allemand !(bof) 50 pages A4 en tout
http://www.dampf-modell.com/

mais la description donne qq dimensions
HxLxB 167x213x117 mm, piston Ø 16, course 22 mm, cylindrée 4.4 cm³. Drehzahl 400-800 U/min.

comme les dimensions sont doublées, la cote manquante de l'entraxe devrait faire 22 mm.
tu as des sources pour les pneus ?

Avatar du membre

Hellequin
Messages : 23
Enregistré le : dim. 14 sept. 2014 22:00
Âge : 60

Re: tracteur lanz bulldog

Message non lupar Hellequin » mer. 4 mars 2015 23:42

Bonjour,
James Senfits Poppin X2 ??
www.john-tom

Avatar du membre

Auteur du sujet
gégé89
Messages : 1849
Enregistré le : sam. 14 mai 2011 10:41
Localisation : yonne
Âge : 57

Re: tracteur lanz bulldog

Message non lupar gégé89 » jeu. 5 mars 2015 09:47

Zéphyrin a écrit :comme les dimensions sont doublées, la cote manquante de l'entraxe devrait faire 22 mm.
tu as des sources pour les pneus ?

j'ai mesuré 23,5 alors j'ai arrondi a 25 pour compenser un peu mon Ø de piston etant plus petit 30 pour 32,pour les pneus av j'ai recuperé des roulettes a bandage caoutchouc Ø100 pour l'ar rien pour l'instant

Avatar du membre

minimotoriste
Messages : 1812
Enregistré le : mer. 6 juin 2012 03:54
Localisation : 82 castelsarrasin
Âge : 67

Re: tracteur lanz bulldog

Message non lupar minimotoriste » jeu. 5 mars 2015 23:56

:coucou: "gégé" et tout le monde
J essaie de suivre
gégé89 a écrit :j'ai mesuré 23,5 alors j'ai arrondi a 25 pour compenser un peu mon Ø de piston etant plus petit 30

Dans ton premier message tu ne mentionnais pas un moteur de 38 cm3 si je ne me plante pas tu en es très loin gron
Bonne soirée .@+++.Henry.

Avatar du membre

paterson
Messages : 4496
Enregistré le : ven. 28 mai 2010 23:06
Site Internet
Localisation : Tournefeuille (31)
Âge : 71
Contact :

Re: tracteur lanz bulldog

Message non lupar paterson » ven. 6 mars 2015 02:31

Hellequin a écrit :Bonjour,
James Senfits Poppin X2 ??
http://www.john-tom


il en manquait un peu :aie: -----> http://www.john-tom.com/ TOP
Cordiales salutations vaporistes
Roger31 (CAV 1258)
http://picasaweb.google.com/109200417126637456771" onclick="window.open(this.href);return false;
http://www.trainvapeur-toulouse.com" onclick="window.open(this.href);return false;

Avatar du membre

Auteur du sujet
gégé89
Messages : 1849
Enregistré le : sam. 14 mai 2011 10:41
Localisation : yonne
Âge : 57

Re: tracteur lanz bulldog

Message non lupar gégé89 » ven. 6 mars 2015 15:06

:coucou:
minimotoriste a écrit :tu ne mentionnais pas un moteur de 38 cm3 si je ne me plante pas tu en es très loin

j'en suis a -3 cm3 Ø30 course 50 _35 cm3 :roll:
