tracteur lanz-bulldog

Message non lu par vaperigord »

:coucou:
départ d'une nouvelle construction.tracteur échelle 1:10 longueur 263,largeur 149 alésage 30 course 34

Ajouté 21 minutes 9 secondes après :

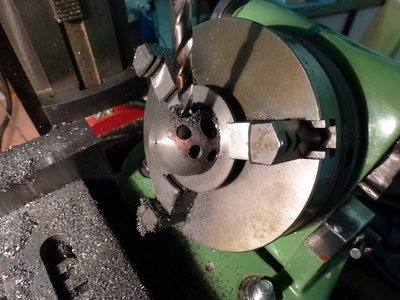

les premiers travaux

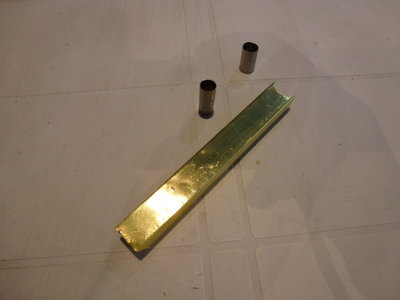

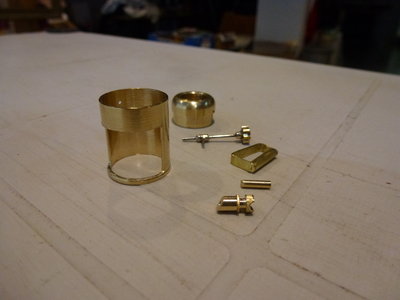

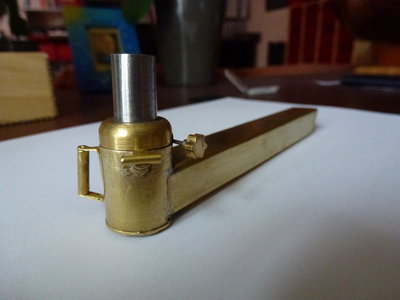

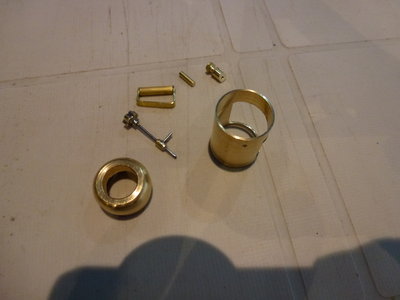

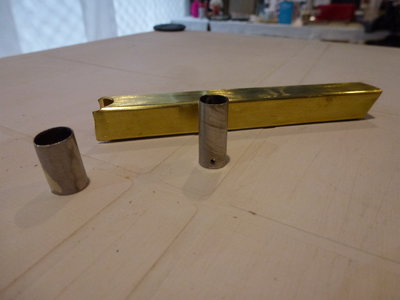

le réservoir a carburant réalisé dans une tôle laiton de 0,5 enroulé sur un bout de bois puis brasé

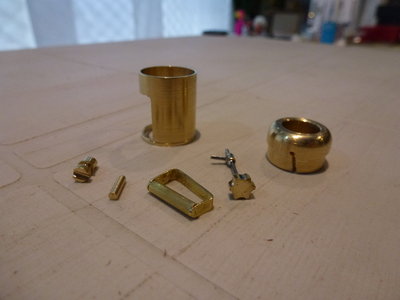

puis la lampe,les poignées et le tube de mèche dans de l'inox roulé puis brasé
Fichiers joints

Avatar du membre
gégé89
Messages : 2059
Enregistré le : sam. 14 mai 2011 10:41
Localisation : yonne

Re: tracteur lanz-bulldog

Message non lu par gégé89 »

:coucou:
ça va etre un travail tres minutieux :bravo .
j'ai trouvé une video https://www.youtube.com/watch?v=hDtbedxqH08 TOP
le tien devra tourner aussi bien :D

Avatar du membre
Malevthi
Administrateur du site
Messages : 4366
Enregistré le : ven. 28 mai 2010 21:13
Localisation : Digne les Bains (04)

Re: tracteur lanz-bulldog

Message non lu par Malevthi »

:coucou:
C'est un très beau projet et les premières pièces donnent envie de voir la suite. Au boulot ! :D
De toutes façons avec la pluie et le froid, il vaut mieux rester à l'intérieur ;-)
Le vrai trésor, c'est de transmettre ses connaissances (pas les virus !)

Avatar du membre
vaperigord
Messages : 155
Enregistré le : jeu. 20 déc. 2018 22:40

Re: tracteur lanz-bulldog

Message non lu par vaperigord »

gégé89 a écrit :ça va etre un travail tres minutieux
:coucou:
il y a effectivement beaucoup de petites pièces,il faudra aussi être minutieux avec l'usinage cylindre piston si je veux qu'il marche aussi bien que celui de la vidéo

Ajouté 4 minutes 7 secondes après :
Malevthi a écrit ::coucou:
C'est un très beau projet et les premières pièces donnent envie de voir la suite. Au boulot ! :D
De toutes façons avec la pluie et le froid, il vaut mieux rester à l'intérieur ;-)
:coucou:
en plus on ne peu pas jardiner(ça m'arrange :lol: )du coup ça laisse encore plus de temps

Avatar du membre
vaperigord
Messages : 155
Enregistré le : jeu. 20 déc. 2018 22:40

Re: tracteur lanz-bulldog

Message non lu par vaperigord »

:coucou:

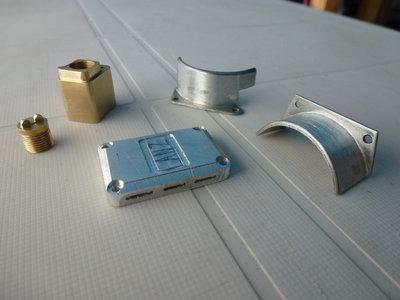

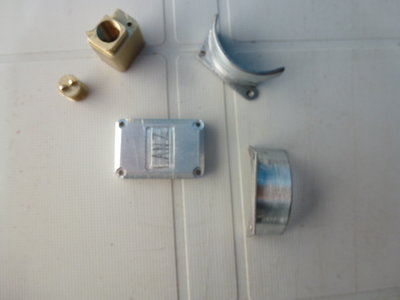

petite avancé des travaux

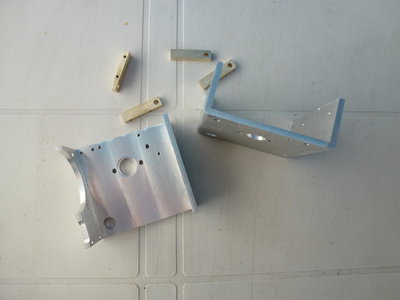

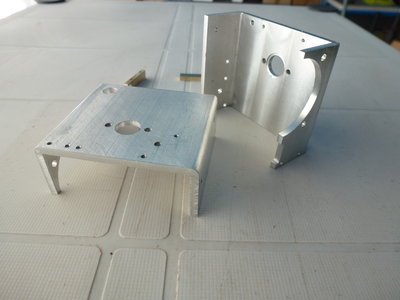

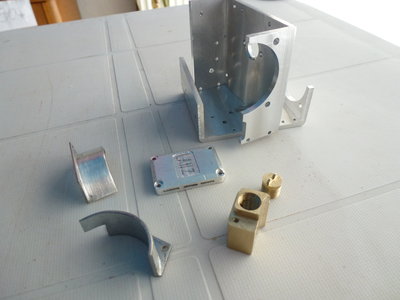

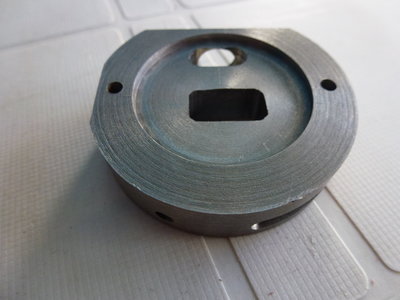

le carter usiné dans un barreau alu(je n'ai pas de tube carré)
le réservoir d'huile et son bouchon

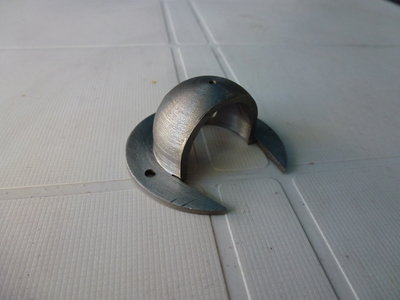

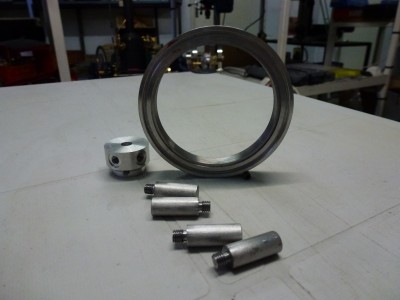

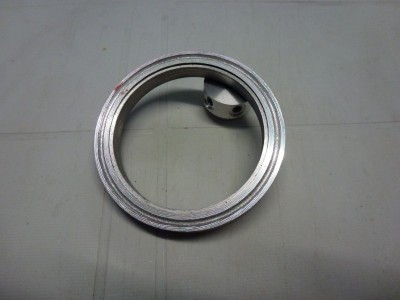

grille filtre a air,carters
Fichiers joints

Avatar du membre
vaperigord
Messages : 155
Enregistré le : jeu. 20 déc. 2018 22:40

Re: tracteur lanz-bulldog

Message non lu par vaperigord »

:coucou:
suite des travaux

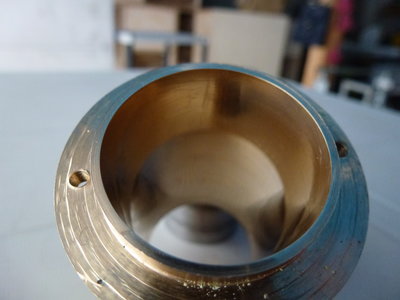

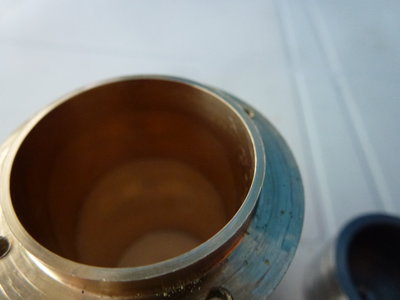

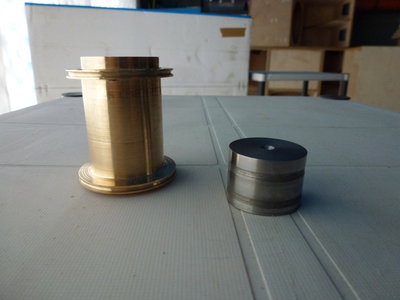

le cylindre (en bronze)et le piston(en fonte).avec beaucoup de patience j'ai réussi le bon ajustage.le piston glisse tout seul dans le cylindre et en bouchant l'extrémité il s'arrête,si on appui dessus on sent la compression,me voila rassuré pour cette partie :)
puis le vilebrequin et la bielle
Fichiers joints

Avatar du membre
vaperigord
Messages : 155
Enregistré le : jeu. 20 déc. 2018 22:40

Re: tracteur lanz-bulldog

Message non lu par vaperigord »

:coucou:

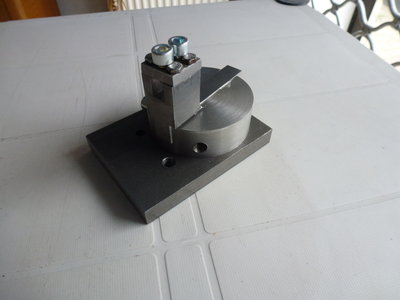

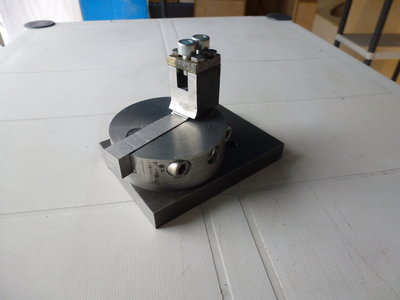

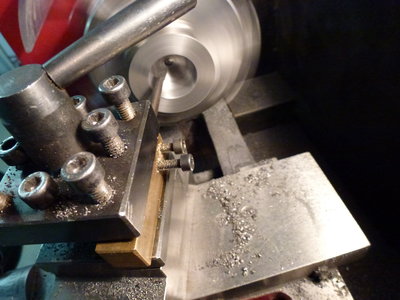

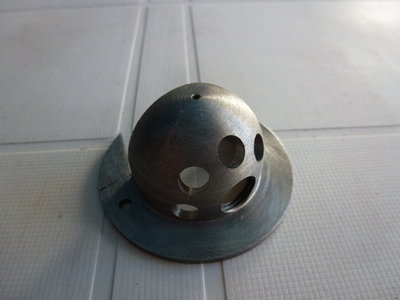

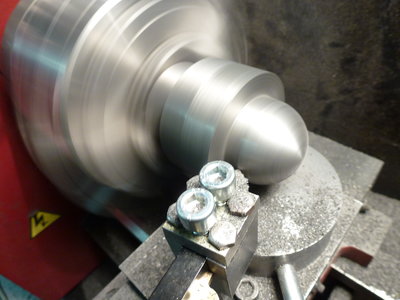

ça avance doucement (mais surement).pour la boule chaude,je me suis demandé comment faire :aie: finalement je me suis fabriqué un outil a tourner le sphères et le résultat me satisfait
Fichiers joints

Avatar du membre
Malevthi
Administrateur du site
Messages : 4366
Enregistré le : ven. 28 mai 2010 21:13
Localisation : Digne les Bains (04)

Re: tracteur lanz-bulldog

Message non lu par Malevthi »

Bonjour,
Très joli pièce, le montage est bien conçu et réalisé :bravo
Le vrai trésor, c'est de transmettre ses connaissances (pas les virus !)

Avatar du membre
Pif
Messages : 2249
Enregistré le : mer. 2 févr. 2011 19:31
Localisation : Cévennes

Re: tracteur lanz-bulldog

Message non lu par Pif »

:D bien l'bonjour.
Deux autres solutions pour ta boule chaude, l'emboutissage et le refoulement, mais faudra aussi confectionner des outils.
Beau travail :bravo
@ + pif, au plaisir de vous lire
Le flux et le reflux me font marée (Devos)

Avatar du membre
vaperigord
Messages : 155
Enregistré le : jeu. 20 déc. 2018 22:40

Re: tracteur lanz-bulldog

Message non lu par vaperigord »

:coucou: [quote="Pif"]:D bien l'bonjour.
Deux autres solutions pour ta boule chaude, l'emboutissage et le refoulement, mais faudra aussi confectionner des outils.
Beau travail :bravo
:coucou:
j'avais pensé un moment a l'emboutissage,pas forcément plus facile pour moi et comme elle est en fonte je n'avais de toutes façon pas le choix ou alors il aurait fallu la faire en acier

Avatar du membre
Pif
Messages : 2249
Enregistré le : mer. 2 févr. 2011 19:31
Localisation : Cévennes

Re: tracteur lanz-bulldog

Message non lu par Pif »

:D bien l'bonjour,
Oui, mes deux variantes étaient dépendantes de la matière utilisée .
@ + pif, au plaisir de vous lire
Le flux et le reflux me font marée (Devos)

Avatar du membre
vaperigord
Messages : 155
Enregistré le : jeu. 20 déc. 2018 22:40

Re: tracteur lanz-bulldog

Message non lu par vaperigord »

:coucou:
quelques nouvelles pièces

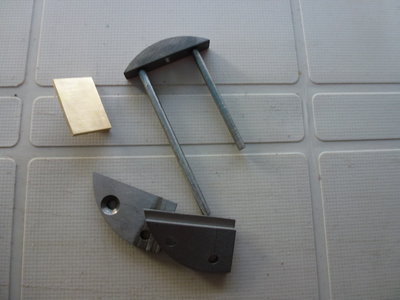

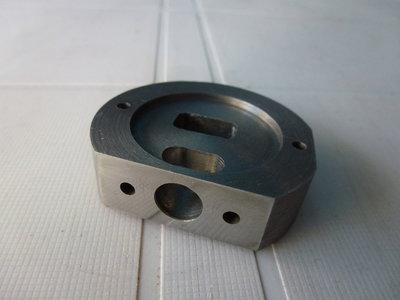

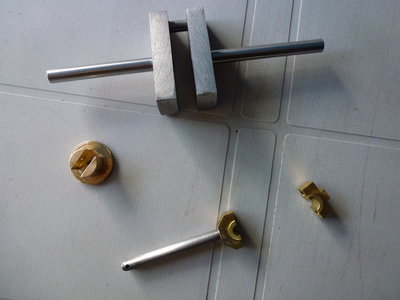

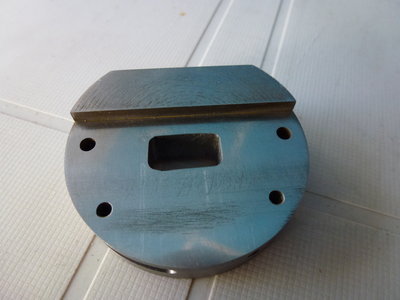

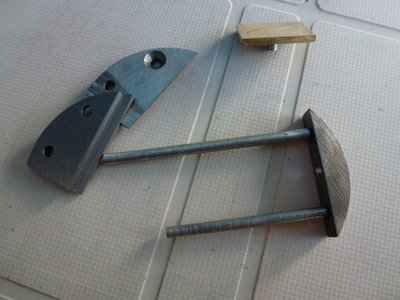

la culasse,les plaques de guidage de la soupape d'admission et la soupape d'admission et le guide vanne échappement
Fichiers joints

Avatar du membre
vaperigord
Messages : 155
Enregistré le : jeu. 20 déc. 2018 22:40

Re: tracteur lanz-bulldog

Message non lu par vaperigord »

:coucou:

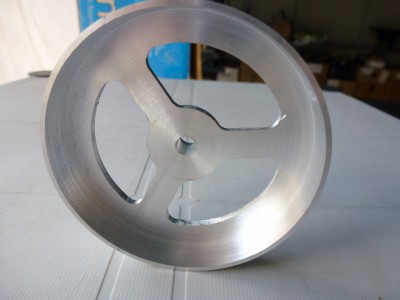

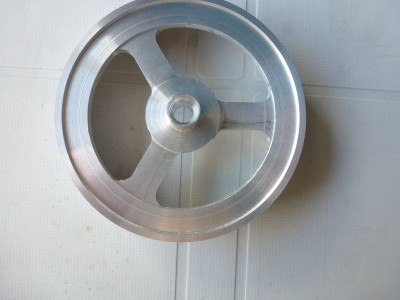

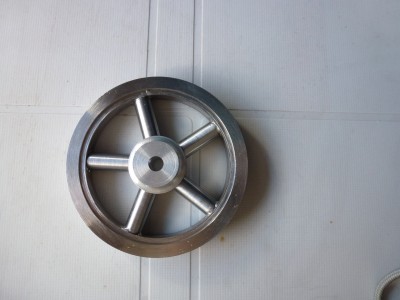

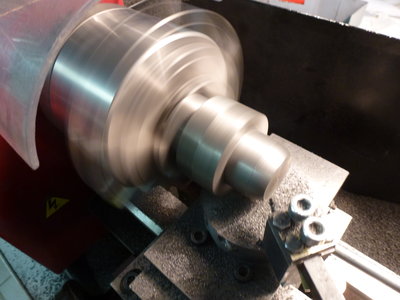

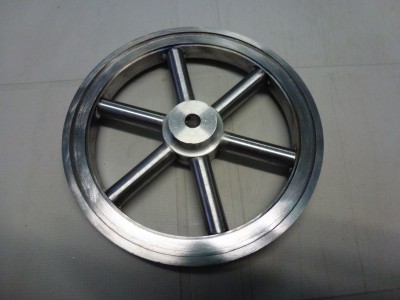

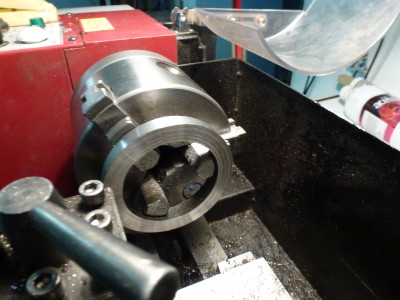

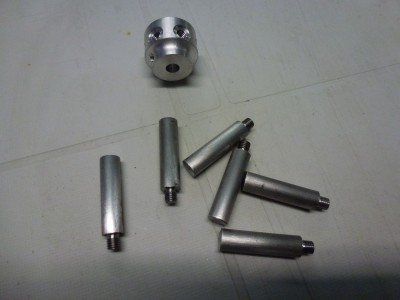

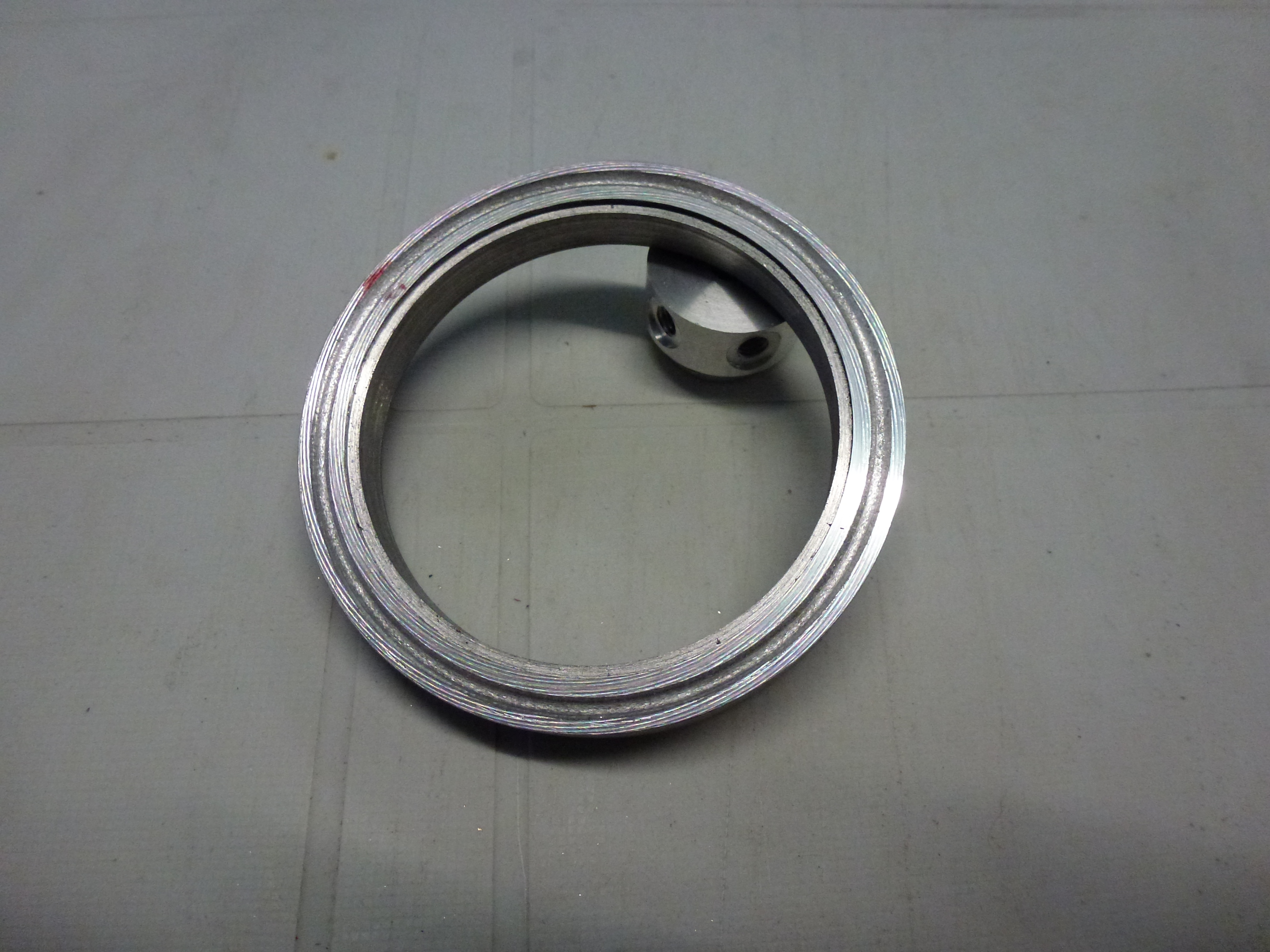

la suite avec la poulie moteur puis la poulie d'embrayage
Fichiers joints

Avatar du membre
vaperigord
Messages : 155
Enregistré le : jeu. 20 déc. 2018 22:40

Re: tracteur lanz-bulldog

Message non lu par vaperigord »

:coucou:

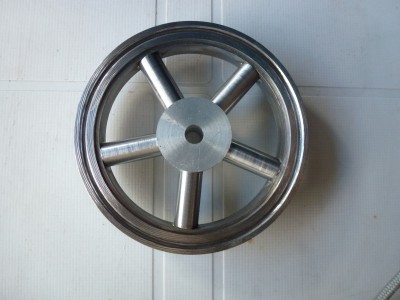

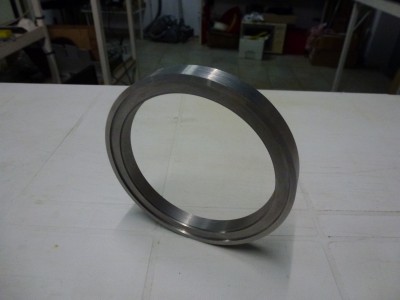

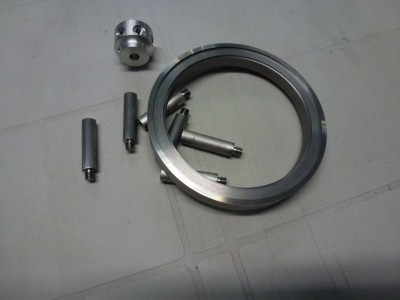

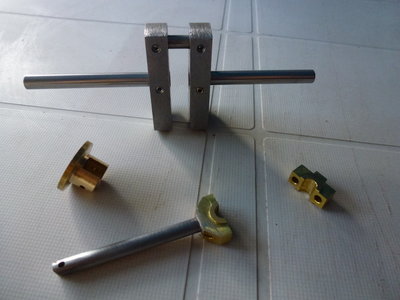

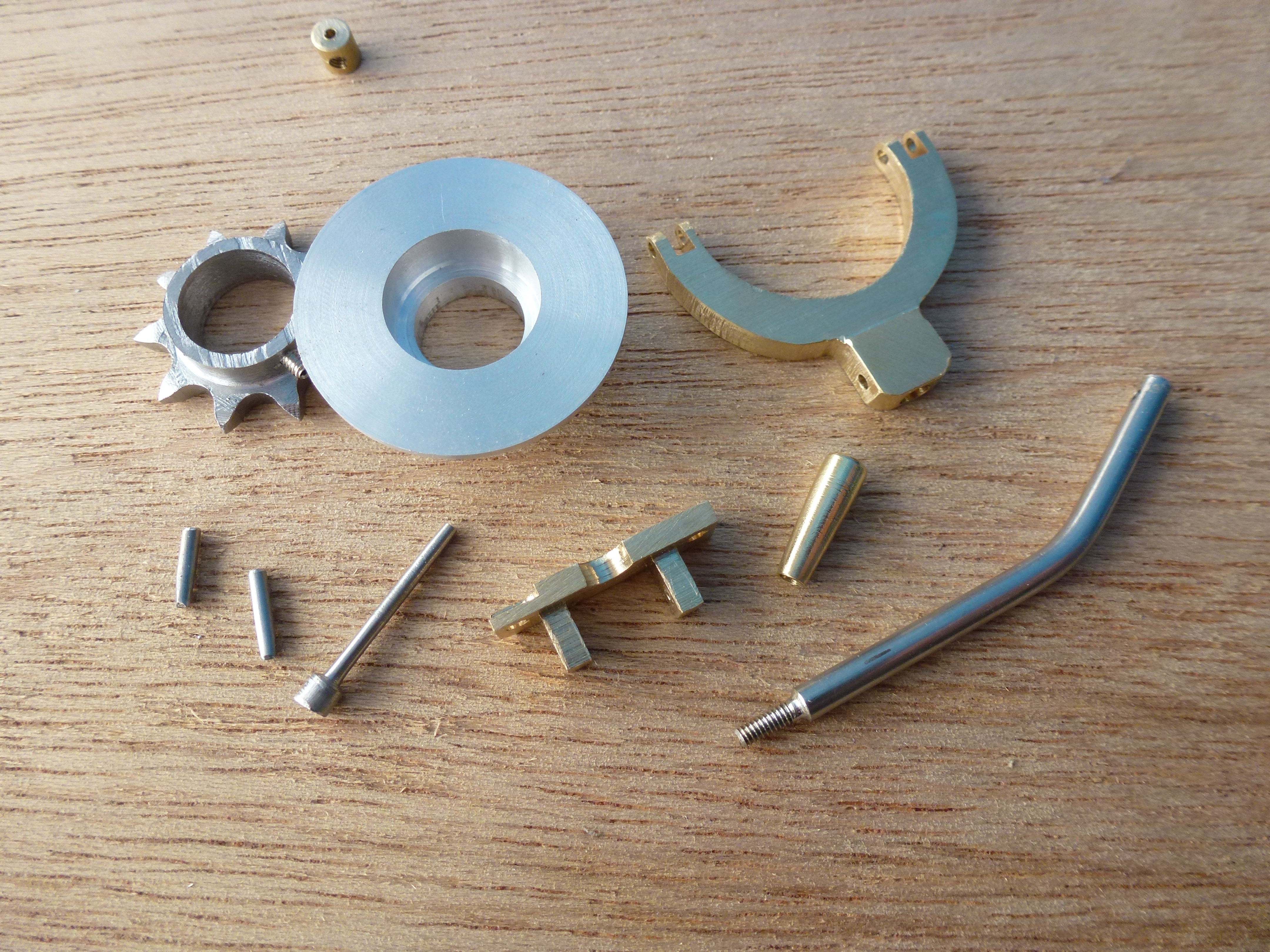

suite avec le volant d'embrayage,le pignon,le plateau,la fourchette et la manette commande embrayage
Fichiers joints

Avatar du membre
gégé89
Messages : 2059
Enregistré le : sam. 14 mai 2011 10:41
Localisation : yonne

Re: tracteur lanz-bulldog

Message non lu par gégé89 »

TOP le pignon de chaine :bravo
