tracteur lanz-bulldog
- vaperigord
- Messages : 499
- Enregistré le : jeu. 20 déc. 2018 22:40
tracteur lanz-bulldog
départ d'une nouvelle construction.tracteur échelle 1:10 longueur 263,largeur 149 alésage 30 course 34
Ajouté 21 minutes 9 secondes après :
les premiers travaux
le réservoir a carburant réalisé dans une tôle laiton de 0,5 enroulé sur un bout de bois puis brasé
puis la lampe,les poignées et le tube de mèche dans de l'inox roulé puis brasé
Re: tracteur lanz-bulldog
ça va etre un travail tres minutieux .
j'ai trouvé une video https://www.youtube.com/watch?v=hDtbedxqH08
le tien devra tourner aussi bien
- Malevthi
- Administrateur du site
- Messages : 5005
- Enregistré le : ven. 28 mai 2010 21:13
- Localisation : Digne les Bains (04)
Re: tracteur lanz-bulldog
C'est un très beau projet et les premières pièces donnent envie de voir la suite. Au boulot !
De toutes façons avec la pluie et le froid, il vaut mieux rester à l'intérieur
Le vrai trésor, c'est de transmettre ses connaissances (pas les virus !)
- vaperigord
- Messages : 499
- Enregistré le : jeu. 20 déc. 2018 22:40
Re: tracteur lanz-bulldog
gégé89 a écrit :ça va etre un travail tres minutieux
il y a effectivement beaucoup de petites pièces,il faudra aussi être minutieux avec l'usinage cylindre piston si je veux qu'il marche aussi bien que celui de la vidéo
Ajouté 4 minutes 7 secondes après :
Malevthi a écrit :
C'est un très beau projet et les premières pièces donnent envie de voir la suite. Au boulot !
De toutes façons avec la pluie et le froid, il vaut mieux rester à l'intérieur
en plus on ne peu pas jardiner(ça m'arrange )du coup ça laisse encore plus de temps
- vaperigord
- Messages : 499
- Enregistré le : jeu. 20 déc. 2018 22:40
Re: tracteur lanz-bulldog
petite avancé des travaux
le carter usiné dans un barreau alu(je n'ai pas de tube carré)
le réservoir d'huile et son bouchon
grille filtre a air,carters
- vaperigord
- Messages : 499
- Enregistré le : jeu. 20 déc. 2018 22:40
Re: tracteur lanz-bulldog
suite des travaux
le cylindre (en bronze)et le piston(en fonte).avec beaucoup de patience j'ai réussi le bon ajustage.le piston glisse tout seul dans le cylindre et en bouchant l'extrémité il s'arrête,si on appui dessus on sent la compression,me voila rassuré pour cette partie
puis le vilebrequin et la bielle
- vaperigord
- Messages : 499
- Enregistré le : jeu. 20 déc. 2018 22:40
Re: tracteur lanz-bulldog
ça avance doucement (mais surement).pour la boule chaude,je me suis demandé comment faire finalement je me suis fabriqué un outil a tourner le sphères et le résultat me satisfait
- Malevthi
- Administrateur du site
- Messages : 5005
- Enregistré le : ven. 28 mai 2010 21:13
- Localisation : Digne les Bains (04)
Re: tracteur lanz-bulldog
Bonjour,
Très joli pièce, le montage est bien conçu et réalisé
Très joli pièce, le montage est bien conçu et réalisé
Le vrai trésor, c'est de transmettre ses connaissances (pas les virus !)
Re: tracteur lanz-bulldog
bien l'bonjour.
Deux autres solutions pour ta boule chaude, l'emboutissage et le refoulement, mais faudra aussi confectionner des outils.
Beau travail
Deux autres solutions pour ta boule chaude, l'emboutissage et le refoulement, mais faudra aussi confectionner des outils.
Beau travail
@ + pif, au plaisir de vous lire
Le flux et le reflux me font marée (Devos)
Le flux et le reflux me font marée (Devos)
- vaperigord
- Messages : 499
- Enregistré le : jeu. 20 déc. 2018 22:40
Re: tracteur lanz-bulldog
[quote="Pif"] bien l'bonjour.
Deux autres solutions pour ta boule chaude, l'emboutissage et le refoulement, mais faudra aussi confectionner des outils.
Beau travail
j'avais pensé un moment a l'emboutissage,pas forcément plus facile pour moi et comme elle est en fonte je n'avais de toutes façon pas le choix ou alors il aurait fallu la faire en acier
Deux autres solutions pour ta boule chaude, l'emboutissage et le refoulement, mais faudra aussi confectionner des outils.
Beau travail
j'avais pensé un moment a l'emboutissage,pas forcément plus facile pour moi et comme elle est en fonte je n'avais de toutes façon pas le choix ou alors il aurait fallu la faire en acier
Re: tracteur lanz-bulldog
bien l'bonjour,
Oui, mes deux variantes étaient dépendantes de la matière utilisée .
Oui, mes deux variantes étaient dépendantes de la matière utilisée .
@ + pif, au plaisir de vous lire
Le flux et le reflux me font marée (Devos)
Le flux et le reflux me font marée (Devos)
- vaperigord
- Messages : 499
- Enregistré le : jeu. 20 déc. 2018 22:40
Re: tracteur lanz-bulldog
quelques nouvelles pièces
la culasse,les plaques de guidage de la soupape d'admission et la soupape d'admission et le guide vanne échappement
- vaperigord
- Messages : 499
- Enregistré le : jeu. 20 déc. 2018 22:40
- vaperigord
- Messages : 499
- Enregistré le : jeu. 20 déc. 2018 22:40
Re: tracteur lanz-bulldog

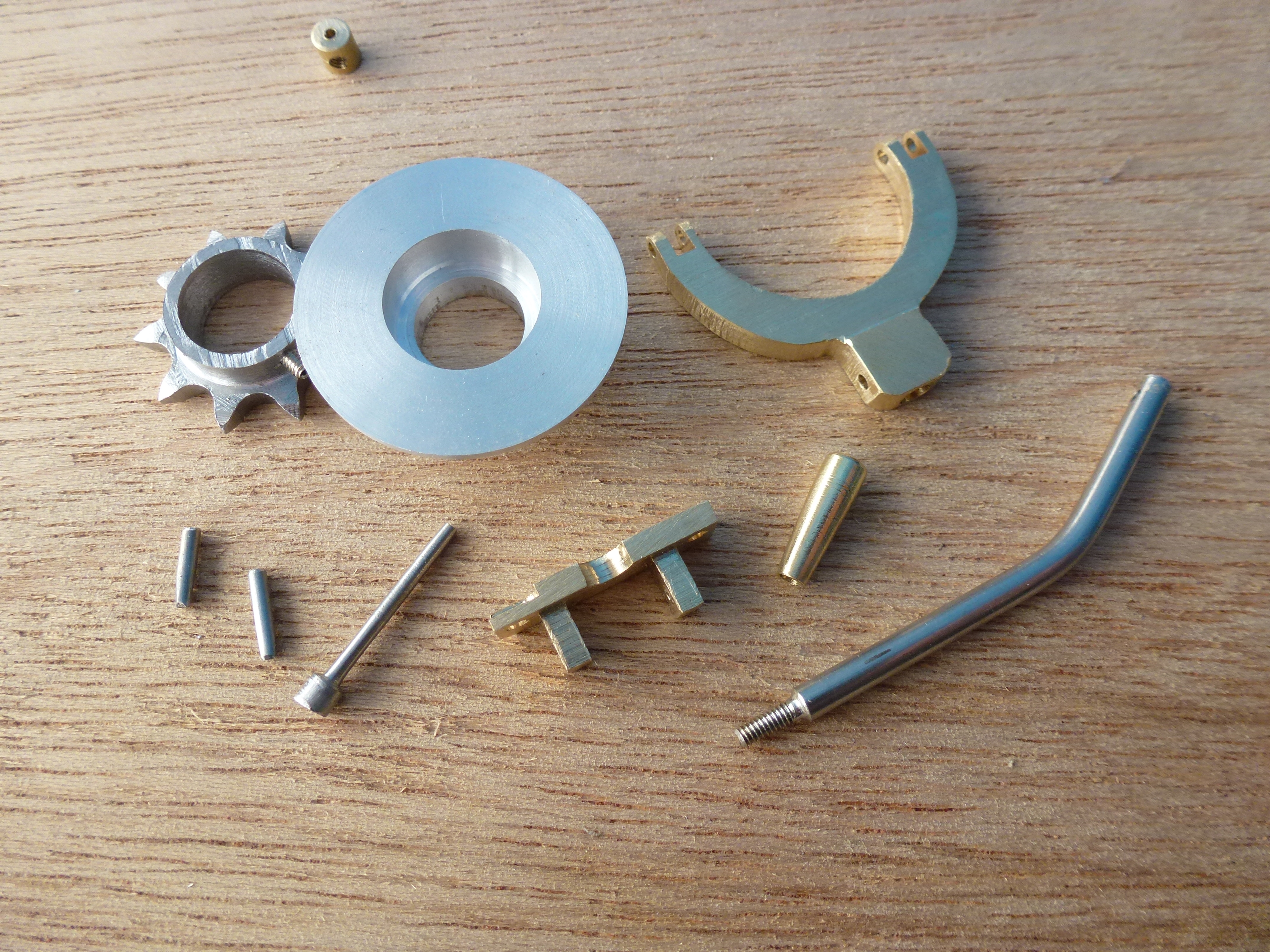

suite avec le volant d'embrayage,le pignon,le plateau,la fourchette et la manette commande embrayage
Re: tracteur lanz-bulldog
le pignon de chaine
